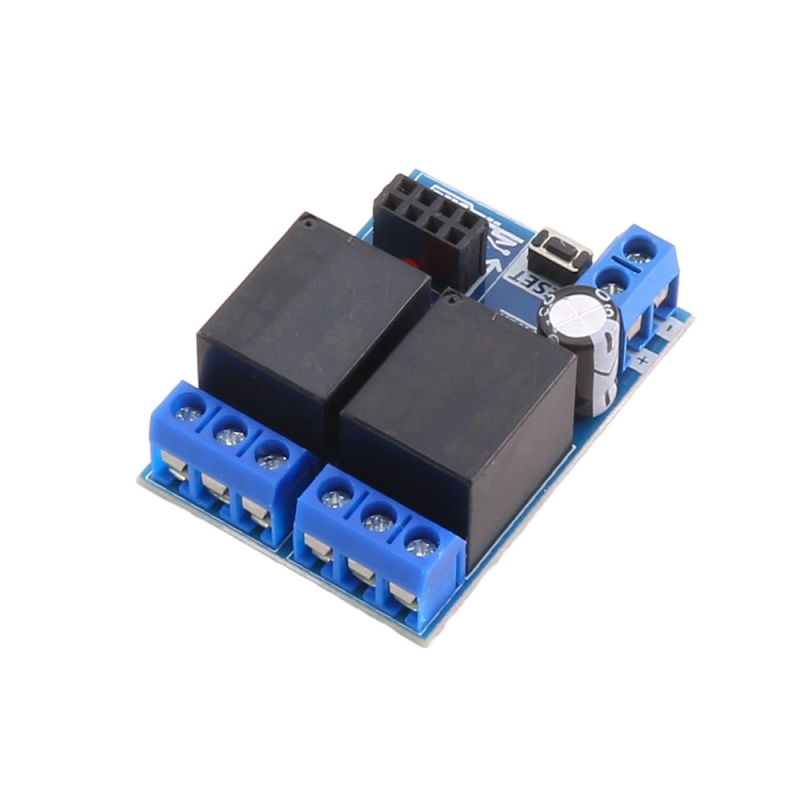

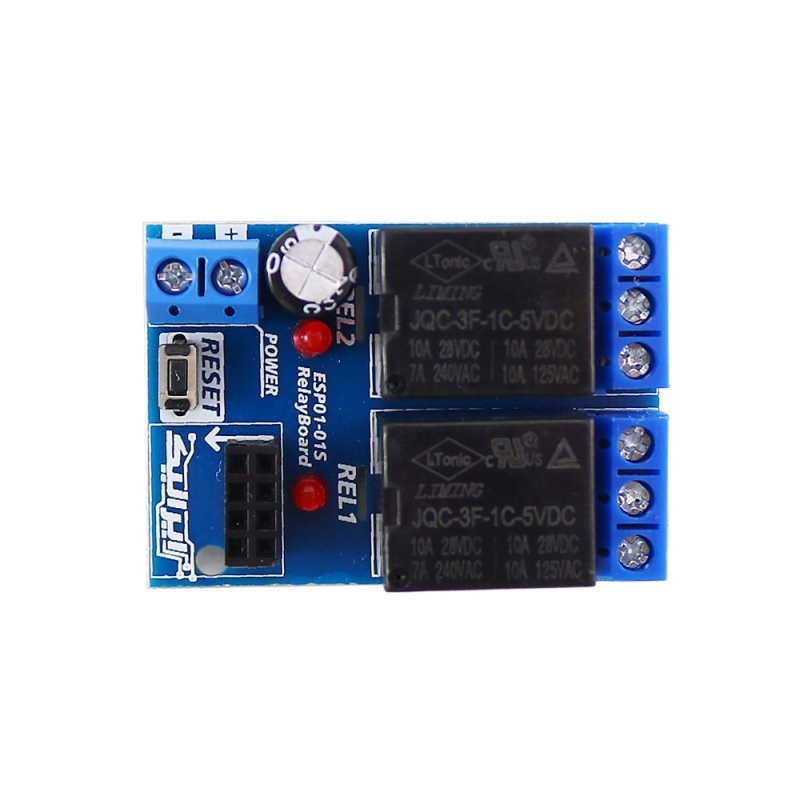

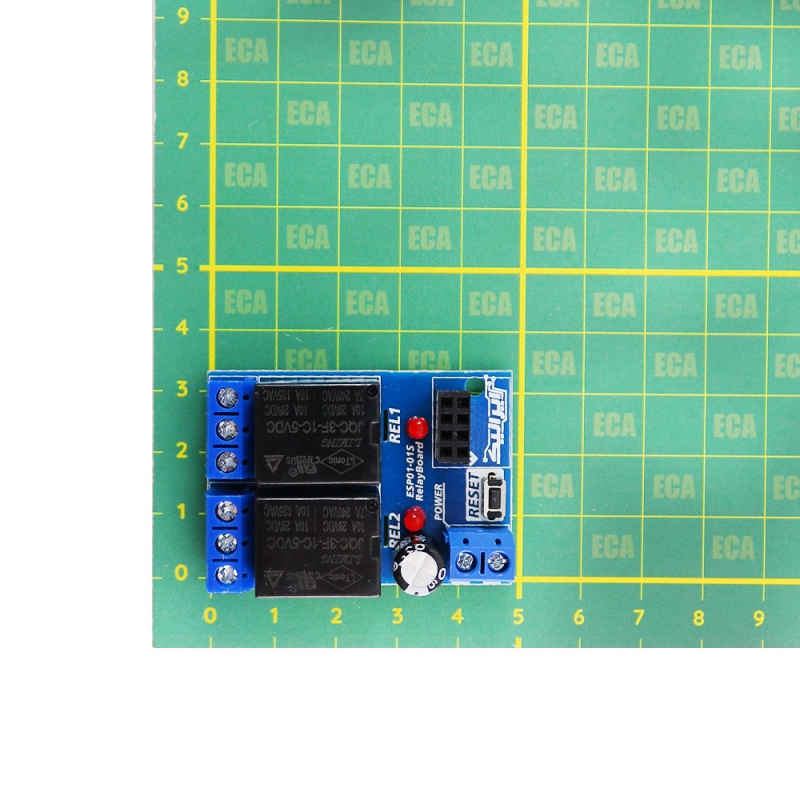

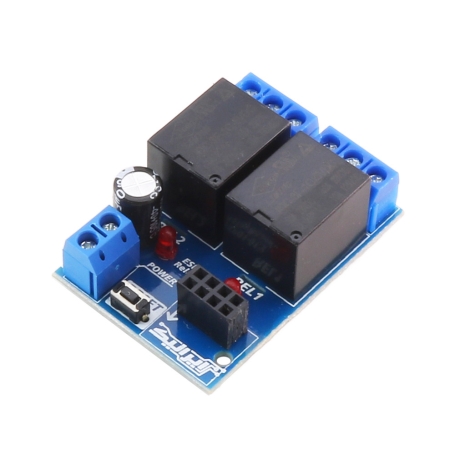

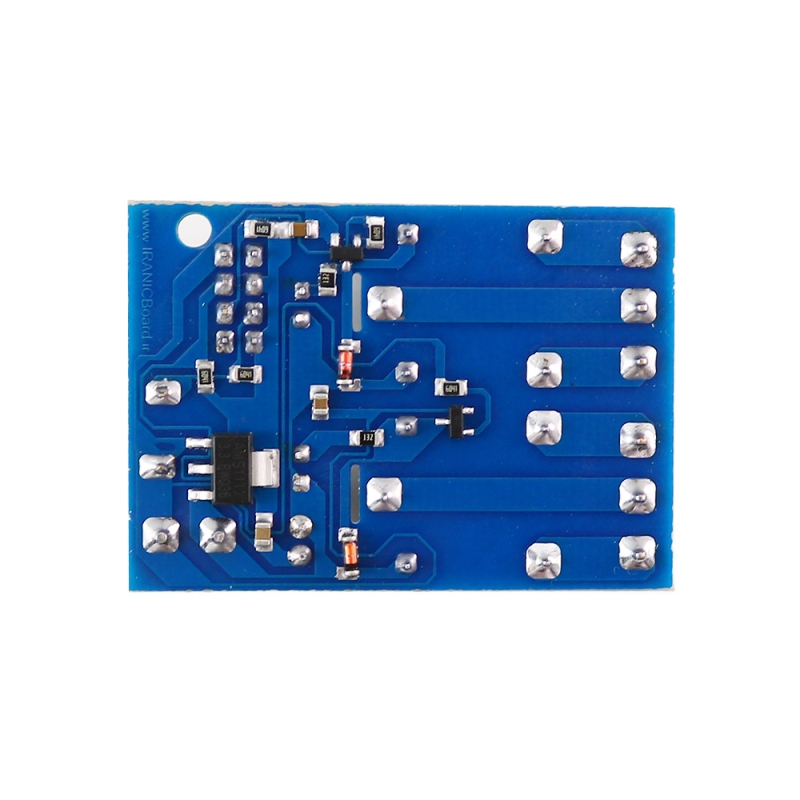

برد توسعه ماژول ESP8266 دو رله 5 ولت مخصوص هوشمند سازی ایرانیک

این برد توسعه یکی از گزینه‌های پرکاربرد برای ساخت سیستم‌های کنترل از راه دور و پروژه‌های اینترنت اشیا (IOT) است که امکان کنترل انواع تجهیزات الکتریکی را از طریق شبکه وای‌فای و اینترنت فراهم می‌کند. این برد با ماژول‌های ESP8266 مدل ESP-01 و ESP-01S سازگار بوده و دارای دو عدد رله قدرتمند است که هر رله می‌تواند بارهای AC تا ولتاژ 220 ولت و جریان 10 آمپر را مدیریت کند. رله‌ها به پایه‌های GPIO0 و GPIO2 ماژول متصل شده‌اند و کاربر می‌تواند هر رله را به‌طور مستقل از طریق برنامه‌نویسی کنترل کند. تغذیه برد با ولتاژ 5 ولت DC تامین می‌شود که امکان استفاده آسان در مدارهای کم‌مصرف و مدارهای مبتنی بر USB یا آداپتورهای معمولی را فراهم می‌سازد. همچنین دکمه ریست سخت‌افزاری بر روی برد، مدیریت و برنامه‌ریزی مجدد ماژول را ساده می‌کند و این برد را به ابزاری کاربردی برای هوشمندسازی منازل، دفاتر کار و تجهیزات صنعتی تبدیل کرده است.

مشخصات

• ولتاژ کاری: 5 ولت DC
• پشتیبانی از ماژول: ESP8266 مدل ESP-01 و ESP-01S
• تعداد رله‌ها: 2 عدد
• ولتاژ کاری رله: 220 ولت AC
• حداکثر جریان رله: 10 آمپر
• پایه‌های کنترل رله: GPIO0 و GPIO2

دارای دکمه ریست سخت‌افزاری

کاربردهای رایج
این برد توسعه گزینه‌ای ایده‌آل برای ساخت پروژه‌های هوشمندسازی با امکان کنترل تجهیزات برقی از راه دور است. نصب ساده، پشتیبانی از وای‌فای و امکان برنامه‌نویسی متنوع، این برد را برای پروژه‌های DIY و کاربردهای نیمه‌صنعتی بسیار مناسب کرده است.

• کنترل روشنایی هوشمند
• مدیریت سیستم‌های گرمایش و سرمایش
• کنترل وسایل برقی از طریق اینترنت
• مدیریت پمپ‌های آب و آبیاری
• اتوماسیون تجهیزات گلخانه‌ای
• کنترل درب‌های برقی
• سیستم‌های هشدار و امنیتی
• مدیریت مصرف انرژی ساختمان‌ها
• پروژه‌های آموزشی IOT
• راه‌اندازی تجهیزات برقی از طریق موبایل یا وب‌سرور

فایل های مورد نیاز:

شماتیک برد توسعه (برای دانلود کلیک کنید)

برنامه نمونه تست پایه های ماژول (برای دانلود کلیک کنید)

**لازم به ذکر است که به همراه برد توسعه ماژول ESP8266 ارائه نمی گردد و ماژول وای فای می بایست جداگانه خرید شود.
