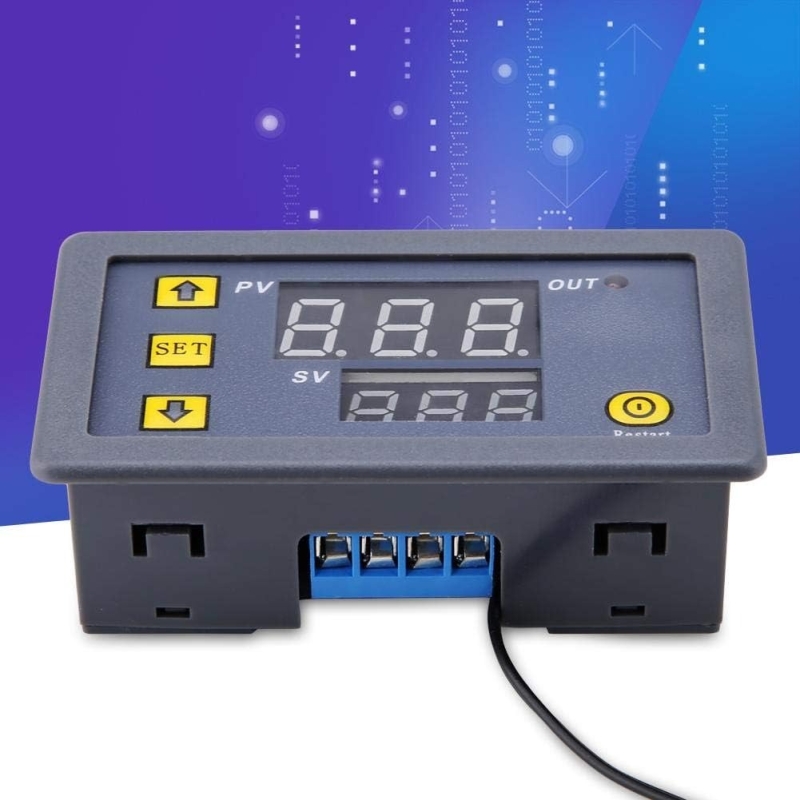

ترموستات دیجیتال 24VDC مدل XK-3230

معرفی

ماژول ترموستات XK-3230 نوعی از کنترل کننده دمای دیجیتال است که می تواند با ولتاژ 24 ولت کار کند. این ترموستات دارای نمایشگر 7segment است که می تواند دمای فعلی و تنظیم شده را نشان دهد. همچنین می تواند بین حالت های سرمایش یا گرمایش جابجا شود و هیسترزیس (تفاوت بین تنظیم شده و دمای واقعی) را بر اساس نیاز شما تنظیم کند. علاوه بر آن دارای سنسور ضد آب است که می تواند دما را از 55- تا 120+ درجه سانتی گراد اندازه گیری کند. همچنین می توان از آن برای کاربردهای مختلف مانند گلخانه، آکواریوم، جوجه کشی، یخچال و غیره استفاده کرد.

مشخصات

مدل : XK-3230
ولتاژ کاری : 24 ولت DC
حداکثر جریان مصرفی : زیر یک آمپر
دمای قابل سنجش : 55- الی 120+ درجه سانتی گراد
دقت : 0.1± درجه سانتی گراد
جریان خروجی رله 20A در 12ولت DC
جریان خروجی رله 10A در 250 ولت AC
سنسور NTC با مقدار 10 کیلو اهم با سیم 1 متری
اندازه 43x79x26 میلی متر
دارای نمایشگر 3 دیجیت از نوع سگمنتی (دو رنگ آبی قرمز)

کاربرد

گلخانه
آکواریوم
جوجه کشی
دستگاه های خنک کننده یا گرم کننده

Introduction

The XK-3230 thermostat module is a type of digital temperature controller that can work with 24V voltage. This thermostat has a 7segment display that can show the current and set temperature. It can also switch between cooling or heating modes and adjust the hysteresis (difference between set and actual temperature) based on your needs. In addition, it has a waterproof sensor that can measure the temperature from -55 to +120 degrees Celsius. It can also be used for various applications such as greenhouse, aquarium, hatchery, refrigerator, etc.

Specifications

Model: XK-3230
Working voltage: 24 volts DC
Maximum current consumption: below one ampere
Measurable temperature: -55 to +120 degrees Celsius
Accuracy: 0.1 °C
Relay output current 20A at 12V DC
Relay output current 10A at 250V AC
NTC sensor with a value of 10 kilohms with a 1 meter wire
Size 43x79x26 mm

Application

greenhouse
The aquarium
incubation
Cooling or heating devices

Setting key

SET: realize the setting temperature setting interface and parameter setting interface of the two-layer interface

SET short press digital tube (bottom) to SET the temperature quickly. Default – 20℃and 0℃, 20℃and 40℃, 60℃, 80℃, 100℃, and other data set convenient user quick call. For example: users need to SET 68.8℃, first short press SET to 60℃, and then through the buttons and fine-tune to the corresponding temperature. After setting, wait for 5s to automatically store data in memory. Compared with the first generation of thermostat, the second generation is more convenient and flexible to operate, and the dual LED display of the actual temperature and the set temperature is more convenient to observe.

Long press SET to enter the parameter setting interface. P0-p5 is the corresponding parameter setting item. Under the parameter setting menu, short press SET can be used to switch p0-p5. To modify a parameter, simply switch to the corresponding item and set it by adding or subtracting keys. Long press SET to save data after setting, or wait 6s to save data automatically.

Reminder:

P3 setting 1 means that the thermostat will stop running for 1 minute, and long press SET to trigger again.

P4 setting 1 means the thermostat will start working after 1 minute. After setting the digital tube will not light, until 1 minute after the normal work. Long press SET to trigger again.

P5 is set as OFF by default. Once the user sets the temperature, the P5 can be set as ON to prevent others from changing it at will. Once set to ON, the data will be locked and the P5 will be set to OFF when it needs to be set
