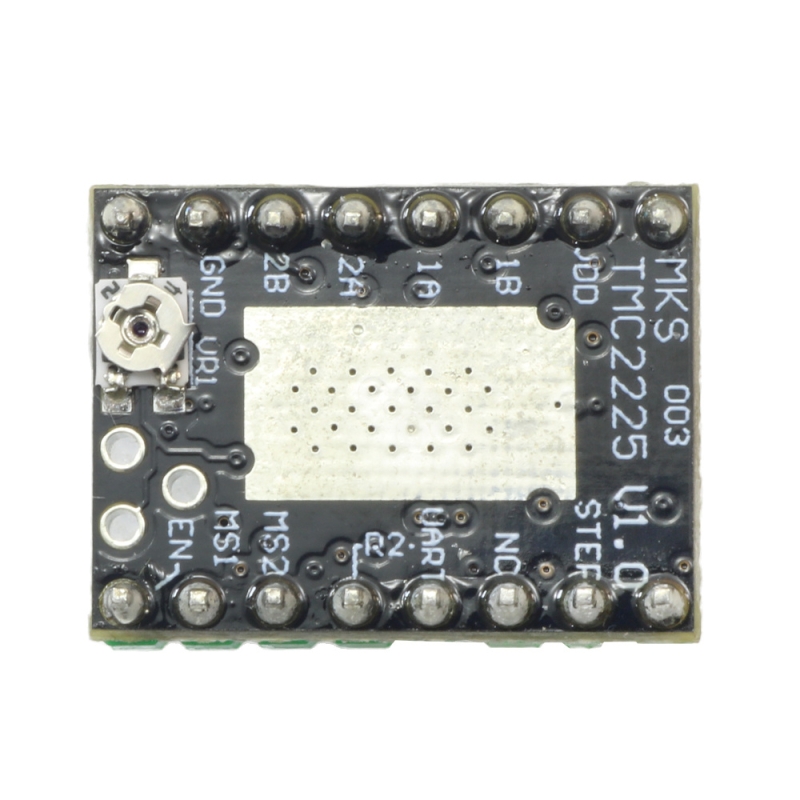

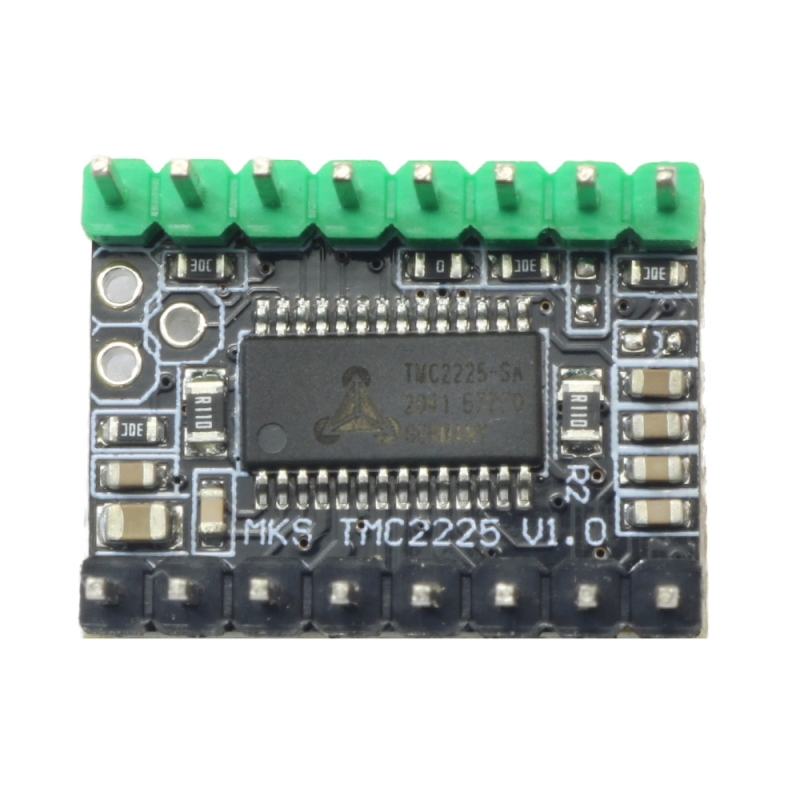

درایور استپر موتور TMC2225 مناسب 3D-Printer و CNC

درایور استپر موتور TMC2225 یک درایور استپر موتور بسیار کم‌صدا است که به‌عنوان نسخه‌ای کم‌مصرف و بهینه از TMC2208 طراحی شده است. این درایور از تکنولوژی StealthChop2 برای حرکت بسیار نرم و بی‌صدا بهره می‌برد و گزینه‌ای عالی برای پرینترهای سه‌بعدی، ماشین‌های CNC کوچک و سایر پروژه‌های مبتنی بر استپر موتور است.

مشخصات

موتورهای قابل پشتیبانی: موتورهای پله‌ای دو فاز
رابط ارتباطی: Step/Dir
پیکربندی: از طریق پایه‌های CFG یا UART
ریزگام اصلی: تا 1/256
ریزگام microPlyer: 1/256
ولتاژ منطقی (VIO): بین 3 تا 5 ولت
ولتاژ موتور (VM): بین 4.75 تا 36 ولت
حداکثر جریان فاز موتور: 1.4 آمپر RMS، 2.0 آمپر پیک
رگولاتور داخلی ولتاژ: فعال
مقاومت داخلی ترانزیستورها (RDSon):
Low-Side: حدود 280mΩ
High-Side: حدود 290mΩ (در دمای 25°C)

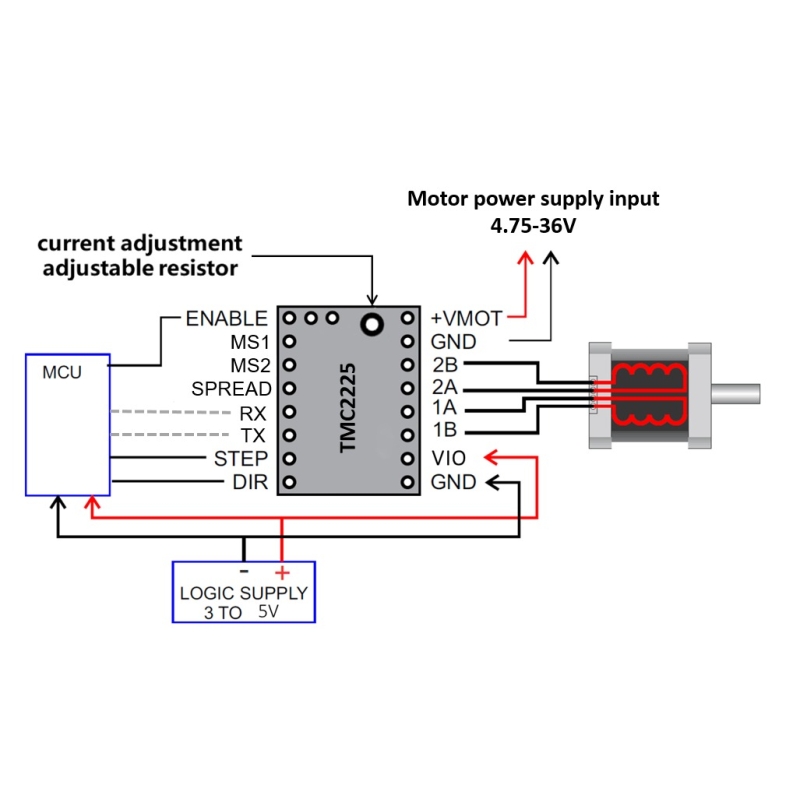

رابط کنترلی: STEP/DIR

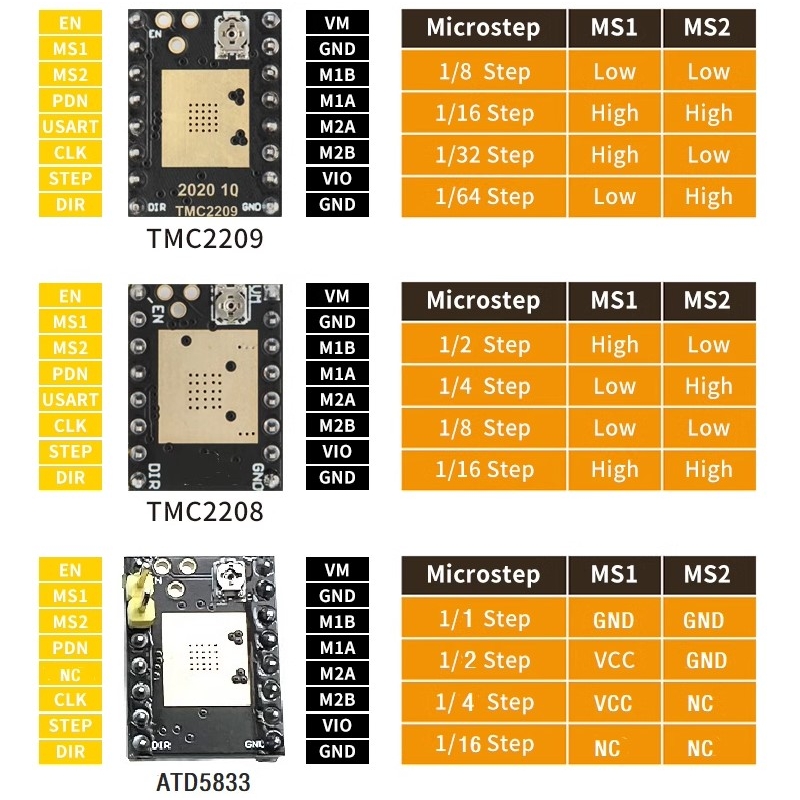

تنظیمات میکرو استپ: 4، 8، 16 یا 32
فناوری‌های ویژه: StealthChop2 برای عملکرد بی‌صدا و SpreadCycle برای سرکوب رزونانس

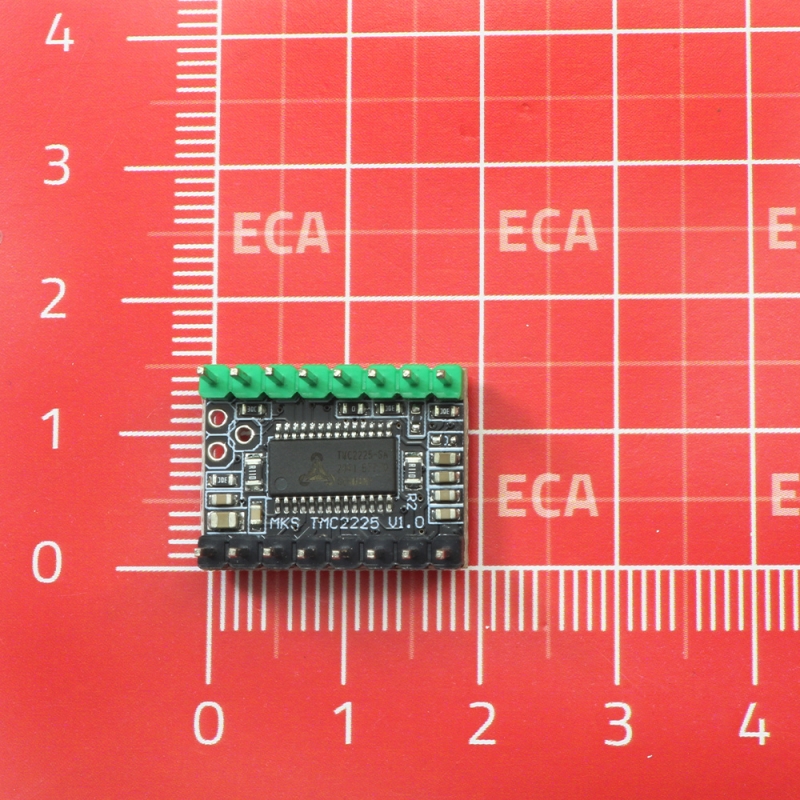

ابعاد :15×21 میلی متر

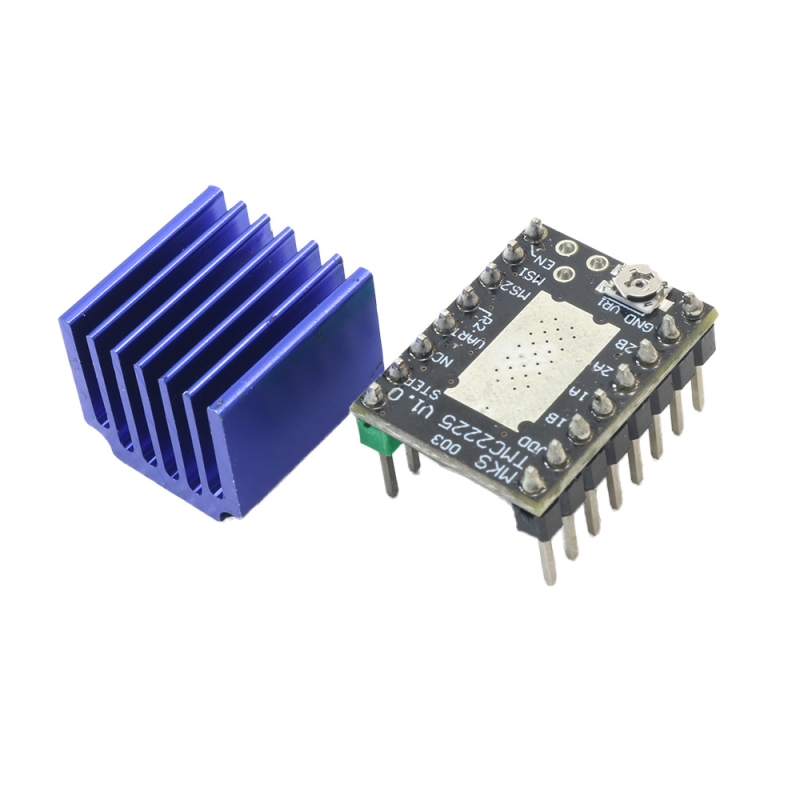

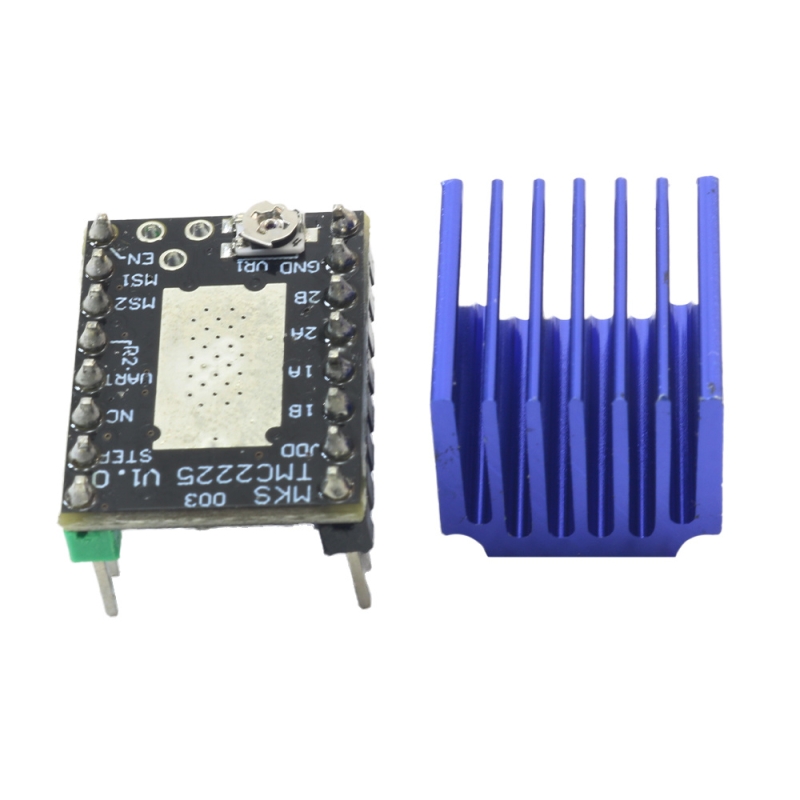

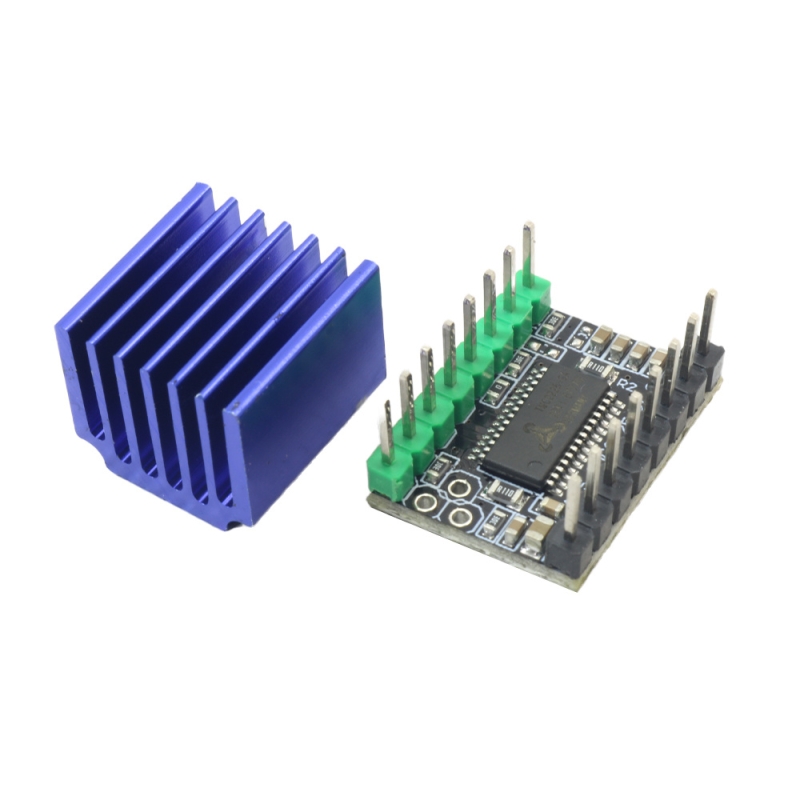

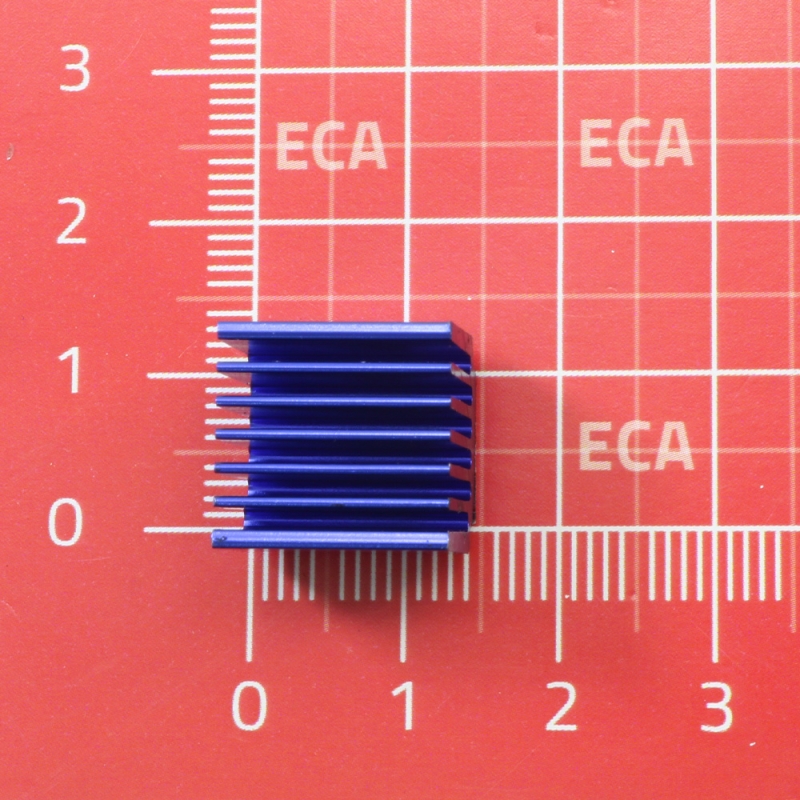

وزن : 2 گرم ( به همراه هیت سینک : 3 گرم)

ویژگی‌

سازگاری گسترده: پین‌های این ماژول کاملاً با درایورهای DRV8825 و A4988 سازگار است، بنابراین می‌توان آن را به‌راحتی جایگزین این درایورها کرد.
عملکرد بی‌صدا: با بهره‌گیری از فناوری StealthChop2، این درایور صدای موتور را در سرعت‌های پایین به کمتر از 10 دسی‌بل کاهش می‌دهد و عملکردی فوق‌العاده بی‌صدا ارائه می‌دهد.
حرکت روان در سرعت‌های بالا: فناوری SpreadCycle با سرکوب رزونانس، حرکت نرم و بدون لرزش موتور را در سرعت‌های بالا تضمین می‌کند.
تنظیمات میکرو استپ متنوع: امکان تنظیم میکرو استپ در مقادیر 4، 8، 16 یا 32، با استفاده از رابط STEP/DIR، دقت بالایی در کنترل موقعیت موتور فراهم می‌کند.
محدوده ولتاژ گسترده: قابلیت کار در ولتاژهای 5.5 تا 36 ولت DC، انعطاف‌پذیری بالایی در انتخاب منبع تغذیه ارائه می‌دهد.
جریان خروجی قابل توجه: توانایی تأمین جریان تا حداکثر 2 آمپر
حفاظت و تشخیص کامل: مجهز به سیستم‌های حفاظتی و تشخیصی جامع برای اطمینان از عملکرد پایدار و ایمن.
انتشار حرارتی بهینه: طراحی بهینه برای دفع حرارت، عملکرد مطمئن در طولانی‌مدت

کاربرد

این درایور برای استفاده در پرینترهای سه‌بعدی، ماشین‌های CNC کوچک، رباتیک و سایر پروژه‌هایی که نیاز به کنترل دقیق و بی‌صدای موتورهای پله‌ای دارند، ایده‌آل است.

The TMC2225 chip is a stepper motor driver chip that suppresses resonance and is ultra-quiet. It integrates drivers and MOS internally, and its pins are fully compatible with DRV8825; it is extremely cost-effective.
When a common traditional driver chip drives a stepping motor to run, there will be high-pitched noise or motor jitter that is audible to human ears, which seriously affects the experience of the product. Through StealthChop mute technology, TMC2225 can reduce the noise of the stepper motor to less than 10dB when running at low speed, and achieve ultra-quiet performance. It can also use SpreadCycle resonance suppression technology to make the stepper motor run smoothly at high speed without jitter.

Specifications

Model TMC2225
Interface Step/Dir
Configuration CFG Pins or UART
Native Microsteps up to 1/256
microPlyer Microsteps 1/256
Logic Voltage (VIO) 3-5V
Motor Voltage (VM) 4.75-36V
Motor Phase Current max 1.4A RMS, 2.0A Peak
Internal V- Regulator enabled
RDSon LS 280mΩ & HS 290mΩ (typ. at 25°C)
stealthChop2 (quiet) yes
spreadCycle yes
coolStep no
stallGuard no
dcStep no
