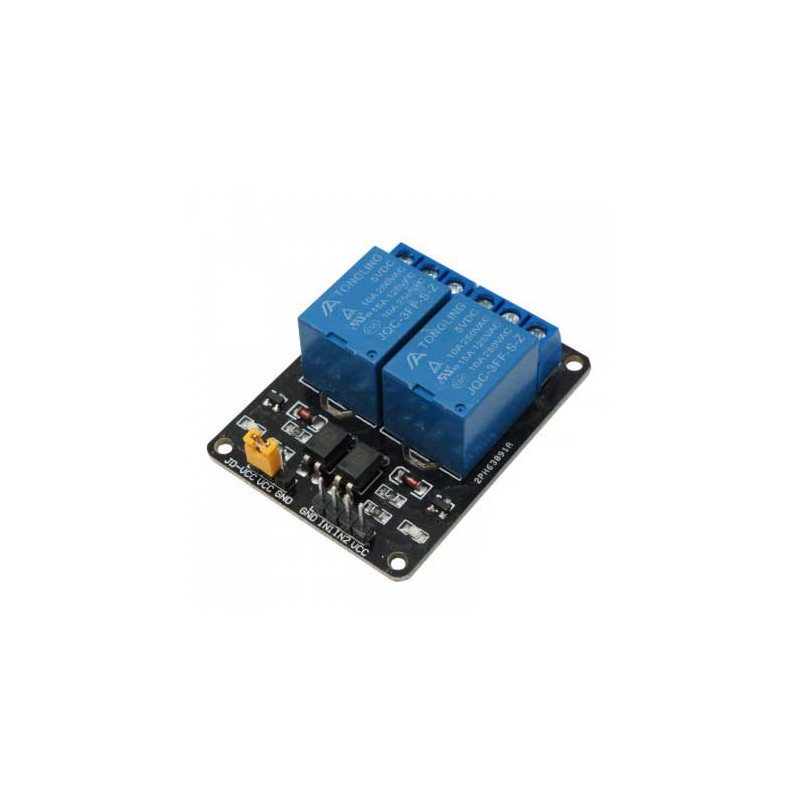

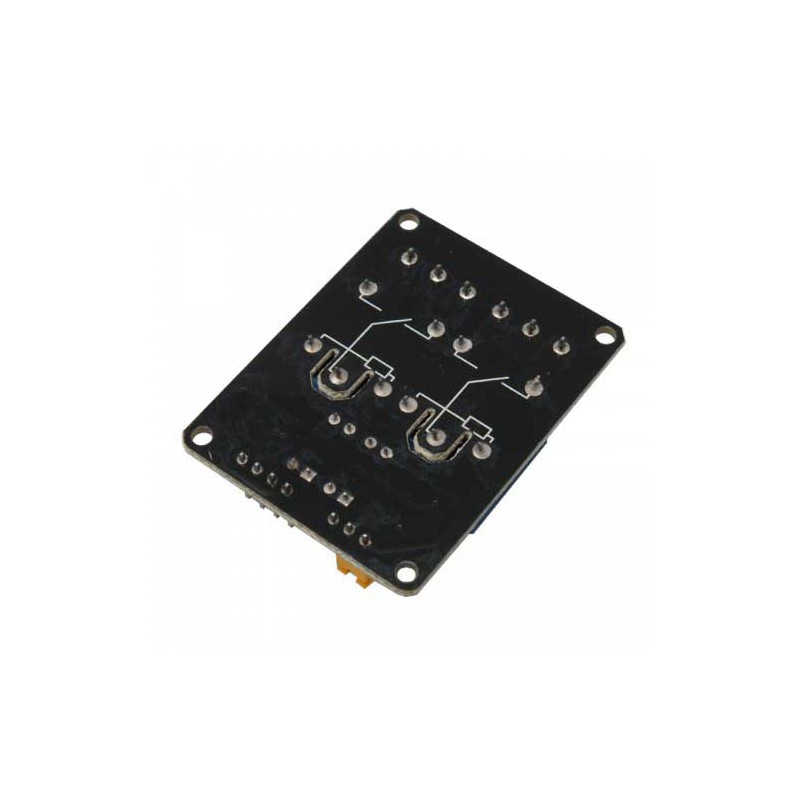

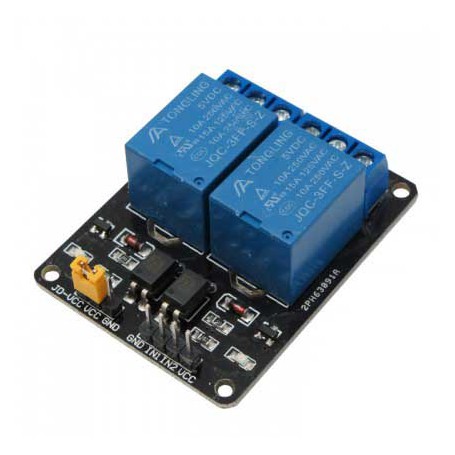

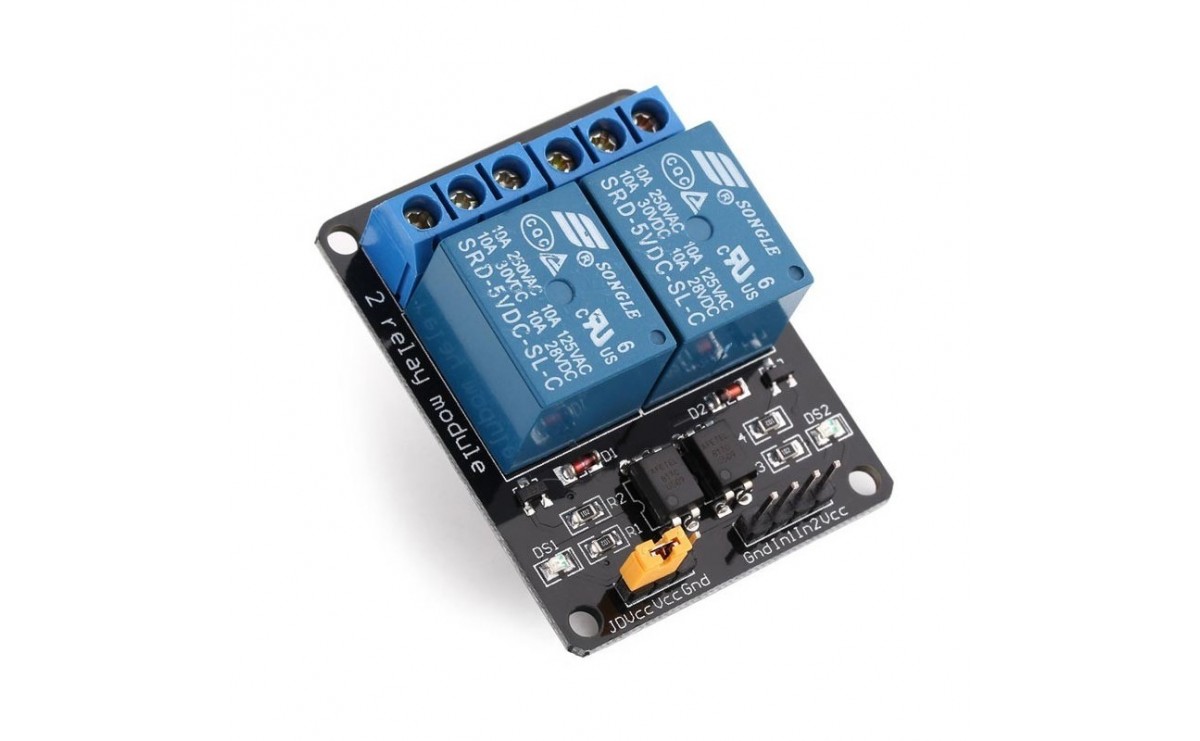

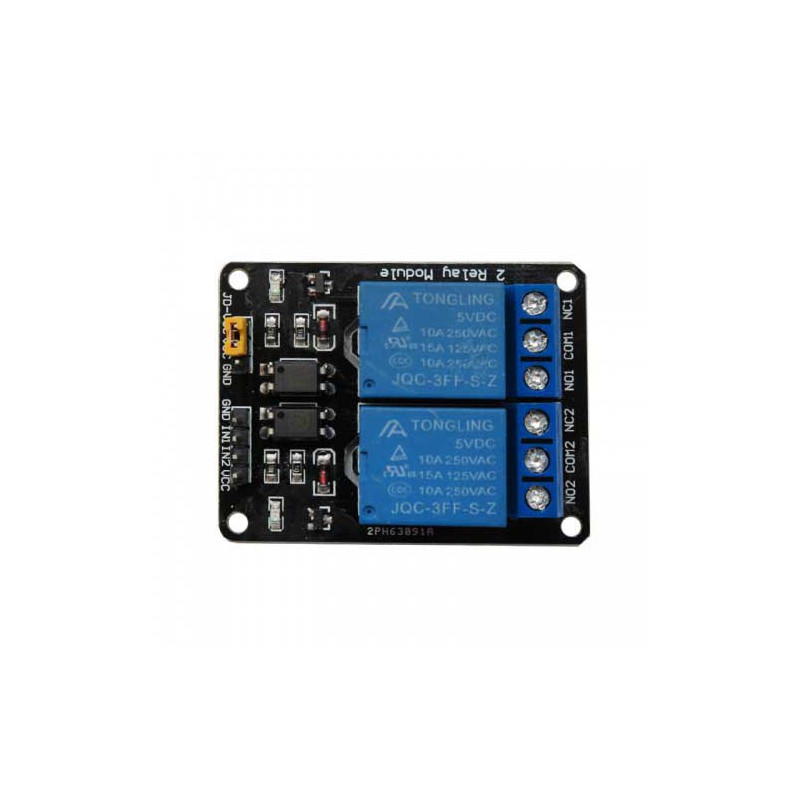

ماژول رله 5 ولت دوکاناله

هر یک از پین های آردوینو ولتاژ خروجی5 ولت و حداکثر جریان 40 میلی آمپر را برای شما فراهم می کنند و این مقدار ولتاژ و جریانی که برد آردوینو برای شما فراهم می کند برای راه اندازی بسیاری از وسایل کافی نمی باشد، از همین رو این ماژول گزینه بسیار مناسبی برای کنترل لامپ ها ، موتور ها ، شیر آلات الکترونیکی و یا حتی دستگاه های مختلف و سایر وسایلی است که نیاز به ولتاژ و جریان بالا دارند.با استفاده از این ماژول پرکاربرد در کنار بردهای آردوینو شما می توانید چراغ هاو سایر وسایل متصل به برق شهری منزلتان را خاموش یا روشن کنید، درب منزل را باز نمایید ، با اندکی توسعه در کارگاه یا کارخانه خود دستگاه ها و ماشین آلات خود را به صورت هوشمند و اتوماتیک کنترل نمایید و یا هزاران ایده دیگر در سایر زمینه های خانگی ، صنعتی ، کشاورزی ، سیستم های امنیتی و … را اجرا نمایید. این ماژول طوری طراحی شده است که پین های دیجیتال برد آردوینو مستقیما به ورودی کنترل رله وصل می شود ، یک LED کوچک روی برد قرار دارد که وضعیت رله را به شما نشان می دهد . در صورتی که رله را به برق شهری (AC) متصل می نمایید ، هر رله نصب شده بر روی ماژول حداکثر 250 ولت و 10 آمپر جریان و چنانچه ولتاژ شما DC باشد حداکثر تا 30 ولت و 10 آمپر جریان را تحمل می نماید.
ورودی فعال ساز رله active low میباشدو این به این معنی است که برای روشن کردن رله بایستی پین خروجی آردوینو را low کرد و برای خاموش کردن رله باید پین خروجی رله را high کرد.

ویژگی ها:

• تعداد کانال‌ها: 2 کانال
• ولتاژ تغذیه: 5 ولت DC
• نوع تحریک: پایین سطح (active low)
• ایزولاسیون: ایزولاسیون اپتوکوپلر برای حفاظت در برابر تداخل
• نشانگر وضعیت: LED‌های نشانگر برای هر کانال

مشخصات فنی:

• ولتاژ کاری: 5 ولت DC
• تحمل ولتاژ AC: حداکثر 250 ولت و جریان 10 آمپر
• تحمل ولتاژ DC: حداکثر 30 ولت و جریان 10 آمپر
• جریان مصرفی: 40 میلی آمپر

کاربردها:

• کنترل لامپ‌ها و موتورهای الکتریکی
• کنترل شیرآلات الکترونیکی
• کنترل درب‌های اتوماتیک
• کنترل دستگاه‌ها و ماشین‌آلات صنعتی و کارگاهی
• ایجاد سیستم‌های هوشمند و اتوماتیک در منزل، کارخانه، کشاورزی، و سیستم‌های امنیتی

Introduction

This is a Low-level 5V 2-channel relay interface board, and each channel needs a 15mA driver current. It can be used to control various appliances and equipment with large current.
It is equipped with high-current relays that work under AC 250V 10A or DC 30V 10A. It includes a standard interface that can be controlled directly by the microcontroller.
The relay uses high-quality single-pole relays and double throw.
It featured A common end, a normally open end, and a normally closed-end.
It also consists of Optocoupler isolation with good anti-interference Low-level pull-in, high-level release.
The status indicator is on when the inverter is closed, and the status indicator is off when released.
VCC is the system power supply, and JD_VCC is the relay power supply. The default working voltage is 5V relay which plugs in the jumper cap.
