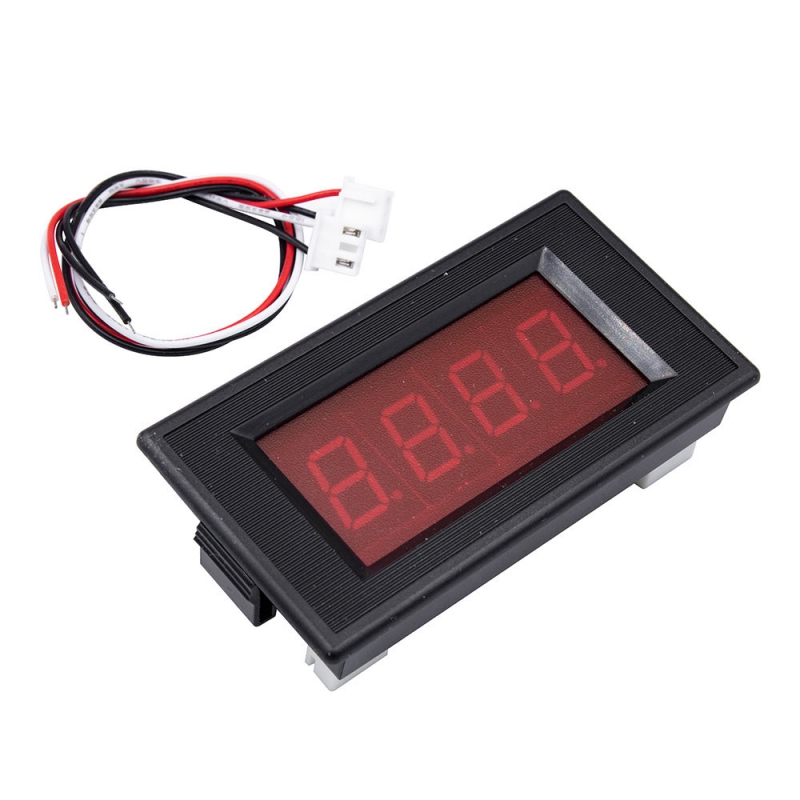

آمپرمتر روپنلی دیجیتالی UP5135 10A DC

آمپرمتر دیجیتالی پنلی UP5135 ابزاری دقیق برای اندازه‌گیری جریان مستقیم (DC) است که به‌صورت ویژه برای نصب در تابلوها و تجهیزات الکترونیکی یا صنعتی طراحی شده است. این دستگاه دارای نمایشگر LED قرمز سه‌رقمی با وضوح بالا بوده و مقادیر جریان را به‌صورت لحظه‌ای نمایش می‌دهد. تغذیه این آمپرمتر از طریق ولتاژ 5 ولت DC انجام می‌شود و با استفاده از سنسور داخلی و مدار اندازه‌گیری دقیق، قابلیت سنجش جریان تا حداکثر 10 آمپر را دارد. وجود پتانسیومتر روی برد امکان کالیبراسیون دقیق را فراهم کرده و طراحی پنلی آن نصب و استفاده را بسیار ساده می‌کند. این آمپرمتر برای کاربردهایی مانند منابع تغذیه، پنل‌های خورشیدی و تجهیزات آزمایشگاهی بسیار مناسب است.

مشخصات

• مدل: UP5135
• نوع اندازه‌گیری: جریان مستقیم (DC)
• محدوده جریان: 0 تا 10A DC
• ولتاژ کاری تغذیه: 5V DC

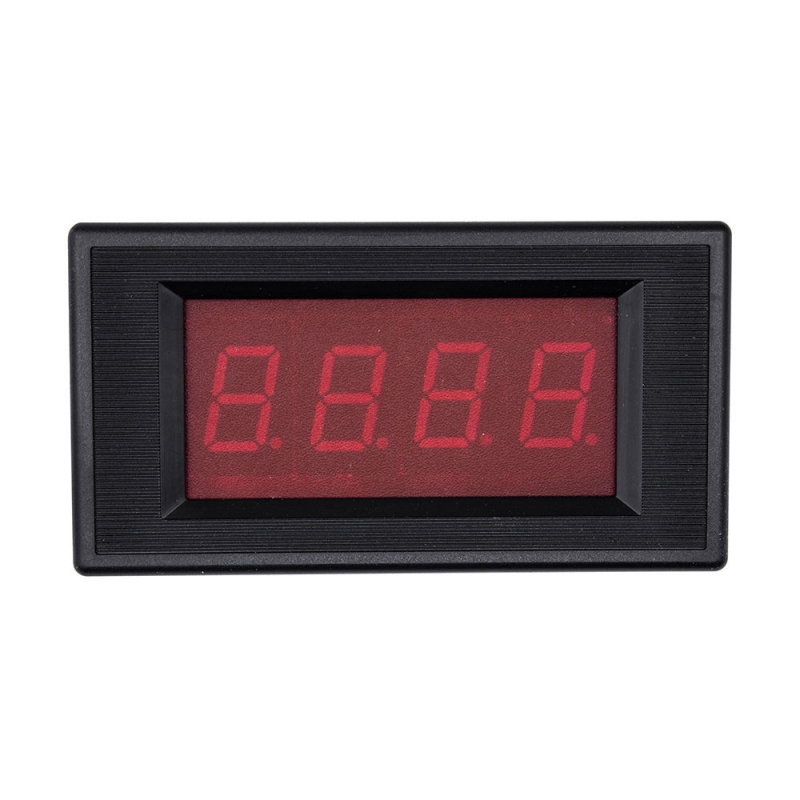

• نوع نمایشگر: LED سه‌رقمی قرمز
• روش نصب: پنلی (Panel Mount)
• ورودی جریان: ترمینال IN+ و IN-

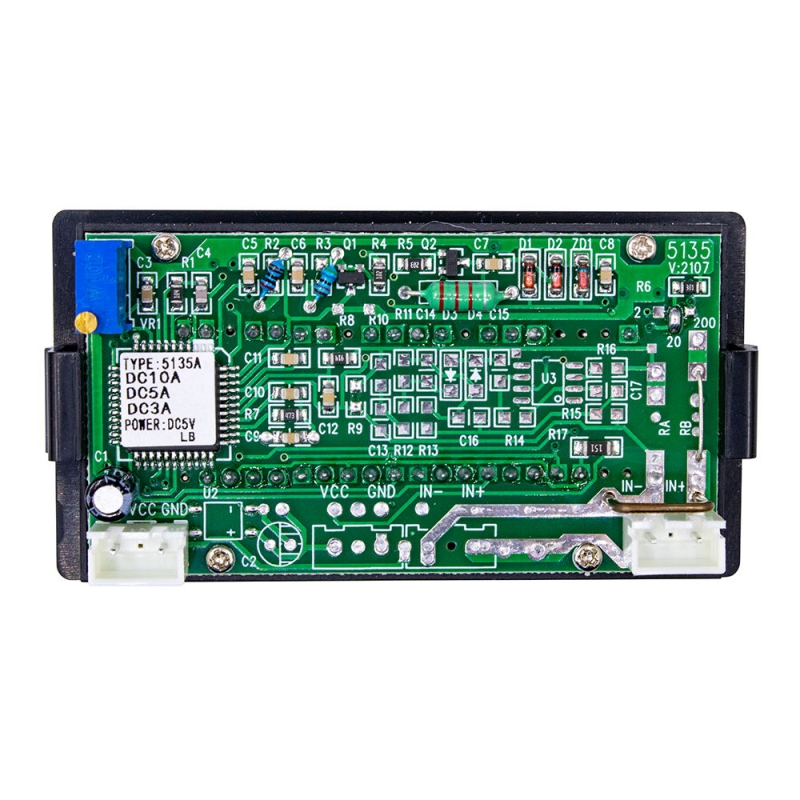

• کالیبراسیون: دستی (پتانسیومتر روی برد)

کاربردهای رایج

این دستگاه برای مانیتورینگ و اندازه‌گیری جریان در سیستم‌های الکترونیکی و برق DC در محیط‌های صنعتی، آزمایشگاهی و پروژه‌های آموزشی مناسب است.

• مانیتورینگ جریان خروجی منابع تغذیه
• پایش مصرف در پنل‌های خورشیدی
• اندازه‌گیری جریان تجهیزات آزمایشگاهی
• کنترل جریان در پروژه‌های رباتیک
• پایش بار در سیستم‌های روشنایی DC
• اندازه‌گیری جریان شارژ باتری
• تست مدارهای DC
• پایش جریان در تجهیزات مخابراتی
• کنترل بار در سیستم‌های UPS
• بررسی مصرف جریان در پروژه‌های DIY

Specification

• Power Supply: DC: 5V,
• Output current: 10A
• Range expansion: with shunt or transformer
• Power consumption: ≤1.5VA
• Accuracy: 0.2%±3 characters
• LED: highlight 0.56 display, one second’s data update
• Over range indication: 1 or -1
• Display range: 0-1.999
• Overload: for continuous 1.2 times, and for instantaneous: voltage 2 times/5S, current 5 times/5S.
• Isolation voltage: 2KV/50HZ/1min
• Insulation resistance: ≥100MΩ
• Average working time without breakdown: ≥5000H
• Working conditions: temperature: -25℃~55℃;
• relative humidity: ≤93% with no corrosive gas
• Altitude: ≤2500M
• Time aging: all the products have been time-aged, so that it can stably work in a long-term to reduce the impact of external environment on the meter, offering users a satisfactory product.

Note

1. Should be used in the temperature range: -25℃~55℃, humidity: ≤80%, to prevent undesirable phenomena caused by temperature changes.

2. Take care of vibration and shock.

3. Do not use it in places with dust, gas and chemicals harmful for electrical products.

4. If the abnormal voltage is caused by the magnetic field, high frequency devices, high voltage spark, lightning and etc, please use the external power line filter or non-linear resistors to interfere and absorb the circuit.

5. The signal input line should be as short as possible, and protective shielding wire should be used in places where there may be interfering signals. It is recommended to use twister pair in general conditions.
