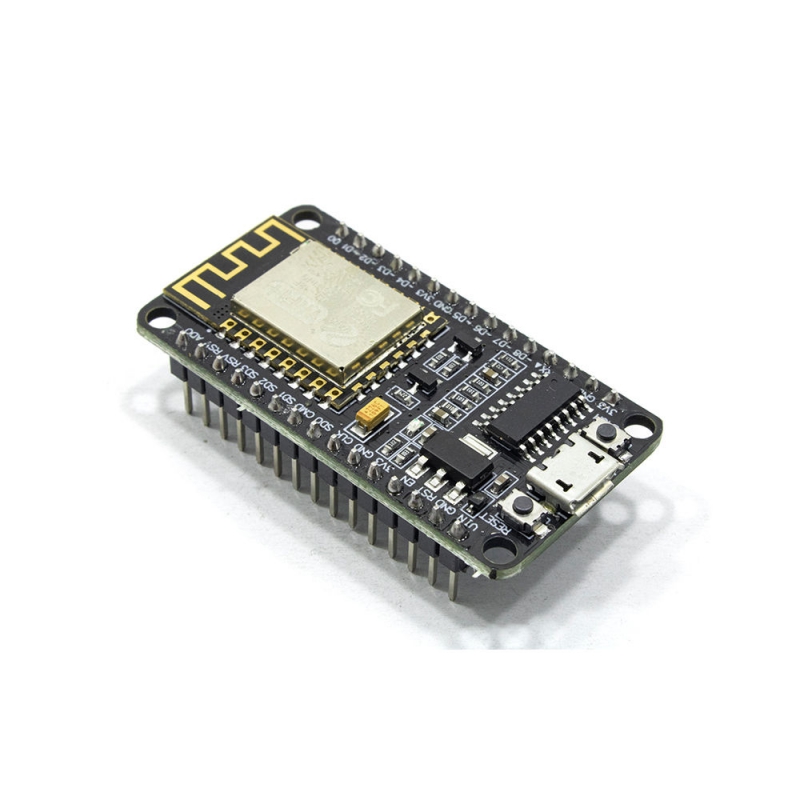

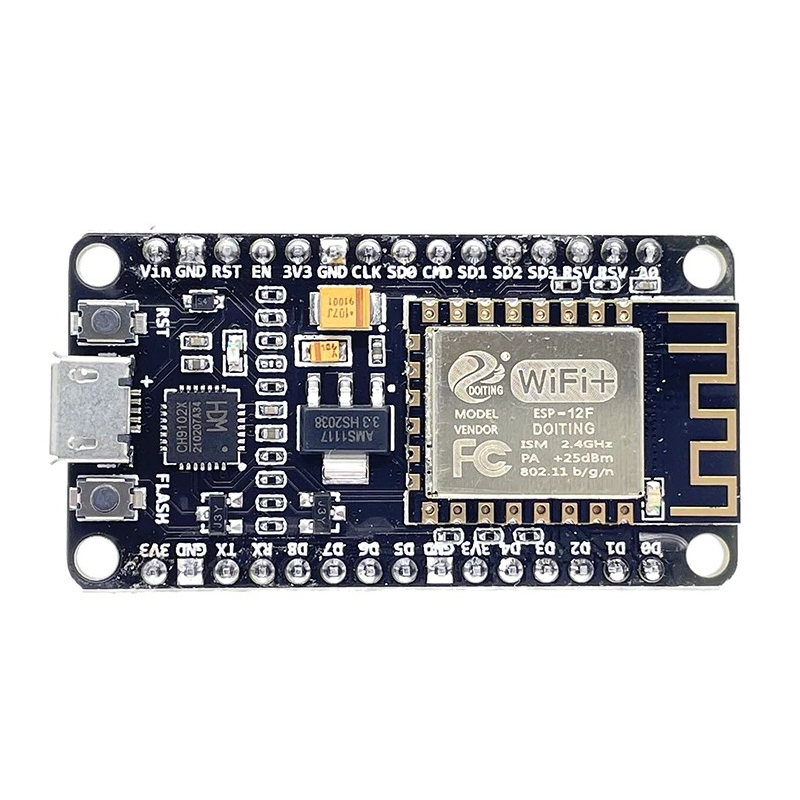

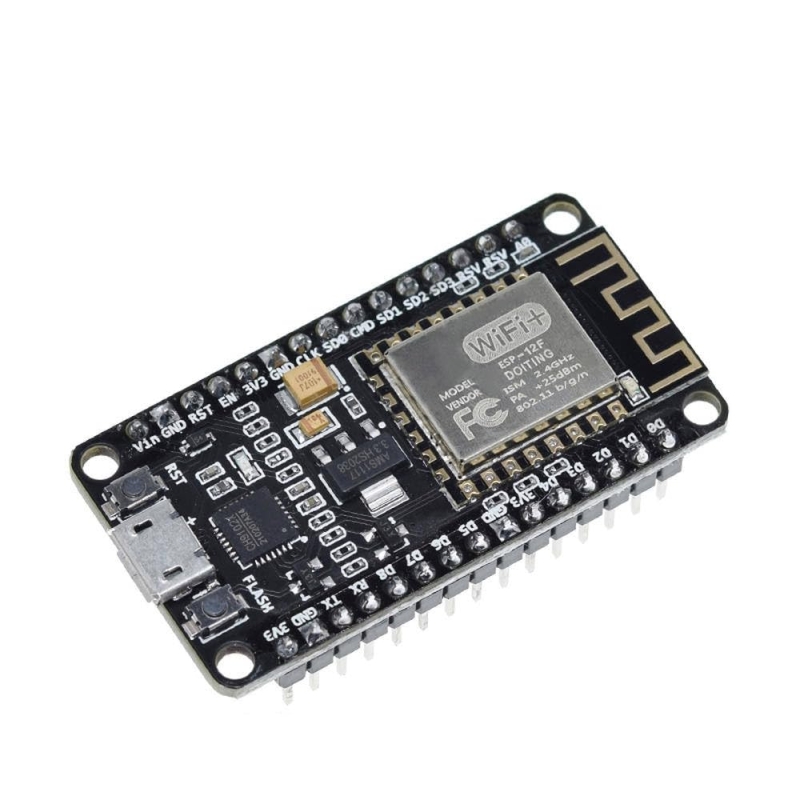

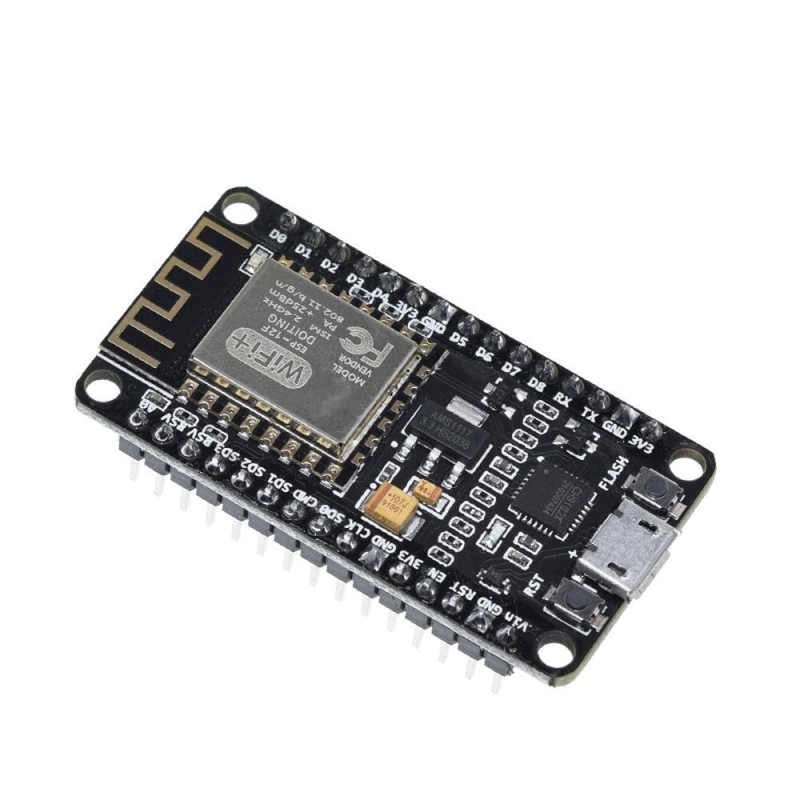

برد توسعه وای فای NodeMCU به همراه ماژول ESP8266-12F

این برد توسعه بر پایه ماژول وای‌فای ESP8266-12F طراحی شده و تمامی امکانات لازم برای توسعه سریع پروژه‌های اینترنت اشیا را در اختیار کاربر قرار می‌دهد. ماژول ESP8266-12F علاوه بر پردازنده داخلی 32 بیتی و پشتیبانی از استاندارد 802.11 b/g/n، دارای 6 پایه GPIO اضافی نسبت به نسخه ESP-12 معمولی است. برد NodeMCU علاوه بر پورت micro USB برای تغذیه و برنامه‌ریزی، مجهز به مبدل USB به سریال CH9102 با توان جریان‌دهی بیشتر بوده که امکان استفاده مستقیم روی بردبرد را فراهم می‌کند. این برد از پروتکل‌های GPIO، PWM، I2C، 1-Wire و ADC پشتیبانی کرده و دارای کلیدهای Reset و Flash برای برنامه‌ریزی آسان است. طراحی جمع‌وجور آن باعث شده تا برای پروژه‌های هوشمند‌سازی، کنترل بی‌سیم و اتوماسیون گزینه‌ای بسیار کاربردی باشد.

مشخصات

• ماژول وای‌فای: ESP-12F
• مبدل USB به سریال: CH9102
• استاندارد بی‌سیم: IEEE 802.11 b/g/n
• ولتاژ تغذیه: 5V از طریق پورت micro USB
• ولتاژ کاری ماژول: 3.3V

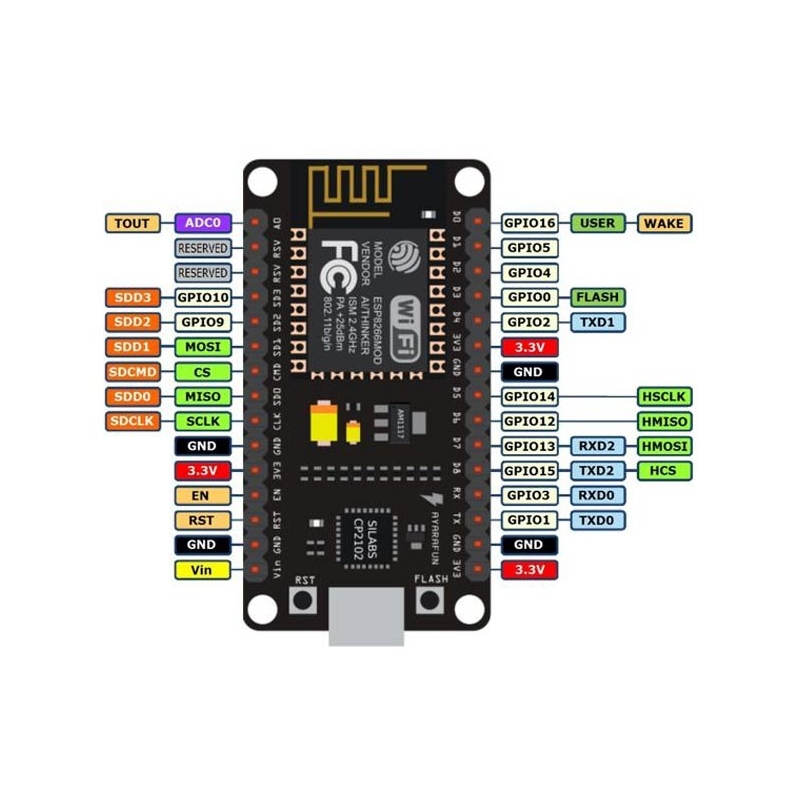

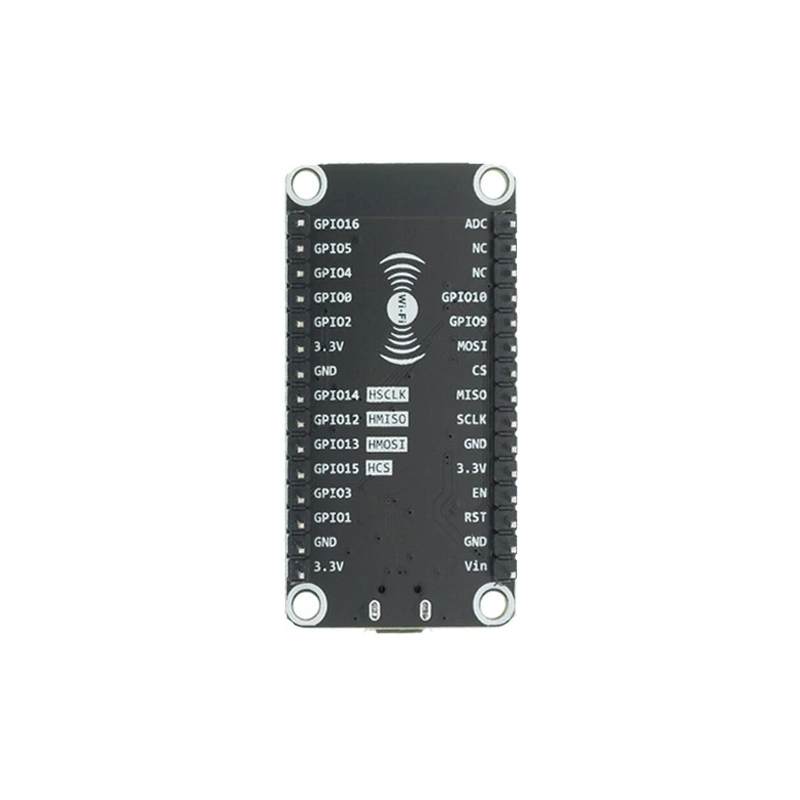

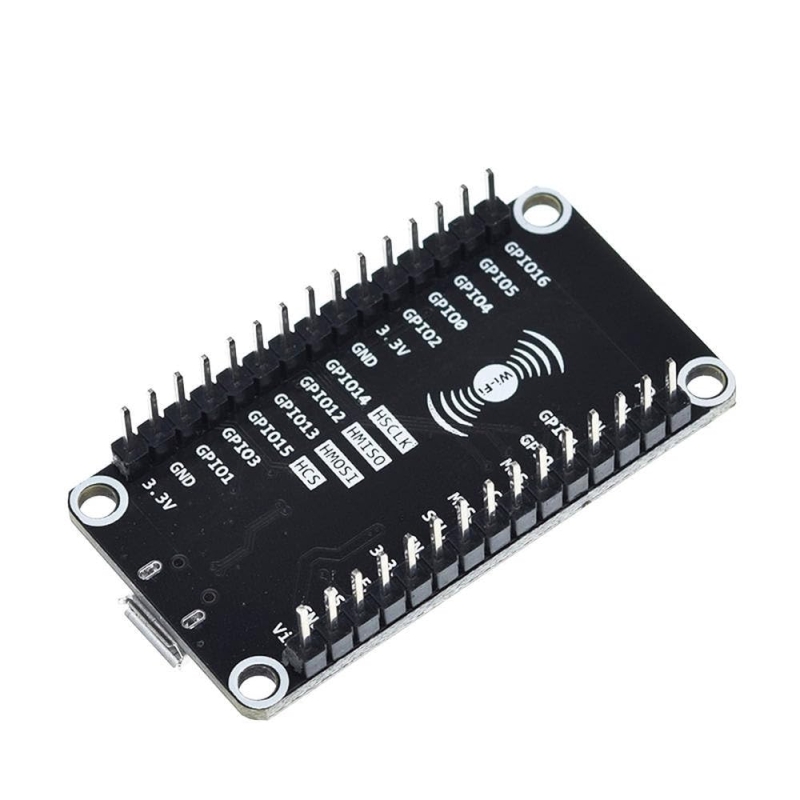

• تعداد پین هدر: 30 پین (2×15) با فاصله 2.54mm
• رابط‌های پشتیبانی‌شده: GPIO، PWM، I2C، 1-Wire، ADC، SPI، UART
• تعداد GPIO قابل‌دسترس: 17 پایه
• کلیدها: Reset و Flash

کاربردهای رایج

این برد در طیف گسترده‌ای از پروژه‌های بی‌سیم و اینترنت اشیا استفاده می‌شود و به دلیل پشتیبانی از رابط‌های متنوع، توسعه‌دهندگان را قادر می‌سازد بدون نیاز به سخت‌افزار اضافی، ایده‌های خود را پیاده‌سازی کنند.

• پروژه‌های اینترنت اشیا (IoT)
• سیستم‌های خانه هوشمند
• کنترل و مانیتورینگ از راه دور
• رباتیک و اتوماسیون صنعتی
• پروژه‌های اندازه‌گیری و حسگری بی‌سیم
• شبکه‌سازی بین دستگاه‌ها (M2M)
• ساخت ماژول‌های بی‌سیم برای آردوینو و میکروکنترلرها
• پروژه‌های آموزشی و تحقیقاتی

Introduction

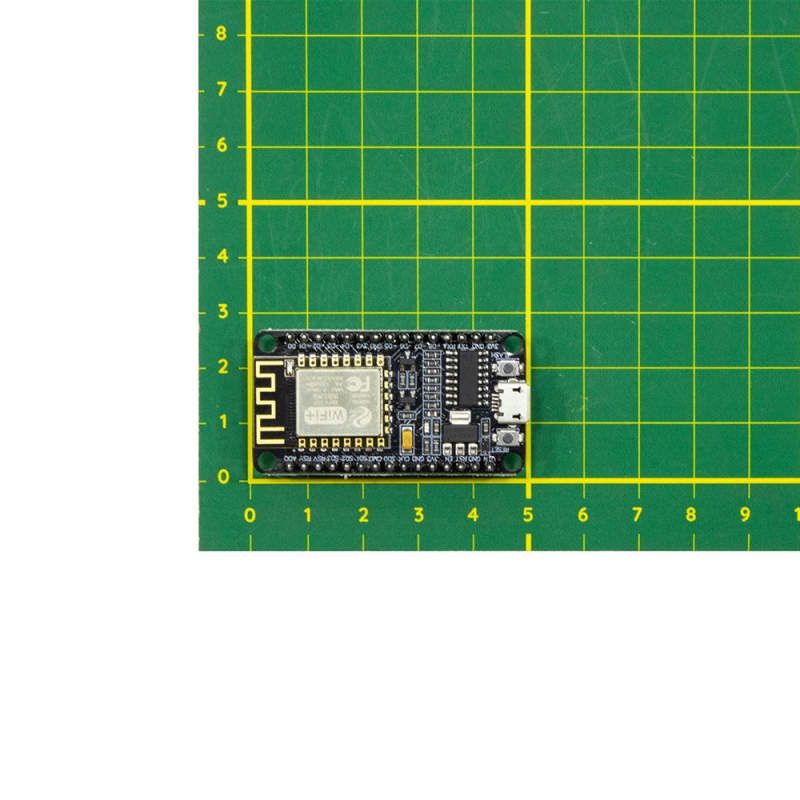

The Development Kit based on ESP8266, integrates GPIO, PWM, IIC, 1-Wire and ADC all in one board. Power your development in the fastest way combine with NodeMCU Firmware! R2 version had CH9102 USB-TTL instead, larger current support, slim board can put on breadboard.High quality USB cable is needed for this board to give high current supply, otherwise your board won’t be recognized.The hardware documentation for the board can be found on nodemcu-devkit repo, including schematics and PCB layout designed with Altium Designer.

Specification

• Standards Certification: FCC / CE / TELEC
• Wireless standards: 802.11 b / g / n
• Frequency range: 2.4GHz-2.5GHz (2400M-2483.5M)
• Data interface: UART / HSPI / I2C / I2S / Ir Remote Contorl GPIO / PWM
• Working Current: Average: 80mA
• Operating temperature: -40 ° ~ 125 °
• Wi-Fi Direct (P2P), soft-AP
• Integrated TCP/IP protocol stack
• Integrated TR switch, balun, LNA, power amplifier and matching network
• Integrated PLLs, regulators, DCXO and power management units
• +19.5dBm output power in 802.11b mode
• Power down leakage current of <10µA
• Integrated low power 32-bit CPU could be used as application processor
• SDIO 1.1 / 2.0, SPI, UART
• STBC, 1×1 MIMO, 2×1 MIMO
• A-MPDU & A-MSDU aggregation & 0.4ms guard interval
• Wake up and transmit packets in < 2ms
• Standby power consumption of < 1.0mW (DTIM3)
• Power supply:
• microUSB port (default)
• 3.3 V leads and GND
