برد توسعه TTGO دارای هسته وای فای ESP32 و Sim800L ورژن 1.4

ترکیب ماژول SIM800L و ESP32 یک برد بسیار کارآمد و پراستفاده خواهد بود و می توان از آن برای بسیاری از پروژه های اینترنت اشیا، مخابراتی و … استفاده کرد.

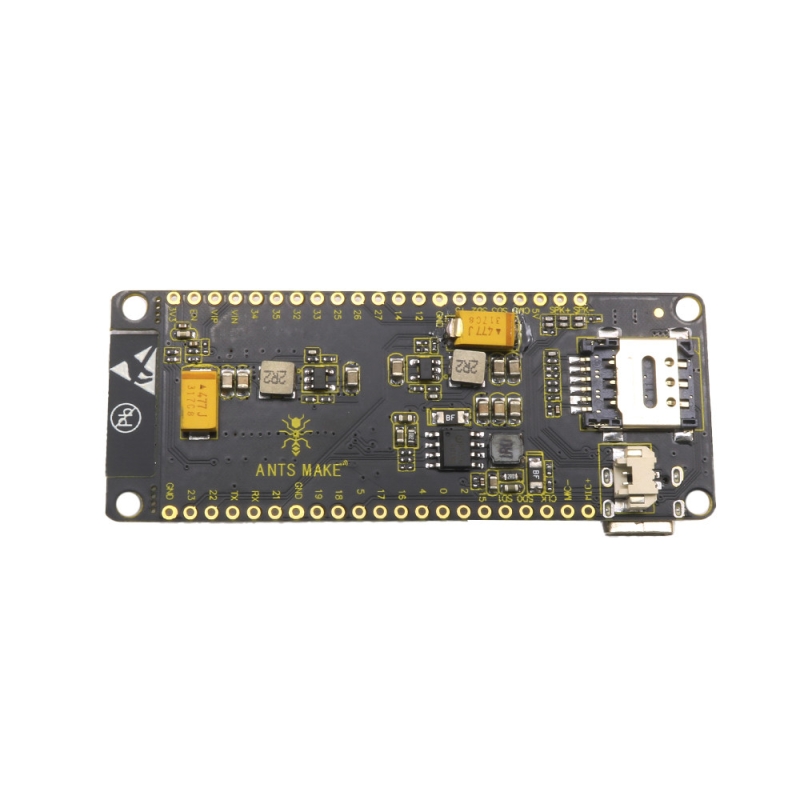

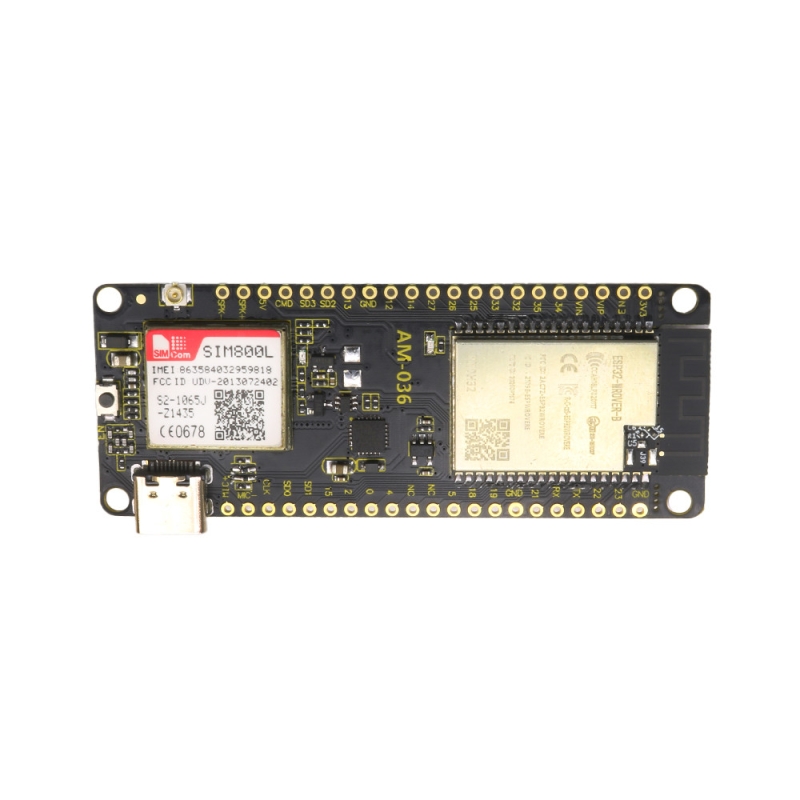

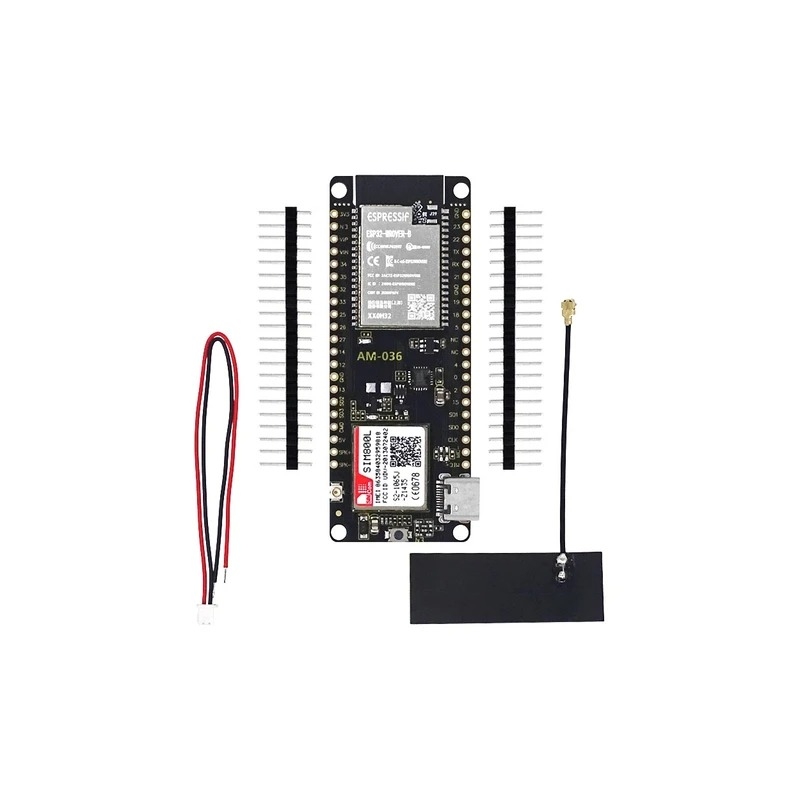

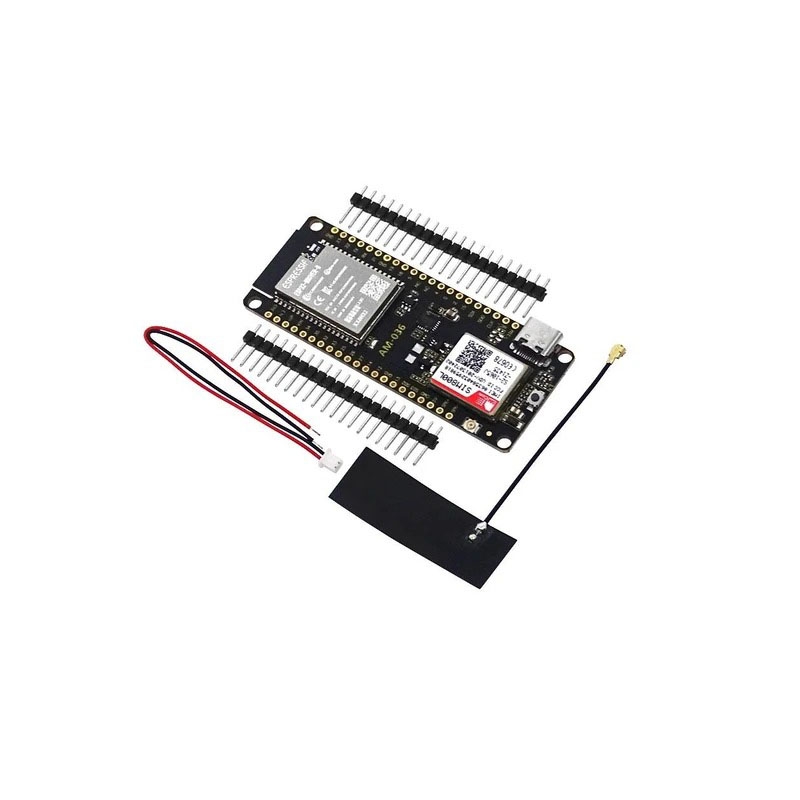

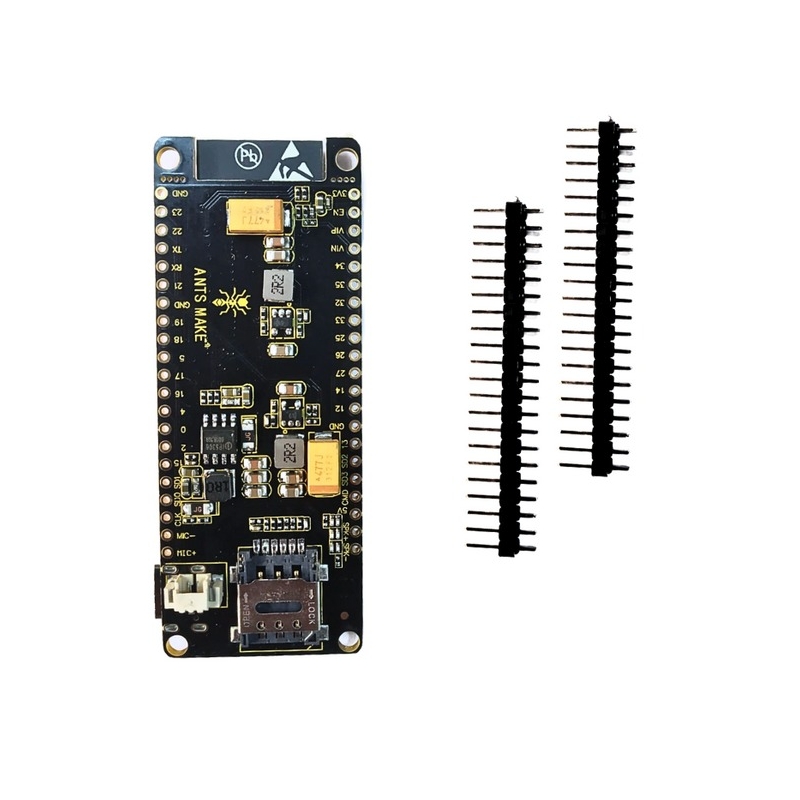

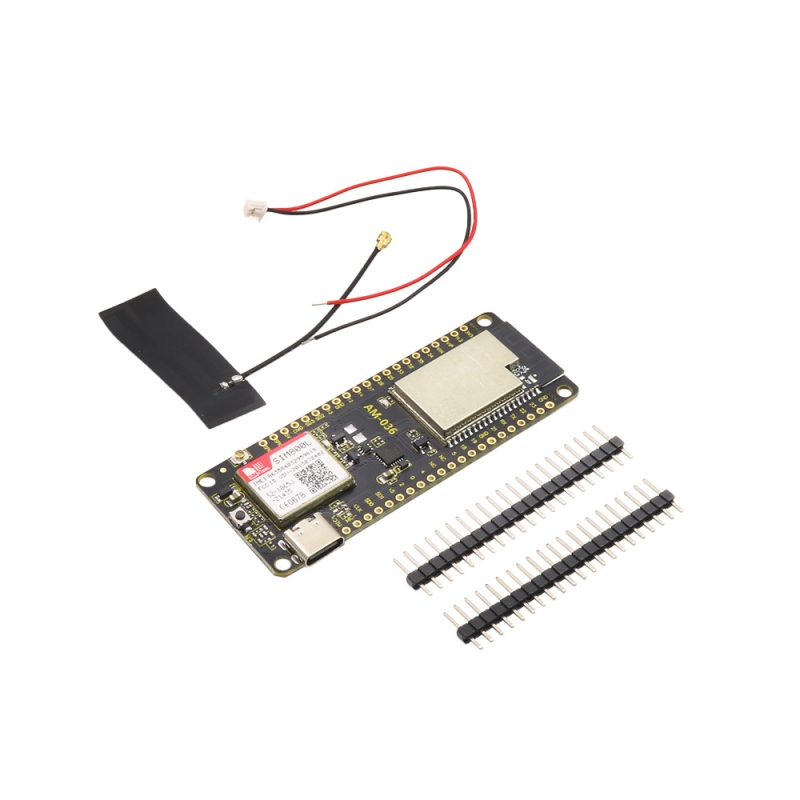

ماژول توسعه TTGO T-Call یک ماژول جذاب و کاربردی با امکانات تماس، اس ام اس، دیتا، وای فای و بلوتوث می باشد. برد تی تی گو یک ماژول ترکیبی از ESP32 و SIM800L است و در نتیجه این ماژول هم قابلیت ارتباط تحت شبکه GSM را دارد و هم می تواند در ارتباط وایفای و بلوتوث مورد استفاده قرار گیرد. برد در ابعاد کوچکی طراحی شده و به راحتی می تواند از طریق پین هدرهای کناری به سایر بردها متصل گردد و قابلیتهای فراوانی را برای پروژه های مختلف اینترنت اشیا فراهم کند. همچنین برد مجهز به اسلات سیم کارت برای ماژول SIM800L است که از سیمکارتهای نانو پیشتیبانی می کند.

مشخصات

تراشه اصلی: ESPRESSIF-ESP32 240MHz Xtensa® single-/dual-core 32-bit LX6 microprocessor
فلش: QSPI flash 4MB / PSRAM 8MB
حافظه ثابت SRAM :520 kb
دکمه: ریست
مبدل USB به TTL: CP2104
پورت های ارتباطی: UART, SPI, SDIO, I2C, LED PWM, TV PWM, I2S, IRGPIO, capacitor, touch sensor, ADC, DACLNA pre-amplifier
کلاک روی برد: اسیلاتور کریستال 40 مگاهرتزی
ولتاژ کاری: 3.6 ~ 2.7 ولت
جریان کاری: حدود 70 میلی آمپر
جریان حالت خواب: حدود 300 میکرو آمپر
پشتیبانی از سیم کارت های نانو
محدوده دمای کاری: -40تا +85 درجه سانتی گراد

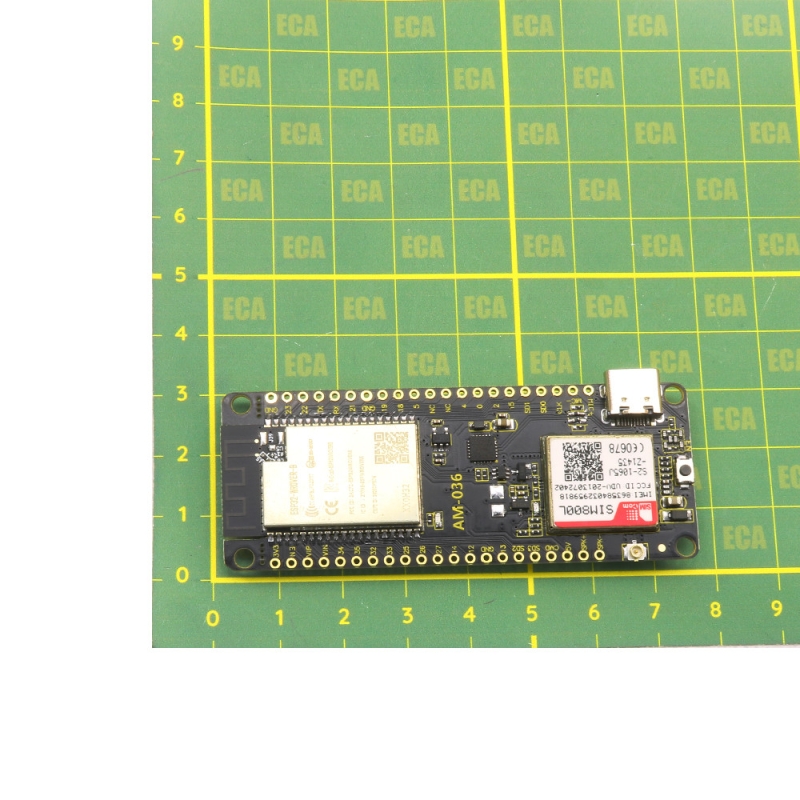

ابعاد: 78.83*28.92*8.06 میلی متر
وزن: 11.77 گرم
منبع تغذیه: USB 5V/1A
جریان در حالت شارژ : 500 میلی آمپر
باتری: 3.7 ولت لیتیومی
کانکتور: 2 پین 1.25 میلی متری
پورت USB نوع C
سازگاری با استاندارد: FCC/CE-RED/IC/TELEC/KCC/SRRC/NCC
پروتکل وای فای: 802.11 b/g/n(802.11n, speed up to150Mbps) A-MPDU and A-MSDU polymerization, support 0.4μS Protection interval
محدوده فرکانسی: 2.4GHz~2.5GHz(2400M~2483.5M)
قدرت انتقال: 22dBm
فاصله ارتباطی: 300متر
تغذیه: 5 ولتی یک آمپر
بلوتوث: Bluetooth v4.2BR/EDR and BLE standard
پروتکل شبکه: IPv4, IPv6, SSL, TCP/UDP/HTTP/FTP/MQTT
مودهای وای فای: Station/ SoftAP / SoftAP +Station/P2P
نوع رمزنگاری: AES/RSA/ECC/SHA
کانفیگ کاربری: AT + Instruction set, cloud server, android/IOS app
مکانیسم امنیتی: WPA/WPA2/WPA2-Enterprise/WPS

Specification

Chipset: ESPRESSIF-ESP32 240MHz Xtensa® single- / dual-core 32-bit LX6 microprocessor
FLASH: QSPI flash 4MB / PSRAM 8MB
SRAML: 520 kB SRAM
Button: Reset
USB to TTL: CP2104
Modular interface: UART, SPI, SDIO, I2C, LED PWM, TV PWM, I2S, IRGPIO, capacitor touch sensor, ADC, DACLNA pre-amplifier
On-board clock: 40MHz crystal oscillator
Working voltage: 2.7V-3.6V
Working current: About 300uA
SIM card: Only supports Nano SIM card
Working temperature range: -40 ℃ ~ + 85 ℃
Size & Weight: 78.83mm * 28.92mm * 8.06mm (11.77g)
Power Supply: USB 5V / 1A
Charging current: 500mA
Battery: 3.7V lithium battery
JST Connector: 2Pin 1.25mm
USB: Type-C
Wi-F: Description
Standard: FCC / CE-RED / IC / TELEC / KCC / SRRC / NCC
Protocol: 802.11 b / g / n (802.11n, speed up to 150Mbps) A-MPDU and A-MSDU polymerization, support 0.4μS Protection interval
Frequency range: 2.4GHz ~ 2.5GHz (2400M ~ 2483.5M)
Transmit Power: 22dBm
Communication distance: 300m
Protocol: meet bluetooth v4.2BR / EDR and BLE standard
Radio frequency: with -97dBm sensitivity NZIF receiver Class-1, Class-2 & Class-3 emitter AFH
Audio frequency: CVSD & SBC audio frequency
Wi-Fi Mode: Station / SoftAP / SoftAP + Station / P2P
Security mechanism: WPA / WPA2 / WPA2-Enterprise / WPS
Encryption Type: AES / RSA / ECC / SHA
Firmware upgrade: UART download / OTA (Through network / host to download and write firmware)
Software Development: Support cloud server development / SDK for user firmware development
Networking protocol: IPv4, IPv6, SSL, TCP / UDP / HTTP / FTP / MQTT
User Configuration: AT + Instruction set, cloud server, android / iOSapp
OS: FreeRTOS
