برد کاربردی صنعتی دو رله IOT بر اساس ماژول ESP32

تجهیزات IOT یکی از ملزومات اصلی تکنولوژی روز دنیا بوده و کنترل تجهیزات بوسیله اینترنت یکی از اصلی ترین تجهیزات هوشمند سازی می باشد. شما بوسیله تجهیزات IOT می توانید وسایل برقی را از راه دور کنترل کرده و علاوه بر مصرف انرژی خواهید توانست بدون نیاز به مراجعه حضوری دستگاه ها و تجهیزات را کنترل کنید.
این برد بر اساس ماژول پرقدرت و پرکاربرد ESP32 طراحی شده که دارای دو رله با اتصال مستقیم به ماژول ESP می باشد. علاوه بر این با خروجی پایه های ماژول، شما هر قطعه و یا ماژول دیگری را می توانید به این برد توسعه اضافه نمایید.
پورت USB موجود بر روی دستگاه هم برای پروگرام نمودن ماژول و هم برای دریافت و انتقال اطلاعات کاربرد دارد.
تغذیه دستگاه 12 ولت بوده و طراحی برد به صورتی است که در برابر نوسانات برق ایمن و قابل استفاده در محیط های صنعتی و خانه می باشد.
شما می توانید توسط این برد انواع پروژه های IOT خود را در محیط های مختلف طراحی و پیاده سازی کنید.

مشخصات فنی برد توسعه:

ماژول ESP32
دارای دو رله 7 آمپر 220 ولت (تغذیه یک آمپر)
دارای ورودی جک استاندارد آداپتوری 12 ولت
دارای پورت USB-MICRO جهت پروگرام نمودن و تبادل دیتا با ماژول ESP
دارای کلید RESET
دارای کلید متصل به GPIO0

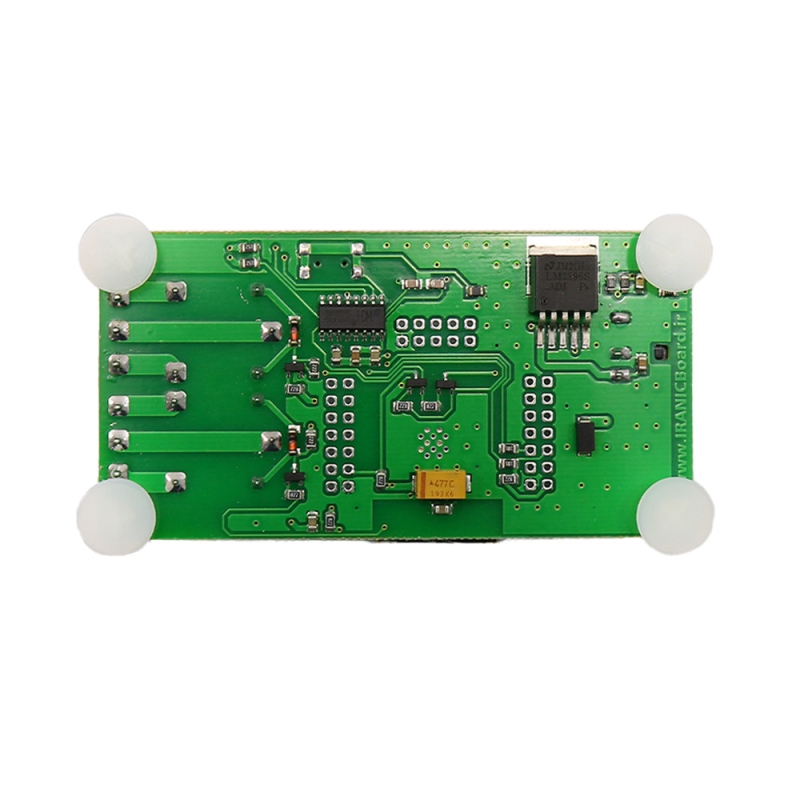

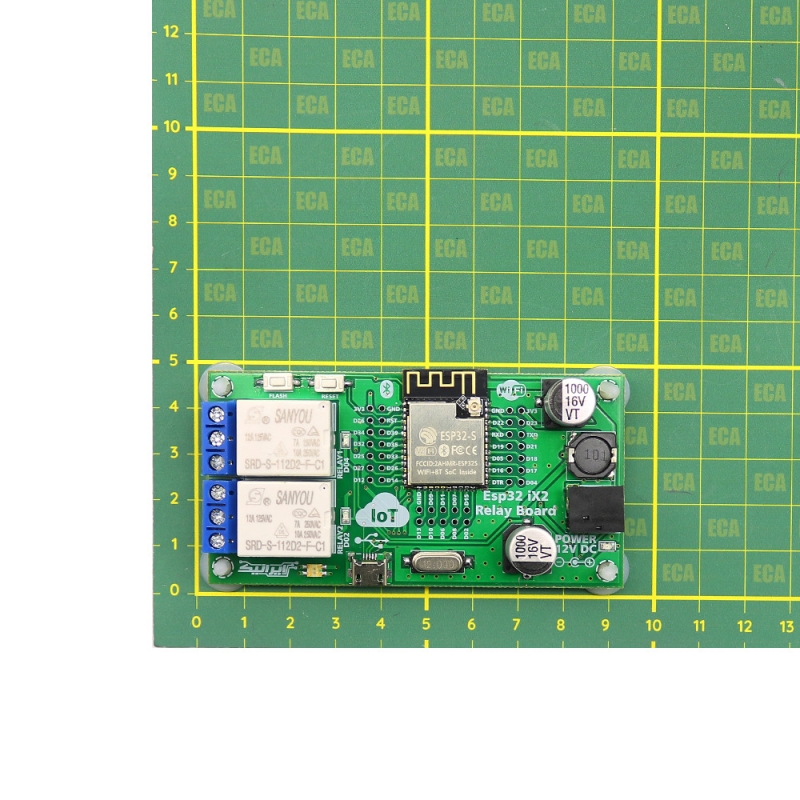

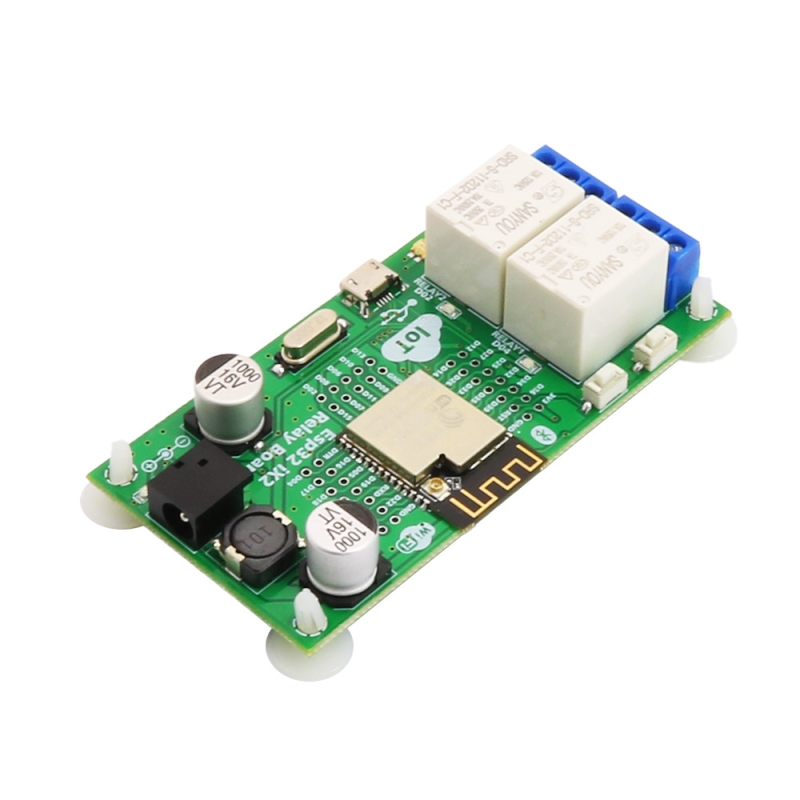

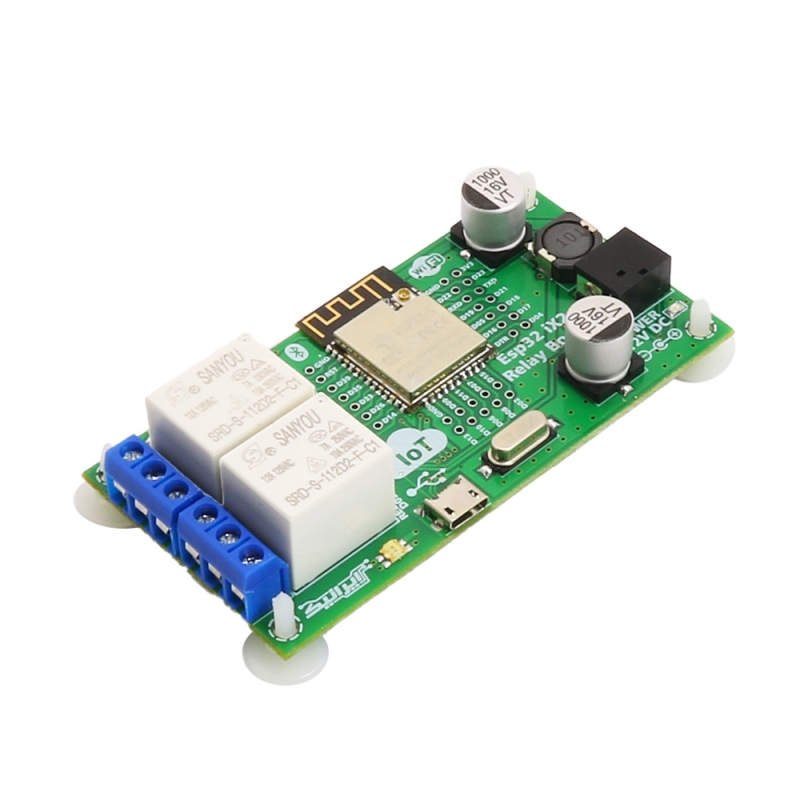

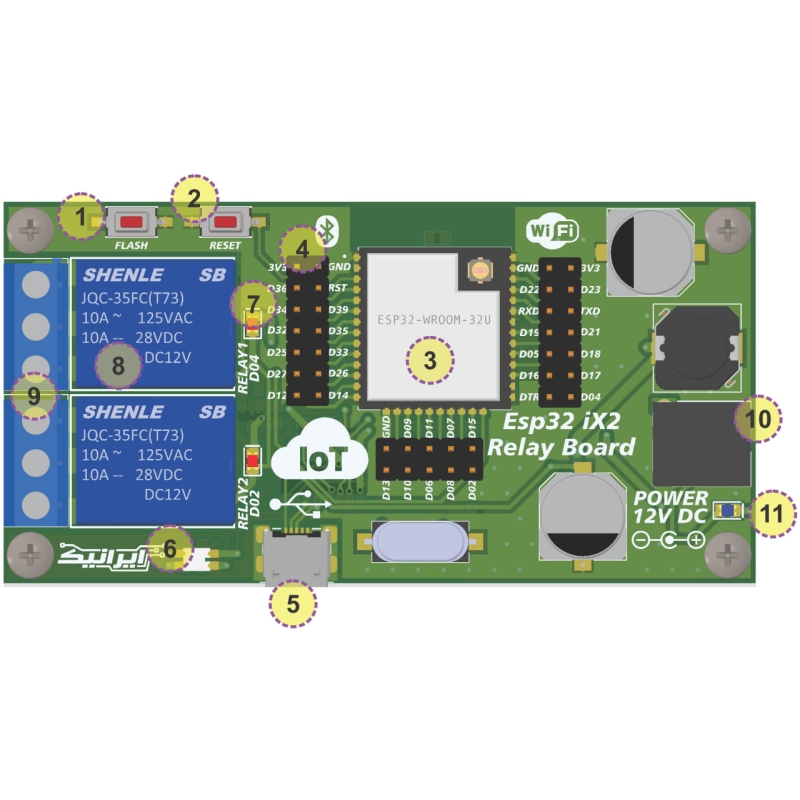

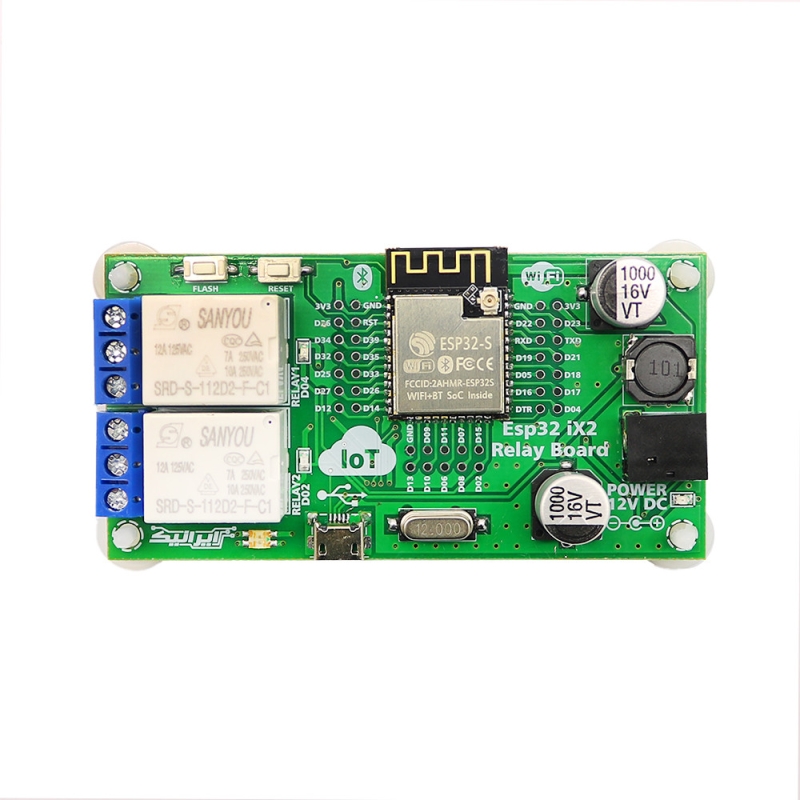

امکانات برد توسعه:

1- شستی FLASH متصل به GPIO0
2- شستی ریست
3- ماژول ESP32
4- خروجی تمامی پایه های ESP32
5- ورودی USB MICRO جهت پروگرام نمودن ماژول
6- LED های RX و TX مربوط به پورت سریال
7- LED های مربوط به رله های برد
8- رله های 7 آمپر 220 ولت
9- خروجی های رله ( وسط مشترک)
10- ورودی آداپتور جک استاندارد 5 میلی متری 12 ولت یک آمپر
11- LED نشانگر ورودی تغذیه

برنامه نمونه جهت راه اندازی برد:

ابتدا برنامه IRANICBoard_ESP32_WebServer_3011027068.ino را از اینجا دانلود کنید.
سپس در قسمت نام شبکه و پسور در برنامه، اطلاعات اینترنت خود را وارد کنید.
برنامه را کامپایل و آپلود کنید.
در اولین ارتباط در قسمت سریال، آی پی دستگاه به شما نشان داده می شود. در صورتی که آی پی را در هر مرورگری که به این شبکه وصل است متصل کنید، می توانید رله ها را روشن و خاموش کنید.

** برنامه برای کامپایلر آردوینو می باشد.
** در صورتی که برای اولین بار است از برنامه های آردوینو استفاده می کنید، حتما کتابخانه های WebSockets و ESPAsyncWeb را نصب کنید.
** درایور مبدل USB به سریال را می توانید از اینجا دانلود و نصب کنید.
