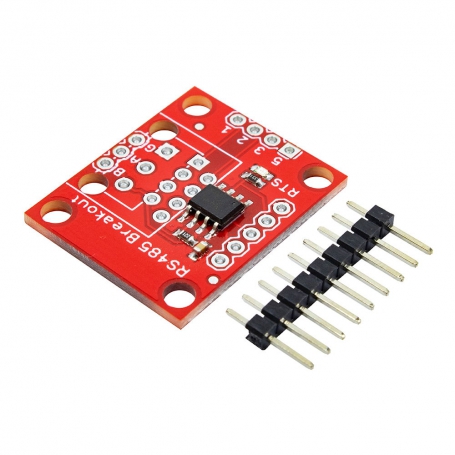

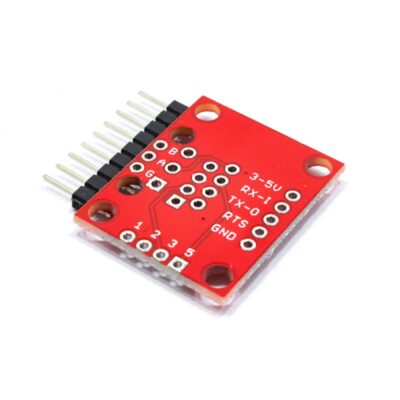

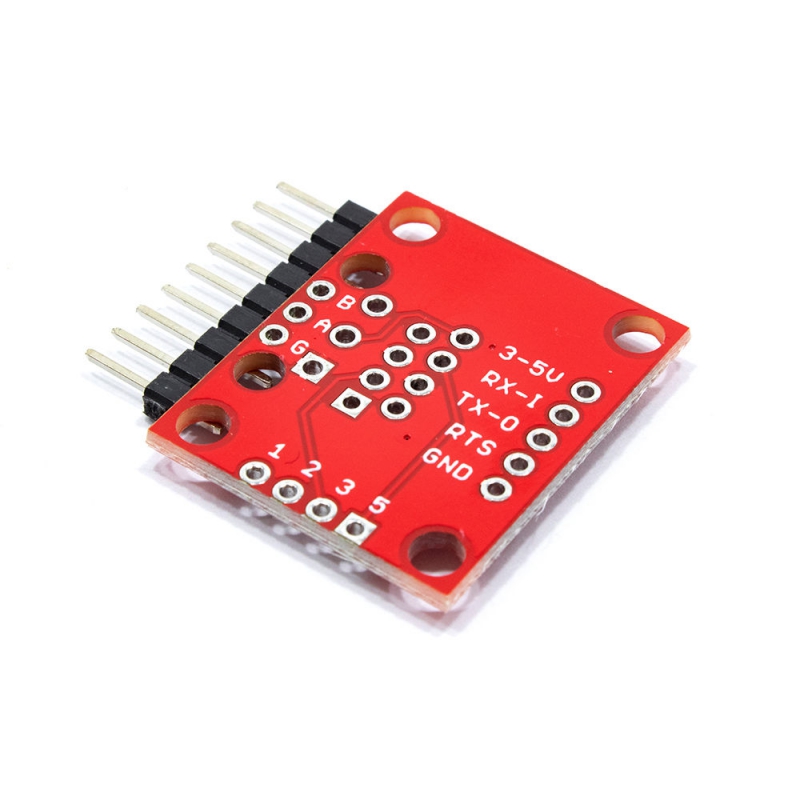

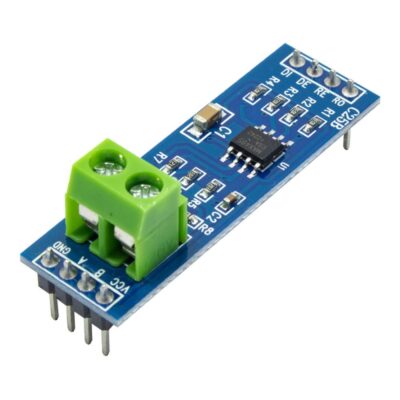

برد Breakout مبدل RS485 به TTL

این برد مبدل RS-485 بر اساس تراشه MAX485 طراحی شده است و می‌تواند جریان سریال UART را به RS-485 تبدیل کند. تراشه SP3485 به عنوان یک فرستنده-گیرنده نیمه‌دوplex عمل می‌کند؛ به این معنی که در هر لحظه فقط در یک جهت قادر به انتقال داده است، اما می‌تواند با سرعت انتقال تا 10Mbps کار کند. این برد با مصرف توان بسیار کم تنها به یک منبع تغذیه +3.3V نیاز دارد.
این برد شامل تراشه MAX485، خازن فیلتر و سایر اجزای لازم می‌باشد که مطابق با شماتیک مدار طراحی شده‌اند.

خروجی RS-485 در این برد به سه نوع اتصال متفاوت ارائه شده است:
کانکتور RJ-45
ترمینال پیچی 3 پین 3.5 میلی‌متری
هدر 3 پین با فاصله پایه 0.1 اینچ
توجه: هیچ‌یک از این کانکتورها به‌صورت نصب‌شده روی برد ارائه نمی‌شوند.

ویژگی‌ها

 مجهز به تراشه MAX485 و قطعات پشتیبانی‌کننده
 قابلیت کارکرد با منبع تغذیه +3.3V
 سازگار با منطق +5.0V
 کنترل فعال/غیرفعال بودن فرستنده و گیرنده از طریق خط RTS
 محدوده ولتاژ ورودی -7V تا +12V
 پشتیبانی از حداکثر 32 ترانسیور در باس سریال
 محافظت در برابر اتصال کوتاه خروجی درایور

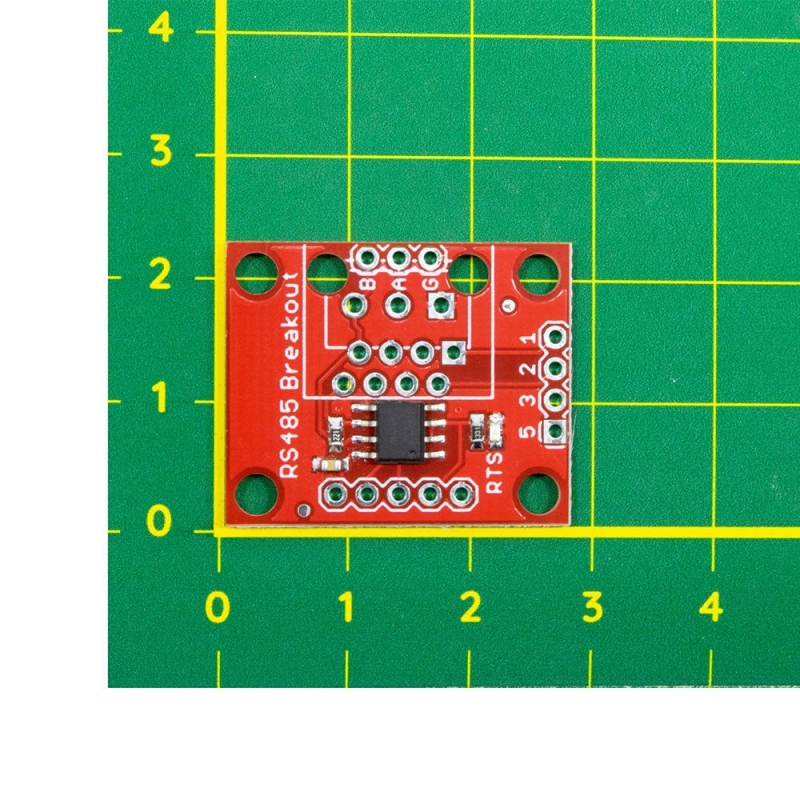

 ابعاد: 0.9 × 1.0 اینچ

 برد مبدل MAX485 انتخابی عالی برای پروژه‌های ارتباط سریال صنعتی، شبکه‌های طولانی RS-485 و کاربردهای مشابه است.

Description

This is a breakout board for the MAX485 RS-485 transceiver IC, which will convert a UART serial stream to RS-485. The SP3485 is a half-duplex transceiver, so it can only communicate one way at a time, but it can reach transmission speeds of up to 10Mbps. This board requires a very low amount of power and can operate from a single +3.3VDC supply.

This breakout board includes the MAX 485 RS-485 transceiver, filter capacitor, and other components shown on the schematic. We’ve broken out the RS-485 output to three different connections: (1) an RJ-45 connector, (2) a 3-pin 3.55mm screw terminal, and (3) a 3-pin 0.1″ pitch header; none of these output connectors come populated.

Feature

Fully equipped with MAX485 RS-485 transceiver and supporting components
Operates from a single +3.3V supply
Interoperable with +5.0V logic
RS-485 input/output broken out to RJ-45 connector, 3.5mm screw terminal, and 0.1″ pitch header
Driver/Receiver Enable connected to RTS line
-7V to +12V Common-Mode Input Voltage Range
Allows up to 32 transceivers on the serial bus
Driver Output Short-Circuit Protection
Dimensions: 0.9×1.0″
