تاچ پنل صوتی و هوم سنتر اندرویدی WiFi/Zigbee لمسی هوشمند 10.1 اینچ ولوم دار TUYA

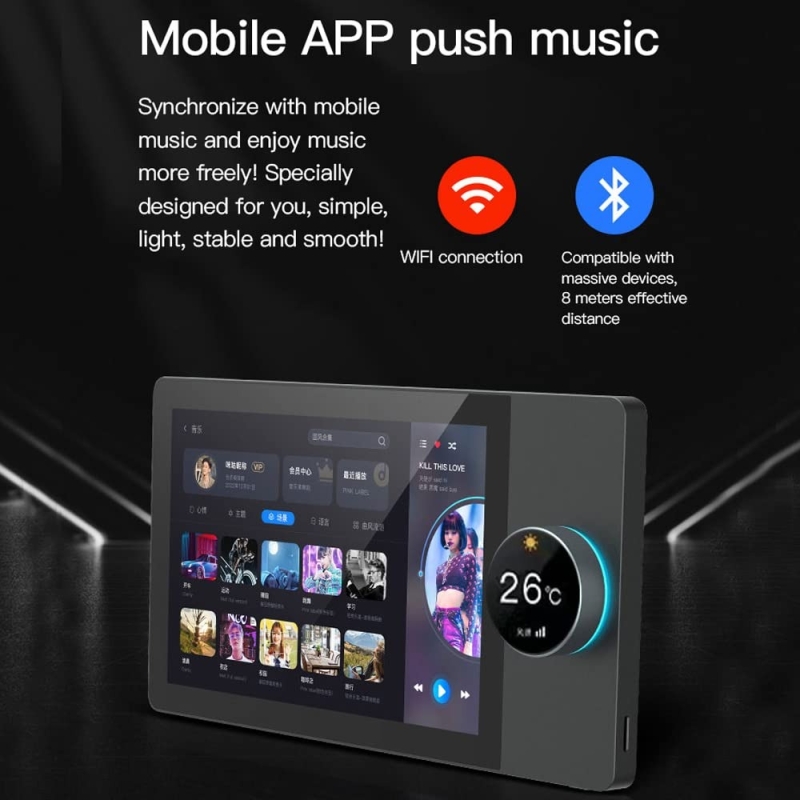

این دستگاه یک پنل مرکزی لمسی هوشمند است که امکان کنترل تجهیزات هوشمند خانه را از طریق Wi-Fi و یا Zigbee فراهم می‌کند. همچنین این پنل از طریق نرم‌افزار موبایل نیز قابلیت کنترل داشته و کاربران می‌توانند از طریق گوشی هوشمند خود، تنظیمات متنوعی مانند روشن و خاموش کردن دستگاه‌ها، تنظیم دما و کنترل روشنایی را انجام دهند.از ویژگی‌های مهم این دستگاه، قابلیت اتصال اسپیکر در دو کانال است که امکان کنترل مستقیم صدا از روی پنل را فراهم می‌کند. برای هر کانال اسپیکر، می‌توان از بلندگوهای 10 تا 25 وات با امپدانس 4 تا 8 اهم استفاده کرد.

مشخصات فنی

طراحی و صفحه نمایش :

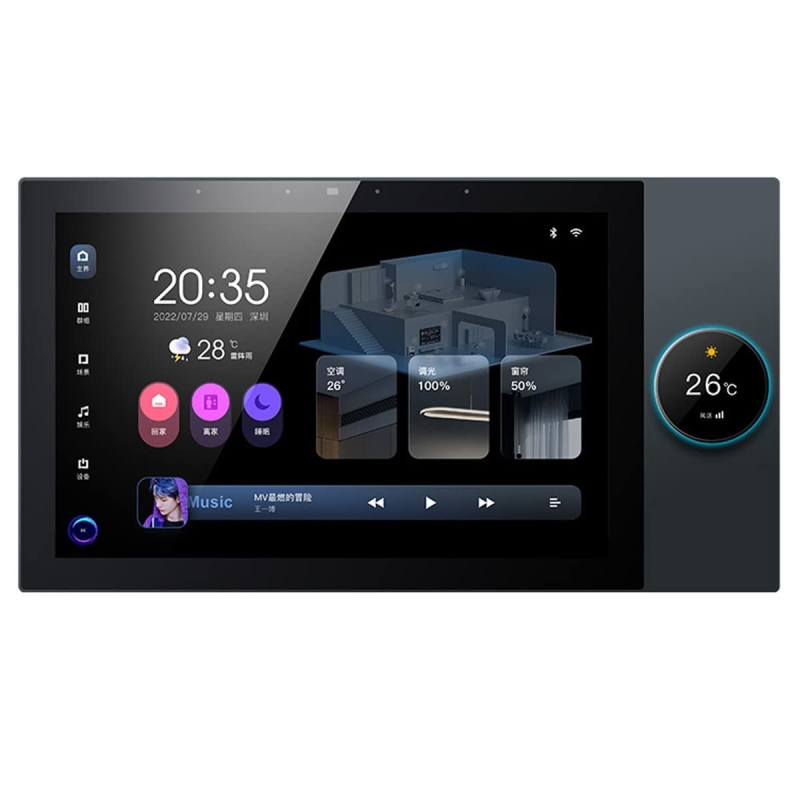

صفحه نمایش 10.1 اینچی با وضوح 1920×1200 پیکسل از نوع HD IPS.
طراحی مدرن و کم‌حجم مناسب برای نصب در محیط‌های مختلف.
رابط کاربری لمسی با پاسخ‌دهی سریع.

مشخصات سخت‌افزاری :
ولتاژ کاری: 110 تا 240 ولت AC (50 تا 60 هرتز).
دو کانال توان هر کانال: 100 وات (مناسب برای روشنایی و سایر تجهیزات).
دارای دو کانال برای اتصال اسپیکر.
قابلیت اتصال بلندگوهای 10 تا 25 وات.
امپدانس اسپیکر قابل نصب: 4 تا 8 اهم.
قابلیت اتصال AUX به ترمینال‌های پشت پنل.

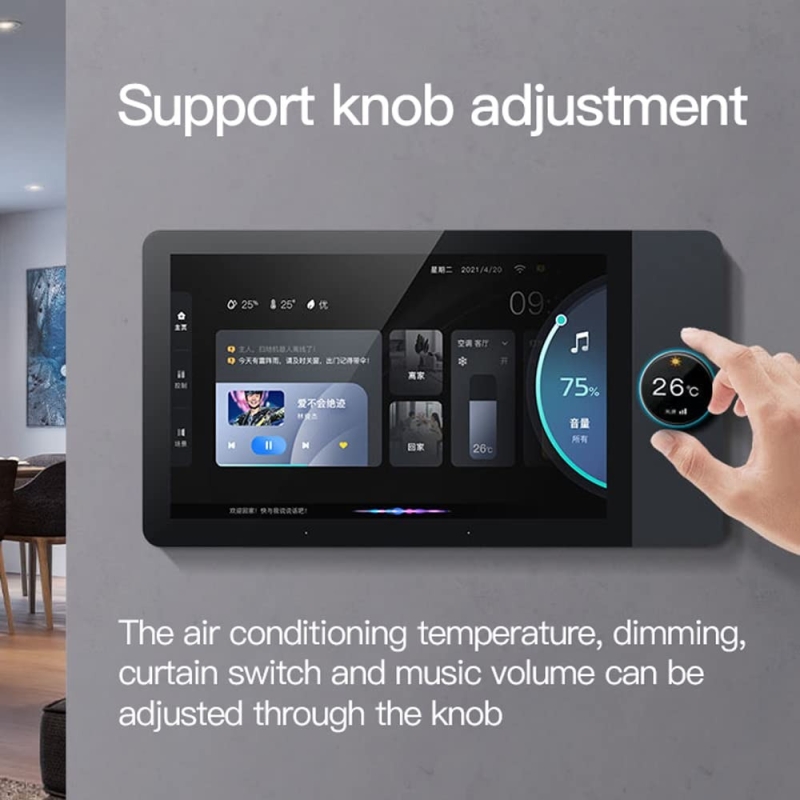

دارای کنترل ولوم بر روی پنل.
قابلیت اتصال TF-card.

اتصالات و ارتباطات :
پشتیبانی از Wi-Fi، Bluetooth و Zigbee برای ارتباط بی‌سیم با سایر تجهیزات هوشمند.
دارای ورودی LAN از نوع RJ45 با پوشش حداکثر 10 تا 100 متر.
مجهز به کانکتور RS485 برای اتصال به سیستم‌های صنعتی و هوشمندسازی حرفه‌ای.
دارای دو خروجی رله L1 و L2.

توان و شرایط کاری :
محدوده دمای کاری: 0 تا 40 درجه سانتی‌گراد.
محدوده رطوبت کاری: 5 تا 90 درصد.
ابعاد: 297x162x10 میلی‌متر.
وزن: 210 گرم.

نحوه نصب و راه‌اندازی

اتصال سیم‌ها و متعلقات: سیم‌کشی برق و سایر متعلقات را به دستگاه متصل کنید.

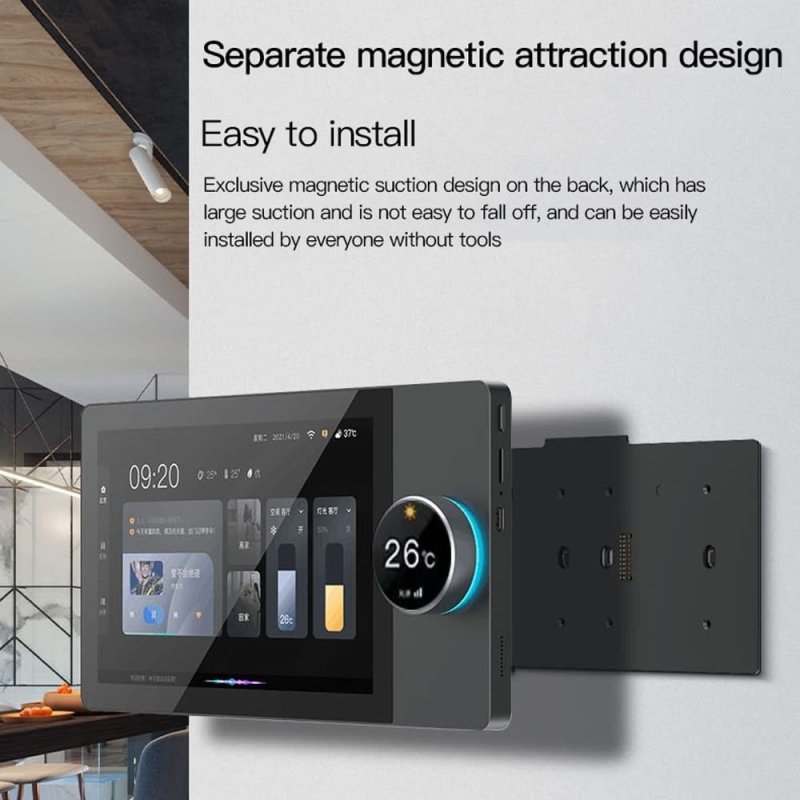

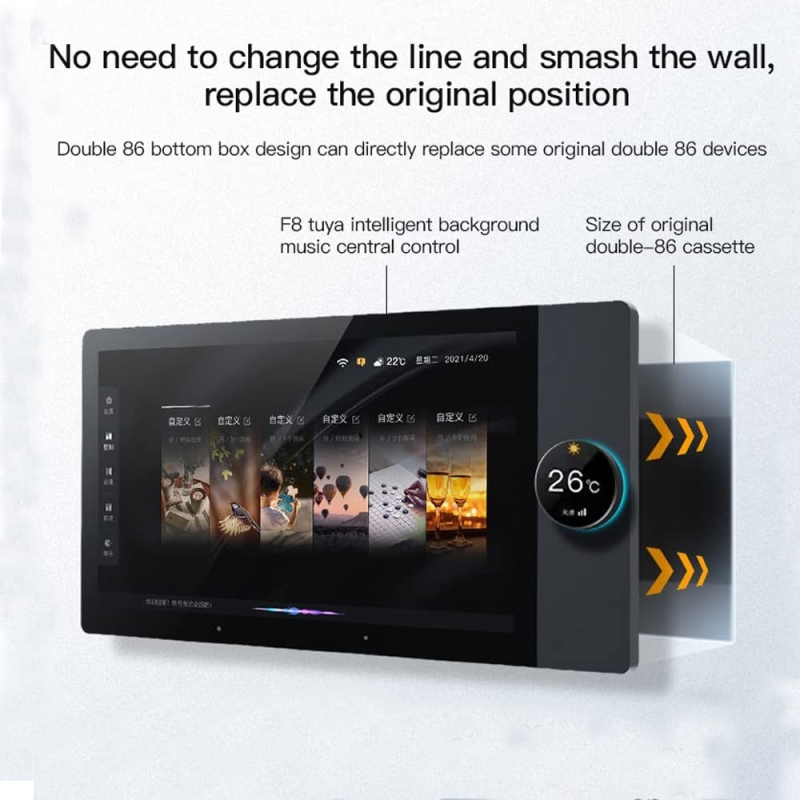

نصب روی دیوار: پس از اتصال سیم‌ها، پنل را در جای خود قرار دهید.
اتصال به برق: فیوز برق را وصل کنید تا دستگاه روشن شود.
اتصال به Wi-Fi: دستگاه را به شبکه متصل کنید و از طریق نرم‌افزار موبایل تنظیمات لازم را انجام دهید.

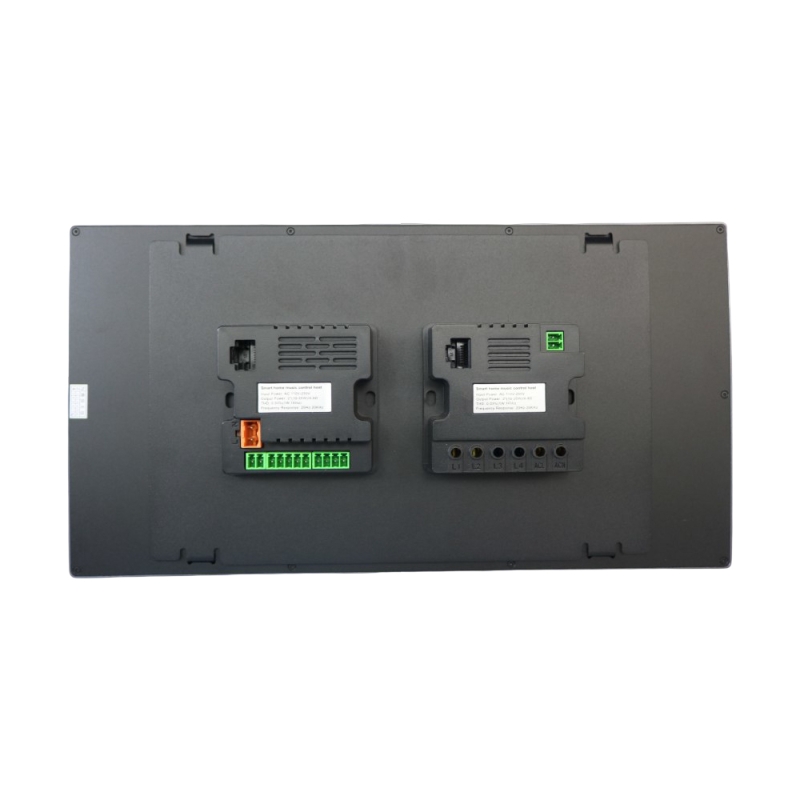

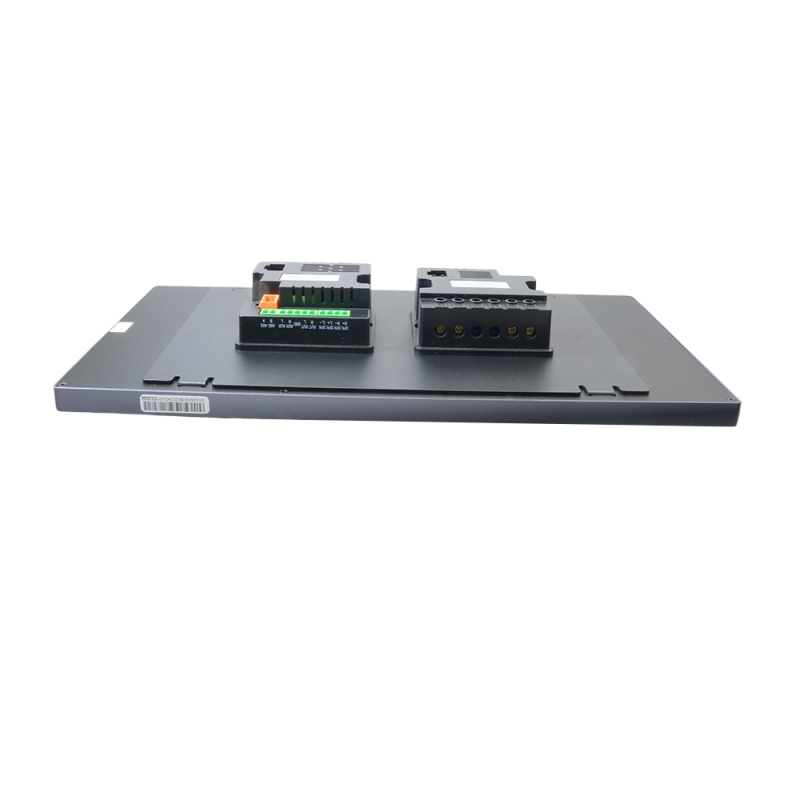

سیم‌کشی

ورودی‌های L و N برای اتصال برق شهری (فاز و نول).
خروجی‌های L1 و L2 برای اتصال به تجهیزات مورد نظر (با نول مشترک).
دارای ورودی LAN از نوع RJ45 و کانکتور RS485 برای ارتباط با تجهیزات دیگر.
دارای خروجی برای نصب دو کانال اسپیکر 10 تا 25 وات با امپدانس 4 تا 8 اهم.
دارای ورودی AUX برای اتصال به تجهیزات صوتی.

نکات مهم هنگام استفاده

از وارد کردن فشار زیاد بر روی صفحه لمسی خودداری کنید تا طول عمر آن افزایش یابد.
از نصب دستگاه در محیط‌های دارای رطوبت بالا یا تماس مستقیم با آب خودداری کنید.
به هنگام نصب، اتصال سیم‌های برق را با دقت انجام دهید تا از آسیب به دستگاه جلوگیری شود.

این پنل مرکزی لمسی هوشمند با طراحی زیبا و قابلیت‌های ارتباطی متنوع، امکان مدیریت هوشمند تجهیزات خانگی را فراهم می‌آورد. پشتیبانی از Wi-Fi و Zigbee ، ورودی LAN، RS485، دو خروجی رله و قابلیت اتصال اسپیکر، این دستگاه را به گزینه‌ای ایده‌آل برای خانه‌های هوشمند و محیط‌های اداری تبدیل کرده است.

Introduction

This product is a smart central touch panel that allows you to control your smart home devices via Wi-Fi. The central intelligent touch panel can also be controlled by mobile software. By installing the relevant software on your smartphone and connecting the central panel to the local Wi-Fi network, you can easily control smart devices and perform various settings such as turning on and off, temperature adjustment, brightness control, etc. Also, this panel has the ability to connect speakers in 2 channels and provides the possibility of direct control from the panel. For each speaker channel of this device, you can use 10 to 25 watts speakers with an impedance of 4 to 8 ohms.

Specifications

Working voltage: 110 V to 240 V AC (50 to 60 Hz)
Display screen: 10.1 inches
Screen resolution: 1920×1200 HD IPS type
Two power channels of each channel: 100 watts (for lighting, etc.)
It has two channels for connecting speakers
Ability to connect 10 to 25 watt speakers
Speaker impedance can be installed from 4 to 8 ohms
Ability to connect AUX to the terminals on the back of the panel
Has a volume on the panel
TF-card connection capability
Communication protocols: Wi-Fi , Zigbee
Working temperature: 0 to 40 degrees Celsius
Working weight: 5 to 90 percent
It has an RJ45 type LAN input, the coverage distance is 10 to 100 meters
Has RS485 connector
It has two relay outputs L1, L2
Size: 297x162x10 mm
Weight: 210 grams
