درایور استپر موتور LV8729 ویژه پرینتر سه بعدی

درایور استپر موتور LV8729 یک کنترل استپرموتورهای با جریان کمتر از 1.5 آمپر است. این درایور به لطف طراحی دقیق و تقسیم‌بندی بالا تا 1/128 میکرواستپ، حرکتی ساکت، نرم و دقیق را در استپر موتور فراهم می‌کند. LV8729 بر پایه کنترل جریان PWM عمل می‌کند و برای پروژه‌هایی با نیاز به عملکرد روان مانند پرینتر سه‌بعدی، دستگاه‌های CNC، حکاکی لیزری و انواع ماشین‌های حرکتی دقیق بسیار مناسب است. این ماژول به‌صورت گسترده با انواع بردهای محبوب مانند MKS Base, MKS Gen, MKS Robin, RAMPS 1.4 و نسخه‌های مختلف برد کنترل 1.5 و 1.6 سازگار است.

مشخصات

• ولتاژ کاری: از 6 ولت تا 36 ولت (ولتاژ پیشنهادی 12 ولت)
• حداکثر جریان خروجی: 1.5 آمپر
• نوع کنترل: کنترل جریان PWM برای موتور استپ دو قطبی
• رزولوشن میکرو‌استپ:
  • 1
  • 1/2
  • 1/4
  • 1/8
  • 1/16
  • 1/32
  • 1/64
  • 1/128
• طراحی: برد 4 لایه برای عملکرد پایدار و انتقال حرارت بهتر
• ورودی سیگنال: سیگنال CLK برای تحریک مرحله‌ای

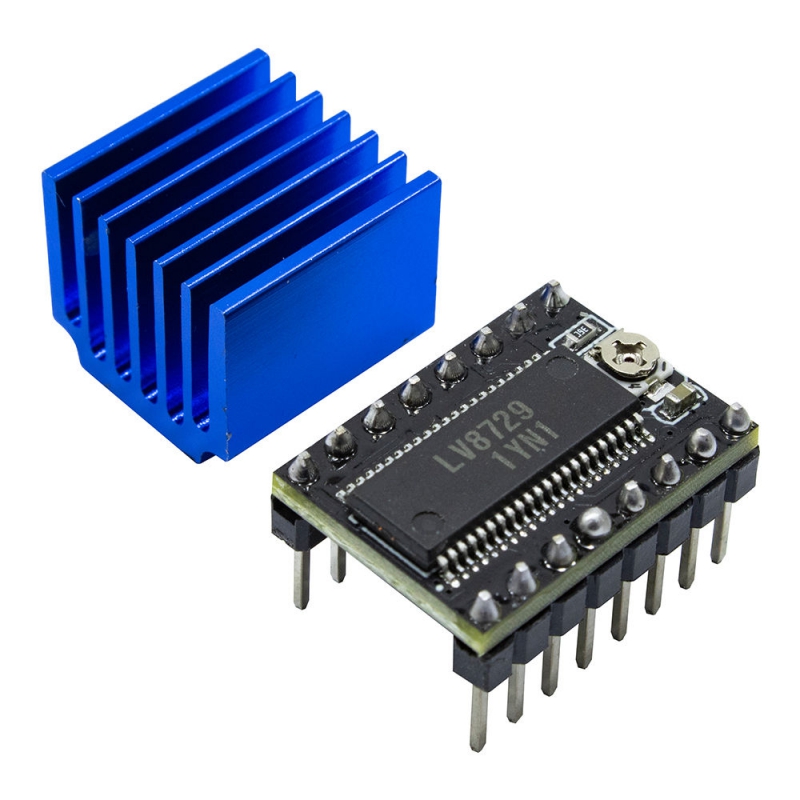

• ابعاد کوچک و نصب آسان روی هیت‌سینک یا شیلد پرینتر سه‌بعدی

کاربردها

• کنترل دقیق استپر موتور در پرینترهای سه‌بعدی
• ارتقاء درایورهای noisy در پروژه‌های حساس به صدا
• دستگاه‌های CNC کوچک و رومیزی
• ماژول حکاکی لیزری و پلاترهای دقیق
• انواع ماشین‌های حرکتی با نیاز به دقت بالا
• پروژه‌های DIY مبتنی بر Arduino، RAMPS، MKS، و غیره

ویژگی‌ها

• عملکرد بسیار بی‌صدا در حالت 64 و 128 میکرواستپ
• مناسب برای استپر موتورهای Nema با جریان زیر 1.5 آمپر
• سازگار با اکثر بردهای رایج کنترلی در پرینترهای سه‌بعدی
• نصب آسان و طراحی ماژولار
• دقت بالا در موقعیت‌یابی موتور
• قابلیت کنترل با سیگنال‌های ساده CLK و DIR
• انتخاب ایده‌آل برای جایگزینی درایورهای A4988 در پروژه‌های حساس به نویز صوتی

Introduction

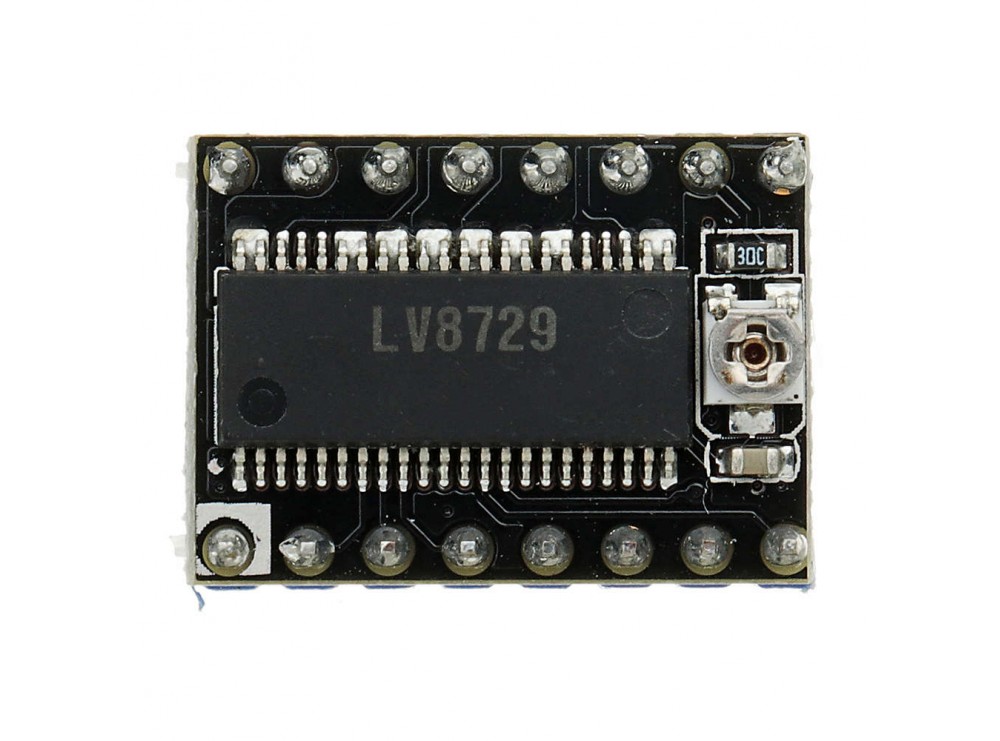

The Ultra quiet LV8729 4-layer Substrate Stepper Motor Driver module with 128 subdivisions is a Best suited Moter Driver for Nema stepper motor whose current is less than 1.5A, which makes motor steady, quiet and precise.
The LV8729 is a PWM current-controlled micro step bipolar stepping motor driver. This driver can perform eight times of excitation of the second phase to 32W1-second phase and can drive simply by the CLK input.
It has a wide range of Operating voltage range i.e. 6V-36V, the proposed voltage is 12V Support subdivisions of 1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128 with product Process of four-layer PCB board. In the 64 subdivision or 128 subdivision controller, it has a better ultra-quiet effect.
