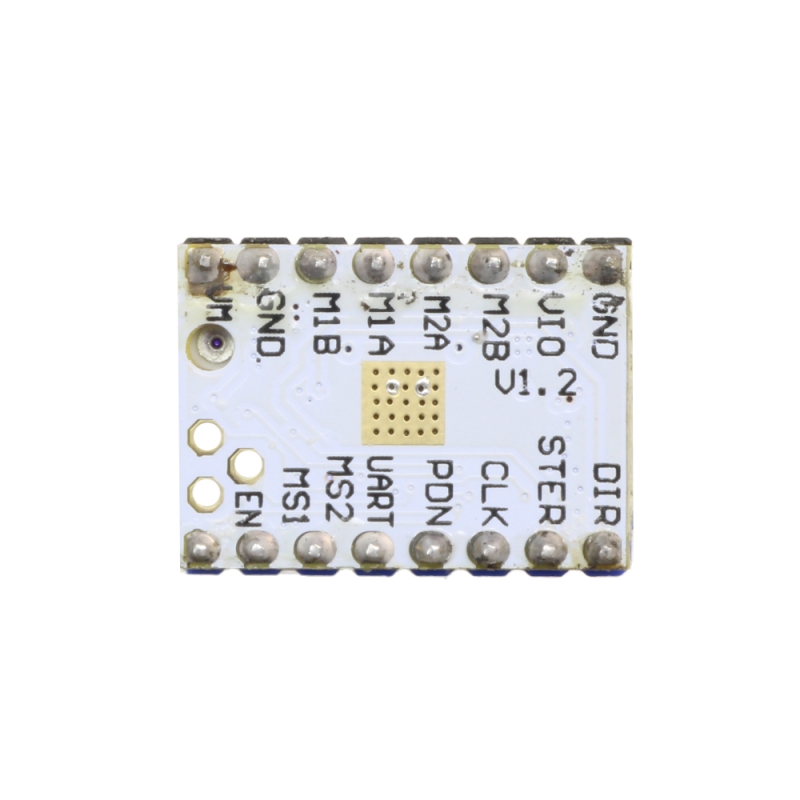

درایور استپر موتور TMC2208 مناسب 3D-Printer و CNC ورژن v1.2

درایور TMC2208 یک چیپ فوق‌العاده کم‌صدا برای کنترل استپر موتورهای دو فاز است که با جریان پیوسته 1.4A و جریان پیک 2A در محدوده ولتاژ 4.75V تا 36V کار می‌کند. این درایور دارای 256 میکروپله بوده و با استفاده از واحد MicroPlyer، کنترل سینوسی دقیق را حتی در سیستم‌هایی با فرکانس پالس محدود امکان‌پذیر می‌سازد.

به لطف فناوری پیشرفته StealthChop2، حرکت موتور کاملاً بی‌صدا و بهینه‌شده برای پرینترهای سه‌بعدی است. این درایور کاملاً سازگار با الکترونیک پرینترهای سه‌بعدی موجود بوده و بدون نیاز به طراحی مجدد، امکان جایگزینی مستقیم با TMC2100 را فراهم می‌کند. همچنین، مصرف انرژی پایین‌تر و گرمای کمتر نسبت به مدل‌های قدیمی‌تر دارد.

مشخصات

مدل: TMC2208
رابط کنترل: STEP/DIR

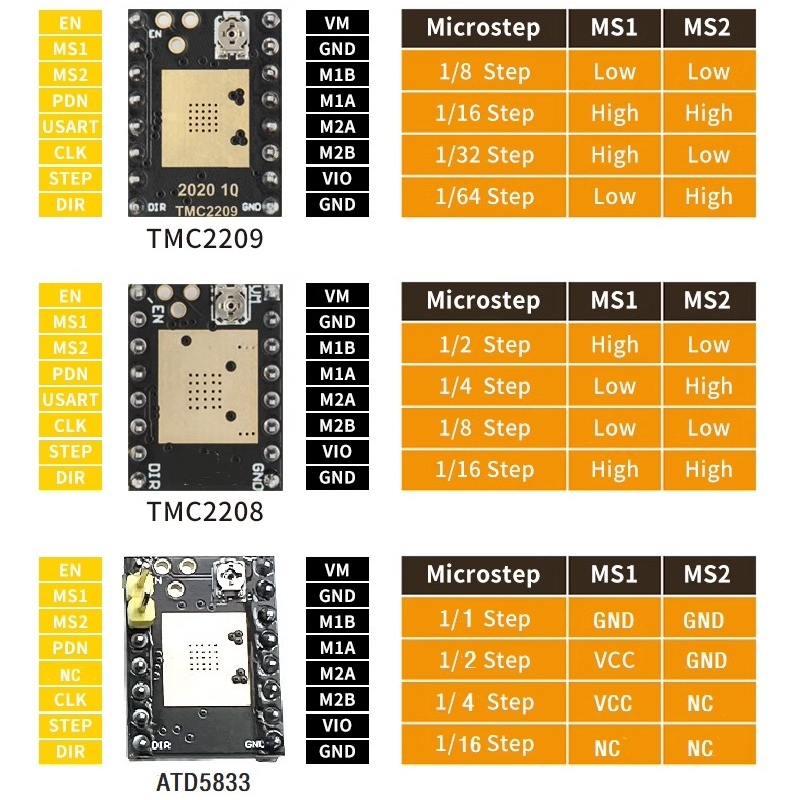

روش تنظیمات: پین‌های CFG یا ارتباط UART
تعداد ریزگام‌ها: تا 256 میکروپله
ولتاژ منطقی (VIO): 3 تا 5 ولت
ولتاژ موتور (VM): 5.5 تا 36 ولت
حداکثر جریان فازی موتور: 1.2A RMS، 2.0A پیک
مقاومت داخلی (RDS(on)): کمتر از 0.3 اهم
فناوری StealthChop2 برای عملکرد بی‌صدا
فناوری SpreadCycle برای کنترل داینامیک موتور
کاهش خودکار جریان در حالت استندبای
سازگاری سخت‌افزاری با درایورهای StepStick و Pololu A4988

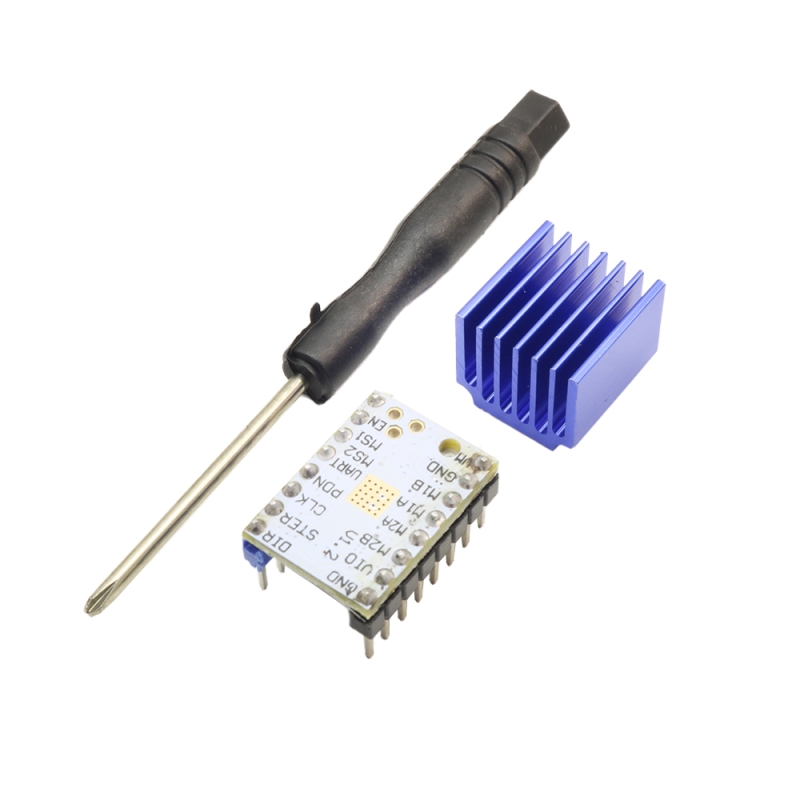

 قطعات قرار گرفته در پشت برد برای بهبود انتقال حرارت

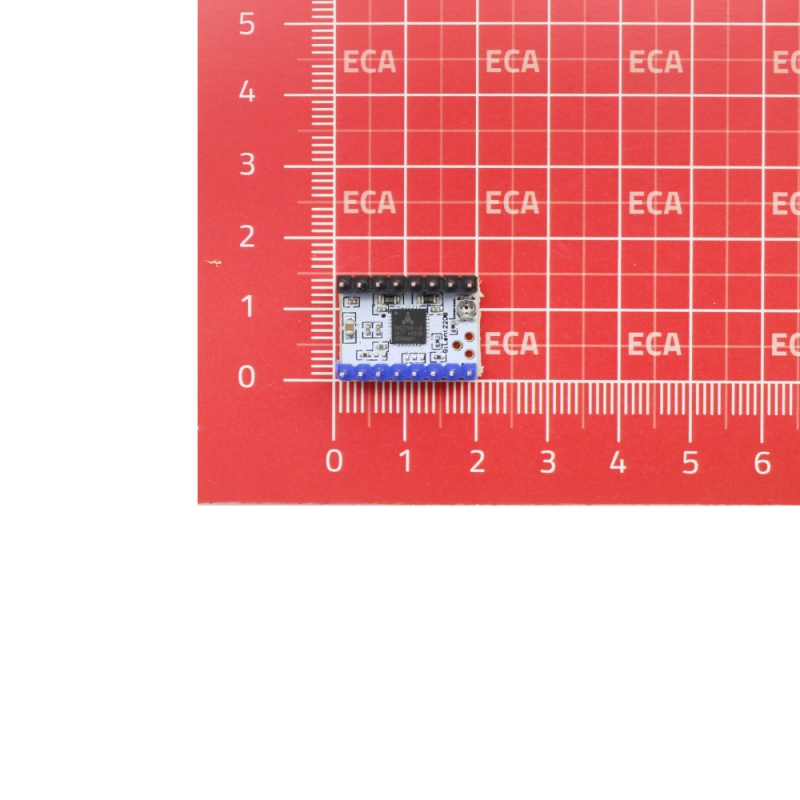

ابعاد :15×20 میلی متر

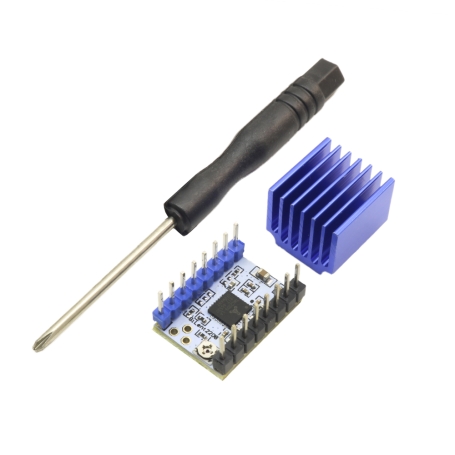

وزن : 2 گرم ( به همراه هیت سینک : 5.5 گرم)

ویژگی‌

حرکت فوق‌العاده نرم و بی‌صدا با StealthChop2™
256 میکروپله واقعی برای دقت بالاتر
مصرف انرژی بهینه و گرمای کمتر نسبت به مدل‌های قدیمی
قابلیت جایگزینی مستقیم با TMC2100 بدون نیاز به تغییر طراحی
سازگاری کامل با بردهای پرینترهای سه‌بعدی

کاربرد

پرینترهای سه‌بعدی
دستگاه‌های CNC و لیزر
روباتیک و اتوماسیون صنعتی
بازوهای رباتیک و سیستم‌های حرکتی دقیق
پروژه‌های DIY و کنترل دقیق استپر موتور

The TMC2208 driver is an ultra-quiet chip for controlling two-phase stepper motors, operating at 1.4A continuous current and 2A peak current in the voltage range of 4.75V to 36V. The driver has 256 microsteps and uses the MicroPlyer unit to enable precise sinusoidal control even in systems with limited pulse frequency.

Thanks to the advanced StealthChop2 technology, the motor movement is completely silent and optimized for 3D printers. The driver is fully compatible with existing 3D printer electronics and allows direct replacement with the TMC2100 without the need for redesign. It also has lower power consumption and less heat than older models.

Specification

Model: TMC2208
Control interface: STEP/DIR
Configuration method: CFG pins or UART communication
Number of microsteps: Up to 256 microsteps
Logic voltage (VIO): 3 to 5 V
Motor voltage (VM): 5.5 to 36 V
Maximum motor phase current: 1.2A RMS, 2.0A peak
Internal resistance (RDS(on)): Less than 0.3 ohm
StealthChop2 technology for silent operation
SpreadCycle technology for dynamic motor control
Automatic current reduction in standby mode
Hardware compatibility with StepStick and Pololu A4988 drivers
Rear-mounted components for improved heat dissipation
Dimensions: 15×20 mm
Weight: 2 g (with heatsink: 5.5 g)
