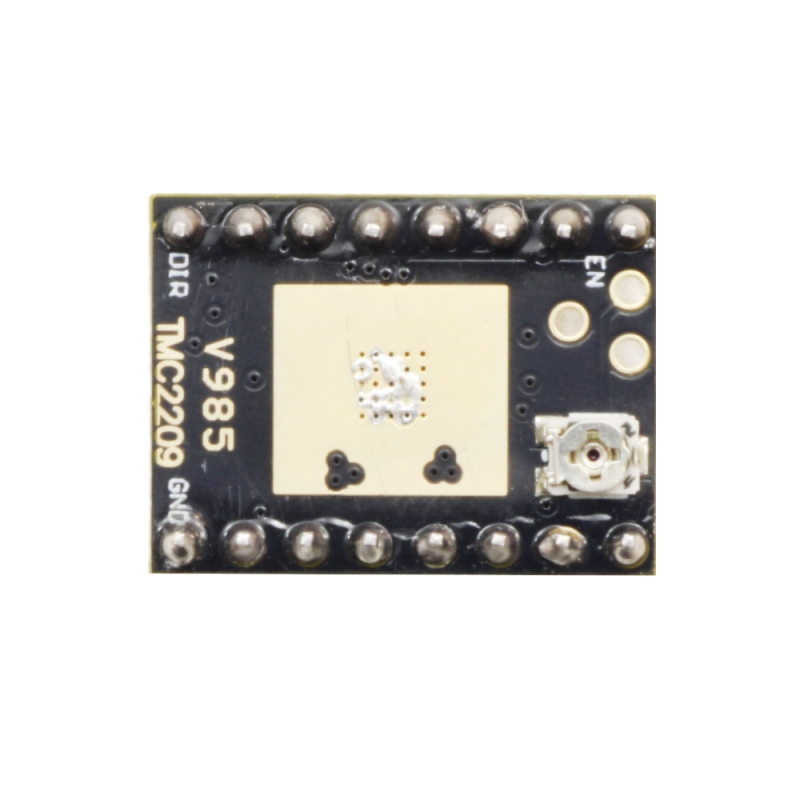

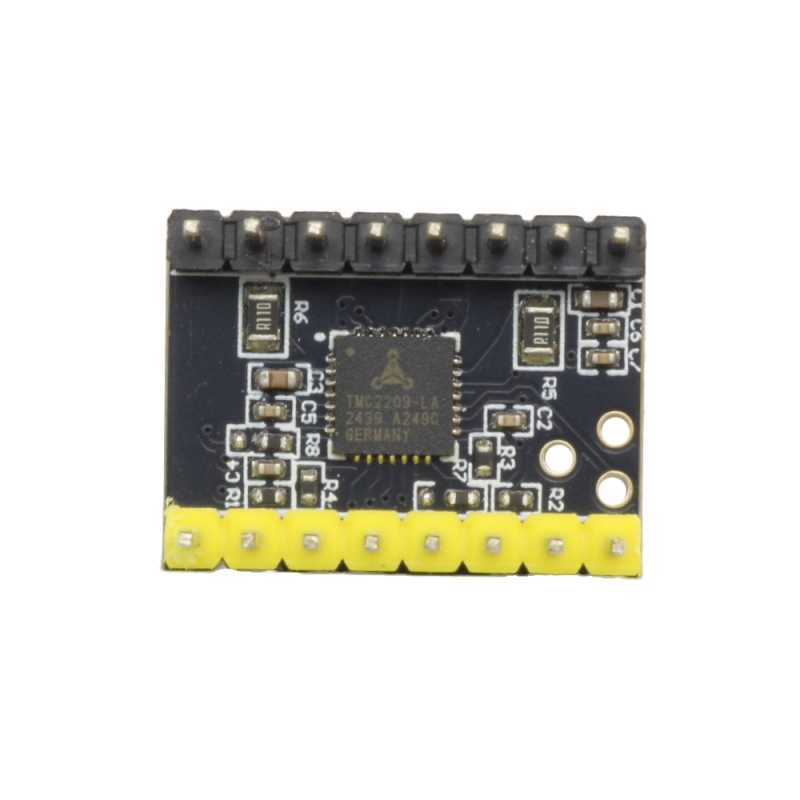

درایور استپر موتور TMC2209 مناسب 3D-Printer و CNC مدل V985

این درایور حرفه‌ای برای کنترل استپر موتورهای دو فاز با جریان کویل حداکثر 2.8A پیک (2A RMS) طراحی شده است. با بهره‌گیری از تکنولوژی‌های پیشرفته‌ای مانند StealthChop2 و SpreadCycle، حرکت موتور را کاملاً نرم، بدون نویز و با کمترین لرزش ممکن می‌سازد. این درایور امکان کنترل با STEP/DIR را با تنظیم ریزگام‌های 8، 16، 32 و 64 فراهم کرده و از میکروپله 256 سطحی با روش MicroPlyer برای بهبود دقت حرکت پشتیبانی می‌کند.

همچنین، این درایور با قابلیت‌های حفاظتی و عیب‌یابی داخلی، بهینه‌سازی مصرف انرژی تا 75% از طریق CoolStep و تشخیص بار و قفل شدن موتور با StallGuard4، یک گزینه ایده‌آل برای پروژه‌های حرفه‌ای و صنعتی محسوب می‌شود.

مشخصات

پشتیبانی از استپر موتورهای دو فاز با حداکثر 2.8A جریان کویل (پیک) / 2A RMS
ولتاژ کاری: 4.75V تا 29V DC

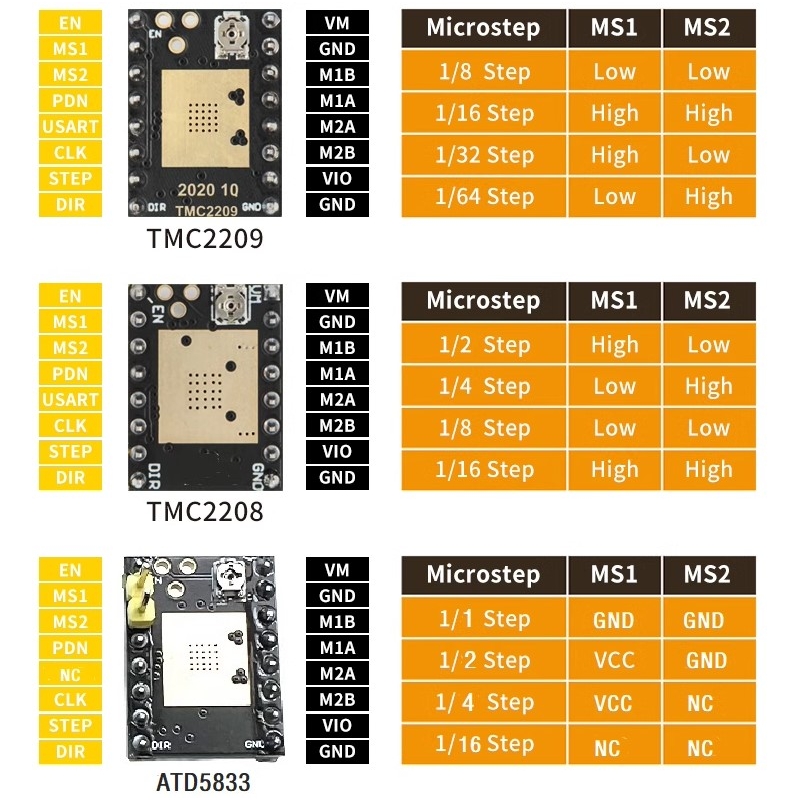

رابط کنترل: STEP/DIR با تنظیمات 8، 16، 32 یا 64 میکروپله
ریزگام نرم و بدون لرزش: MicroPlyer با 256 میکروپله
کنترل بی‌صدا: StealthChop2
کنترل داینامیک موتور: SpreadCycle
تشخیص بار و قفل شدن موتور: StallGuard4
کاهش مصرف انرژی تا 75%: CoolStep
مقاومت داخلی RDS(on) کم: LS 170mΩ & HS 170mΩ در 25°C
حالت استندبای کم‌مصرف برای کاهش مصرف در حالت غیرفعال
مقاومت داخلی سنجش جریان (عدم نیاز به مقاومت خارجی)
قابلیت‌های حفاظتی و عیب‌یابی داخلی
پشتیبانی از ارتباط UART تک‌سیم برای تنظیمات پیشرفته
دارای ژنراتور پالس داخلی برای حرکت مستقل موتور

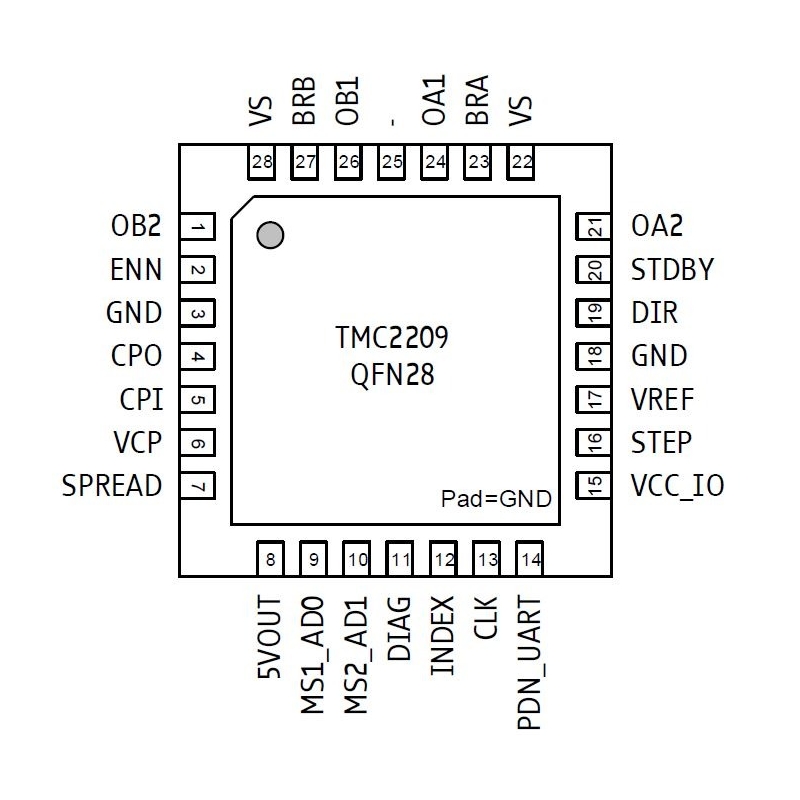

ابعاد فشرده در پکیج QFN با هیت‌سینک داخلی

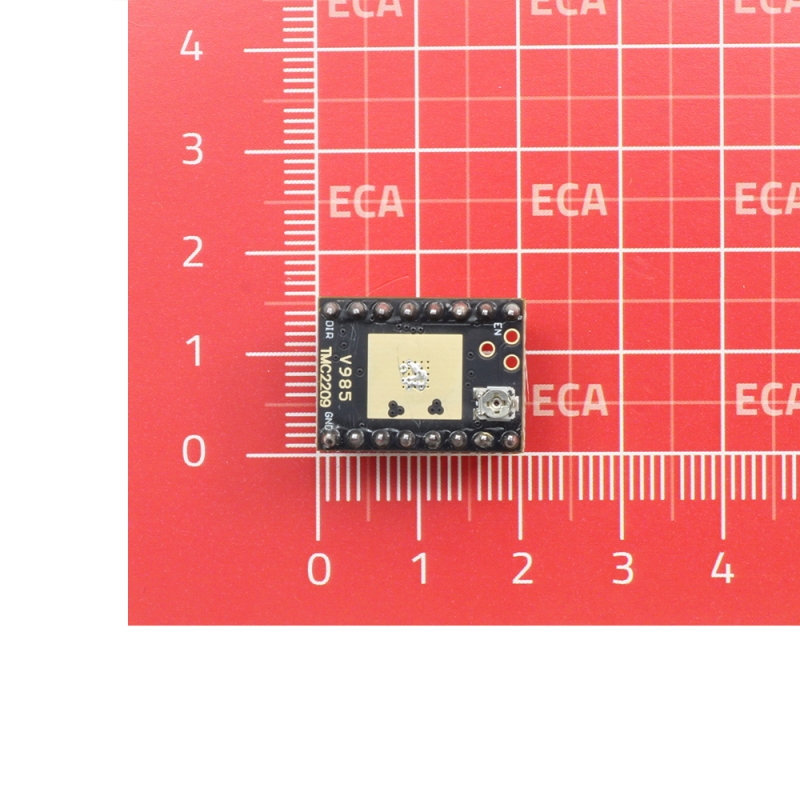

ابعاد :15×20 میلی متر

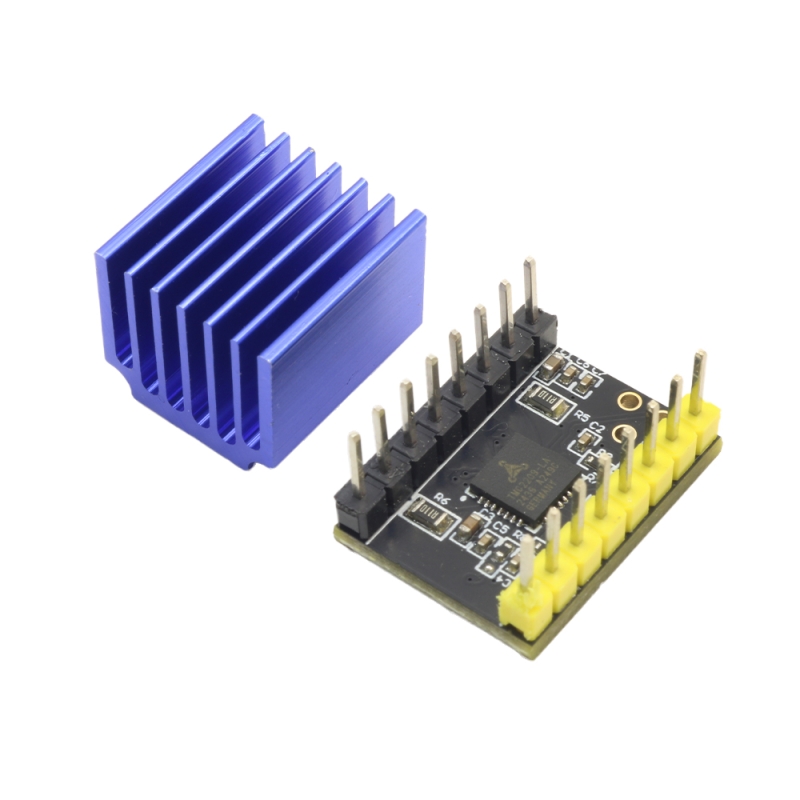

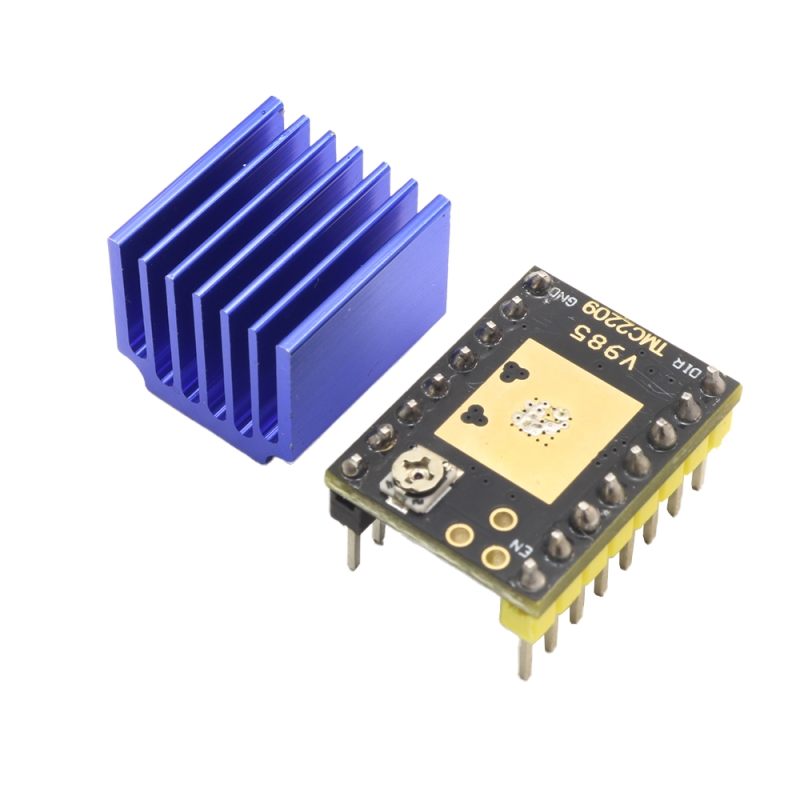

وزن : 2 گرم ( به همراه هیت سینک : 5.5 گرم)

ویژگی‌

حرکت نرم و بی‌صدا با تکنولوژی‌های پیشرفته
کنترل بهینه انرژی و کاهش مصرف
دارای سیستم حفاظتی و تشخیص خطا
مناسب برای پروژه‌های دقیق و صنعتی

کاربرد

پرینترهای سه‌بعدی و دستگاه‌های CNC
بازوهای رباتیک و تجهیزات صنعتی
دستگاه‌های اتوماسیون و روباتیک
پروژه‌های DIY و توسعه محصولات الکترونیکی

Introduction

This professional driver is designed to control two-phase stepper motors with a maximum coil current of 2.8A peak (2A RMS). Using advanced technologies such as StealthChop2 and SpreadCycle, it enables smooth, noise-free and vibration-free motor movement. This driver allows STEP/DIR control with 8, 16, 32 and 64 microstep settings and supports 256-level microstepping with MicroPlyer to improve movement accuracy.

Also, this driver is an ideal choice for professional and industrial projects with built-in protection and diagnostics, energy consumption optimization up to 75% through CoolStep and load and motor lock detection with StallGuard4.

Specifications

Supports two-phase stepper motors with up to 2.8A coil current (peak) / 2A RMS
Operating voltage: 4.75V to 29V DC
Control interface: STEP/DIR with 8, 16, 32 or 64 microstep settings
Smooth and vibration-free microstepping: MicroPlyer with 256 microsteps
Silent control: StealthChop2
Motor dynamics control: SpreadCycle
Load detection and motor lockup: StallGuard4
Reduce power consumption by up to 75%: CoolStep
Low internal RDS(on) resistance: LS 170mΩ & HS 170mΩ at 25°C
Low power standby mode to reduce power consumption in idle mode
Internal current sensing resistor (no external resistor required)
Built-in protection and diagnostics capabilities
Supports single-wire UART communication for advanced settings
Built-in pulse generator for independent movement Motor
Compact dimensions in QFN package with internal heatsink
Dimensions: 15×20 mm
Weight: 2 g (with heatsink: 5.5 g)
