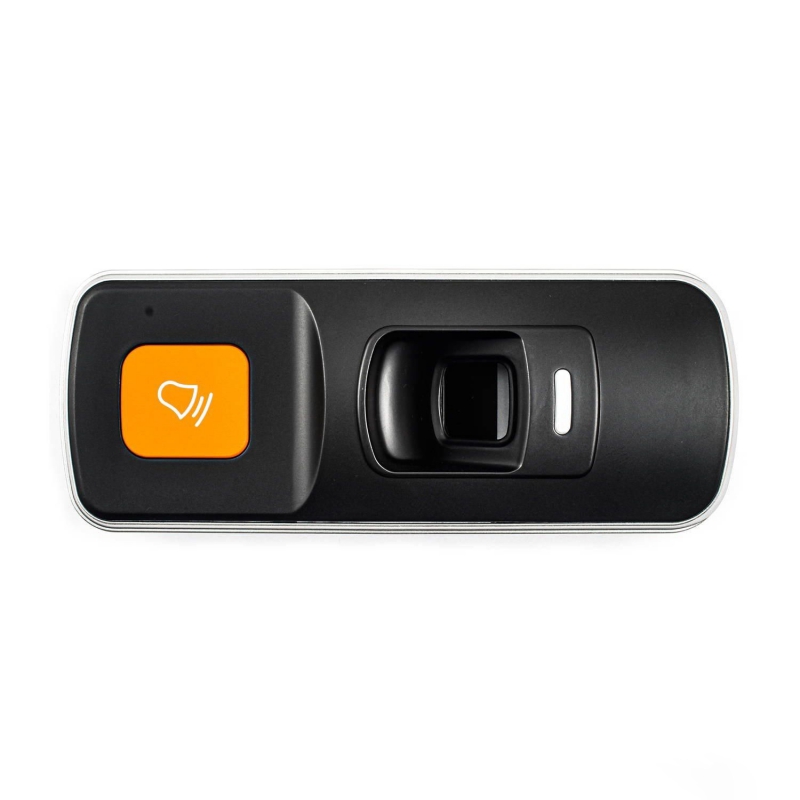

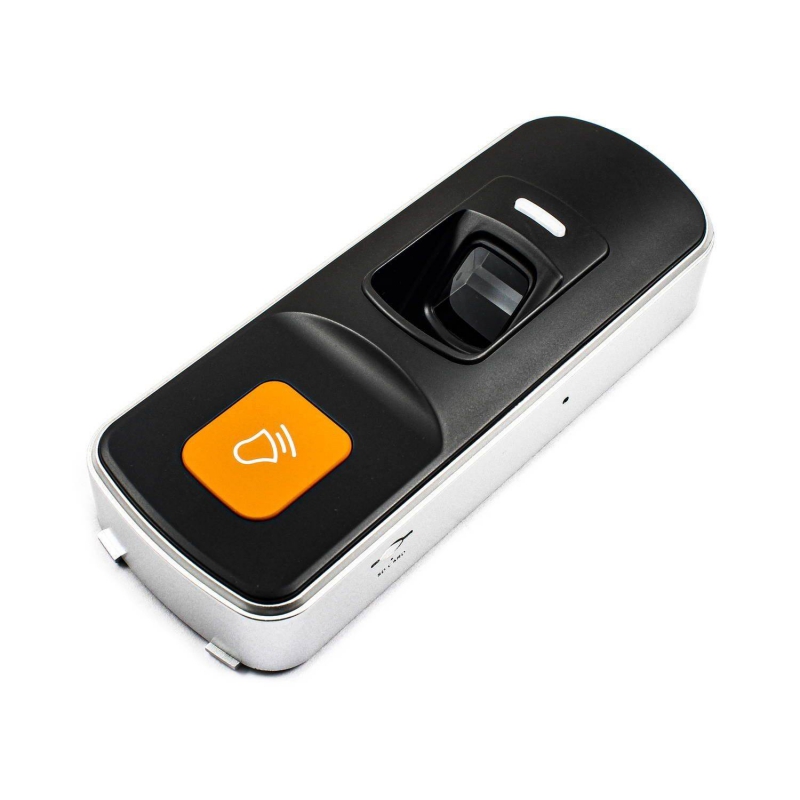

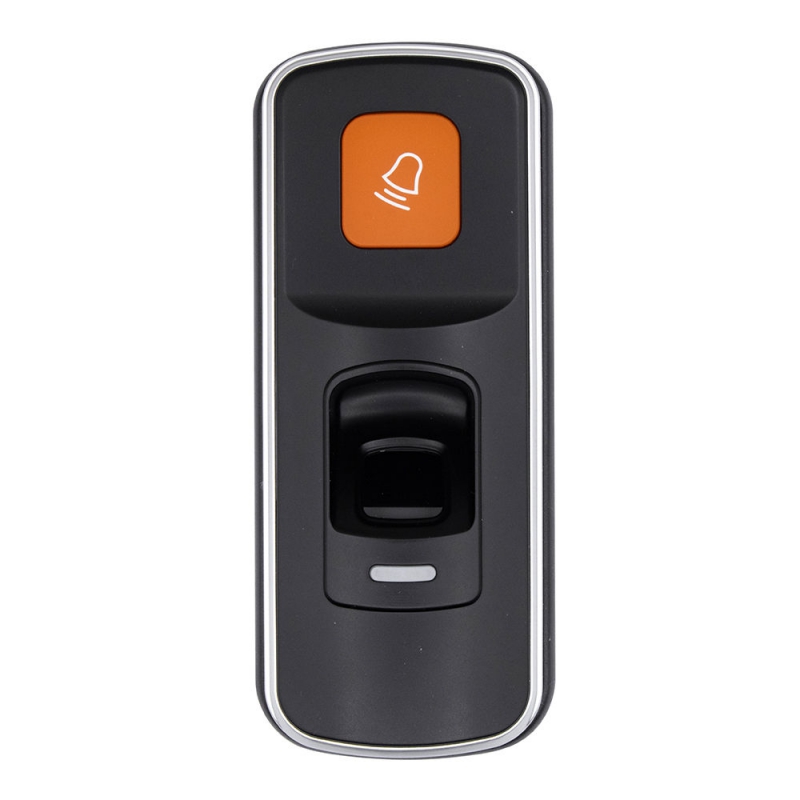

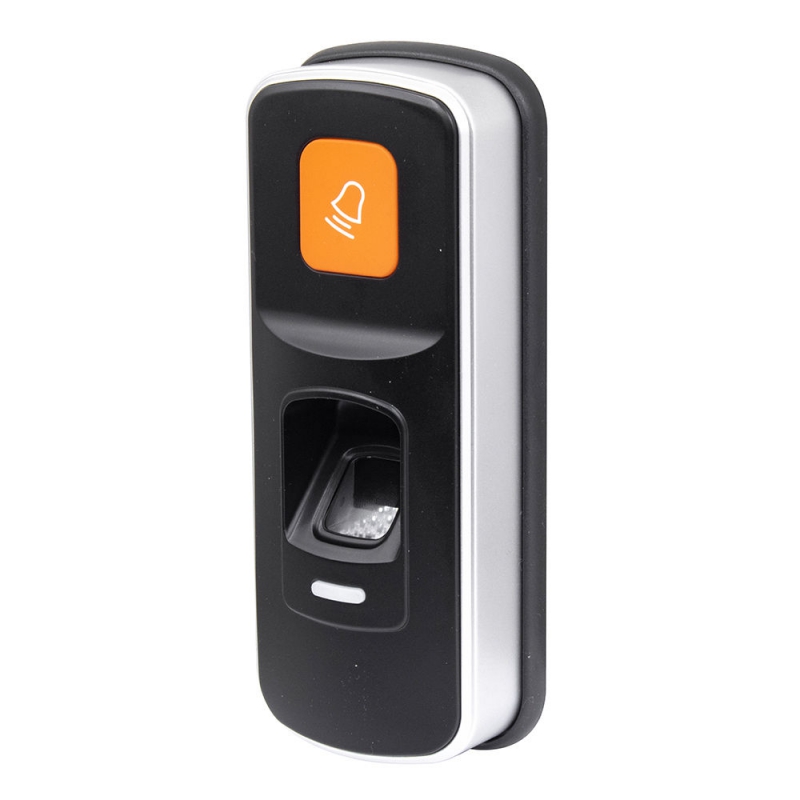

دستگاه اکسس کنترل اثر انگشت و RFID 125KHZ مدل X660

این دستگاه در واقع یک اثر انگشت خوان حرفه ای می باشد که عملکردی دقیق داشته و جهت حضور و غیاب و امور مربوطه بکار می رود و از جدیدترین و پیشرفته ترین تکنولوژی روز دنیا برخوردار است که دارای سنسور اثر انگشت و کارت خوان بوده و می توان برای افراد از هر کدام به دلخواه استفاده کرد. دستگاه دارای الگوریتمی بسیار پیشرفته است که از جدیدترین تکنولوژی برخوردار می باشد که این باعث می شود درصد خطای آن به صفر برسد.

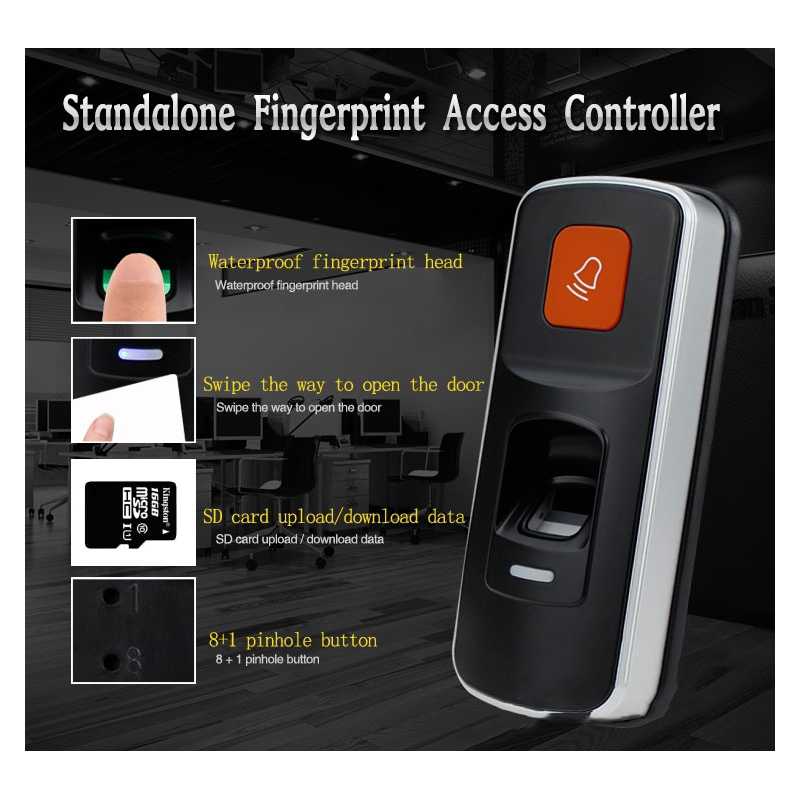

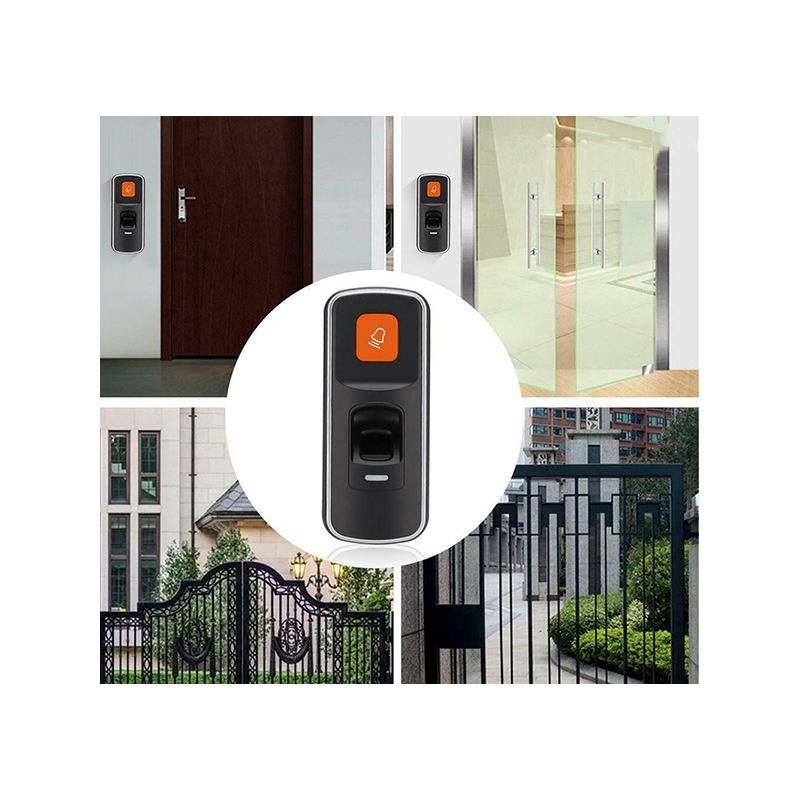

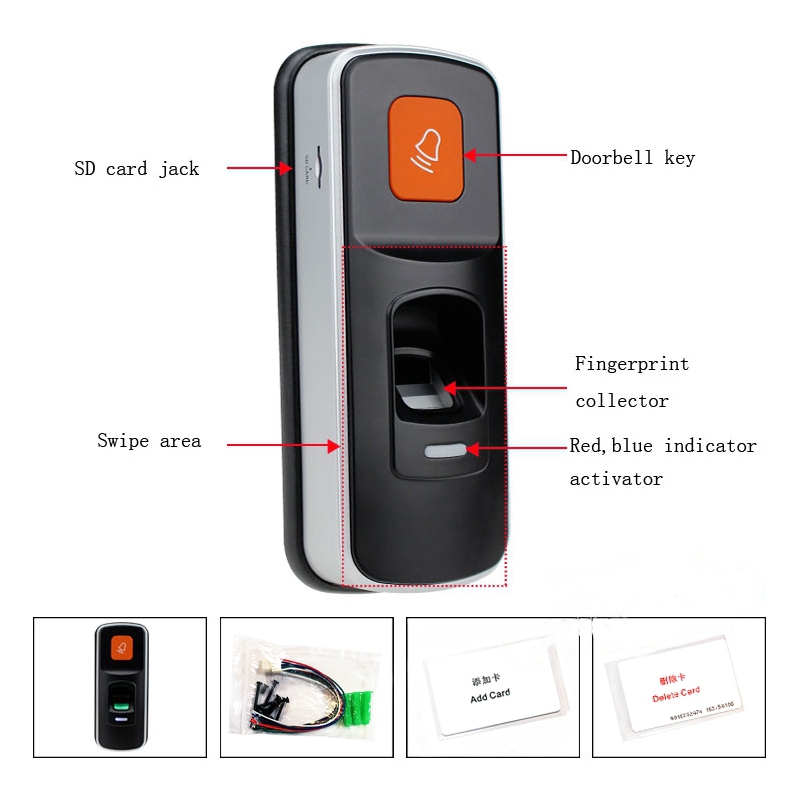

سنسور اثر انگشت X660 یک سیستم با قابلیت استفاده ی مستقل است که برای کنترل ورود و خروج مورد استفاده قرار گیرد. با استفاده از یک کارت حافظه مانند SD کارت ها میتوانید اثر انگشت را ذخیره نماید . این دستگاه برای استفاده در ادارات ، مدارس و سایر مکان های عمومی جهت کنترل ورود و خروج بسیار مناسب است.

مشخصات

مدل : K-X660
ولتاژ تغذیه : 12VDC ± 10%
جریان حالت خواب : <20mA
جریان کاری : <100mA
رله ی درب : 3A
دمای کاری : -20°c -60°c
رطوبت : 20%RH-80%RH
ظرفیت اثر انگشت قابل ثبت : 3000
رابط Wiegand : Wiegand26
کارت خوان داخلی : EM و یا سازگار با EM
رزولوشن : 450 DPI
زمان ورودی اثر انگشت : <1S
زمان تشخیص : <2S
FAR: <0.0001%
FRR: <0.01%
ابعاد : 155*66 * 28 میلی متر

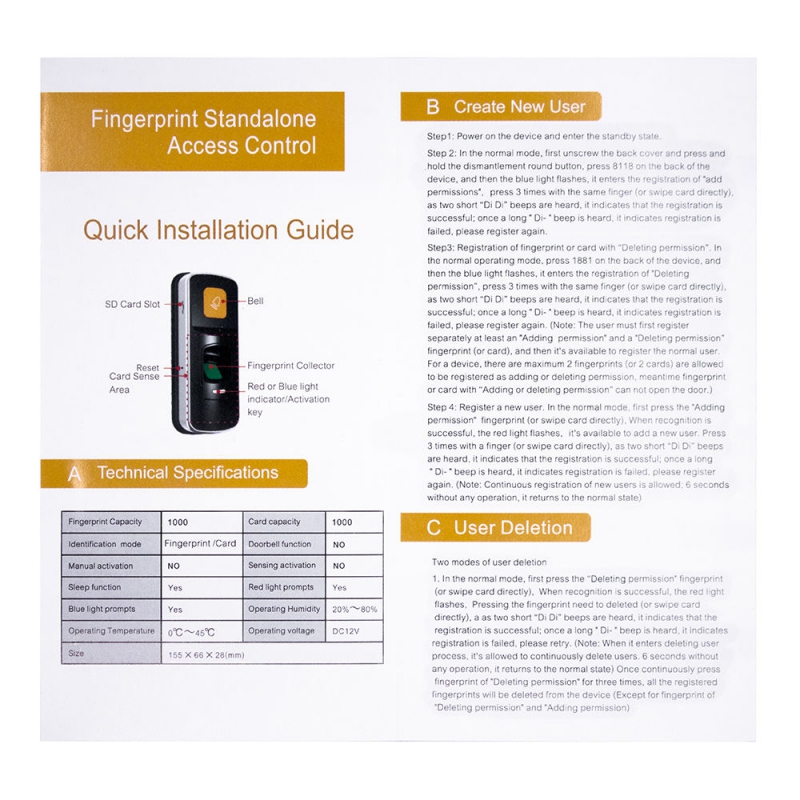

نحوه استفاده

برای حذف یا اضافه کردن کارت و یا اثر انگشت دستورات زیر از طریق دکمه های پشت محصول زده شود:
کد 81118 برای حذف کلیه کارت های اصلی
کد 8118 برای اضافه کردن کارت مستر یا اثرانگشت مستر add
کد 1881 برای اضافه کردن کارت مستر یا اثر انگشت مستر delete
هر دستگاه حداکثر 2 عدد مستر برای اضافه و حذف میتواند داشته باشد

ااضافه کردن کاربر

مرحله 1: دستگاه را روشن کنید و وارد حالت آماده به کار شوید.

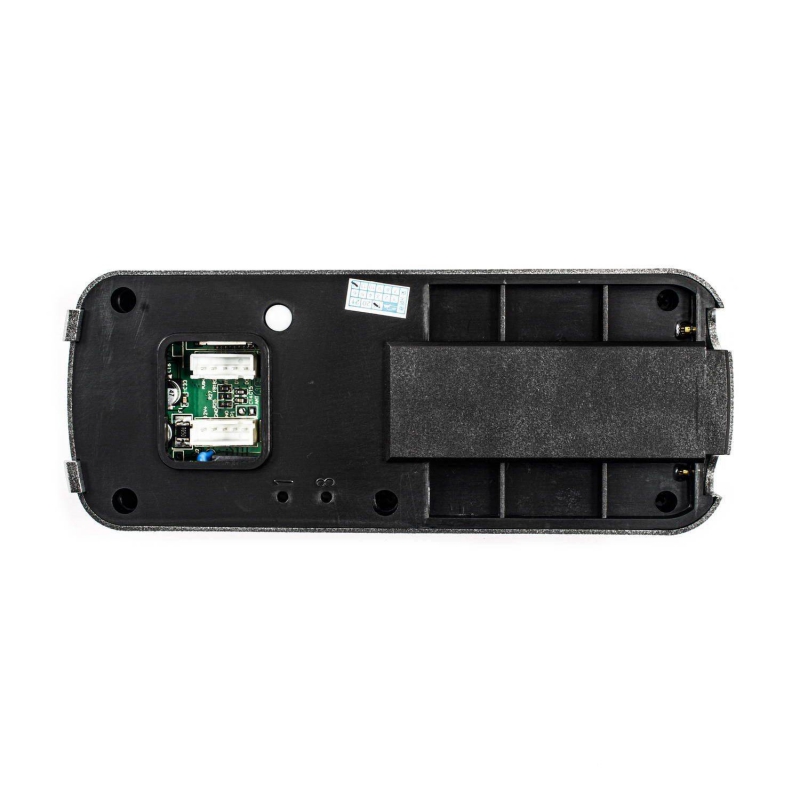

مرحله 2: در حالت عادی ابتدا قاب پشتی را باز کرده و دکمه گرد را فشار داده و نگه دارید، کد 8118 را در پشت دستگاه فشار دهید و سپس چراغ آبی روی دستگاه به حالت چشمک زن رفته و وارد حالت ثبت می شود، انگشت یا کارت را اضافه نمایید .
هنگامی که دو بوق کوتاه سریع “Di-Di” شنیده شود، نشان دهنده موفقیت آمیز بودن ثبت است.
هنگامی که یک بوق طولانی “Di-” شنیده می شود، نشان می دهد که ثبت انجام نشده است، دوباره مراحل باید طی شود .

حذف کردن کاربر

مرحله 1: دستگاه در حالت آماده به کار می باشد .
مرحله 2: قاب پشتی را باز کرده و دکمه گرد را فشار داده و نگه دارید، کد 1881 را در پشت دستگاه فشار دهید و سپس چراغ آبی روی دستگاه به حالت چشمک زن رفته و وارد حالت حذف کاربر می شود، انگشت یا کارت را اضافه نمایید تا دستگاه شناخته و آن را حذف نماید
هنگامی که دو بوق کوتاه سریع “Di-Di” شنیده شود، نشان دهنده موفقیت آمیز بودن ثبت است.
هنگامی که یک بوق طولانی “Di-” شنیده می شود، نشان می دهد که ثبت انجام نشده است، دوباره مراحل باید طی شود .

توجه

– در هر دو روش حذف و ثبت هم می توان از اثر انگشت و هم می توان از کارت استفاده نمود .

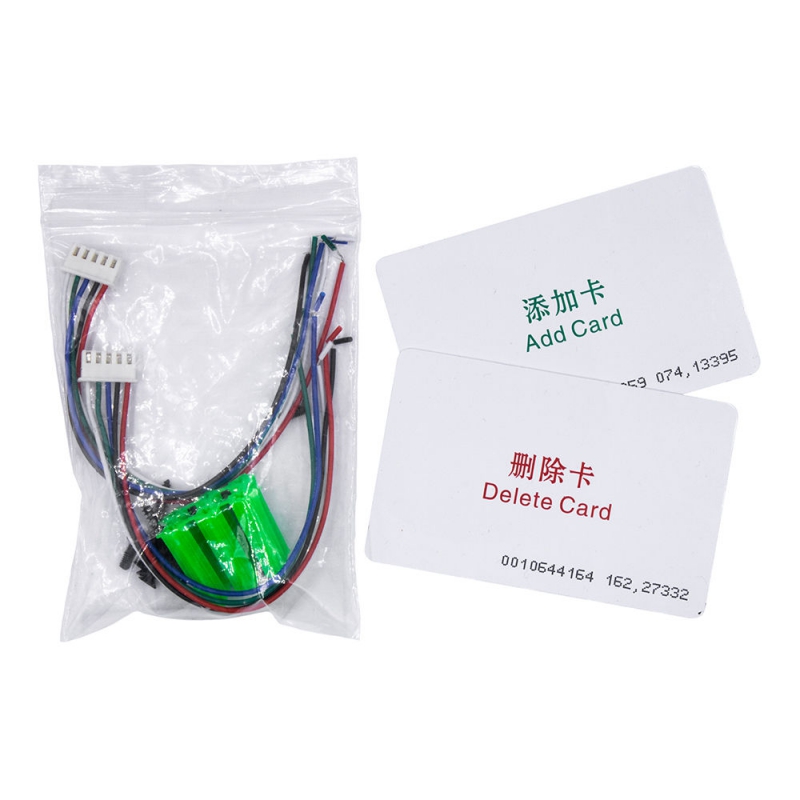

– پس استفاده برای اولین بار از کد های یاد شده بعد از آن می توانید با کارت های ADD و DELETE کارت ها یا اثر انگشت های دیگر را تعریف نمایید و دیگر نیازی به زدن کد از پشت دستگاه نیست.
– استفاده از کد های یاد شده بالا صرفا برای اولین استفاده برای تعریف Admin می باشد که یک بار می توان اثر انگشت و یا کارت مادر برای همیشه استفاده نماید در صورت نبود یا حذف آن امکان راه اندازی مجدد دستگاه و یا تعریف و حذف فراهم نمی باشد
– ثبت و حذف مستمر و پشت سر هم کاربران جدید مجاز است اما در صورتی که 6 ثانیه بدون هیچ عملیاتی باشد دستگاه به حالت عادی کارکرد باز می گردد .

ریست

در سمت چپ دستگاه یک حفره کوچک وجود دارد که برای ریست می توانید با یک عدد سوزن دکمه را برای چند ثانیه نگه دارید تا دستگاه ریست شود (مراحل تعریف باید مجدد طی شود ولی کارت مادر در حافظه می ماند )

سیم بندی

سیم بندی دستگاه در حالت عادی به 2 صورت است
حالت اول اتصال به پاور مخصوص اکسس کنترل
حالت دوم اتصال به پاور عادی (VCC . GND)
