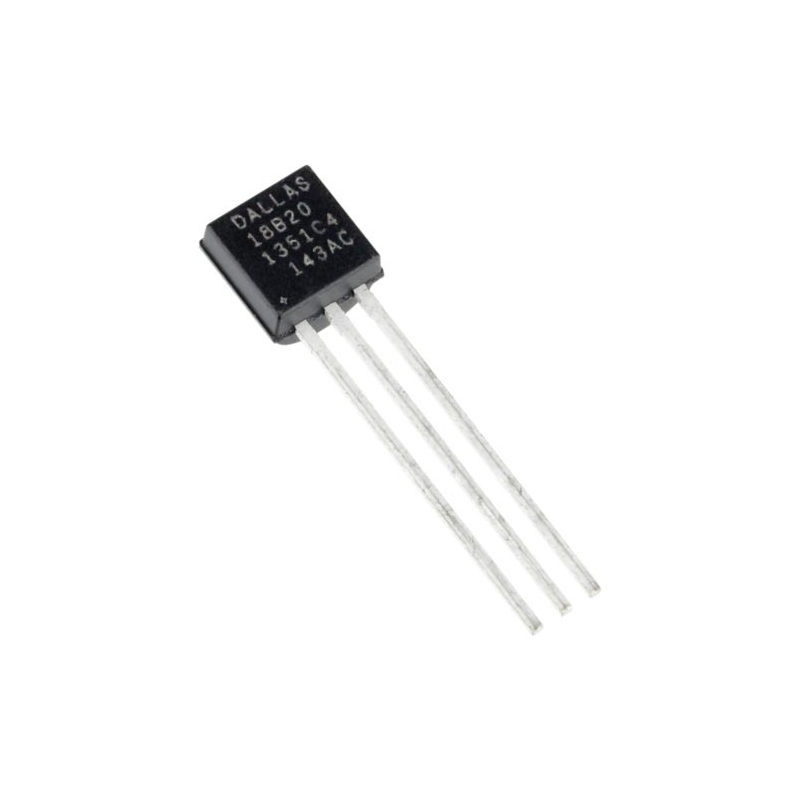

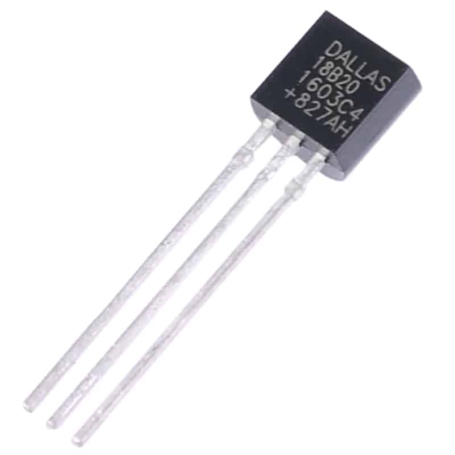

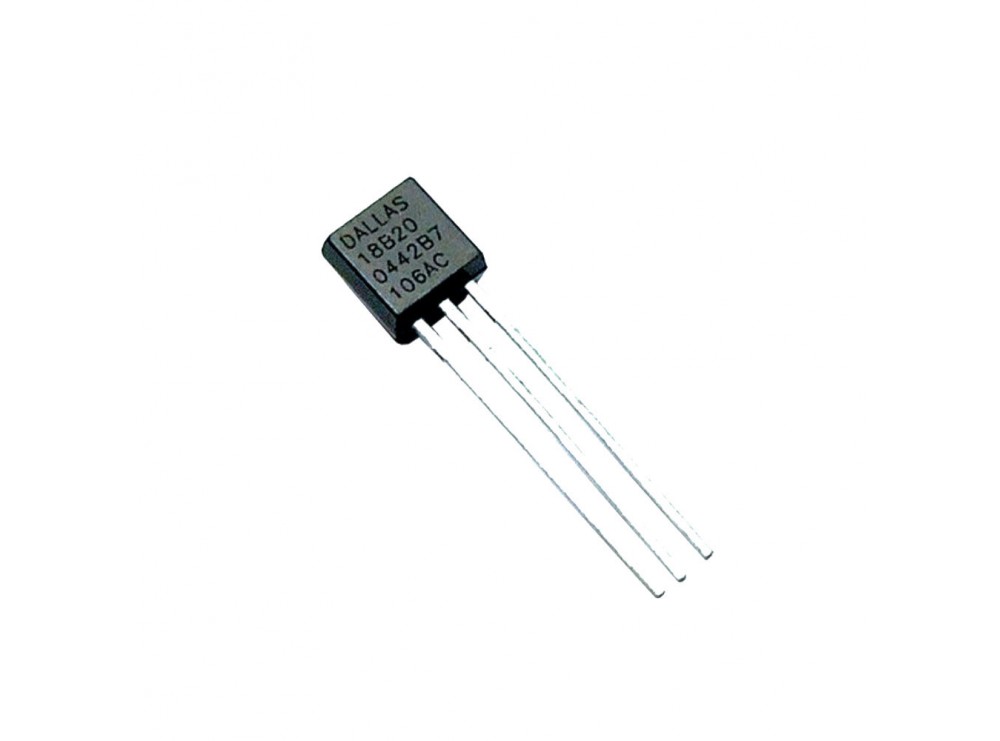

سنسور دما دیجیتال DS18B20

سنسور DS18B20 یک سنسور دمای دیجیتال بسیار دقیق با قابلیت برنامه‌ریزی رزولوشن از 9 تا 12 بیت است که برای اندازه‌گیری دما در بازه‌ی وسیع از -55°C تا +125°C طراحی شده است. این سنسور با استفاده از رابط دیجیتال 1-Wire فقط به یک پایه دیتا (DQ) برای ارتباط با میکروکنترلر نیاز دارد که منجر به کاهش تعداد پین‌های موردنیاز و سادگی در طراحی مدار می‌شود. علاوه بر این، امکان تغذیه سنسور از طریق همان پین دیتا (حالت parasitic power) نیز فراهم است. هر قطعه دارای کد شناسایی یکتا 64 بیتی است که امکان استفاده از چند سنسور DS18B20 روی یک باس مشترک را فراهم می‌کند. این سنسور مناسب برای کاربردهایی مانند کنترل دمای صنعتی، تجهیزات هوشمند، سیستم‌های HVAC، ترموستات‌ها و کاربردهای مصرفی است. عدم نیاز به قطعات جانبی، دقت بالا و پایداری طولانی‌مدت از ویژگی‌های برجسته‌ی این سنسور است.

مشخصات

• رنج دمای کاری: از -55°C تا +125°C
• دقت اندازه‌گیری دما: ±0.5°C در بازه -10°C تا +85°C
• رزولوشن اندازه‌گیری: قابل تنظیم بین 9 تا 12 بیت
• ولتاژ تغذیه: 3.0V تا 5.5V
• جریان مصرفی فعال: 1.5mA (حداکثر)
• جریان حالت آماده‌به‌کار: حداکثر 1µA
• زمان تبدیل دما:
• رزولوشن 9 بیت: 93.75ms
• رزولوشن 12 بیت: 750ms
• واسط ارتباطی: 1-Wire دیجیتال
• قابلیت تغذیه پارازیتی (Parasitic Power): دارد
• کد شناسایی منحصربه‌فرد: 64 بیت (در حافظه ROM)
• پکیج‌های موجود: TO-92، SO، µSOP
• حافظه داخلی: Scratchpad با 9 بایت ظرفیت (شامل ثبت دما، آلارم، پیکربندی)
• حافظه EEPROM داخلی برای تنظیمات آلارم و رزولوشن: دارد
• دمای ذخیره‌سازی: -55°C تا +125°C

کاربردهای رایج

سنسور DS18B20 به دلیل دقت بالا، قابلیت اتصال چندگانه روی یک خط، و عدم نیاز به قطعات جانبی، انتخابی عالی برای اندازه‌گیری دما در کاربردهای متنوع صنعتی، خانگی و هوشمند است. این سنسور در محیط‌هایی با محدودیت فضا یا تعداد پین میکروکنترلر نیز بسیار کاربردی است.

• کنترل دما در سیستم‌های هوشمند ساختمانی (BMS)
• ترموستات‌های دیجیتال قابل برنامه‌ریزی
• سیستم‌های HVAC و سرمایش/گرمایش صنعتی
• پایش دمای تجهیزات و ماشین‌آلات صنعتی
• مانیتورینگ دما در رک‌های سرور و دیتاسنتر
• سنجش دما در دستگاه‌های الکترونیکی قابل حمل
• سیستم‌های گلخانه‌ای و کشاورزی هوشمند
• پروژه‌های Arduino و Raspberry Pi
• طراحی شبکه حسگرهای دمایی (Sensor Network)
• تجهیزات پزشکی و پایش دمای بدن یا محیط

Specification

Manufacturer: Analog Devices Inc.
Product Category: Board Mount Temperature Sensors
Output Type: Digital
Configuration: Local
Accuracy: +/- 0.5 C
Supply Voltage – Min: 3 V
Supply Voltage – Max: 5.5 V
Interface Type: 1-Wire
Resolution: 12 bit
Minimum Operating Temperature: – 55 C
Maximum Operating Temperature: + 125 C
Shutdown: No Shutdown
Mounting Style: Through Hole
Package / Case: TO-92-3
Brand: Analog Devices / Maxim Integrated
Operating Supply Current: 1.5 mA
Product: Temperature Sensors
Product Type: Temperature Sensor ICs
