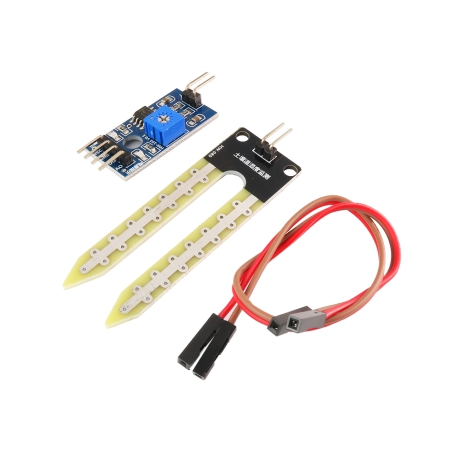

سنسور رطوبت سنج خاک و زمین YL-69

معرفی

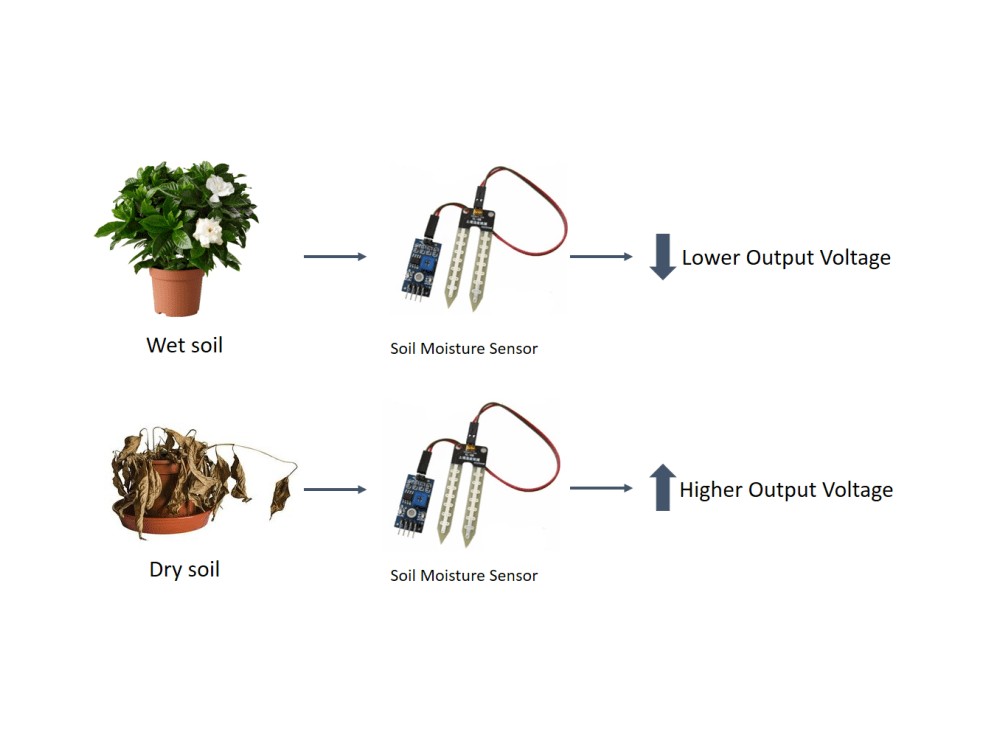

همانطور که از نام این سنسور مشخص است ، برای اندازه گیری میزان رطوبت و یا آب موجود در خاک و زمین استفاده می گردد با استفاده از این سنسور ، برد آردوینو ، یک رله و یک پمپ آب ساده همه چیز برای ساخت یک سیستم آبیاری هوشمند برای گلدان منزلتان فراهم است، از این پس در زمان مسافرت دیگر نگران آبیاری گلدان های منزلتان نباشید ، چون شما یک سیستم آبیاری هوشمند آردوینو را ساخته اید ! برای نحوه ساخت این سیستم می توانید به انجمن های آردوینو مراجعه نمایید. این سنسور در اصل میزان تشنگی گیاه شما را مشخص می نماید، خروجی آنالوگ این سنسور در زمانی که میزان رطوبت خاک کم باشد ، مقدار خروجی بالا و زمانی که رطوبت بالا باشد مقدار پایین تری را به پین آنالوگ آردوینو ارسال می نماید.

کاربردها

برای ساخت گلخانه های هوشمند، سیستم های آبیاری خودکار زمین های کشاورزی و باغ ها، آبیاری هوشمند گلدان های آپارتمانی و…

مشخصات

• حساسیت قابل تنظیم از طریق پتانسیومتر آبی رنگ موجود بر روی برد
• ولتاژ عملیاتی بین 3.3 تا 5 ولت
• دارای خروجی دیجیتال و آنالوگ
• طراحی فیزکی مناسب برای نصب راحت و آسان
• اندازه کوچک ( 3 در 1.6 سانتیمتر )
• LED نماینگر پاور ( قرمز ) و سویچینگ خروجی دیجیتال ( سبز)
• چیپ مقایسه گر LM393 با پایداری بالا
• VCC: اتصال به منبع تغذیه 3.3 تا 5 ولتی
• GND: اتصال به GND
• DO: خروجی دیجتال ( 0 یا یک )
• AO: خروجی آنالوگ (0-4.2 ولت)

نحوه استفاده

• زمانی که ماژول میزان معینی از رطوبت را تشخیص دهد خروجی DO مقدار یک و در غیر این صورت مقدار صفر را نشان می دهد.
• خروجی دیجیتال می تواند مستقیما به برد آردوینو ، ای وی آر و یا MCU متصل شود و یا با اتصال به یک buzzer به عنوان یک سیستم هشدار استفاده شود و یا با اتصال به ماژول رله موجود در فروشگاه امکان روشن کردن پمپ و یا شیر آب الکترونیک را فراهم کند.
• برای تعیین میزان رطوبت ، خروجی AO باید به ورودی آنالوگ آردوینو متصل گردد.

Specification

VCC: 3.3V-5V
GND: GND
DO: digital output interface(0 and 1)
AO: analog output interface

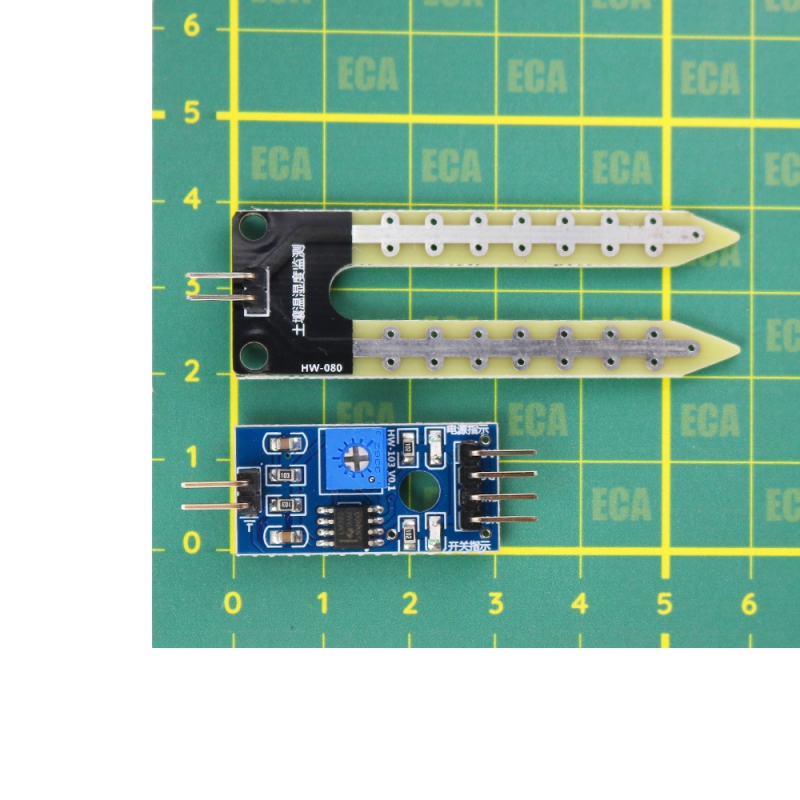

Panel PCB Dimension: 3 x 1.5 cm
Soil Probe Dimension: 6 x 2 cm
Brand new and high quality
This is a simple water sensor, which can be used to detect soil moisture
Dual output mode, analog output is accurate
A fixed bolt hole for easy installation
With power indicator (red) and digital switching output indicator (green)
LM393 comparator chip, stable

Instruction

Soil moisture module is most sensitive to the ambient humidity is generally used to detect the moisture content of the soil.
Module to reach the threshold value is set in the soil moisture, DO port output high, when the the soil humidity exceeds a set threshold value, the module D0 output low.
The digital output D0 can be connected directly with the microcontroller to detect high and low by the microcontroller to detect soil moisture.
The digital outputs DO shop relay module can directly drive the buzzer module, which can form a soil moisture alarm equipment.
Analog output AO and AD module connected through the AD converter, you can get more precise values of soil moisture.
