سنسور وزن – لودسل 1KG مدل YZC-133

ماژول سنسور وزن، به عنوان ماژول لودسل نیز شناخته می شود، یک دستگاه الکترونیکی است که برای اندازه گیری وزن یا نیرو است. در حالت کلی می توان گفت که این ماژول ها یک حسگر وزن بوده که با توجه به نیروی وارد شده بر سطح آن یک خروجی تولید می کند و این خروجی توسط یک میکرو، پردازش و اطلاعات را می توان استفاده نمود .
این ماژول‌ها معمولاً در کاربردهای مختلفی که نیاز به اندازه‌گیری وزن یا نیرو دارند، مانند ترازوهای صنعتی، سیستم‌های نظارت بر بار، برنامه‌های روباتیک و پروژه‌های DIY که اندازه‌گیری دقیق وزن ضروری است، استفاده می‌شوند.

ماژول YZC-133 قابلیت سنجش وزن تا 1 کیلو را دارد.

مشخصات:

• مدل : YZC-133
• حداکثر وزن قابل تحمل : 1 کیلو گرم
• خروجی : 1 ± 0.15 میلی ولت
• خروجی صفر: 0.1± میلی ولت
• ورودی: قرمز(مثبت) ، مشکی(منفی)
• خروجی: سبز(مثبت) ، سفید(منفی)
• امپدانس ورودی: 20±1066 اهم
• امپدانس خروجی: 20±1000 اهم
• حداکثر ولتاژ کاری: 5 ولت DC (ماکزیمم 10 ولت )
• محدوده دمای کارکرد: 20- تا 60+ درجه سانتیگراد
• اندازه : 12.7×12.7×75 میلی متر

کاربرد:

• اندازه‌گیری وزن یا نیرو
• ترازوهای صنعتی
• سیستم‌های نظارت بر بار
• برنامه‌های روباتیک
• پروژه‌های DIY

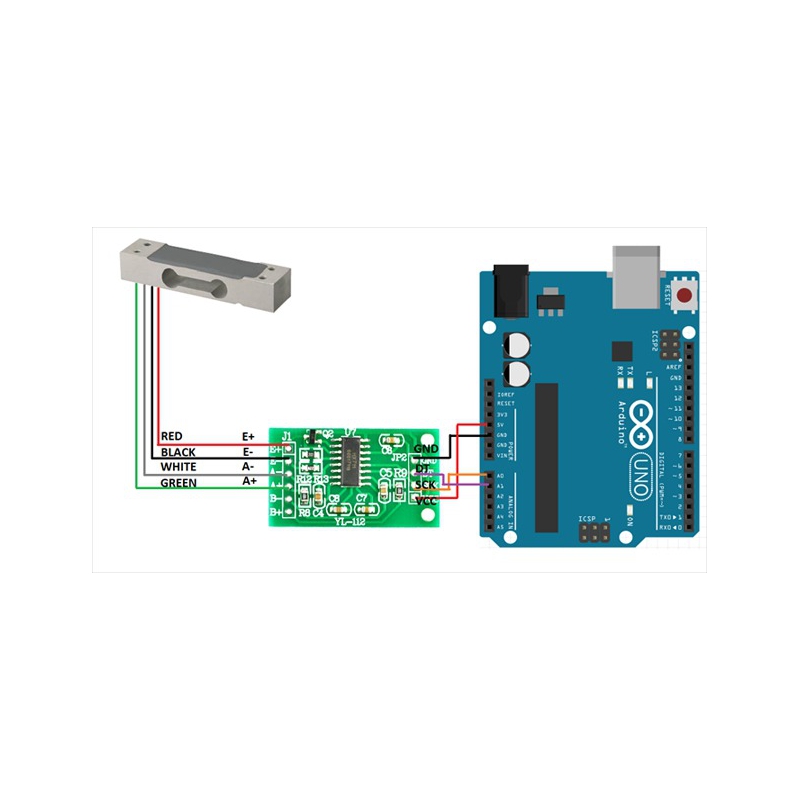

برای راه اندازی لودسل پیشنهاد می شود از ماژول لودسل مدل HX-711 استفاده شود

Introduction

Weight Sensor Load Cell for Yzc-133 Kitchen Scale , Portable Scale ,Electronic Scales , Jewelry Scales

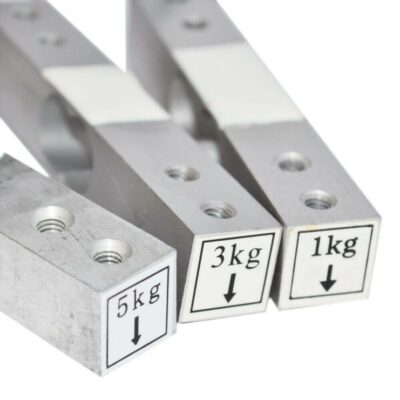

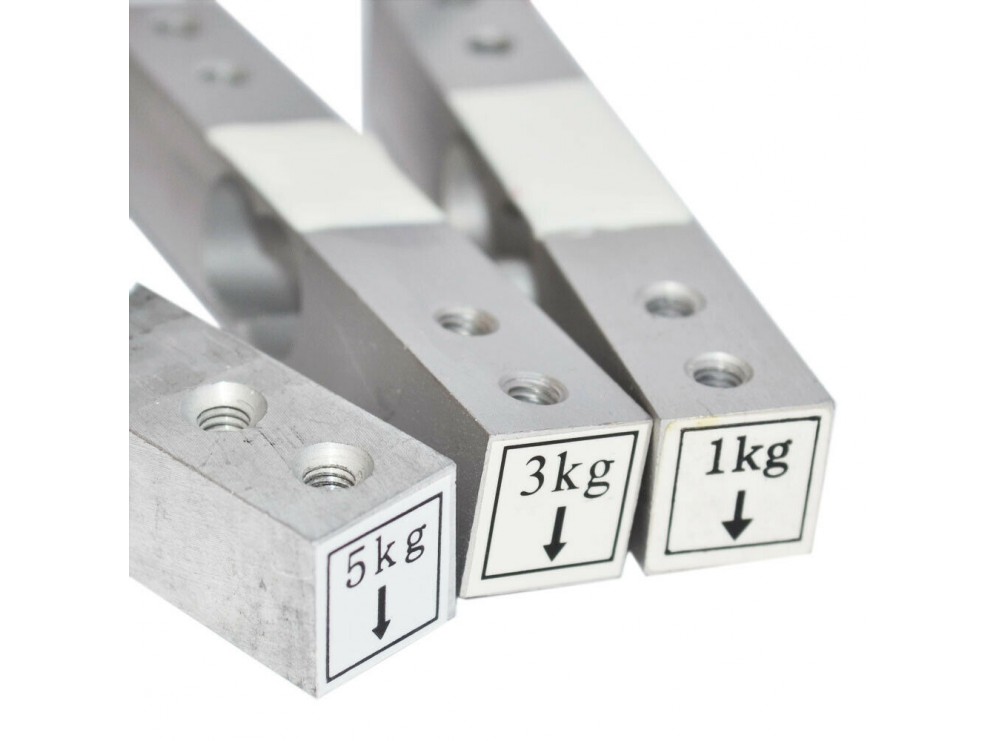

One end of the sensor through the screw holes fixed and the other end to keep floating. Applied according to label directions direction of gravity. Special attention must not directly press the white plastic cover part, to avoid damaging the sensor.

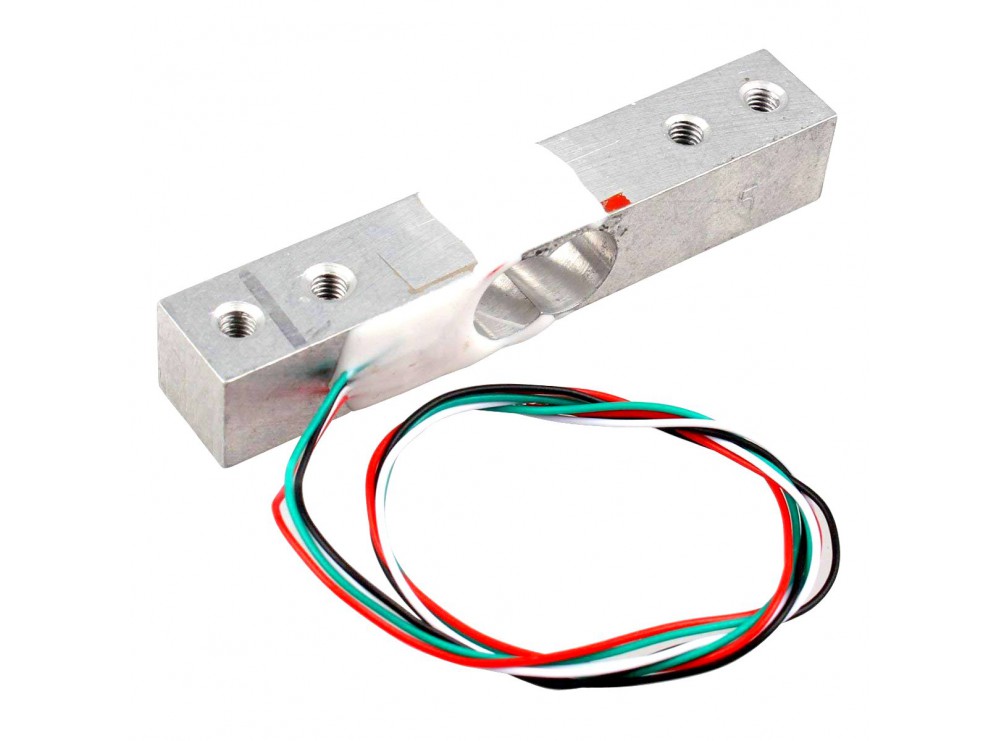

Notice: The red line connects power positive, and black connects power negative .The green connects signal positive, and white connects signal negative

Specification

Product Name: Load Cell
Model: YZC-133
Rated Load: 1Kg
Rated Output: 1±0.15mV/V
Input Resistance: 1066 ± 20 Ohm
Output Resistance: 1000 ± 20 Ohm
Insulation Resistance: 2000 Ohm
Working Temperature: -20°C~+65°C
Combined error(%RO): <±0.030
Zero balance(%RO): 1.0
Compensated Temperature Range: -10°C~+50°C
Safety Overload: 120%F.S
Recommend Excitation Voltage: DC 5V
Max Excitation Voltage: DC 10V
Total Size: 75 x 12.7 x 12.7mm /2.9″ x 0.5″ x 0.5″(L*W*T)
Thead Diam: 3.4mm / 0.12″
Hole Center Distance: 40mm/1.6″, 70mm/2.8″
Cable Length: 240mm/ 9.4”
