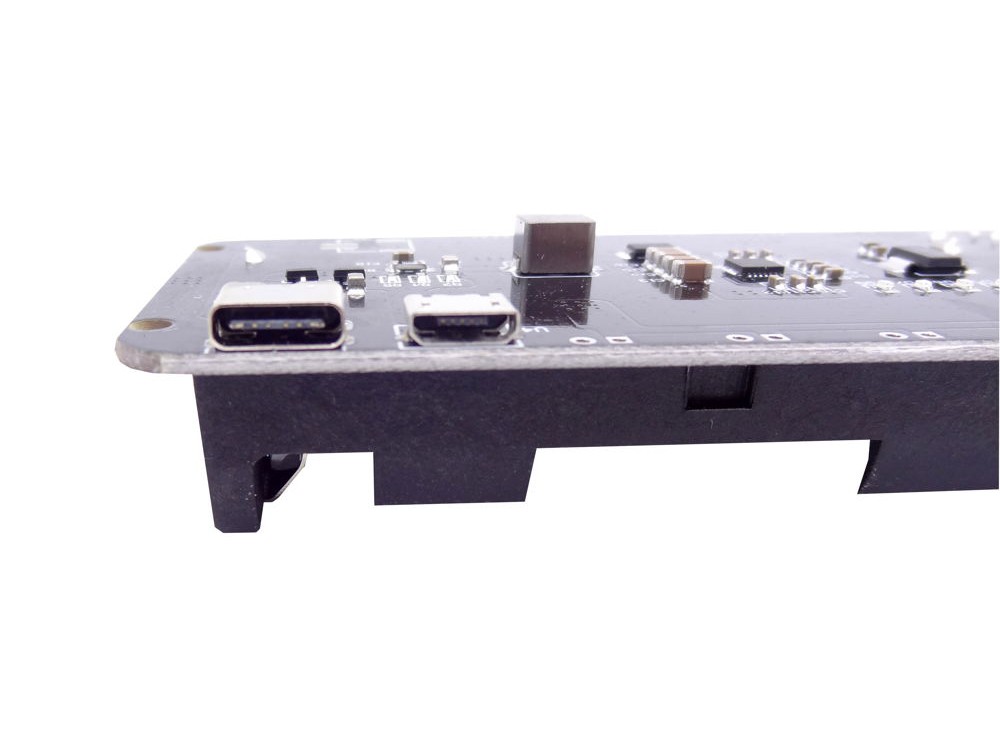

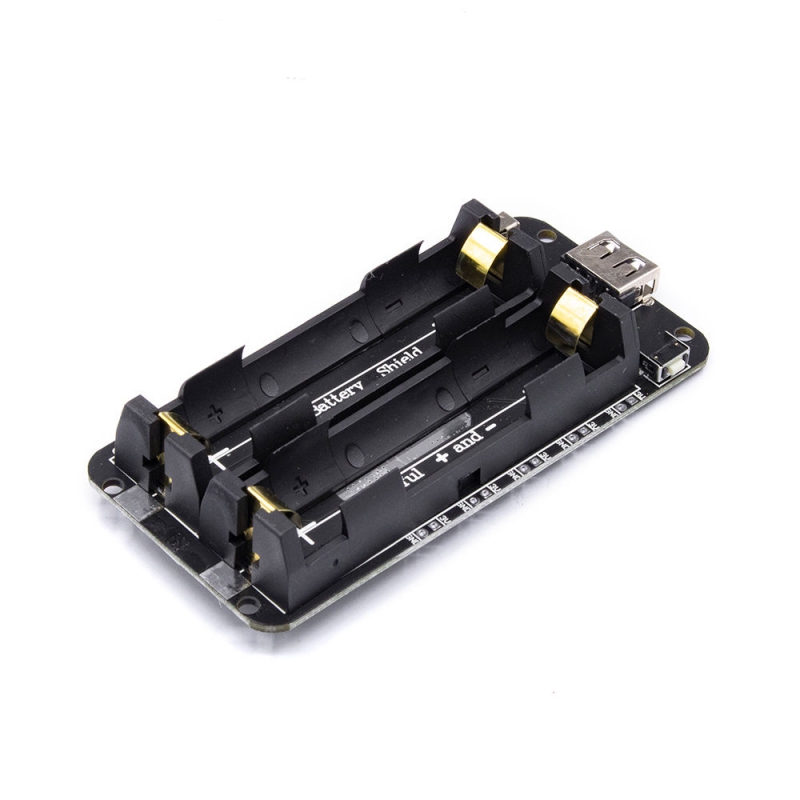

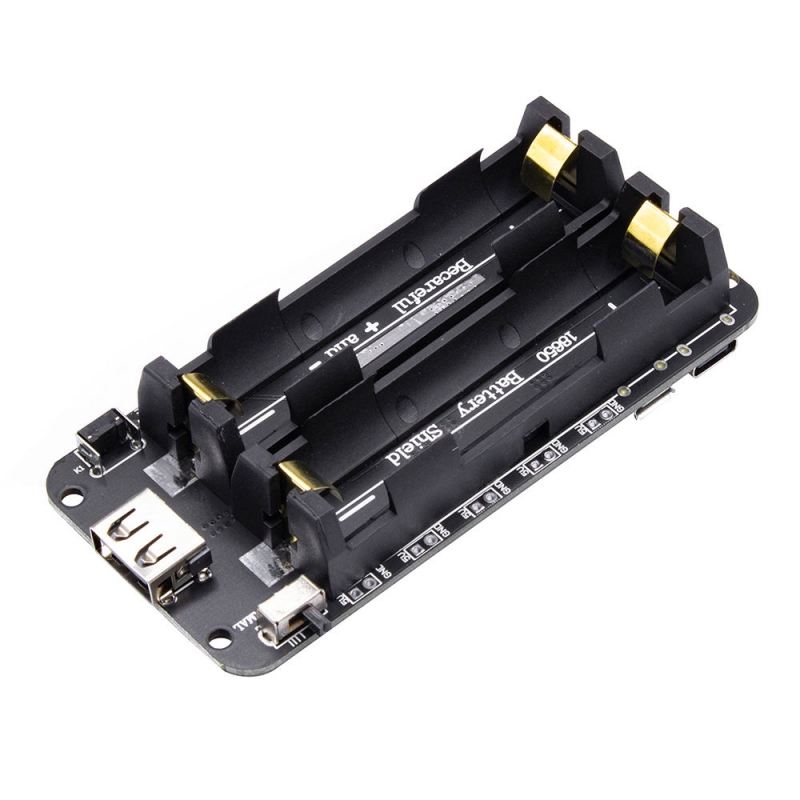

شیلد باتری 18650 لیتیومی دو سل با ورودی MicroUSB و Type-C

این شیلد باتری برای استفاده از دو سلول لیتیوم‌یون 18650 به‌صورت موازی طراحی شده و به کمک مدار داخلی مبدل DC-DC، خروجی 5 ولت پایدار با جریان نامی 2.2 آمپر و حداکثر 3 آمپر ارائه می‌دهد. ماژول مجهز به تراشه حفاظت باتری لیتیوم است که عملکردهایی مانند جلوگیری از اضافه‌جریان، اضافه‌ولتاژ و کم‌ولتاژ را فراهم می‌کند. ورودی شارژ از طریق پورت‌های MicroUSB و Type-C انجام می‌شود و چهار LED نشانگر میزان شارژ باتری را نمایش می‌دهند (قرمز: در حال شارژ، سبز: شارژ کامل). این برد به‌طور پیش‌فرض در حالت کاری دائمی قرار دارد و در صورت نیاز می‌توان آن را به حالت خاموش خودکار تغییر داد. توجه شود که باتری‌ها باید به‌صورت صحیح و با رعایت قطبیت نصب شوند و این برد برای شارژ مستقیم تلفن همراه طراحی نشده است.

مشخصات

• نوع باتری پشتیبانی‌شده: 18650 لیتیوم‌یون، دو سل
• ولتاژ کاری باتری: 3.2 تا 4.2 ولت
• ولتاژ خروجی 1: 3 ولت / 1 آمپر
• ولتاژ خروجی 2: 5 ولت / 2.2 آمپر

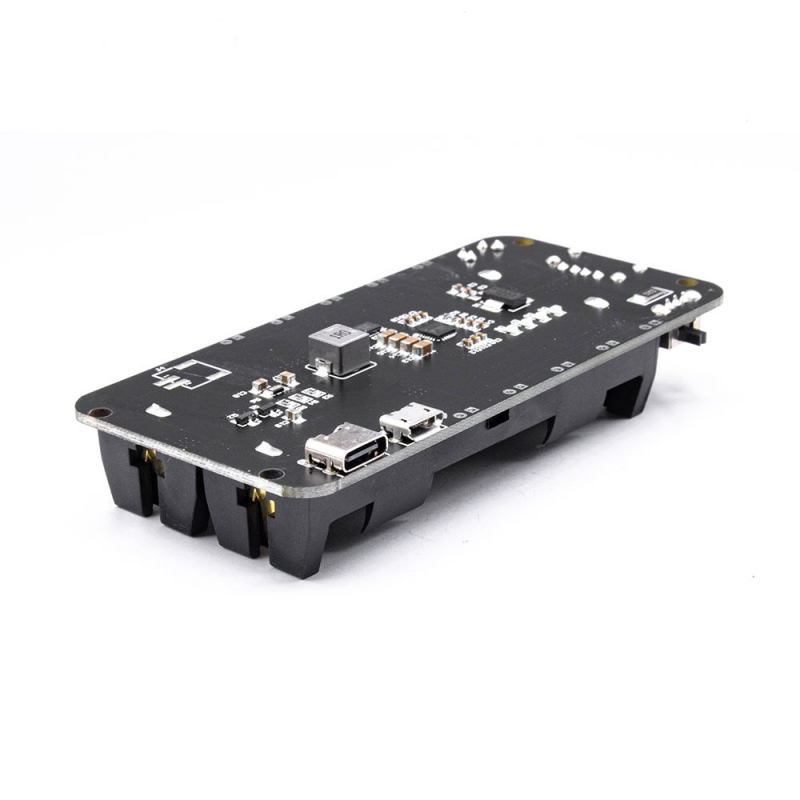

• ورودی شارژ: MicroUSB و Type-C
• LED نشانگر وضعیت شارژ: دارد (4 سطح)
• مدار حفاظت: دارد (اضافه‌جریان، اضافه‌ولتاژ، کم‌ولتاژ)

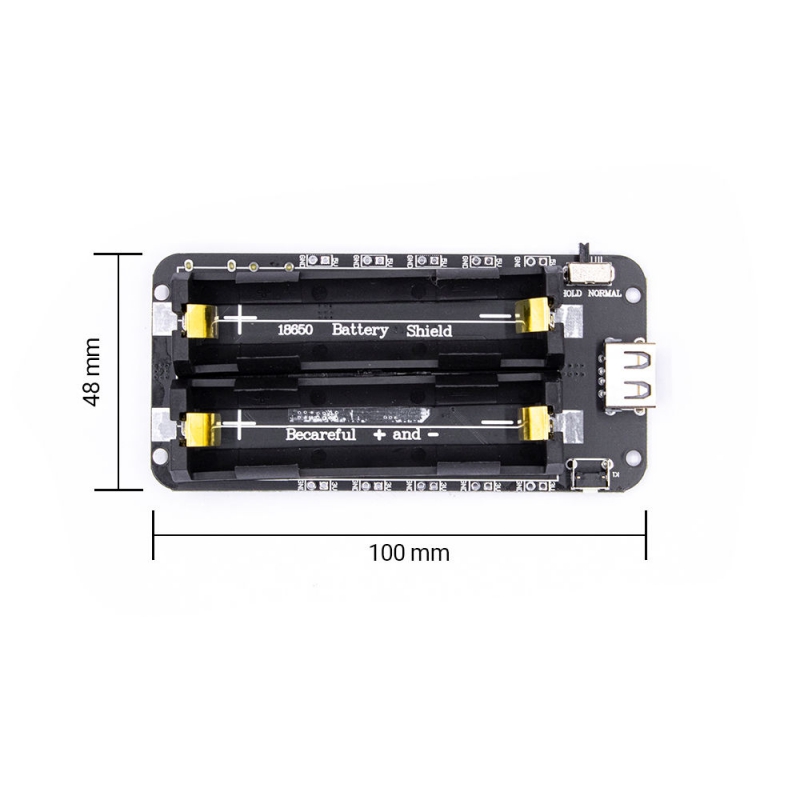

• ابعاد: 100×48 میلی‌متر
• وزن تقریبی: 45 گرم

کاربردهای رایج

این شیلد باتری گزینه‌ای ایده‌آل برای پروژه‌های قابل‌حمل و تغذیه تجهیزات کم‌ولتاژ است. با پشتیبانی از دو پورت شارژ و مدار حفاظت، امنیت و طول عمر باتری‌ها تضمین می‌شود.

• تأمین برق پروژه‌های آردوینو و ESP32
• منبع تغذیه برای ماژول‌های سنسور و کنترلر
• پاوربانک سفارشی برای دستگاه‌های کوچک
• پروژه‌های IoT و هوشمندسازی
• تغذیه فن‌ها و تجهیزات USB کوچک
• مدارهای قابل‌حمل اندازه‌گیری و تست

Specification

LED indicator(Green means full, Red means charging).
This module is a portable mobile power supply that supports 3V / 1A and 5V / 2.2A two voltage outputs!
This mobile power supply has a built-in lithium battery protection IC, which has overcurrent, overvoltage, under-voltage, etc.
5V voltage output rated current is 2.2A, maximum support 3A current (not recommended for overload, easy to damage the module, speed up the service life), the output of current depends on the quality of the 18650 battery!

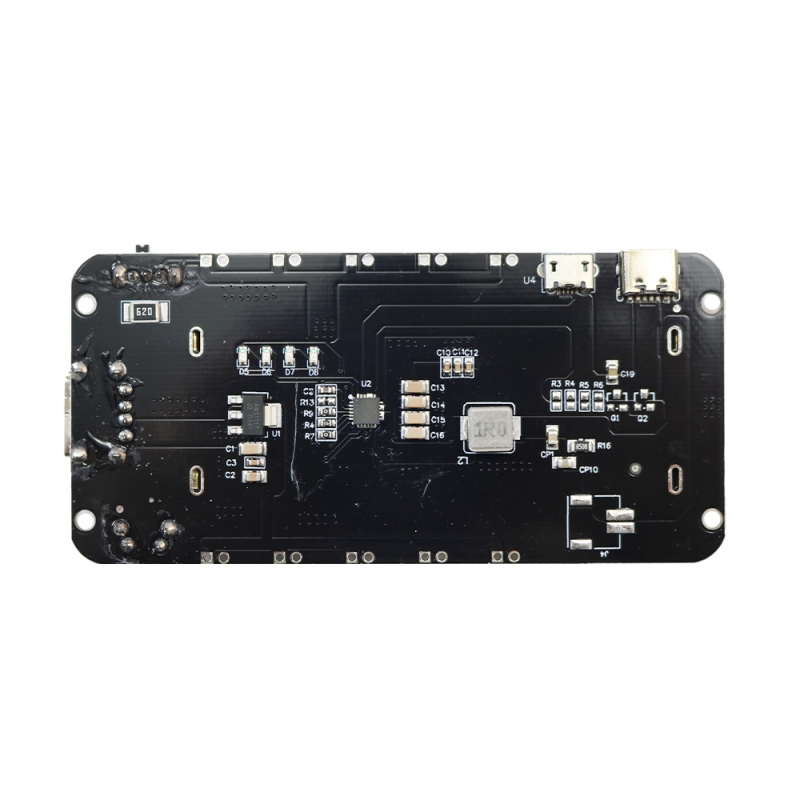

4 level LED lights show power, the default boot is always in working state, you need to manually shut down (if necessary, change to non-working state automatic shutdown mode, just cut off the middle line of the “NC” bit or remove the”ROUT” resistor).
The output of current depends on the quality of the 18650 battery!
This board cannot charge mobile phones because there is no docking agreement.
Please charge and activate before using this board, otherwise it can not be used normally.
The installation of the battery must be determined positive and negative, the board has been clearly marked positive and negative! Or Installation errors will burn out the module!
The battery voltage works normally from 3.2V to 4.2V. Do not connect the batteries in series. The voltage in series will increase. If the battery capacity needs to be increased in parallel, do not connect in series.
