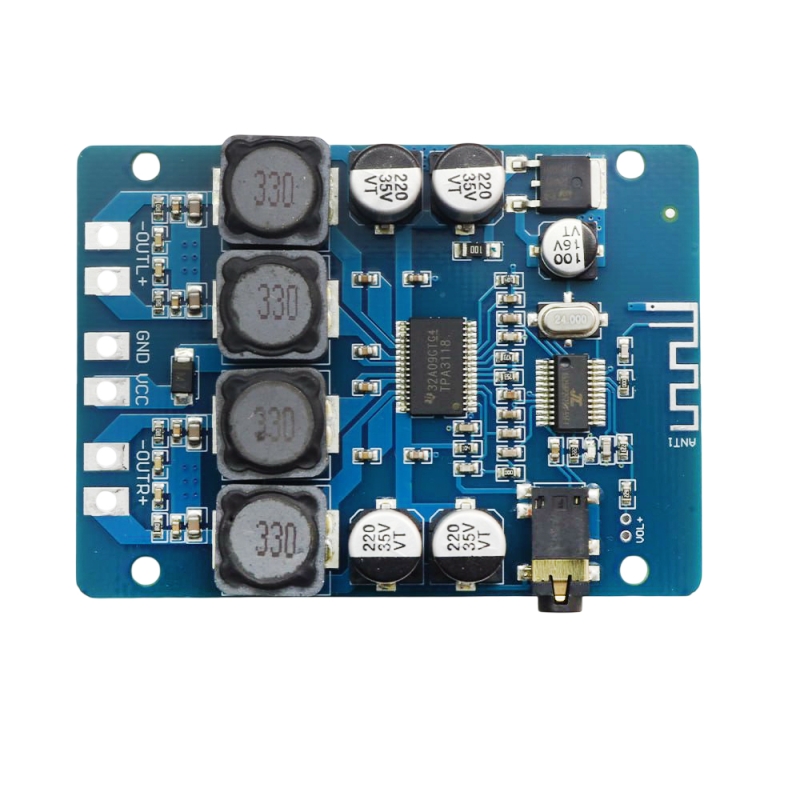

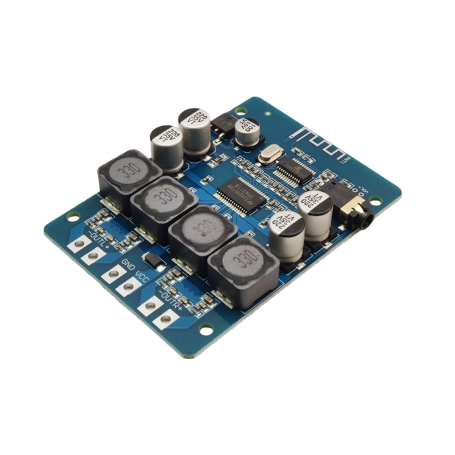

ماژول آمپلی فایر بلوتوثی 2X30W با تراشه TPA3118 مدل XH-M314

ماژول آمپلی‌فایر XH-M314 با بهره‌گیری از تراشه قدرتمند TPA3118 ، توانایی ارائه خروجی استریو 2×30 وات را با کیفیت صدای شفاف و اعوجاج بسیار پایین فراهم می‌کند. این ماژول از فناوری کلاس D استفاده کرده که علاوه بر بازدهی بالا، گرمای تولیدی را نیز کاهش می‌دهد. ورودی بلوتوث داخلی امکان پخش بی‌سیم موسیقی از گوشی یا تبلت را فراهم کرده و ورودی AUX با جک 3.5 میلی‌متری نیز اتصال سیمی را پشتیبانی می‌کند. این ماژول با ولتاژ کاری 12 تا 26 ولت DC و پشتیبانی از امپدانس اسپیکرهای 4، 6 و 8 اهم، گزینه‌ای ایده‌آل برای پروژه‌های اسپیکر خانگی یا سیستم‌های صوتی DIY محسوب می‌شود.

مشخصات

• مدل: XH-M314
• تراشه اصلی: TPA3118
• توان خروجی: 2×30 وات استریو
• ولتاژ کاری: 12 ~ 26 ولت DC
• نوع کلاس تقویت‌کننده: Class-D
• ورودی صدا: بلوتوث داخلی و AUX (جک 3.5 میلی‌متری)
• امپدانس اسپیکر پشتیبانی‌شده: 4Ω ، 6Ω ، 8Ω
• نسبت سیگنال به نویز (SNR): 102dB
• اعوجاج هارمونیک کلی (THD+N) در 1 کیلو هرتز برابر 0.1%
• نسبت حذف ریپل منبع تغذیه (PSRR) برابر 70dB

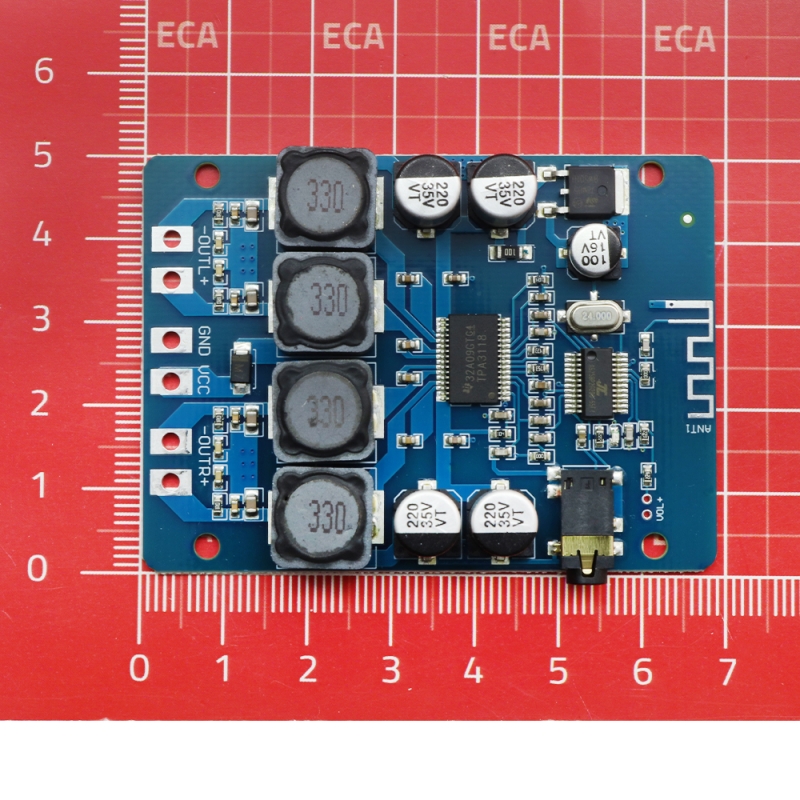

• ابعاد: 71×52×13 میلی‌متر
• وزن: حدود 40 گرم

نکات ایمنی

*توجه داشته باشید که در ابتدا سیم کشی تغذیه را انجام داده و سپس از طریق منبع تغذیه، جریان برق را برقرار کنید.
*در صورت اتصال با سیم حاوی جریان برق و قطع و وصل ناگهانی ولتاژ، به علت جریان هجومی خازن، تراشه اصلی صدمه دیده و می سوزد.
*سوختن ماژول در این حالت مشمول گارانتی تعویض نمی باشد.

کاربردهای رایج

این ماژول برای پروژه‌های صوتی نیازمند تقویت‌کننده استریو با کیفیت بالا و امکان پخش بی‌سیم مناسب است. قابلیت استفاده در سیستم‌های صوتی خانگی، خودرو، پروژه‌های DIY و اسپیکرهای پرتابل را دارد.

• ساخت اسپیکر خانگی بی‌سیم
• ارتقاء سیستم صوتی خودرو
• پروژه‌های DIY صوتی و الکترونیکی
• اتصال به کامپیوتر یا لپ‌تاپ برای خروجی صدای قدرتمند
• استفاده در اسپیکر پرتابل با باتری
• سیستم صوتی فروشگاهی یا نمایشگاهی
• پروژه‌های آموزشی الکترونیک
• اتصال به تلویزیون برای بهبود کیفیت صدا
• استفاده در سیستم‌های صوتی رومیزی
• اتصال به رزبری پای یا آردوینو برای پروژه‌های هوشمند صوتی

راه‌اندازی اولیه

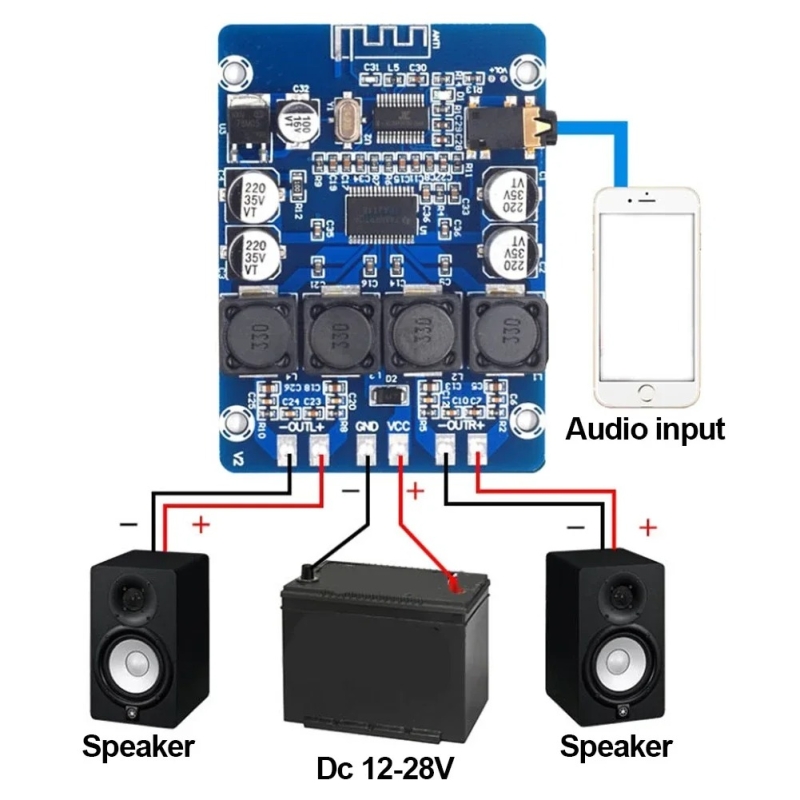

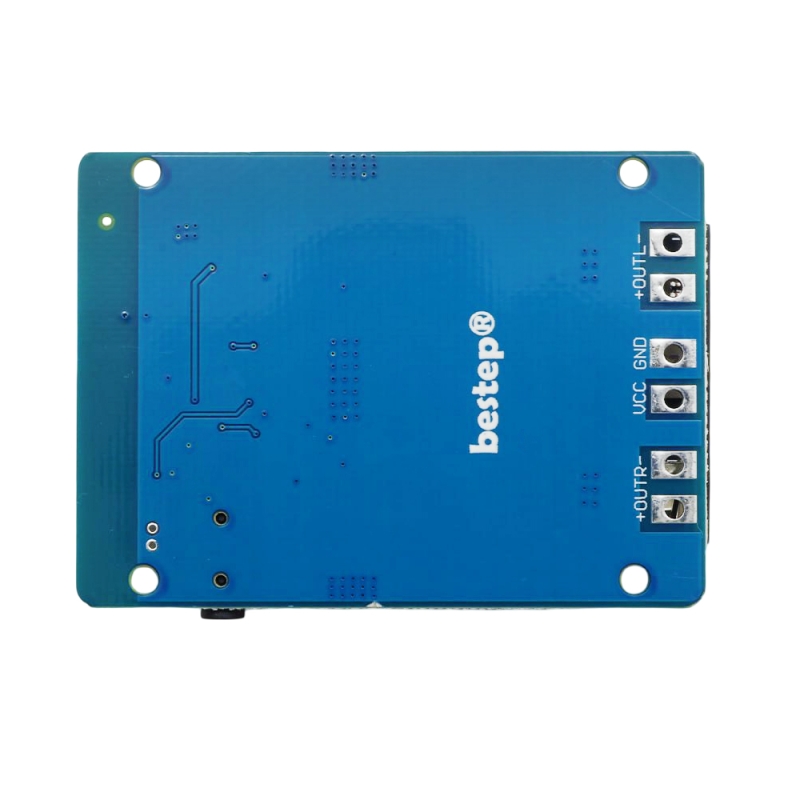

برای راه‌اندازی ماژول آمپلی‌فایر بلوتوثی XH-M314، ابتدا منبع تغذیه DC بین 12 تا 26 ولت را به پایه‌های VCC و GND ماژول متصل کنید. سپس خروجی‌های OUTR و OUTL را به اسپیکرهای با امپدانس 4، 6 یا 8 اهم وصل نمایید. در صورت استفاده از ورودی AUX، کابل صدای 3.5 میلی‌متری را از منبع صوتی به جک AUX ماژول وصل کنید؛ برای پخش بی‌سیم، بلوتوث گوشی یا دستگاه پخش را فعال کرده و به ماژول متصل شوید. پس از برقراری اتصال، ماژول به‌طور خودکار سیگنال صوتی را تقویت و به اسپیکرها ارسال می‌کند.

شناسایی بر روی بلوتوث

برای راه‌اندازی با بلوتوث، منبع تغذیه DC را وصل کنید، سپس بلوتوث گوشی یا دستگاه خود را روشن کرده و از لیست دستگاه‌ها «HCW music» را انتخاب کنید. پس از اتصال، پخش صدا به‌صورت بی‌سیم انجام می‌شود.

The XH-M314 amplifier module, powered by the powerful TPA3118 chip, provides 2x30W stereo output with crystal clear sound quality and very low distortion. The module uses Class D technology, which not only provides high efficiency but also reduces heat generation. The built-in Bluetooth input allows wireless music playback from your phone or tablet, and the 3.5mm AUX input supports wired connection. With an operating voltage of 12 to 26V DC and support for speaker impedances of 4, 6 and 8 ohms, this module is an ideal choice for home speaker projects or DIY audio systems.

Specifications

Model: XH-M314
Main chip: TPA3118
Output power: 2×30W stereo
Working voltage: 12~26V DC
Amplifier class type: Class-D
Audio input: Built-in Bluetooth and AUX (3.5mm jack)
Supported speaker impedance: 4Ω, 6Ω, 8Ω
Signal-to-noise ratio (SNR): 102dB
Total harmonic distortion (THD+N) at 1kHz: 0.1%
Power supply ripple rejection ratio (PSRR): 70dB
Dimensions: 71×52×13mm

Weight: about 40g
