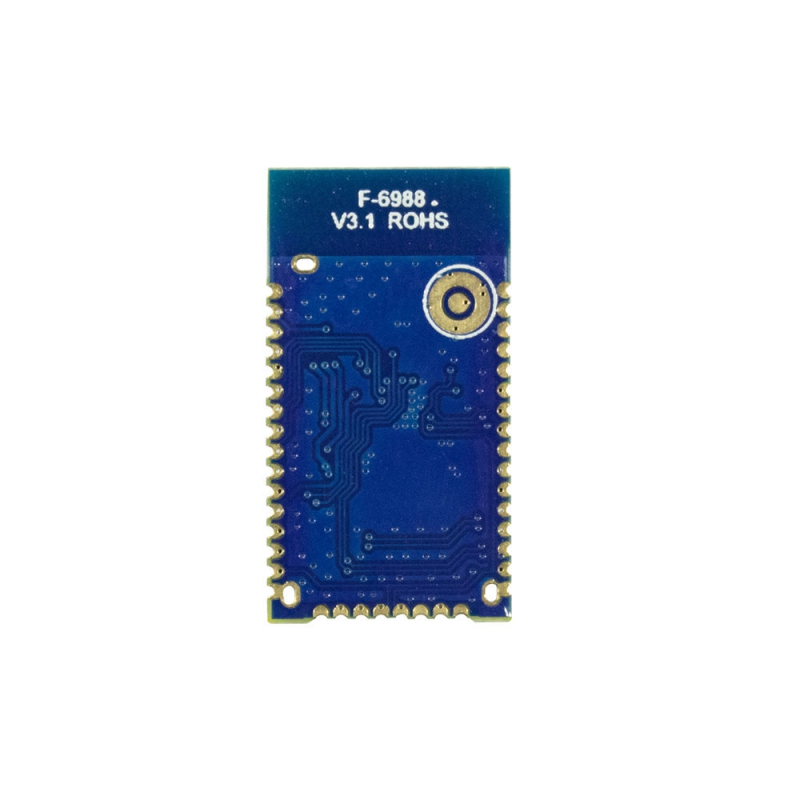

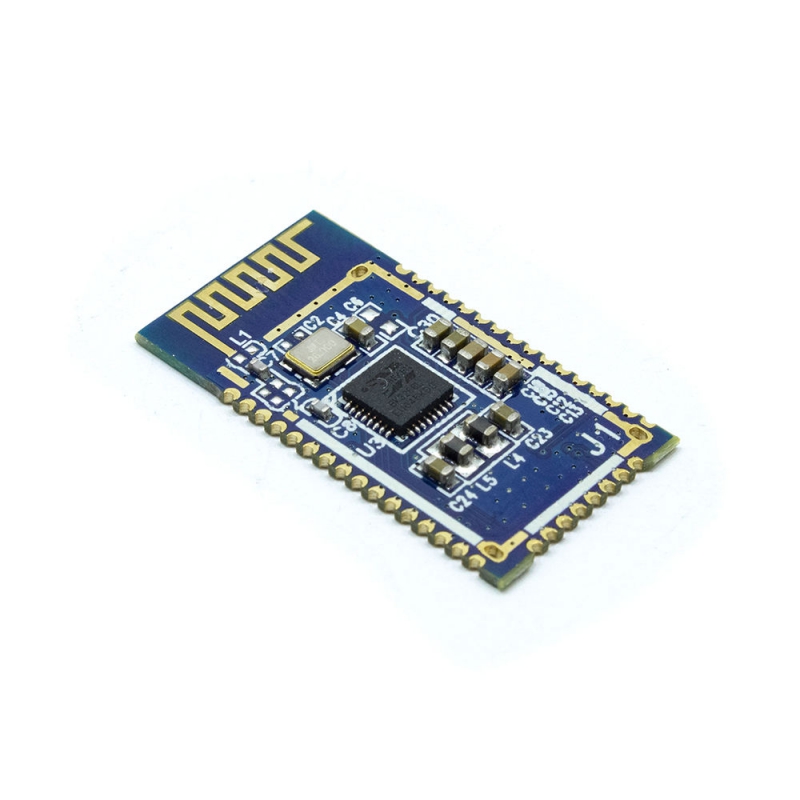

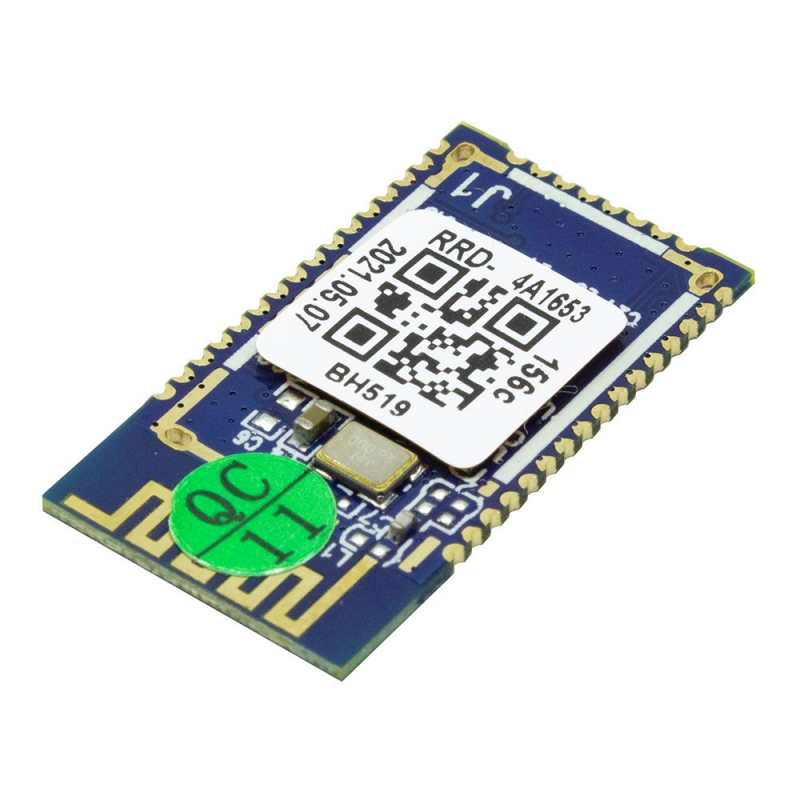

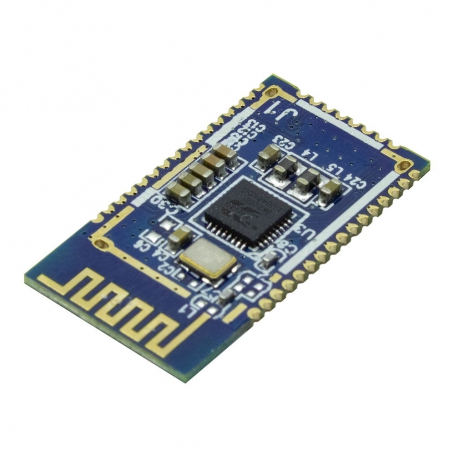

ماژول بلوتوث صوتی F-6988 V3.1

ماژول بلوتوث صوتی F-6988 یک ماژول هوشمند انتقال داده های صوتی بی سیم است که قابلیت انتقال صوت استریو را دارد.این ماژول از طراحی پکیج QFN32 و از تراشه BK3266 BEKEN استفاده می کند. ماژول بلوتوث F-6988 نیاز به درایو خاصی ندارد صرفا باید ماژول را به دستگاه مورد نظری که می خواهید انتقال صوتی بلوتوثی داشته باشد متصل نمایید و از عملکردهای انتقال داده ماژول بهره بگیرید.

مشخصات

ماژول بلوتوث صوتی
 مدل :F-6988
ورژن ماژول : V3.1
ویژگی بلوتوث: V5.0
ولتاژ تغذیه: 3.3V الی 4.2V ولت DC
پروتکل های بلوتوث پشتیبانی شده: A2DP v1.3 و AVRCP v1.6 و HFP v1.7 و HID v1.1 و AVCTP v1.4 و AVDTP v1.3 و SPP v1
جریان کاری: ≤ 20 میلی آمپر
جریان آماده به کار: <500uA
محدوده دما: -40 ℃ تا + 80 ℃
فاصله انتقال بی سیم: بیش از 10 متر
قدرت انتقال: CLASS2، 4dbm
دقت: -81dBm<0.1% BER
محدوده فرکانس: 2.402 گیگاهرتز الی 2.480 گیگاهرتز
رابط خارجی: SPI، UART، I2C، GPIO، SDIO و USB
ویژگی های صدا: SBC decoding
نسبت سیگنال صوتی به نویز: ≥ 75dB
اندازه ماژول: 13.5 * 25 میلی متر

ویژگی

پشتیبانی از عملکرد های صوتی
اماکن گزارش هوشمند
قابلیت پخش از TF کارت
قابلیت پخش از فلش
پشتیبانی از LINE-IN
پشتیبانی از اتصال میکروفن

Introduction

F-6988 Bluetooth module ,It is an intelligent wireless voice data transmission product. It is a low cost and cost effective stereo wireless transmission solution. The module uses the BK3266 chip and the QFN32 package design. The F-6988 Bluetooth module uses a driverless method. Customers need to connect the module to the application product to achieve music wireless transmission quickly, enjoy music-free entertainment, and support simple data transmission functions. Intelligent sound system and report function; Integrated TF card playing capability; Integrated mobile U disk playback function; Extension line input support; compatible internal microphone offers call support.

Specification

Product Category: Bluetooth Module
Model:F-6988
Chip: BK3266 (instead of BK8000L)
Bluetooth Feature: Bluetooth V5.0
Supply voltage: DC 3.3V – 4.2V
Supported Bluetooth Protocols: A2DP v1.3, AVRCP v1.6, HFP v1.7, HID v1.1, AVCTP v1.4, AVDTP v1.3 and SPP v1
Working Current: ≤ 20mA
Standby Current: <500uA
Temperature Range: -40 ℃ to + 80 ℃
Wireless Transmission Distance: More than 10 meters
Transmission Power: CLASS2, 4dbm
Precision: -81dBm<0.1% BER
Frequency range: 2.402GHz – 2.480GHz
External Interface: SPI, UART, I2C, GPIO, SDIO and USB
Sound Features: SBC decoding
Audio Signal-to-Noise Ratio: ≥ 75dB
Module Size: 25 x 13.5 x 2mm
