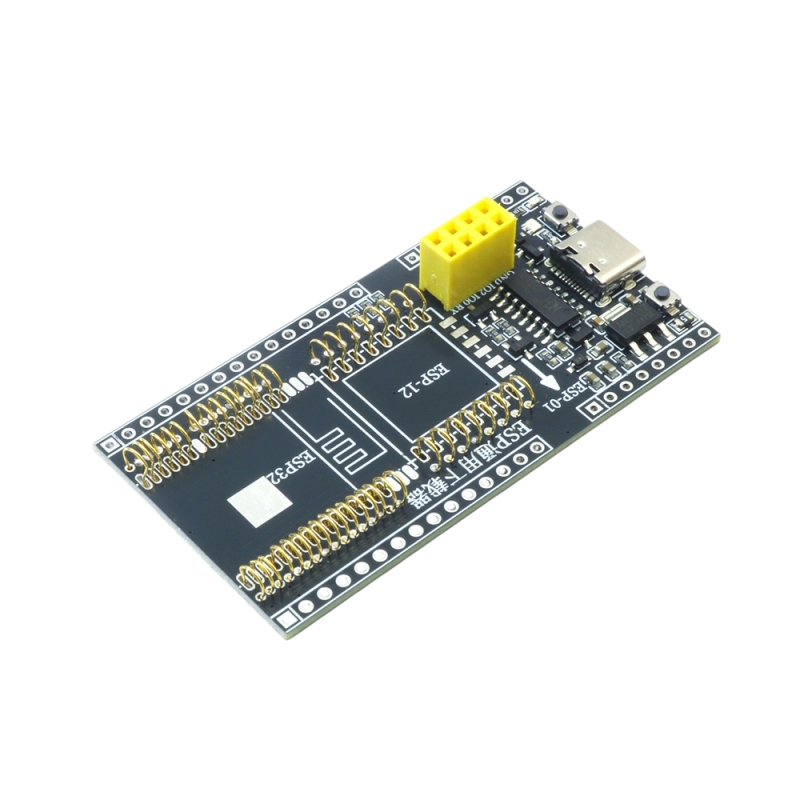

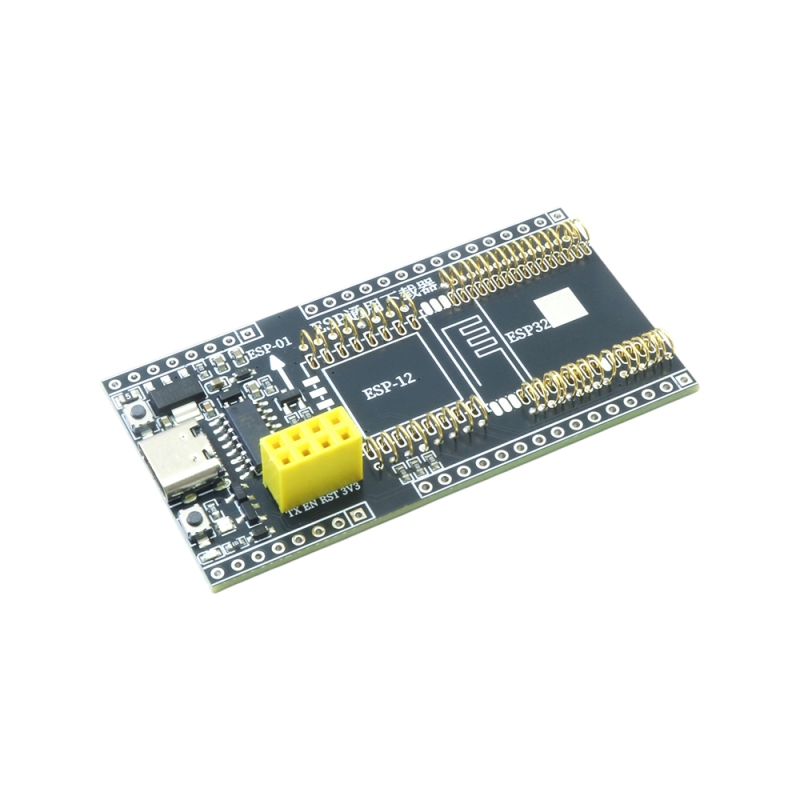

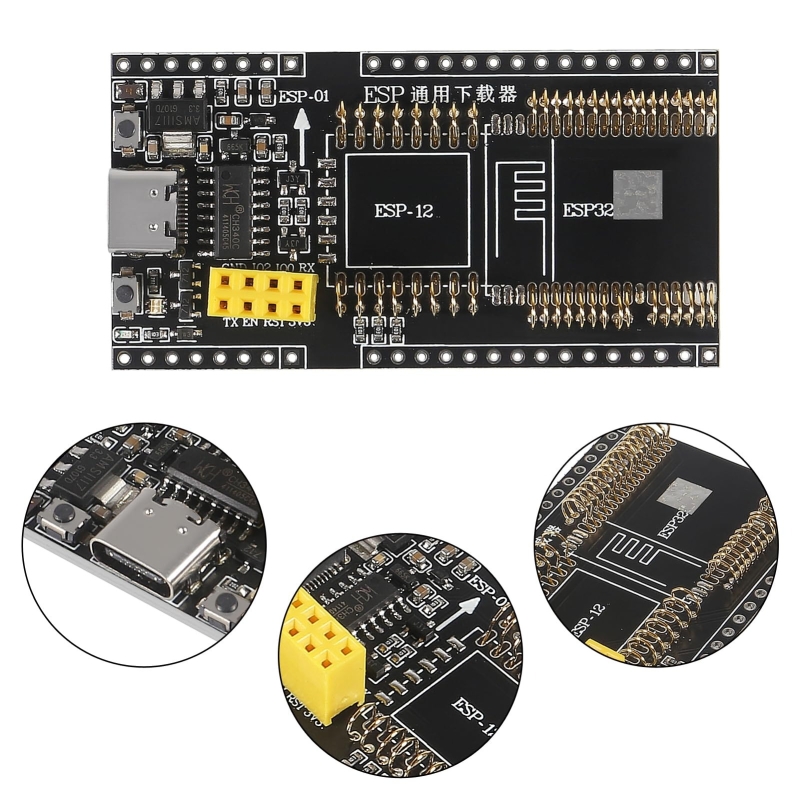

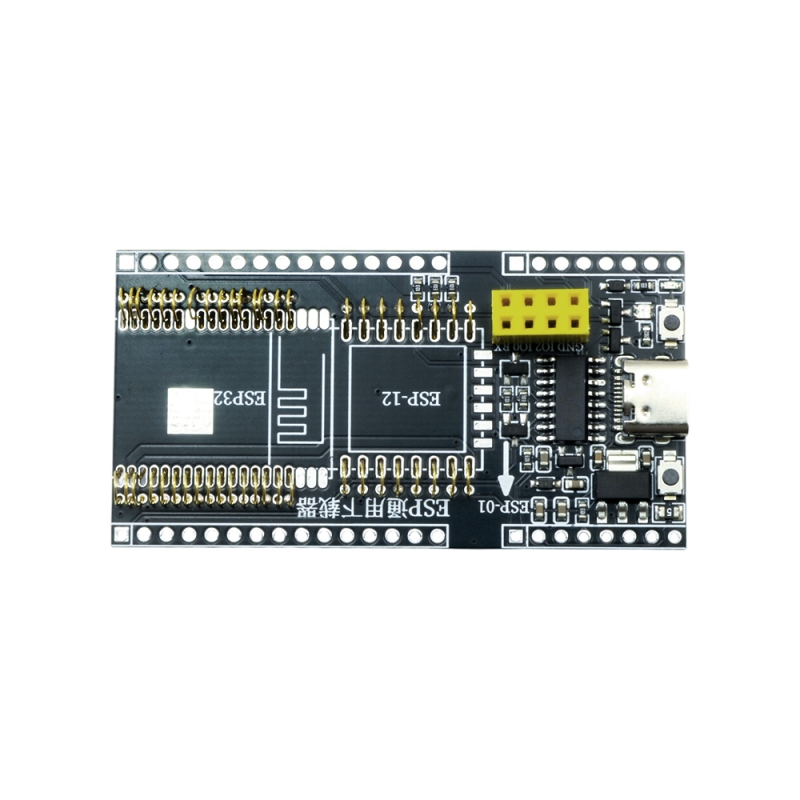

ماژول تستر و پروگرامر بردهای ESP32 / ESP-01/ ESP12 دارای کانکتور USB Type-C

این برد پروگرامر و تستر مخصوص ماژول‌های ESP8266 و ESP32 طراحی شده و امکان پروگرام، دیباگ و تست سریع ماژول‌های ESP-01، ESP-12 و ESP32 را فراهم می‌سازد. به کمک این برد، نیازی به مدارهای جانبی پیچیده برای ورود ماژول‌ها به حالت بوت‌لودر نیست، زیرا دارای کلیدهای داخلی GPIO0 و RESET است که فرآیند پروگرام کردن را ساده و خودکار می‌کند. تراشه CH340 به‌عنوان مبدل USB به سریال روی برد تعبیه شده و از طریق رابط USB Type-C ارتباطی پایدار و سریع با رایانه برقرار می‌گردد. همچنین وجود نشانگرهای LED وضعیت (RX/TX و حالت پروگرام) به کاربر کمک می‌کند تا در زمان دانلود فریمور یا تست عملکرد، فرآیند را مانیتور کند. این برد علاوه بر عملکرد به‌عنوان پروگرامر، می‌تواند به‌عنوان یک تستر کوچک برای بررسی عملکرد ماژول‌ها نیز به‌کار رود.

مشخصات

• مدل‌های پشتیبانی‌شده: ESP-01، ESP-01S، ESP-12E، ESP-12F، ESP-12S، ESP-07، ESP-07S، ESP32-WROVER
• رابط ورودی: USB Type-C
• تراشه مبدل USB به سریال: CH340C
• ولتاژ کاری: 3.3 ولت (با رگولاتور داخلی)
• خروجی رگولاتور: 400 میلی‌آمپر در 3.3 ولت
• پشتیبانی از بوت‌لودر: ورود خودکار به حالت فلش
• پروتکل ارتباطی: UART (TX, RX)
• دارای نشانگرهای LED
• کلیدهای کنترلی: GPIO0 و RESET
• سازگاری نرم‌افزاری: Arduino IDE، ESP-IDF، PlatformIO

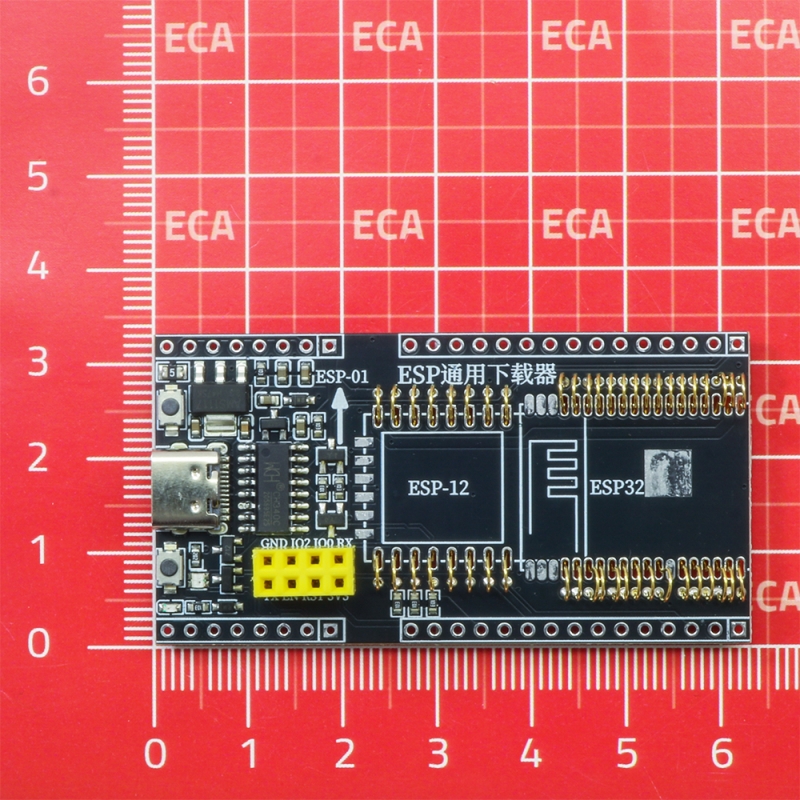

• ابعاد: 65 × 34 میلی‌متر

نحوه استفاده

• نصب درایور CH340 متناسب با سیستم‌عامل رایانه
• دانلود و اجرای ابزار ESPFlashDownloadTool یا Arduino IDE
• اتصال ماژول ESP به سوکت مربوطه روی برد
• در حالت خودکار: کلید پاور را فعال کنید، برد به‌طور خودکار وارد بوت‌لودر می‌شود
• در حالت دستی: کلید GPIO0 را نگه داشته و کلید RESET را کوتاه فشار دهید
• انتخاب پورت سریال و فریمور موردنظر در نرم‌افزار و شروع فرآیند پروگرام

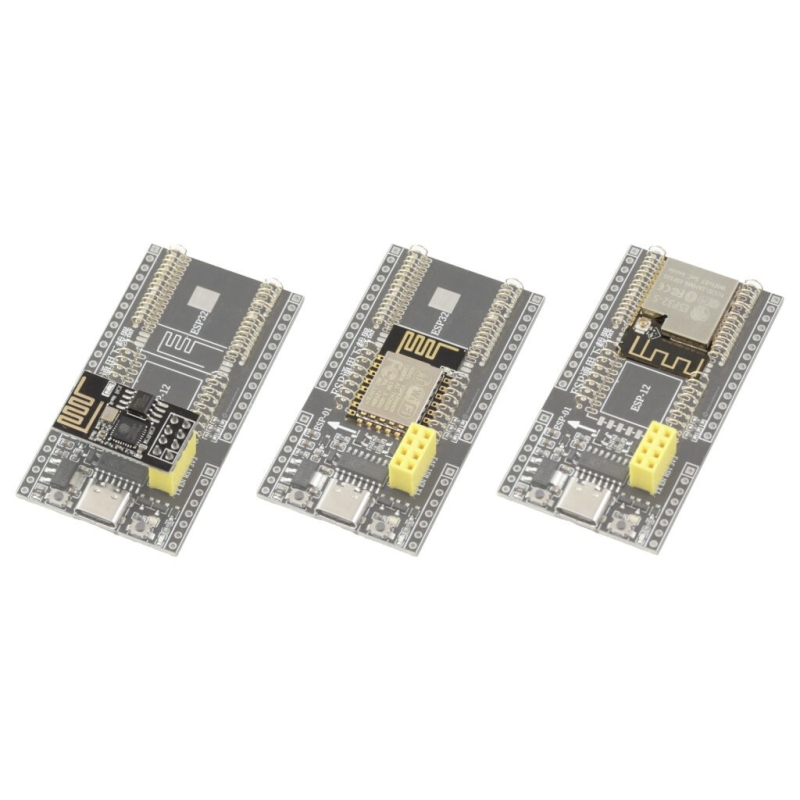

 نمونه های نصب شده ESP بر روی برد

این پروگرامر علاوه بر قابلیت برنامه‌ریزی، امکان استفاده به‌عنوان برد پروتوتایپ را نیز فراهم می‌کند. وجود هدرهای گلدپین اضافی که سیگنال‌های ماژول ESP را به خارج هدایت می‌کنند، این امکان را می‌دهد که برد نه تنها برای پروگرام کردن، بلکه برای تست و اجرای مستقیم پروژه‌ها نیز مورد استفاده قرار گیرد.

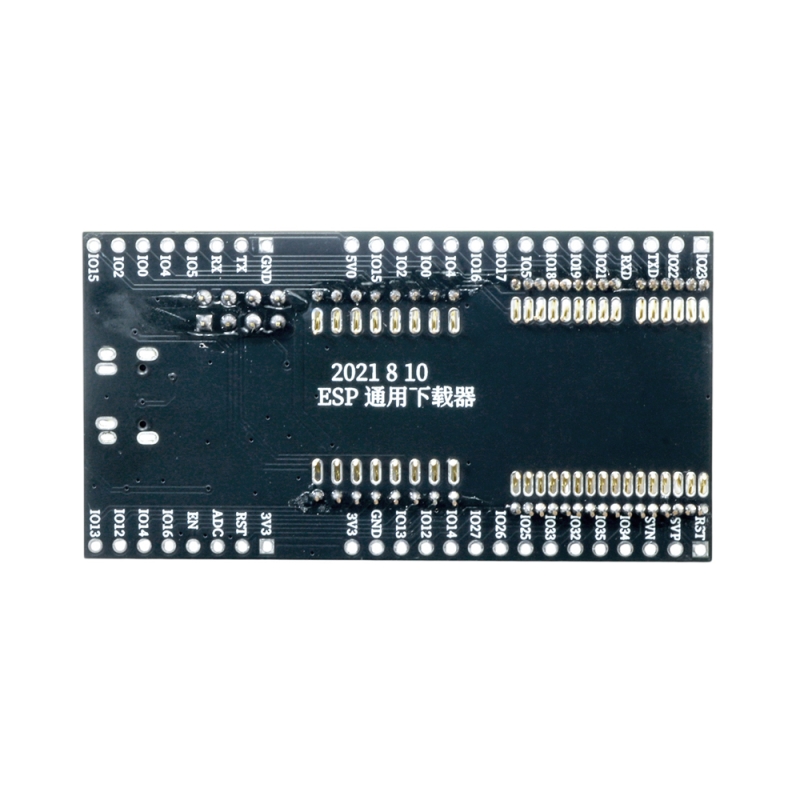

کاربر می‌تواند عملکرد برنامه‌ی خود را به‌صورت عملی آزمایش کند و به رابط‌هایی مانند GPIO، I2C، SPI، UART و PWM به‌سادگی دسترسی داشته باشد. تمامی پایه‌ها روی پشت برد به‌وضوح برچسب‌گذاری شده‌اند، بنابراین هنگام اتصال به ماژول‌ها یا سنسورهای خارجی، احتمال خطا در سیم‌کشی به حداقل می‌رسد.

کاربردهای رایج

این ماژول برای برنامه‌ریزی و تست سریع ماژول‌های ESP طراحی شده است و در پروژه‌های IoT، توسعه و آموزش بسیار کاربردی است. به دلیل داشتن رابط USB Type-C و سادگی استفاده، یکی از ابزارهای ضروری برای مهندسان و علاقه‌مندان به اینترنت اشیا محسوب می‌شود.

• پروگرم کردن ماژول‌های ESP8266 و ESP32
• دیباگ و تست عملکرد ESP-01، ESP-12 و ESP32
• پروتوتایپینگ سریع در پروژه‌های IoT
• توسعه سیستم‌های ارتباطی بی‌سیم
• آزمایش و تست فریمورهای سفارشی
• پشتیبانی از پروژه‌های DIY و دانشجویی
• ابزار آموزشی در دانشگاه‌ها و مراکز تحقیقاتی

This programmer and tester board is designed specifically for ESP8266 and ESP32 modules and allows for quick programming, debugging, and testing of ESP-01, ESP-12, and ESP32 modules. With this board, there is no need for complex peripheral circuits to enter the module into bootloader mode, as it has internal GPIO0 and RESET keys that simplify and automate the programming process. The CH340 chip is embedded on the board as a USB-to-serial converter, and a stable and fast connection to the computer is established via the USB Type-C interface. The presence of status LED indicators (RX/TX and program mode) also helps the user monitor the process when downloading firmware or testing performance. In addition to functioning as a programmer, this board can also be used as a small tester to check the performance of the modules.

Specifications

Supported models: ESP-01, ESP-01S, ESP-12E, ESP-12F, ESP-12S, ESP-07, ESP-07S, ESP32-WROVER
Input interface: USB Type-C
USB-to-serial converter chip: CH340C
Operating voltage: 3.3V (with internal regulator)
Regulator output: 400mA @ 3.3V
Bootloader support: Auto-enter flash mode
Communication protocol: UART (TX, RX)
With LED indicators
Control keys: GPIO0 and RESET
Software compatibility: Arduino IDE, ESP-IDF, PlatformIO
Dimensions: 65 x 34 mm
