ماژول درایور موتور BTS7960 43A

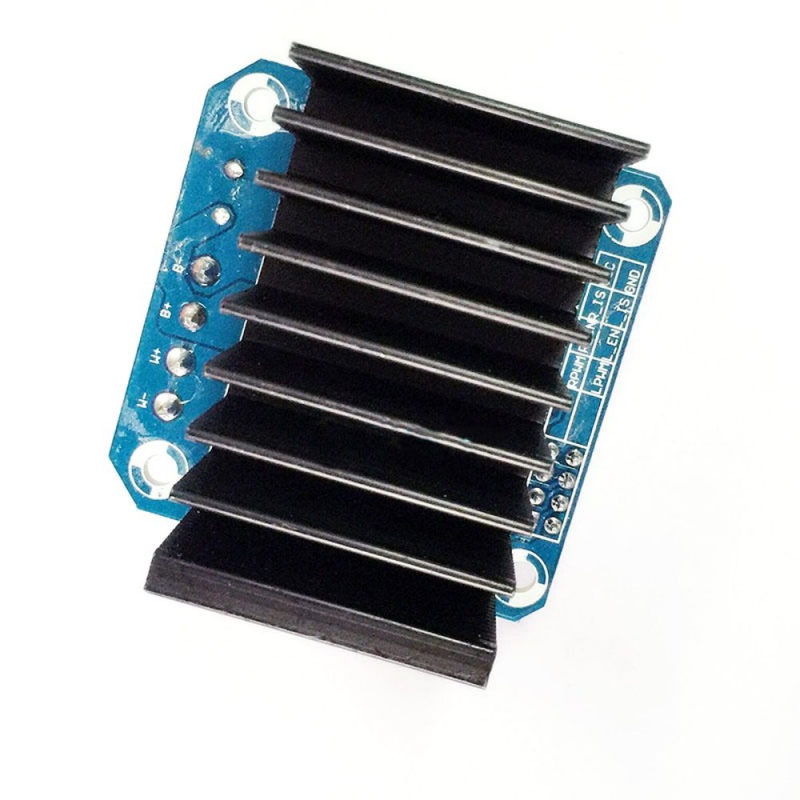

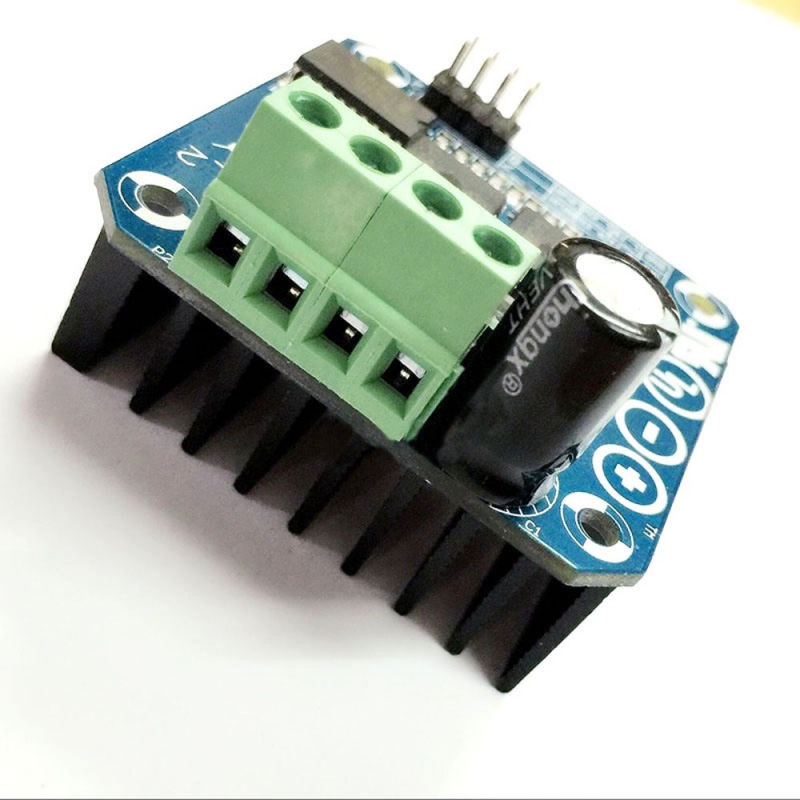

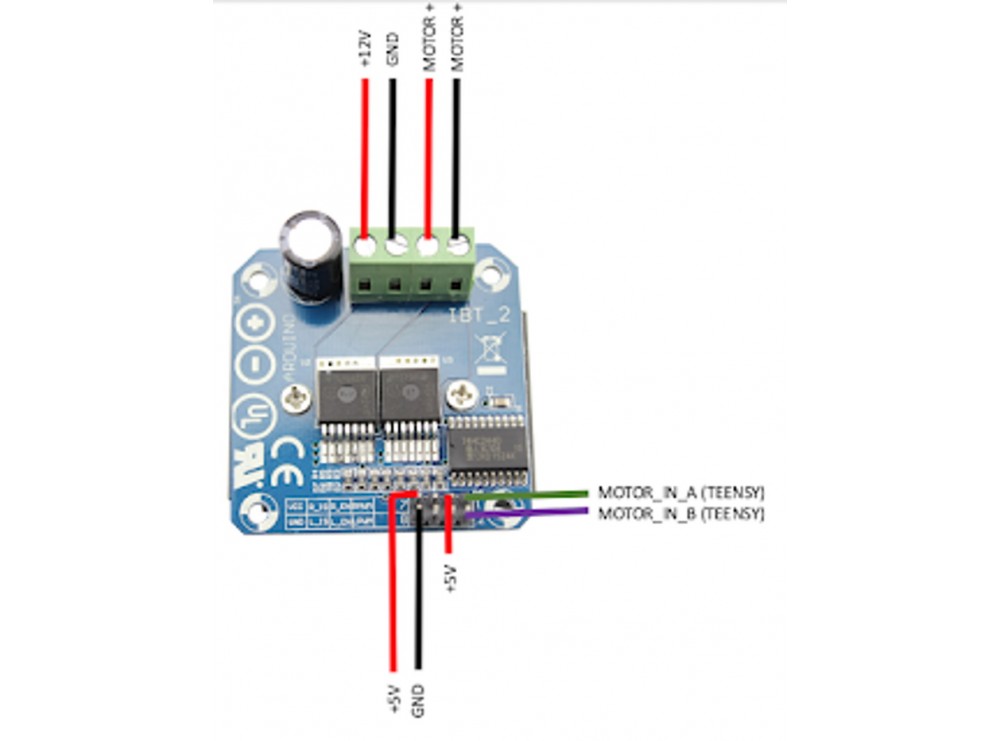

ماژول BTS7960 یک راه‌انداز موتور DC بسیار قوی بر پایه‌ی معماری H-Bridge است که از دو چیپ قدرتمند BTS7960 ساخت شرکت Infineon بهره می‌برد. این درایور با توانایی عبور جریان تا 43 آمپر و ولتاژ کاری بین 6 تا 27 ولت، برای کنترل موتورهای DC پرمصرف و صنعتی مناسب است. کنترل ورودی ماژول از طریق سیگنال PWM یا سطح منطقی با ولتاژ 3.3 تا 5 ولت انجام می‌شود و از Duty Cycle بین 0 تا 100 درصد پشتیبانی می‌کند. وجود چیپ 74HC244 در مدار، ایزولاسیون مؤثر بین کنترل‌کننده (مانند آردوینو یا میکروکنترلر) و مسیر قدرت را فراهم می‌سازد. این ماژول دارای حفاظت‌های داخلی از جمله محافظت در برابر دمای بالا (Over Temperature)، جریان بیش از حد (Over Current)، اتصال کوتاه و ولتاژهای غیرمجاز است. طراحی حرفه‌ای همراه با هیت‌سینک آلومینیومی، توانایی تحمل جریان بالا در طولانی‌مدت را تضمین می‌کند. از این درایور می‌توان در انواع پروژه‌های رباتیک، خودروهای کنترلی و تجهیزات صنعتی استفاده نمود.

مشخصات

• ولتاژ ورودی: 6V تا 27V
• مدل: IBT-2
• جریان خروجی ماکزیمم: 43A
• سطح ولتاژ ورودی کنترلی: 3.3V تا 5V

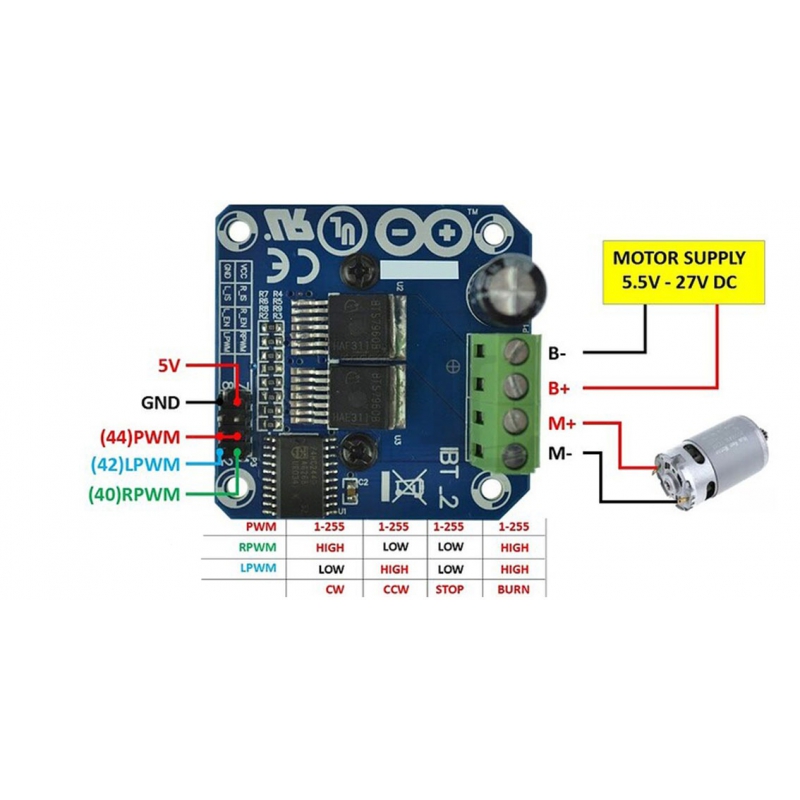

• مد کنترل: PWM یا سطح منطقی
• دامنه Duty Cycle ورودی: 0 تا 100 درصد
• فرکانس PWM ورودی: تا 25KHz
• محافظت‌ها: افزایش دما، افزایش جریان، اتصال کوتاه، افت یا افزایش ولتاژ
• ایزولاسیون سیگنال کنترل: توسط IC مدل 74HC244

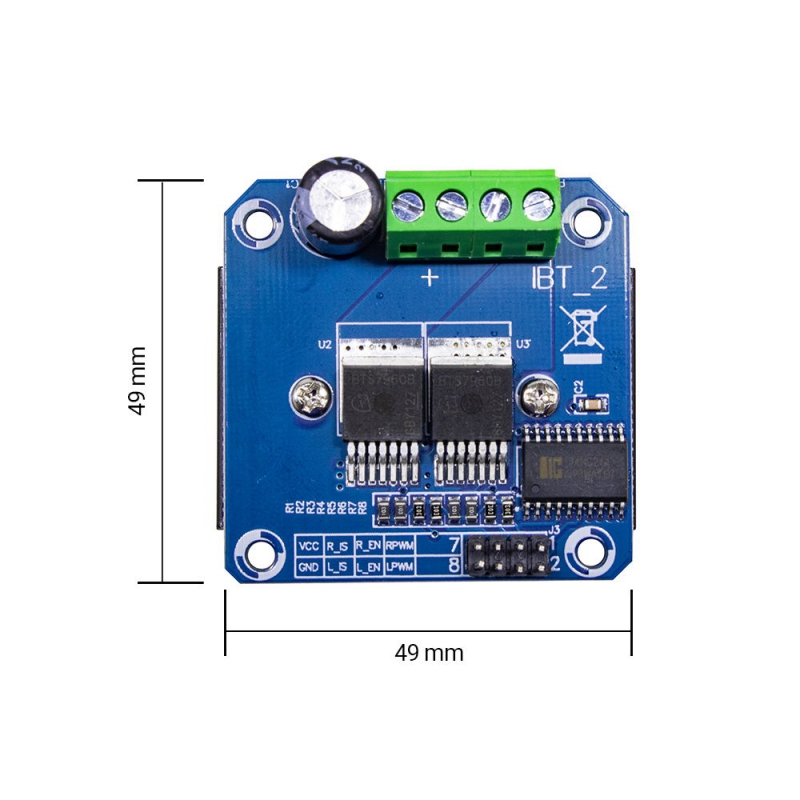

• ابعاد ماژول: 49mm × 49mm

کاربردهای رایج

درایور BTS7960 به دلیل توان بالا و پشتیبانی از کنترل دقیق، گزینه‌ای ایده‌آل برای راه‌اندازی انواع موتورهای DC قدرتمند و سیستم‌های نیازمند ترمزگیری قوی است. از این ماژول می‌توان در کاربردهای رباتیک و اتوماسیون صنعتی تا کنترل خودروهای سنگین الکترونیکی بهره گرفت.

• ربات‌های متحرک با بار سنگین
• موتورهای صنعتی با جریان بالا
• ماشین‌آلات CNC کوچک
• خودروهای الکتریکی کنترلی (RC)
• پروژه‌های DIY در مقیاس نیمه‌صنعتی
• سامانه‌های حمل‌ونقل هوشمند
• درایو موتورهای درب اتوماتیک
• تجهیزات آزمایشگاهی قدرتی
• ماژول‌های راه‌انداز موتور در آردوینو و رزبری پای
• کنترل فن‌های صنعتی پرمصرف

Introduction

The drive uses an H-bridge driver module that composed by Infineon power drive chip BTS7960, with overheating and overcurrent protection. Double BTS7960 H-bridge driver circuit, with strong drive and braking effect, use 74HC244 chip effectively isolate the microcontroller and the motor drive! High Current up to 43A

Specification

Input voltage: 6V-27V
Model: IBT-2
Maximum current: 43A
Input level: 3.3-5V
Control mode: PWM or level
Duty cycle: 0-10

Applications

Current diagnostic
Slope adjustment
Dead Time generation
Overtemperature, overvoltage, undervoltage, overcurrent protection
Short circuit protection
