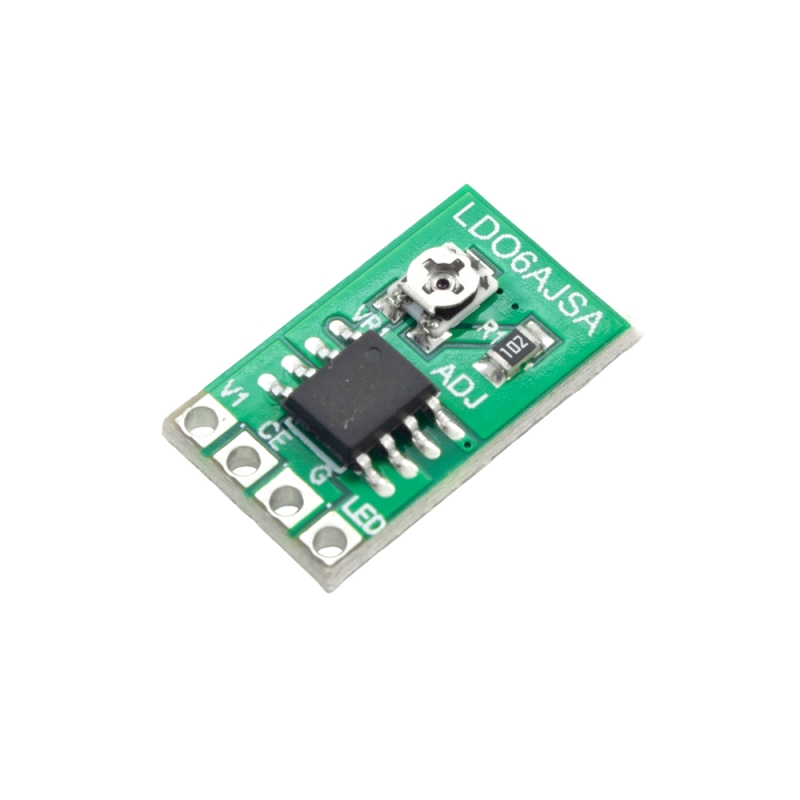

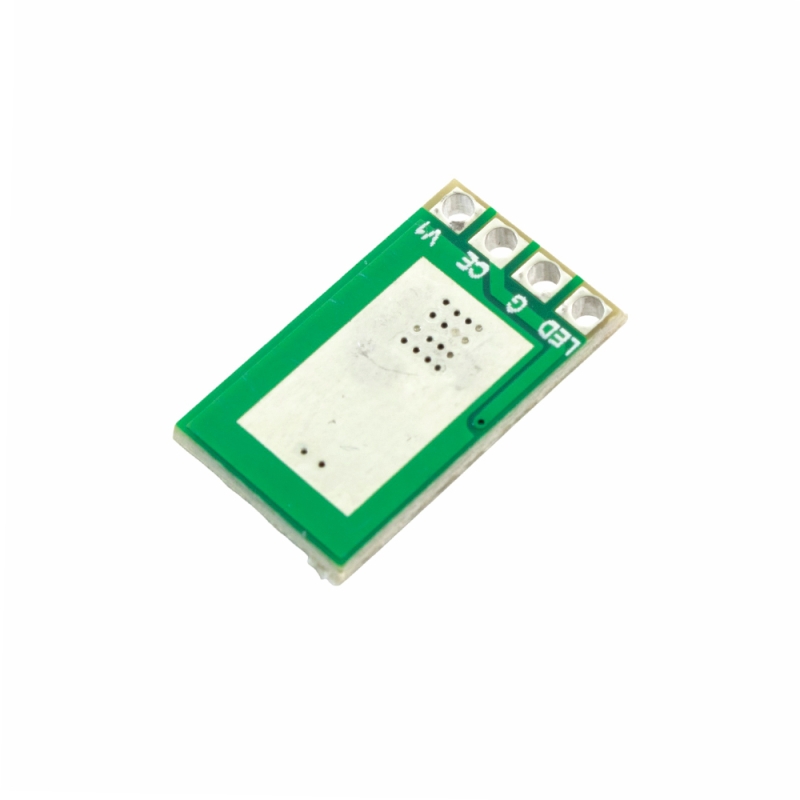

ماژول درایور LED جریان ثابت 30mA تا 1.5A با کنترل PWM مدل LD06AJSA

ماژول LD06AJSA یک درایور جریان ثابت DC برای راه‌اندازی LED با توان حداکثر 9 وات است که در بازه ولتاژ ورودی 2.8 تا 6 ولت DC عمل می‌کند. خروجی جریان ثابت این ماژول بین 30mA تا 1500mA قابل تنظیم بوده و به دو روش قابل کنترل است: 1. از طریق پتانسیومتر تعبیه‌شده روی برد (ADJ) 2. از طریق سیگنال PWM خارجی که به پایه CE متصل می‌شود.
با استفاده از این قابلیت‌ها می‌توان میزان روشنایی یا شدت نور LED را به‌صورت دقیق و پویایی کنترل کرد. طراحی مدار بسیار ساده است و به‌راحتی در پروژه‌های روشنایی با LED قابل ادغام است. مدار دارای تراشه محدودکننده دما، محافظت در برابر جریان بیش‌ازحد و قابلیت عملکرد پایدار در دماهای بالا می‌باشد. این ماژول قابلیت راه‌اندازی بین 1 تا 16 عدد LED را به‌صورت موازی دارد (در صورتی که جریان مجموع از 1.5A فراتر نرود).

مشخصات

• ولتاژ کاری: DC 2.8V تا 6V
• جریان خروجی: 30mA تا 1500mA (قابل تنظیم)
• توان خروجی: حداکثر 9W
• روش تنظیم جریان:
  • پتانسیومتر روی برد (ADJ)
  • سیگنال PWM خارجی به پایه CE
• محافظت‌ها:
  • حفاظت در برابر جریان زیاد
  • تراشه محدودکننده دمای داخلی
• تعداد LED قابل راه‌اندازی: 1 تا 16 عدد (در صورت رعایت محدودیت جریان)
• نوع اتصال LED: فقط به‌صورت موازی

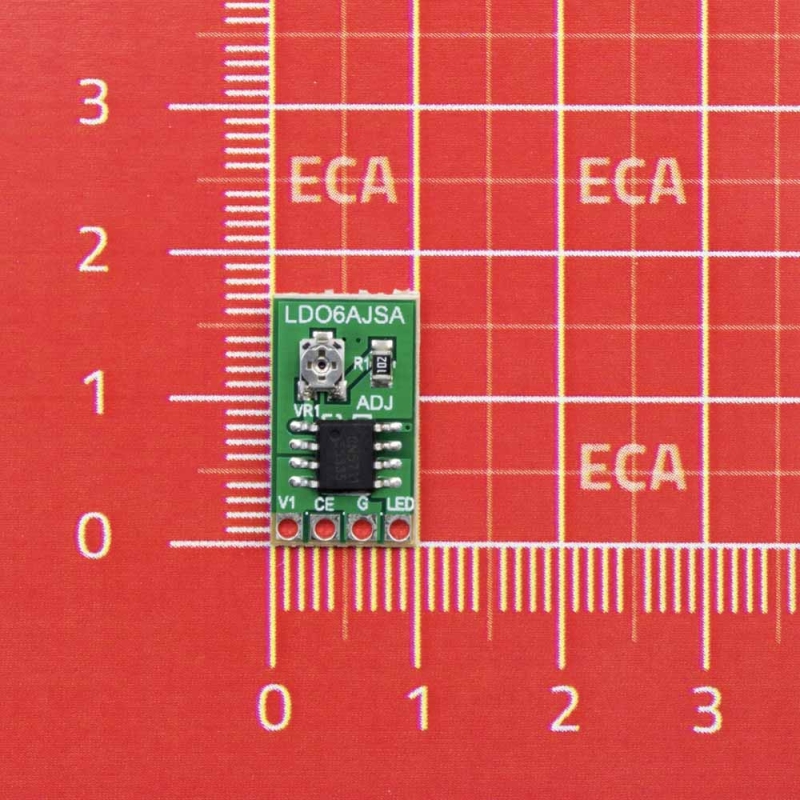

• ابعاد برد: 17×10 میلی‌متر
• امکان نصب هیت سینک

عملکرد

ماژول LD06AJSA یک درایور LED با قابلیت تولید جریان ثابت قابل تنظیم است که برای تغذیه مستقیم LEDها با منبع تغذیه 2.8 تا 6 ولت DC طراحی شده است. این ماژول با استفاده از یک تراشه کنترلی داخلی و مدار محدودکننده جریان، مقدار جریان خروجی را ثابت نگه می‌دارد تا LEDها در شرایط پایدار و ایمن کار کنند.
ویژگی اصلی این ماژول، قابلیت تنظیم جریان خروجی در بازه 30mA تا 1500mA است. کاربر می‌تواند جریان را از دو روش کنترل کند:

• با استفاده از پتانسیومتر (ADJ) موجود روی برد
• یا با اعمال سیگنال PWM به پایه‌ی مخصوص کنترل (CE)

این ماژول برای پروژه‌های روشنایی کم‌مصرف، LEDهای تزئینی، پنل‌های نور، و مدارهای تغذیه‌شده با باتری (مثل 18650) بسیار مناسب است.

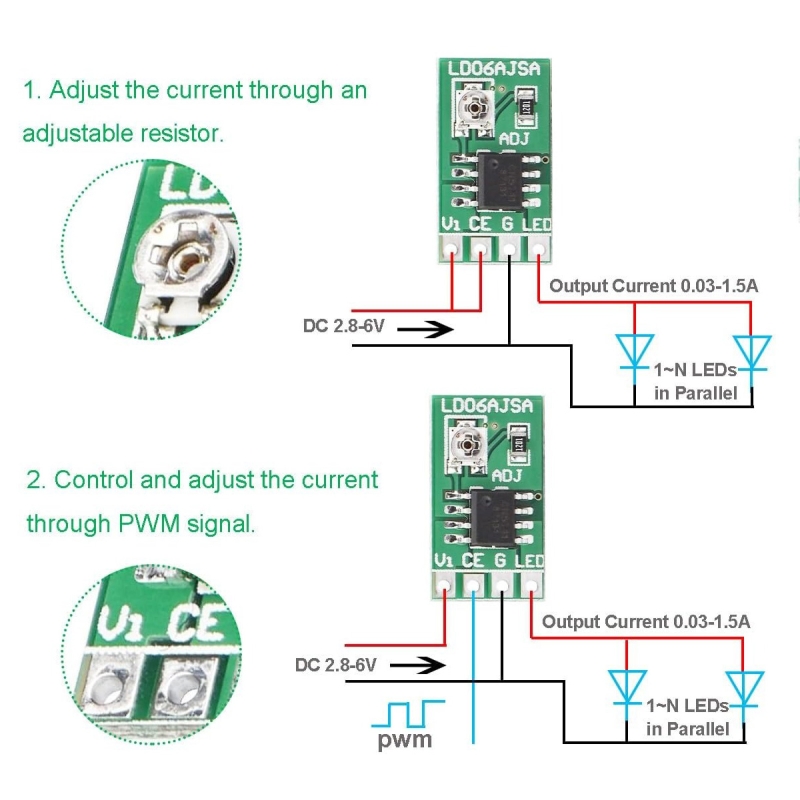

در تصویر بالا، دو روش برای تنظیم جریان ماژول نمایش داده شده است:

روش اول: تنظیم جریان با پتانسیومتر (ADJ)

• تغذیه 2.8 تا 6 ولت DC به پایه‌های V+ و GND داده می‌شود.
• پایه CE به V+ متصل شده (یعنی PWM غیرفعال است)
• جریان خروجی از پایه LED تأمین می‌شود و LEDها به صورت موازی وصل می‌شوند.
• کاربر می‌تواند با چرخاندن پتانسیومتر، مقدار جریان خروجی را به صورت دستی در بازه‌ی 30mA تا 1.5A تنظیم کند.

این روش برای استفاده ثابت و مستقل از کنترل خارجی مناسب است.

روش دوم: تنظیم جریان با سیگنال PWM

• مانند حالت قبل تغذیه 2.8 تا 6 ولت به برد داده می‌شود.
• پایه CE به خروجی یک سیگنال PWM وصل شده است.
• در این حالت، مقدار جریان خروجی به‌صورت دینامیک با پهنای پالس PWM کنترل می‌شود.

این روش مناسب پروژه‌هایی است که می‌خواهند با میکروکنترلر (مثل Arduino، ESP32، STM32) شدت نور را کنترل کنند یا افکت‌هایی مثل روشنایی تدریجی بسازند.

کاربردهای رایج

این ماژول برای کنترل نور LED در پروژه‌های کم‌حجم، قابل‌حمل، مدارهای روشنایی سفارشی، محصولات تغذیه‌شده با باتری 18650 یا مدارهای روشنایی کارت‌های نور کوچک (Light Cards) بسیار مناسب است.

• روشنایی قابل‌تنظیم با کنترل PWM
• روشنایی پرتابل باتری‌خور با باتری 18650
• کنترل نور پس‌زمینه پنل یا نمایشگر
• پروژه‌های DIY با LEDهای توان پایین
• روشنایی داخلی خودرو یا موتورسیکلت
• توسعه ماژول‌های روشنایی کم‌حجم برای گجت‌ها
• منابع نور ثابت در دستگاه‌های حساس به جریان
• تست و راه‌اندازی LED در آزمایشگاه‌های آموزشی

The LD06AJSA module is a DC constant current driver for driving LEDs with a maximum power of 9 watts, operating in the input voltage range of 2.8 to 6 V DC. The constant current output of this module is adjustable between 30 mA and 1500 mA and can be controlled in two ways: 1. Through the built-in potentiometer on the board (ADJ) 2. Through an external PWM signal connected to the CE pin.
Using these capabilities, the brightness or light intensity of the LED can be controlled precisely and dynamically. The circuit design is very simple and can be easily integrated into LED lighting projects. The circuit has a temperature limiting chip, overcurrent protection and stable operation at high temperatures. This module can drive between 1 and 16 LEDs in parallel (if the total current does not exceed 1.5 A).

Specifications

Working voltage: DC 2.8V to 6V
Output current: 30mA to 1500mA (adjustable)
Output power: Max. 9W
Current adjustment method:
• On-board potentiometer (ADJ)
• External PWM signal to CE pin
Protections:
• Overcurrent protection
• Internal temperature limiting chip
Number of LEDs that can be driven: 1 to 16 (if current limit is observed)
LED connection type: Parallel only
Board dimensions: 17×10 mm
