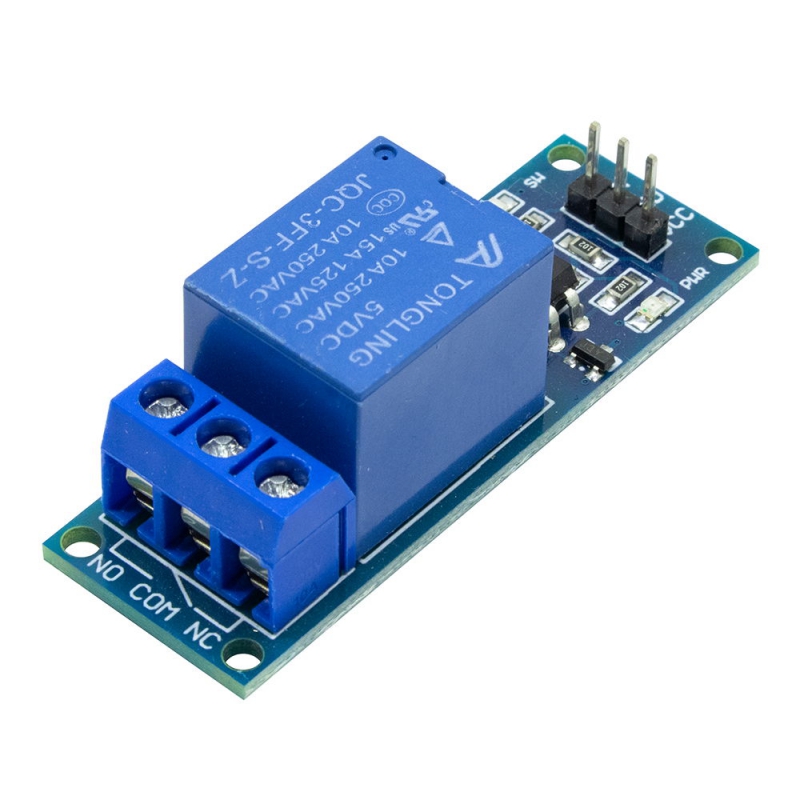

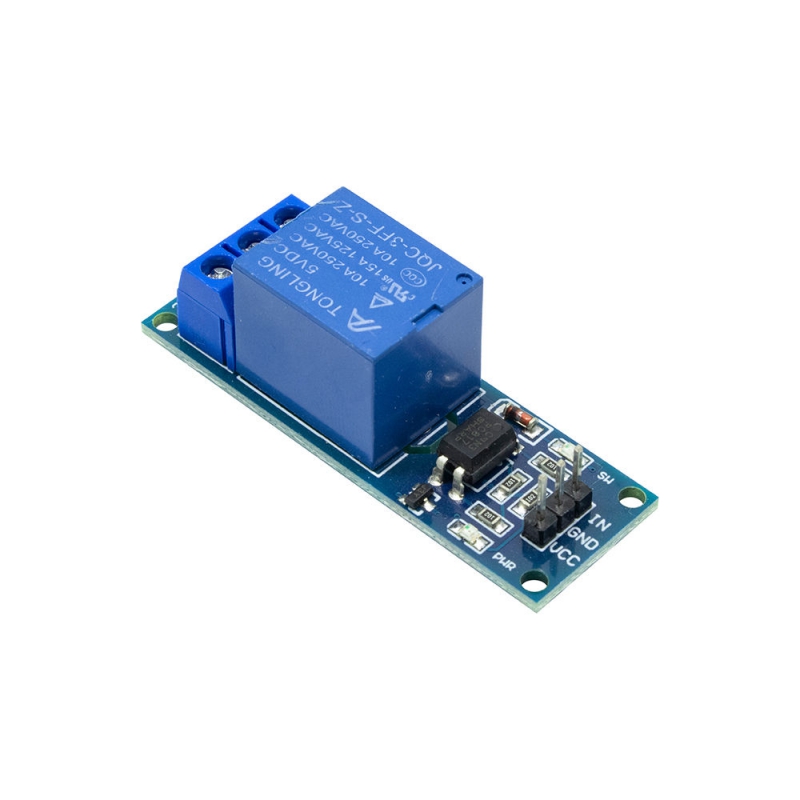

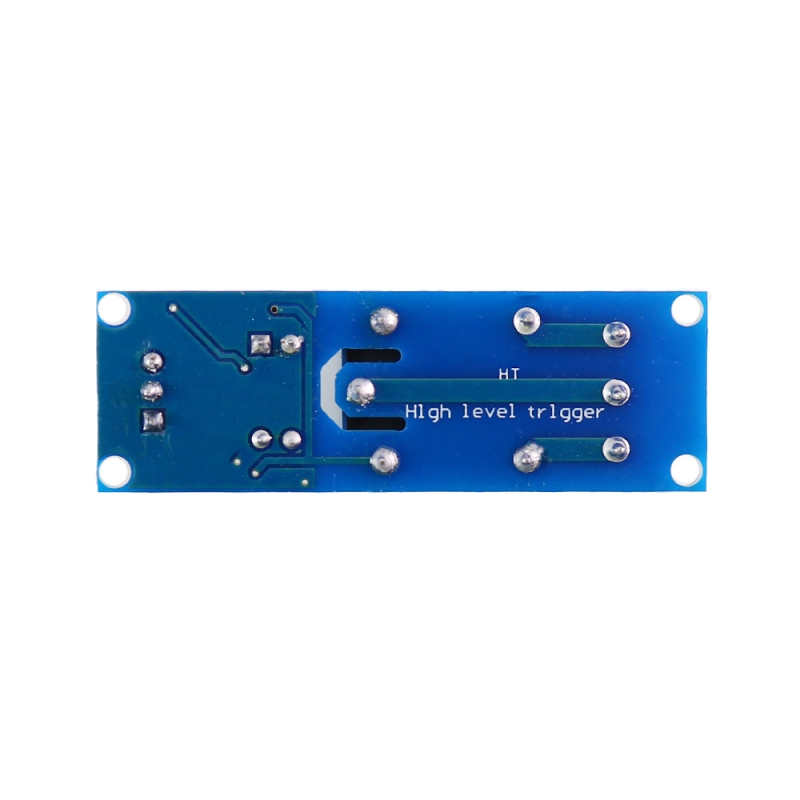

ماژول رله 5 ولت یک کاناله دارای اپتوکوپلر

این ماژول یک رله الکترومکانیکی 5 ولت یک کاناله است که با استفاده از اپتوکوپلر داخلی، ایزولاسیون الکتریکی مناسبی بین مدار فرمان (کنترل) و مدار قدرت فراهم می‌کند. این ویژگی باعث افزایش ایمنی سیستم و جلوگیری از آسیب به بردهای حساس می‌شود. ماژول مذکور برای کاربردهایی طراحی شده است که نیاز به سوئیچ‌کردن بارهای AC یا DC تا توان متوسط دارند. ورودی ماژول از طریق پایه‌های VCC، GND و IN با میکروکنترلر یا آردوینو قابل کنترل است. وجود دیود محافظ، ترانزیستور درایور و LED نشانگر وضعیت، راه‌اندازی ماژول را برای کاربران ساده و ایمن می‌سازد. خروجی رله شامل سه ترمینال NO، COM و NC بوده و بسته به نیاز کاربر می‌تواند مدار را وصل یا قطع کند. این ماژول انتخاب مناسبی برای پروژه‌های خانگی، صنعتی سبک و اتوماسیون است که نیاز به کنترل بار از طریق سیگنال منطقی دارند.

مشخصات:

• ولتاژ تغذیه: 5 ولت DC
• جریان تحریک ورودی: کمتر از 80 میلی آمپر
• ولتاژ تحریک سیگنال: سطح TTL (0 تا 5 ولت)
• حداکثر ولتاژ خروجی AC برابر 250 ولت
• حداکثر جریان خروجیAC برابر 10 آمپر
• حداکثر ولتاژ خروجی DC برابر 30 ولت
• حداکثر جریان خروجی DC برابر 10 آمپر
• ایزولاسیون نوری: دارد (اپتوکوپلر)
• نوع رله: JQC-3F(T73)
• ترمینال خروجی: NO، COM، NC
• ابعاد ماژول: 52×19×18 میلی متر

کاربرد ها:

ماژول رله 5 ولت یک کاناله با اپتوکوپلر در پروژه‌های کنترل خودکار، خانه هوشمند، رباتیک و تجهیزات صنعتی برای قطع و وصل بارهای الکتریکی با ایمنی بالا کاربرد دارد. ایزولاسیون نوری، این ماژول را به گزینه‌ای مطمئن برای حفاظت از سیستم‌های دیجیتال در برابر ولتاژهای خطرناک تبدیل کرده است.

• کنترل روشنایی هوشمند
• اتصال و قطع بارهای موتوری
• سیستم‌های تهویه مطبوع هوشمند
• پروژه‌های اتوماسیون خانگی
• مدارهای آردوینو و رزبری‌پای
• تجهیزات صنعتی سبک
• کنترل پمپ‌های آب کوچک
• سیستم‌های امنیتی و هشدار
• تجهیزات اینترنت اشیاء (IoT)
• مدارهای آزمایشگاهی و آموزشی
