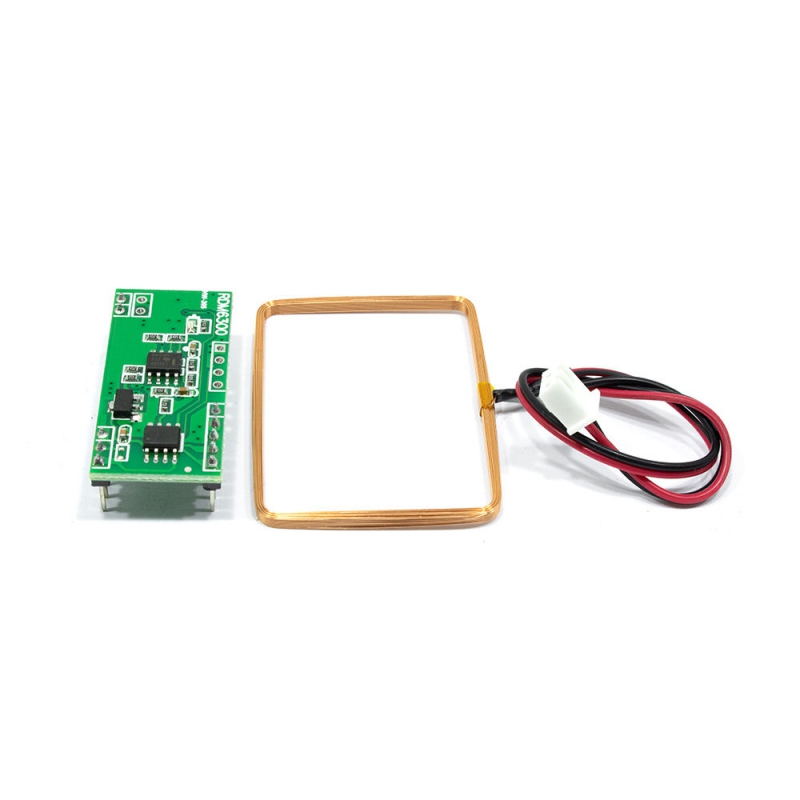

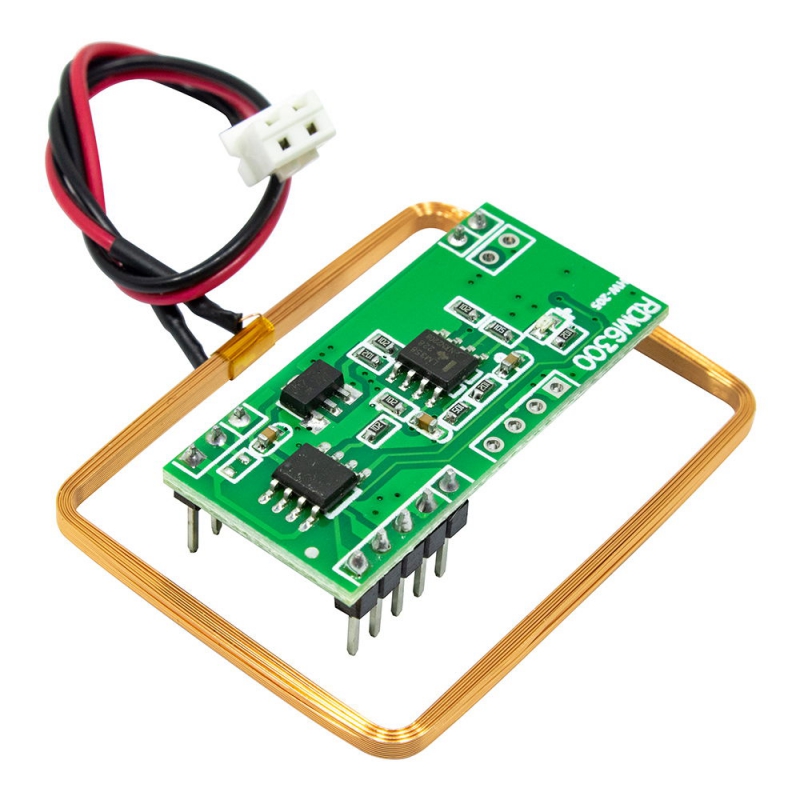

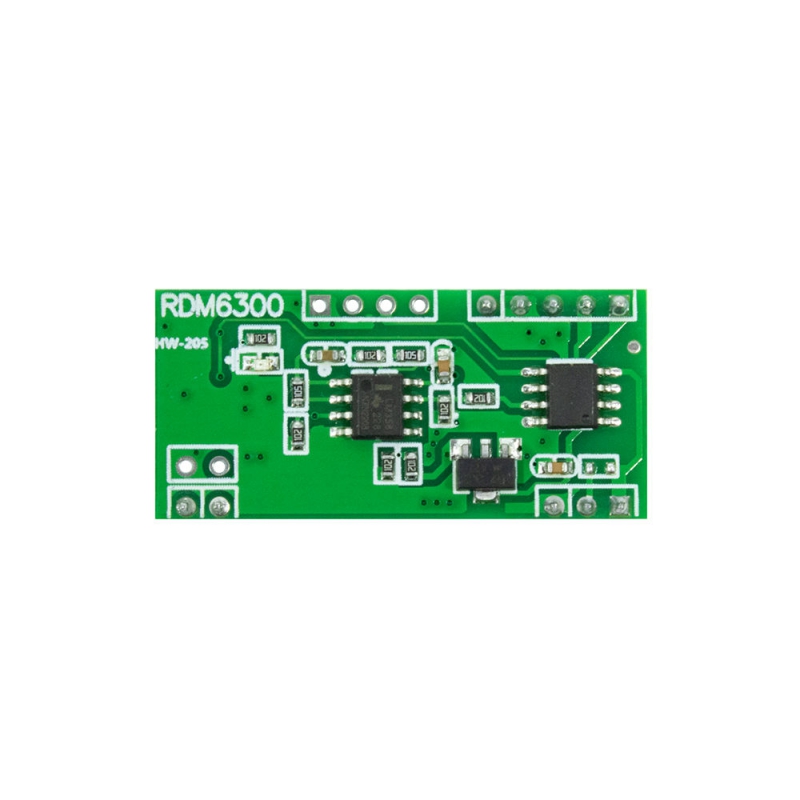

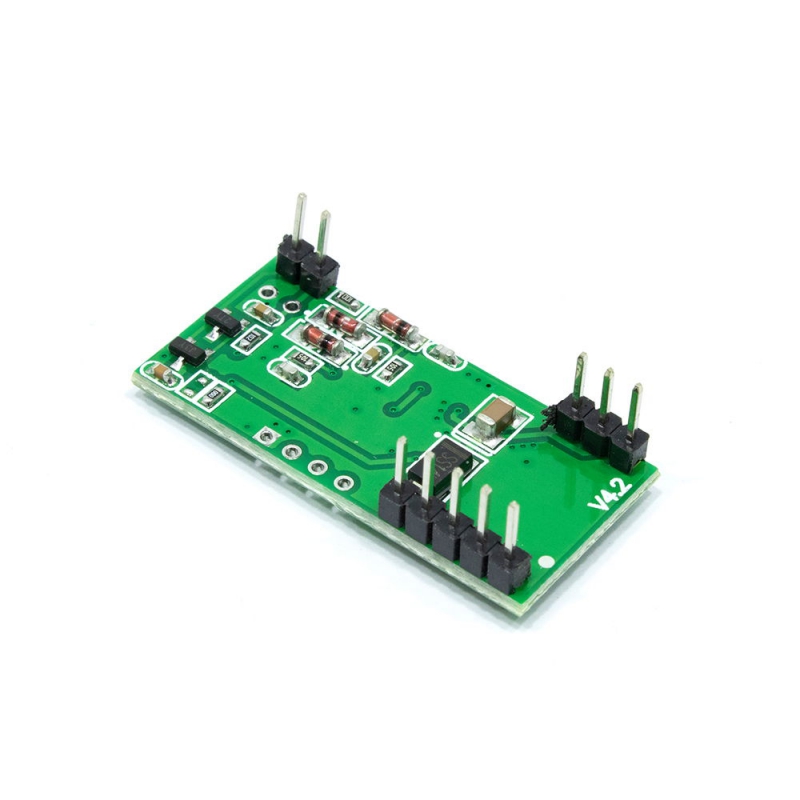

ماژول ریدر RDM6300 RFID با فرکانس 125KHZ و خروجی سریال

معرفی

کارخوان RFID RDM6300 125KHz یک مینی ماژول برای خواندن کد ها از کارت ها و تگ های 125 کیلو هرتزی (فقط خواندنی و یا قابل خواندن / نوشتن) طراحی شده است و به راحتی می توانید از آن در پروژه خود در کنار آردوینو و یا هر میکروکنترلر دیگری استفاده نمایید.

کاربردها

• کنترل دستیابی
• ضد جعل و تقلب
• مدیریت دارایی و پیگیری دارایی
• ردیابی سند
• فناوری اطلاعات مدیریت دارایی و یا پیگیری دارایی های فناوری اطلاعات
• سامانه های هوشند دامداری و یا ردیابی حیوانات
• RFID در ساخت و ساز : ابزار ردیابی ، ردیابی لوله
• شناساسیی طلا و جواهر
• ایمنی مواد غذایی و قابلیت ردیابی
• RFID در بیمارستان و مراقبت از سلامت
• پیگیری بیمار
• پیگیری تجهیزات بیمارستان
• سیستم های پرداخت RFID
• شناسایی شخصی و پیگیری
• کنترل دسترسی
• زمان و حضور و غیاب
• زمان بندی مسابقه (در حال اجرا ، دوچرخه ، وسیله نقلیه )
• RFID و زنجیره تامین RFID حمل و نقل
• ردیابی کانتینر های حمل بار
• مدیریت کار در حال پیشرفت
• شناسایی خودرو و تعین سطح دسترسی
• سیستم های پرداخت تلفن
• مدیریت محوطه

مشخصات

• پشتیبانی از آنتن خارجی
• حداکثر فاصله موثر تا 150میلیمتر
• رابط UART
• پشتیبانی از تگ های EM4100 ، برچسب ها و … 125 کیلوهرتز
• اندازه کوچک
• دارای بازر و تولید بیپ در صورت خواند موفقیت آمیز کارت
• ولتاژ کاری: 5 ولت DC

Introduction

Mini-Module RDM6300 125KHz card is designed for code reading 125 kHz / 134.2 kHz read only card compatible tags and read / write card. It can be applied in office / home security, personal identification, access control, anti-forgery, interactive toy and Etc. production control systems
RDM6300 series RFID contactless module, use the advanced RF receiving circuitry and embedded MCU, Combing design with high efficient decoding algorithm, to finish the Receive Data EM4100 and all compatible cards. This is a very popular RFID Card Read module for Arduino users, It can read 125K EM4100 Series RFID Card.
This module is easy to use serial port to connect to Arduino MCU after power, when RFID card enter card read range, this module will send the card number to Arduino by UART You can also connect Arduino Shield relay for its Arduino in order to enable simple Keeper door control system.

Specification

Frequency: 125KHz
Supported card: in / TK4100 in / tk4102, EM4200 or compatible
Baud rate :: 9600bps (TTL RS232 format)
Power supply: 5 V DC
Current consumption: <50mA

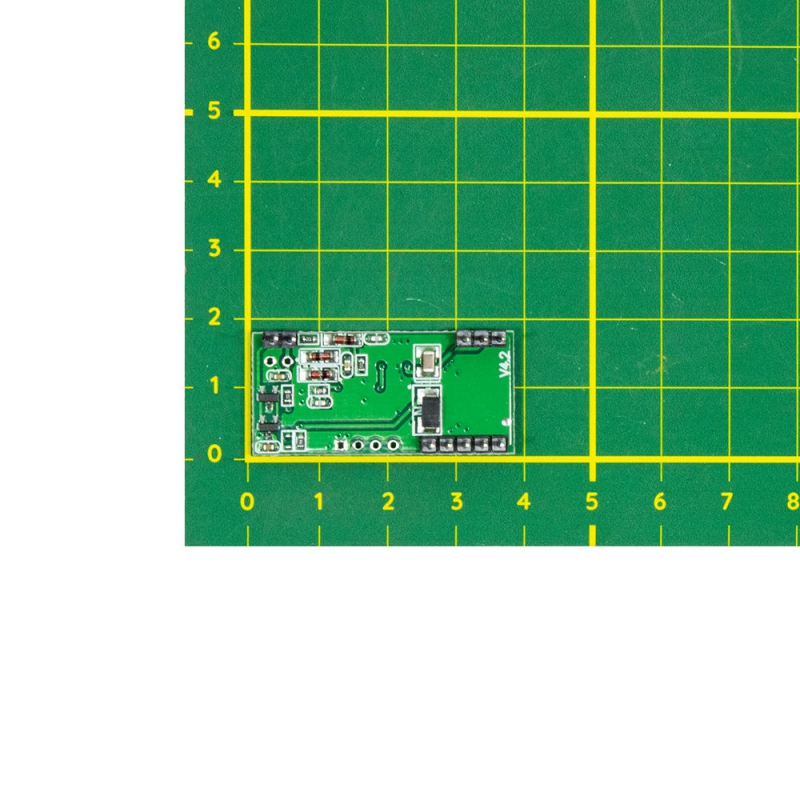

Size: 38.5 mm x 19 mm x 10 mm
