ماژول رید رله Reed Switch مغناطیسی مدل HW-072

مشخصات

مدل : HW-072
بر پایه تراشه مقایسه کننده LM393
نوع خروجی : دیجیتال
ولتاژ کاری : 3.3 ولت الی 5 ولت DC
جریان کاری : 15 میلی آمپر
مقدار پتانسیومتر : 10 کیلو اهم
ابعاد : 14*32 میلی متر
سوراخ نصب : سایز پیچ M4
وزن 2 گرم

کاربرد

دستگاه های کپی
ماشین های لباسشویی
یخچال و فریزر
آهنرباهای درب
رله های الکترومغناطیسی، دستگاه های الکترونیکی، سطح سنج ها و …
تشخیص بسته یا باز بودن درب

پین ها

VCC : تغذیه ماژول و قطب مثبت ( 3.3 ولت تا 5 ولت DC)
GND: تغذیه ماژول و پلاریته منفی
DO : خروجی دیجیتال جهت اتصال به امبدد بردها
دارای دو عدد LED نشانگر برای روشن بودن و عملکرد ماژول

Introduction

This module is actually a type of magnetic and at the same time mechanical sensor that is activated when placed in a magnetic field and its digital pin becomes LOW or zero.

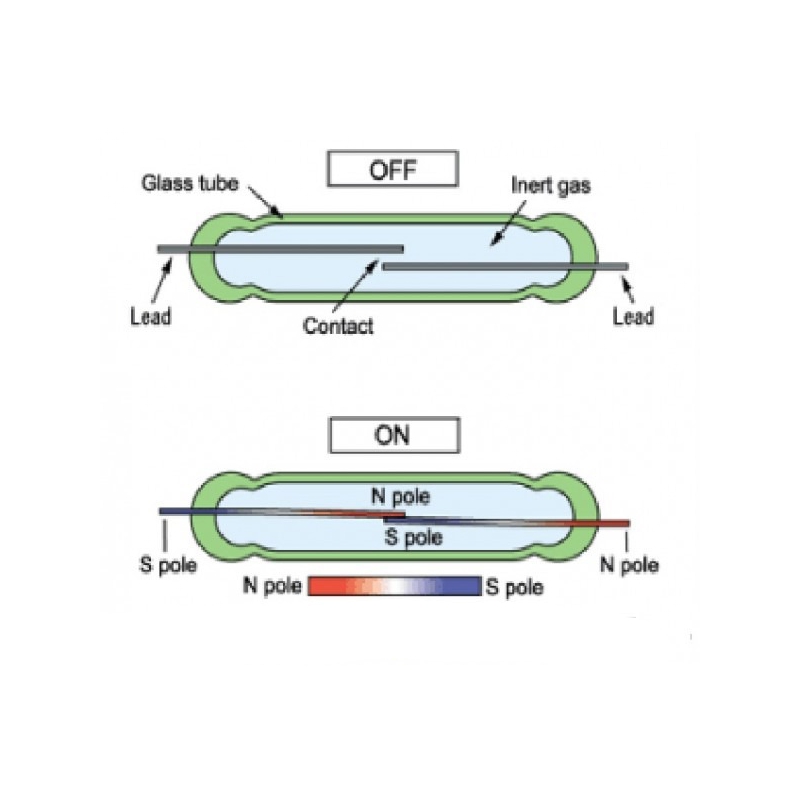

This module uses a reed relay, inside the glass bubble of this part, rhodium gas is used, which is an inert gas. When this module approaches a magnetic field, under the influence of this magnetic field, the two internal metal tongues collide. are attracted and the digital pin becomes low and after the removal of the external magnetic field, the two tabs are separated due to elasticity, and in this way, this module can be used as a signal for control.

Specifications

Model: HW-072
Based on LM393 comparator chip
Output type: digital
Working voltage: 3.3 volts to 5 volts
Working current: 15 milliamps
Dimensions: 14 x 32 mm
Weight 2 grams

Applications

Photocopiers
Washing machines
Refrigerators
Door Magnets
Electromagnetic Relays, Electronic Weighing devices, Level Meters, etc.
