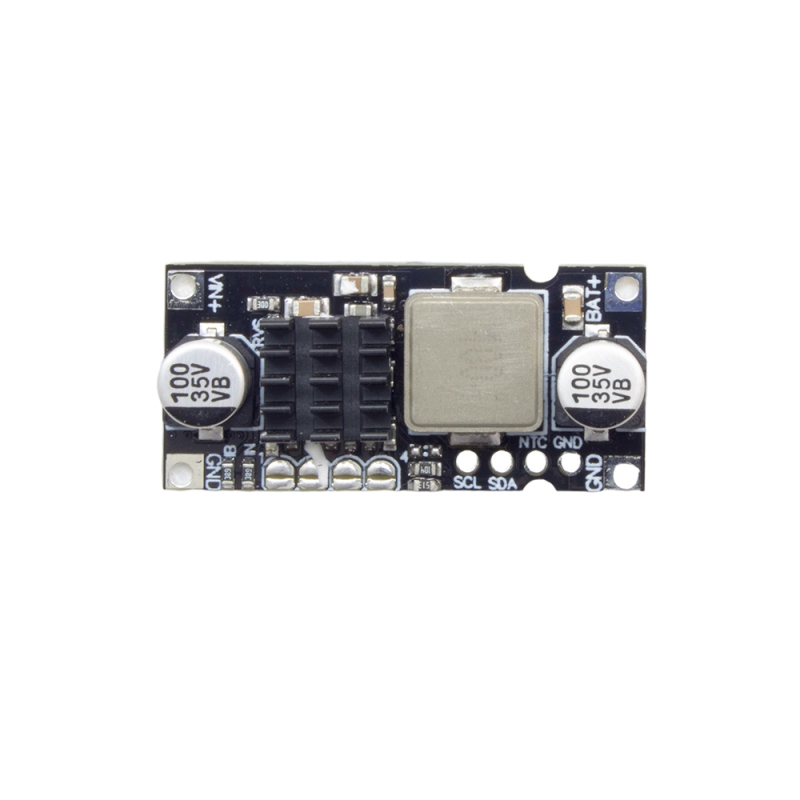

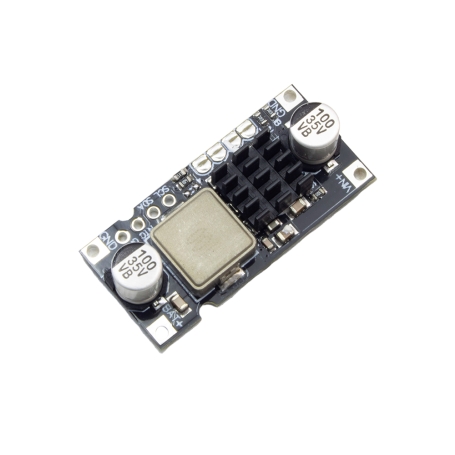

ماژول شارژر باتری لیتیوم 1S-4S توان 40 وات با جریان قابل تنظیم و محافظت دمایی مدل LX-LIJC

این ماژول حرفه‌ای شارژ باتری، برای شارژ ایمن و دقیق باتری‌های لیتیوم یون یا پلیمر با پیکربندی 1S تا 4S طراحی شده و از ساختار مبدل کاهنده ولتاژ (Step-Down) بهره می‌برد. ولتاژ ورودی قابل پشتیبانی از 5 تا 26 ولت DC است، به شرطی که بالاتر از ولتاژ کامل شارژ باتری باشد (برای مثال برای شارژ 4 سل باید ورودی بیشتر از 16.8 ولت باشد).

ویژگی برجسته‌ی این ماژول امکان تنظیم جریان شارژ و محدودکننده جریان ورودی با استفاده از مقاومت‌های خارجی است. جریان شارژ قابل تنظیم بین 1 تا 3 آمپر بوده و می‌توان متناسب با ظرفیت باتری یا توان منبع تغذیه، آن را سفارشی‌سازی کرد. همچنین محافظت‌های داخلی در برابر دمای بالا، اضافه‌ولتاژ، افت ولتاژ، اتصال کوتاه و جریان بیش‌ازحد، ایمنی کامل مدار و باتری را تضمین می‌کنند.

از دیگر ویژگی‌های مهم این ماژول، وجود پین NTC برای تشخیص دمای باتری و رابط I²C (SCL/SDA) برای توسعه‌های پیشرفته است، هرچند به‌صورت پیش‌فرض استفاده نمی‌شوند. قابلیت انتخاب تعداد سلول باتری با اتصال پایه‌های مشخص، باعث می‌شود ماژول به‌راحتی با انواع پک‌های باتری تطبیق پیدا کند.

مشخصات

• ولتاژ ورودی: 5 تا 26 ولت DC (باید بیشتر از ولتاژ نهایی باتری باشد)
• تعداد سلول‌های پشتیبانی‌شده: 1S تا 4S (قابل انتخاب با اتصال پد)
• ولتاژ خروجی: متناسب با تعداد سلول × 4.2V (حداکثر 16.8V برای 4S)

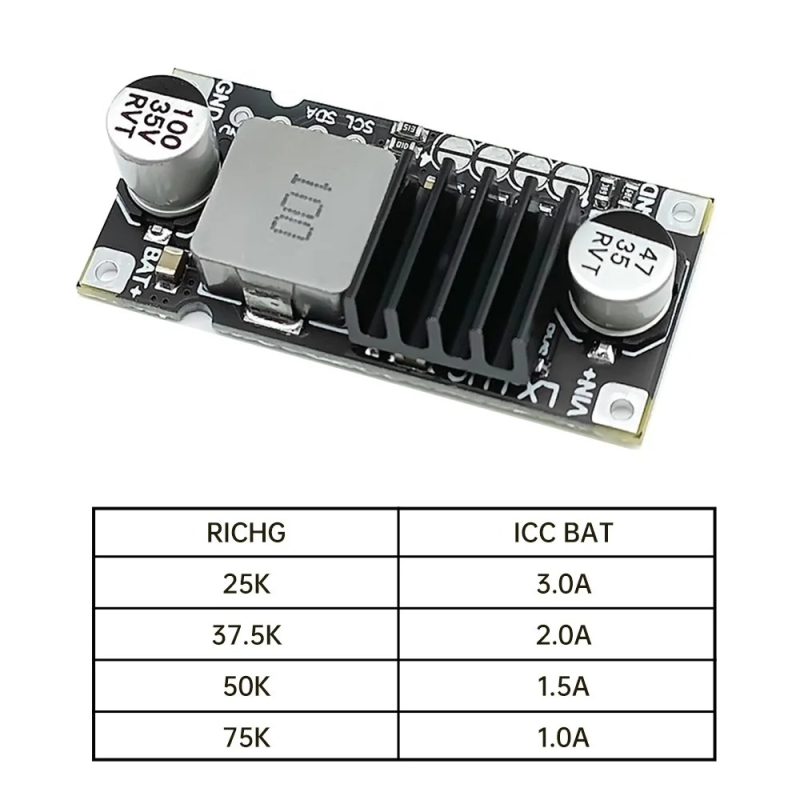

• جریان شارژ قابل تنظیم:
  • 1.0A با مقاومت 75K
  • 1.5A با مقاومت 50K
  • 2.0A با مقاومت 37.5K
  • 3.0A با مقاومت 25K (پیش‌فرض)
• حداکثر توان خروجی: 40 وات
• بر پایه تراشه IP2365
• تنظیم جریان ورودی: مشابه جریان شارژ، با مقاومت جداگانه (INN)
• ساختار مبدل: Step-Down (Buck)
• پورت NTC: برای سنسور دما (اختیاری)
• رابط I²C (SCL/SDA): برای توسعه MCU (پیش‌فرض غیرفعال)
• محافظت‌ها:
  • محافظ دمای بالا
  • محافظ ولتاژ ورودی (زیاد و کم)
  • محافظ جریان ورودی
  • محافظ اتصال کوتاه خروجی
  • محافظ اضافه‌ولتاژ خروجی
• ابعاد برد: 36 × 17 × 9 میلی‌متر
• وزن: 5.5 گرم

کاربردهای رایج

این ماژول به دلیل عملکرد پایدار، تنظیم جریان دقیق و محافظت‌های جامع، برای انواع پروژه‌های شارژ باتری لیتیومی 1 تا 4 سل بسیار مناسب است. کاربرد آن در رباتیک، تجهیزات قابل حمل، پاوربانک‌های سفارشی، و پروژه‌های DIY با نیاز به شارژ ایمن و کنترل‌شده به‌وضوح دیده می‌شود.

• شارژر سفارشی باتری لیتیوم 1S تا 4S
• پاوربانک‌های چندسل با ورودی 12 یا 24 ولت
• تجهیزات پرتابل دارای باتری لیتیوم
• مدارهای خورشیدی با ذخیره‌سازی لیتیومی
• شارژر هوشمند پهپادها و وسایل RC
• باتری‌های پروژه‌های IoT و صنعتی
• تجهیزات آزمایشگاهی یا بردهای توسعه با تغذیه باتری
• ماژول شارژ در ابزارهای قابل حمل سفارشی
• مدار شارژ امن برای پروژه‌های DIY
• شارژ باتری در ربات‌ها و تجهیزات آموزشی

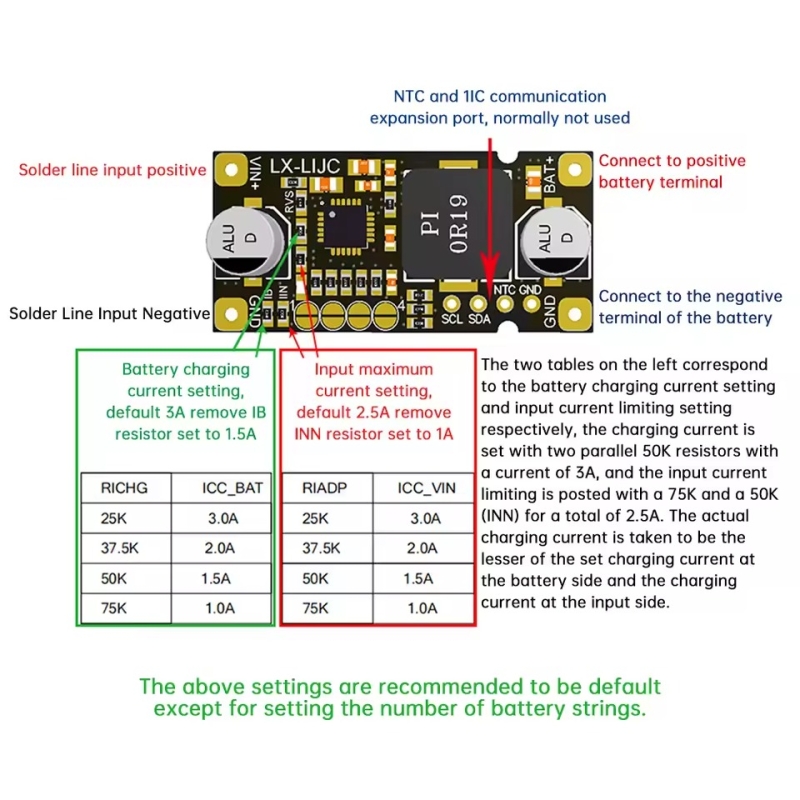

تنظیم جریان شارژ و ورودی – تصویر 1

این تصویر نحوه تنظیم جریان شارژ باتری و همچنین محدودکننده جریان ورودی به ماژول را نمایش می‌دهد. در سمت چپ، جدول سبز رنگ مربوط به تنظیم جریان شارژ باتری است که از طریق مقاومت خارجی (با مقدار مشخص) انجام می‌شود. مقدار پیش‌فرض 3 آمپر است که با استفاده از مقاومت 25K تعیین می‌شود، اما می‌توان با جایگزینی مقاومت با مقدار بیشتر، جریان را به 2 آمپر، 1.5 آمپر یا 1 آمپر کاهش داد. به همین صورت، در سمت راست (جدول قرمز)، تنظیم محدودکننده جریان ورودی ماژول از طریق مقاومت جداگانه‌ای به نام INN انجام می‌شود که مقدار پیش‌فرض آن 2.5 آمپر است. اگر منبع تغذیه توان محدودی دارد، می‌توان این جریان را کاهش داد تا از فشار بیش از حد به ورودی جلوگیری شود. لازم به ذکر است که جریان نهایی شارژ باتری توسط مقدار کمتر از این دو جریان (شارژ و ورودی) تعیین می‌شود.

در تصویر همچنین نحوه اتصال ورودی ماژول (VIN+ و GND) و خروجی آن به باتری (BAT+ و BAT-) مشخص شده است. یک پورت برای NTC (تشخیص دمای باتری) و یک رابط I²C نیز وجود دارد که به‌طور پیش‌فرض غیرفعال هستند و در مصارف عمومی نیازی به آن‌ها نیست.

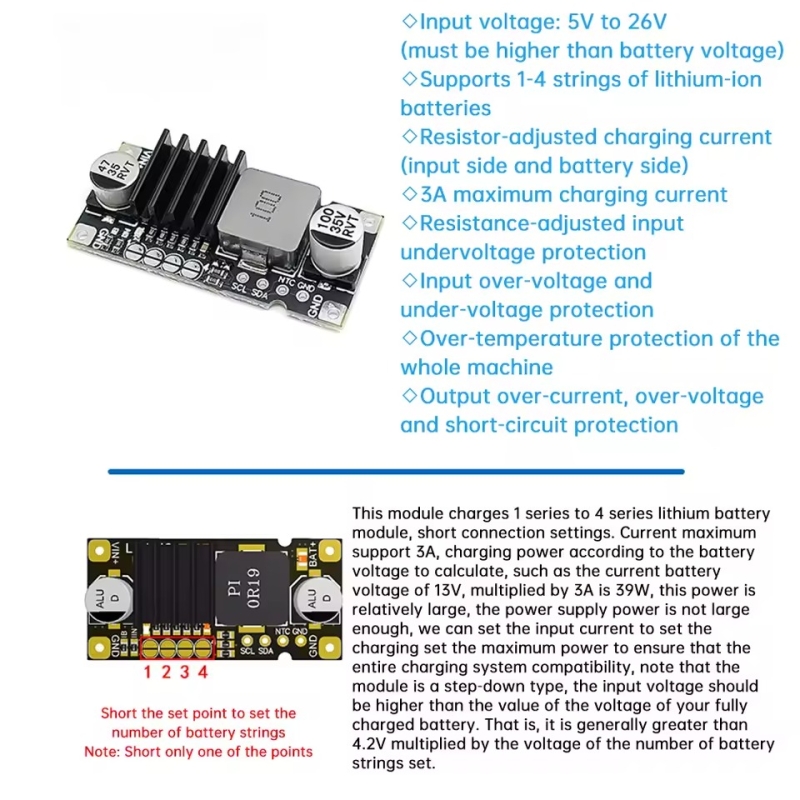

ولتاژ، جریان، تنظیم تعداد سلول و محافظت‌ها – تصویر دوم

این تصویر اطلاعات جامع‌تری از عملکرد ماژول ارائه می‌دهد. ولتاژ ورودی پشتیبانی‌شده از 5 تا 26 ولت است، به شرطی که از ولتاژ نهایی شارژ باتری بیشتر باشد. ماژول توانایی شارژ 1 تا 4 سلول لیتیوم را دارد و جریان شارژ از طریق مقاومت تنظیم می‌شود. حداکثر جریان شارژ 3 آمپر است و ماژول به‌صورت پله‌ای ولتاژ را کاهش می‌دهد تا با ولتاژ مناسب باتری سازگار شود.

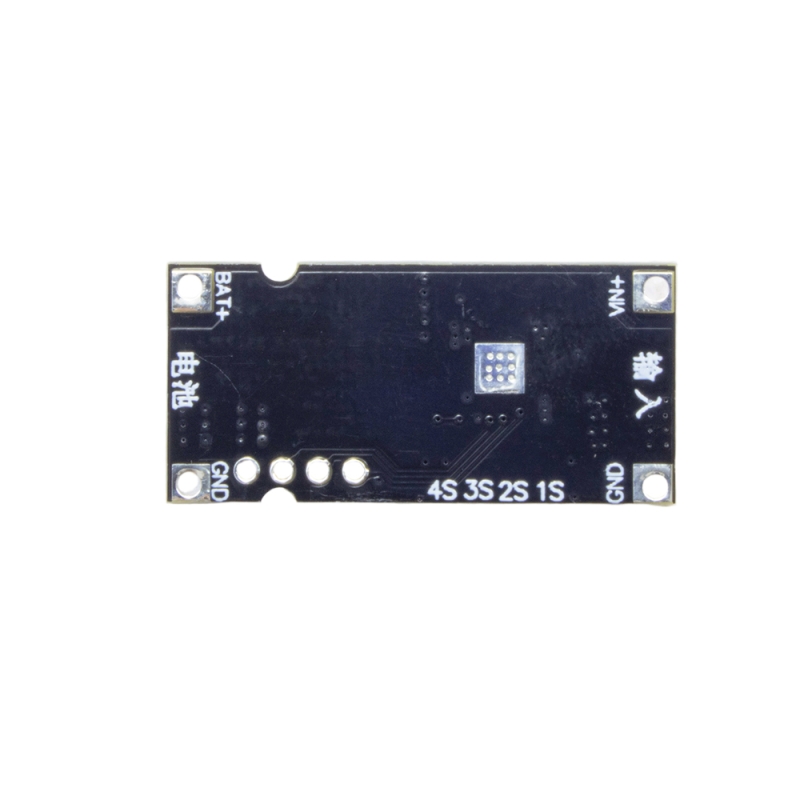

در بخش پایین تصویر، چهار نقطه شماره‌گذاری‌شده برای انتخاب تعداد سلول‌ها (1S تا 4S) دیده می‌شود. فقط یکی از این پدها باید به‌صورت کوتاه (شنت) متصل شود تا ماژول ولتاژ مناسب هر پیکربندی را تشخیص دهد. مثلاً اگر از پک 3 سل استفاده شود، پد شماره 3 باید اتصال کوتاه شود. (دقت حتما یک پد لحیم شود نه همه پد ها)

در توضیحات نیز آمده که توان خروجی با حاصل‌ضرب جریان در ولتاژ باتری محاسبه می‌شود؛ برای مثال در باتری 3 سل با ولتاژ نهایی 12.6 ولت و جریان 3 آمپر، توان حدود 38 وات خواهد بود. اگر منبع تغذیه توان کافی نداشته باشد، می‌توان با کاهش جریان ورودی، فشار را کنترل کرد.

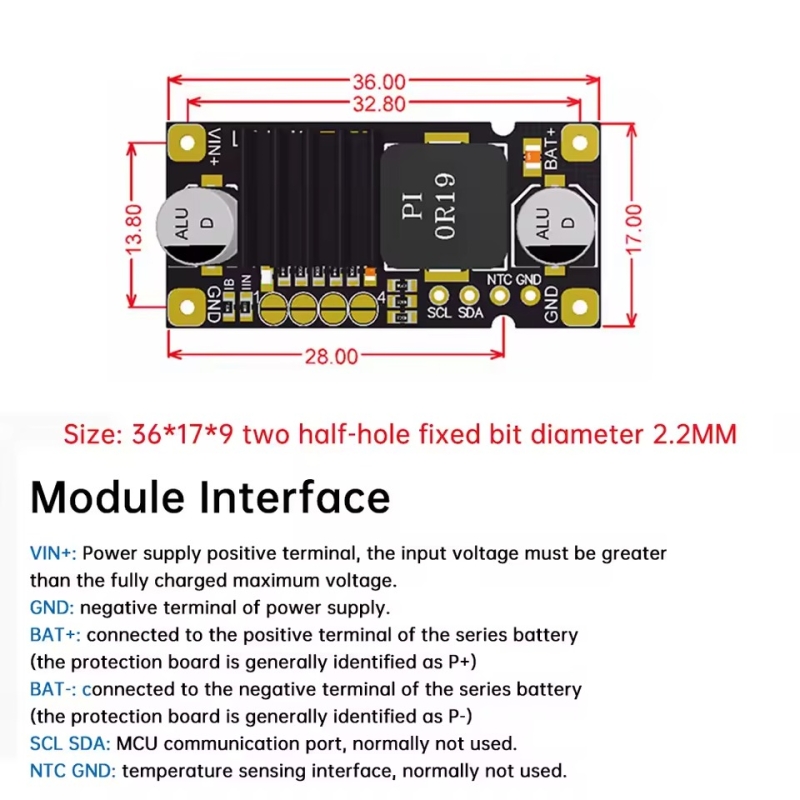

ابعاد ماژول و معرفی پایه‌ها – تصویر سوم

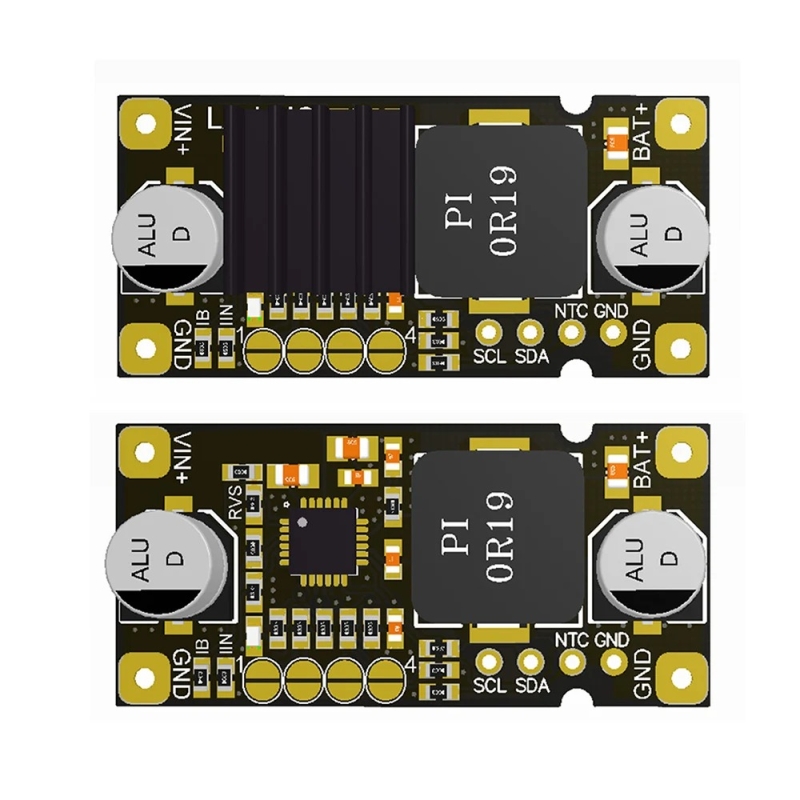

در قسمت پایین تصویر، لیست کامل پایه‌ها یا پین‌ها درج شده است:

• VIN+: ورودی مثبت ماژول که باید از منبع تغذیه DC دریافت شود.
• GND: زمین منبع تغذیه.
• BAT+: ترمینال مثبت خروجی برای اتصال به پک باتری (مثلاً P+ روی BMS).
• BAT-: ترمینال منفی خروجی (اتصال به P- روی BMS).
• SCL و SDA: پورت‌های ارتباطی I²C که معمولاً استفاده نمی‌شوند اما برای توسعه با MCU قابل استفاده‌اند.
• NTC GND: پورت مخصوص سنسور دمای باتری که اگر استفاده نشود نیازی به اتصال ندارد.

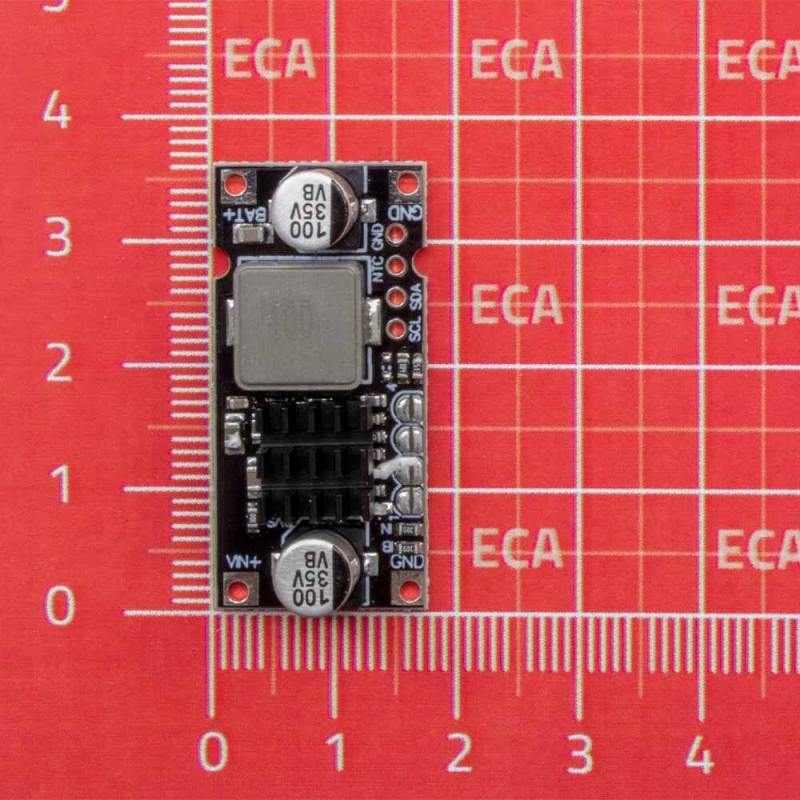

• ابعاد ماژول: 36 میلی‌متر طول، 17 میلی‌متر عرض و 9 میلی‌متر ارتفاع دار

این ماژول یک شارژر حرفه‌ای برای باتری‌های لیتیوم‌ یون یا لیتیوم‌ پلیمر با پیکربندی 1 تا 4 سلول (1S تا 4S) است که از ساختار مبدل کاهنده ولتاژ (Buck Converter) بهره می‌برد. ولتاژ ورودی قابل پشتیبانی آن از 5 تا 26 ولت DC است، به شرطی که همواره بیشتر از ولتاژ نهایی شارژ باتری باشد (برای مثال حداقل 17 ولت برای شارژ باتری 4 سل). از طریق اتصال کوتاه یکی از چهار پد تنظیم روی برد، تعداد سلول‌ها تعیین می‌شود و خروجی به‌صورت خودکار به ولتاژ مناسب هر سلول (تا حداکثر 4.2 ولت برای هر سلول) تنظیم می‌گردد.

یکی از ویژگی‌های برجسته این ماژول، امکان تنظیم جریان شارژ و محدودکننده جریان ورودی با استفاده از مقاومت‌های خارجی است. جریان شارژ قابل تنظیم بین 1 تا 3 آمپر بوده و می‌توان آن را متناسب با ظرفیت باتری یا توان منبع تغذیه تنظیم کرد. همچنین ماژول مجهز به محافظت کامل در برابر دمای بالا، اضافه‌جریان، افت ولتاژ، اضافه‌ولتاژ، اتصال کوتاه و خطاهای رایج است. وجود پورت‌های اختیاری مانند NTC برای سنسور دمای باتری و رابط I²C برای توسعه‌های پیشرفته نیز، آن را به گزینه‌ای منعطف برای پروژه‌های قابل‌حمل، رباتیک، باتری‌های صنعتی و سیستم‌های خورشیدی تبدیل کرده است.

This professional battery charging module is designed for safe and accurate charging of lithium-ion or polymer batteries with 1S to 4S configurations and uses a step-down converter structure. The input voltage can be supported from 5 to 26V DC, provided that it is higher than the full battery charging voltage (for example, for charging 4 cells, the input must be greater than 16.8V).

The outstanding feature of this module is the ability to adjust the charging current and limit the input current using external resistors. The charging current can be adjusted between 1 and 3A and can be customized according to the battery capacity or power supply power. Also, the built-in protections against high temperature, overvoltage, undervoltage, short circuit and overcurrent ensure complete safety of the circuit and battery.

Other important features of this module include an NTC pin for battery temperature detection and an I²C interface (SCL/SDA) for advanced development, although they are not used by default. The ability to select the number of battery cells by connecting specific pins makes the module easily compatible with a variety of battery packs.

Specifications

Input voltage: 5 to 26V DC (must be higher than the final battery voltage)
Number of cells supported: 1S to 4S (selectable by connecting the pad)
Output voltage: proportional to the number of cells × 4.2V (maximum 16.8V for 4S)
Adjustable charging current:
• 1.0A with 75K resistor
• 1.5A with 50K resistor
• 2.0A with 37.5K resistor
• 3.0A with 25K resistor (default)
Maximum output power: 40W
Input current regulation: same as charging current, with separate resistor (INN)
Converter structure: Step-Down (Buck)
NTC port: for temperature sensor (optional)
I²C interface (SCL/SDA): for MCU development (default disabled)
Protections:
• High temperature protection
• Input voltage protection (high and low)
• Current protection Input
• Output short circuit protection
• Output overvoltage protection
Board dimensions: 36 × 17 × 9 mm
