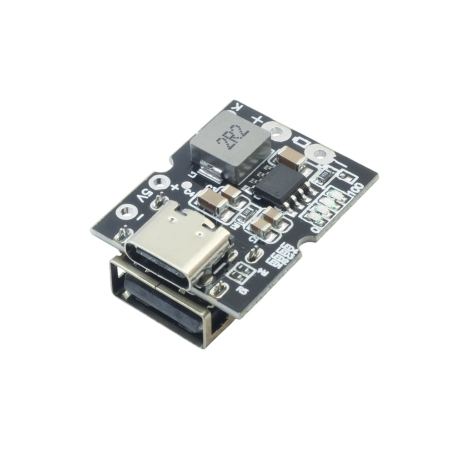

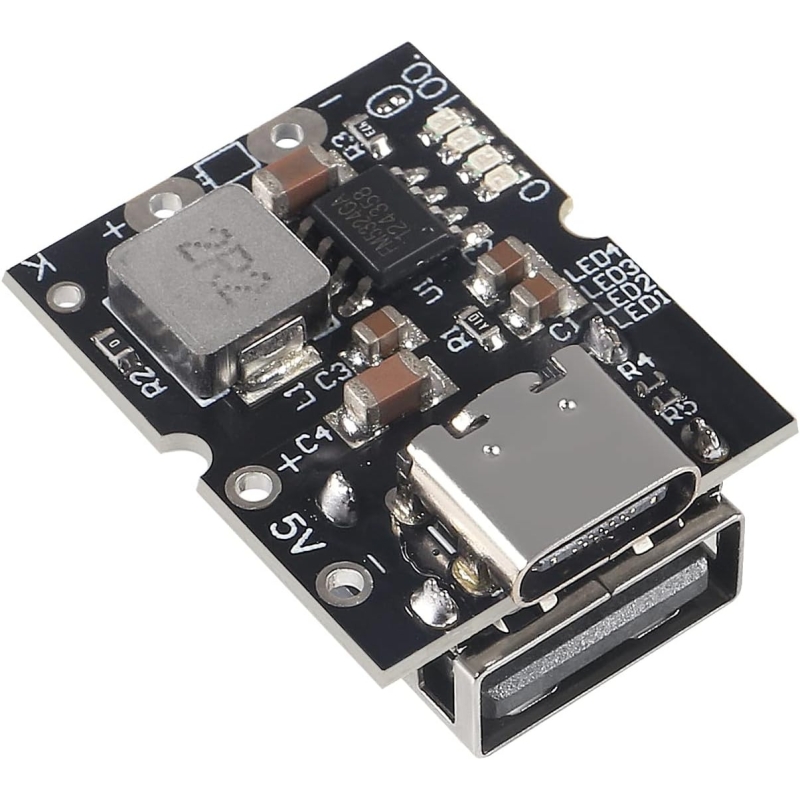

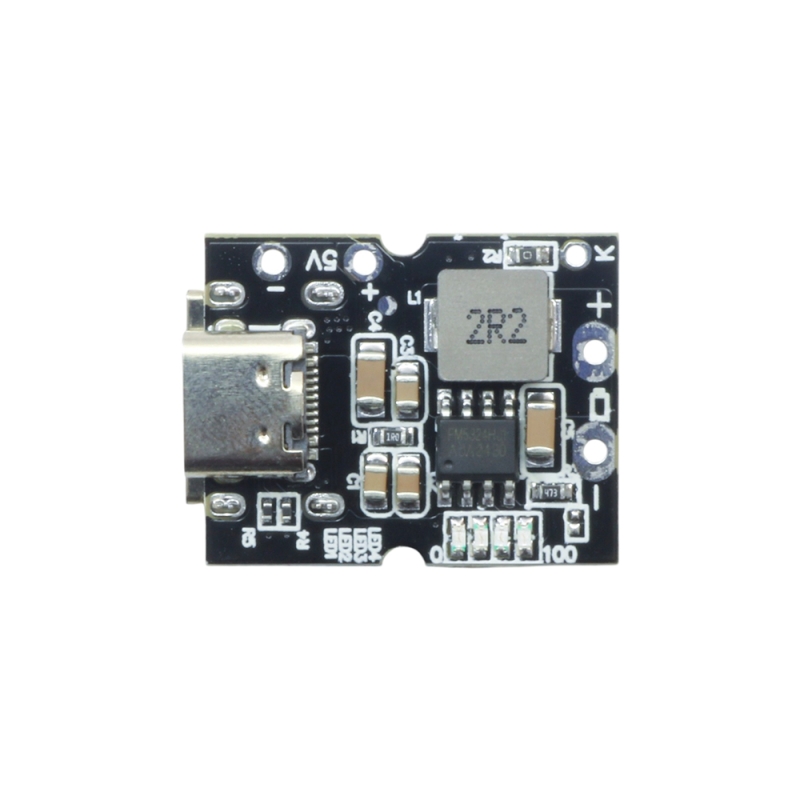

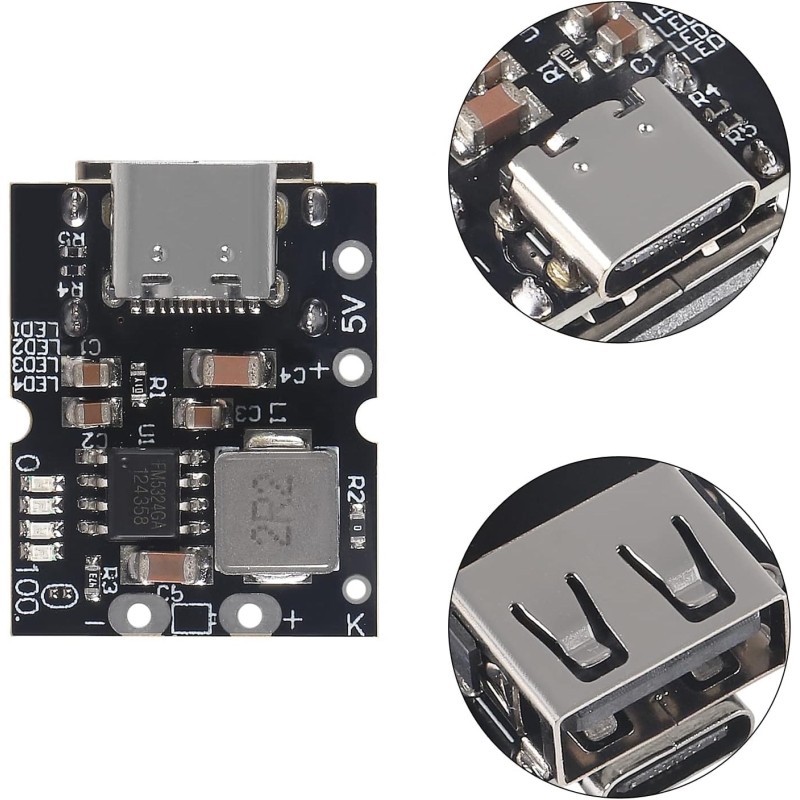

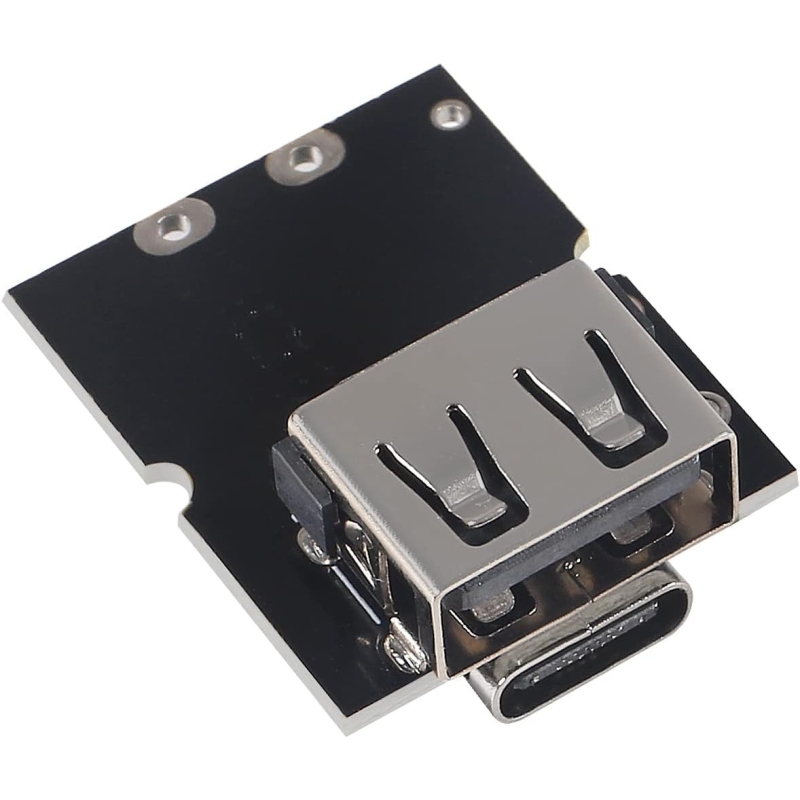

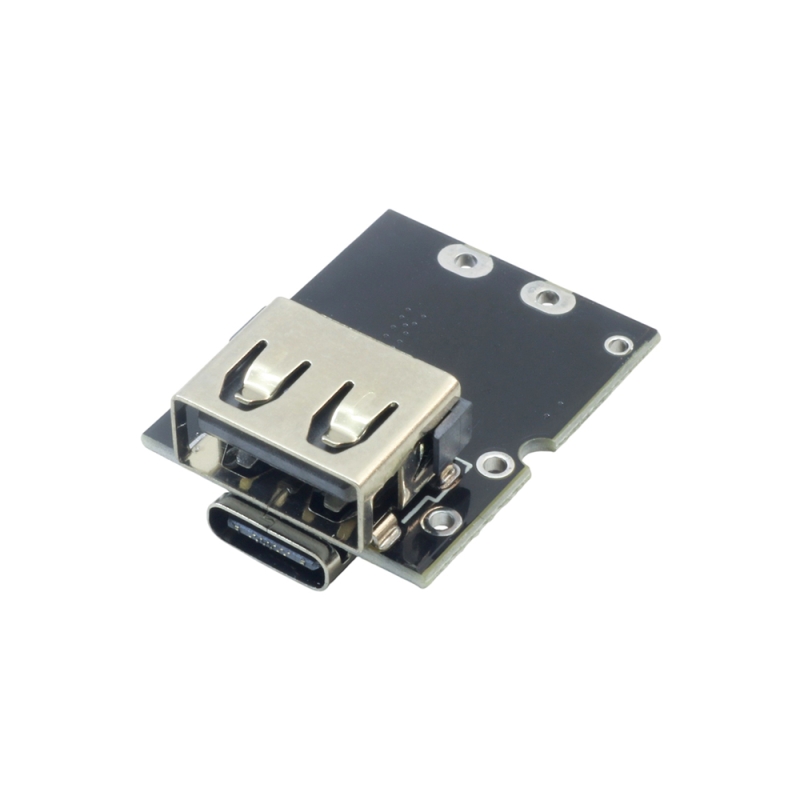

ماژول شارژ و دشارژ باتری لیتیومی 5V-2A دارای کانکتور USB Type-C مدل PBOA

این ماژول برای شارژ و دشارژ باتری‌های لیتیوم یونی تک‌سل است که با داشتن ورودی Type-C امکان شارژ آسان با شارژرهای رایج موبایل را فراهم می‌کند. مدار داخلی ماژول علاوه بر کنترل دقیق فرآیند شارژ (با ولتاژ 4.2V یا 4.35V قابل پیکربندی)، شامل یک مبدل افزاینده (Boost Converter) با راندمان بالا است که ولتاژ باتری را به مقدار ثابت 5V تقویت می‌کند. این ویژگی ماژول را برای ساخت پاوربانک، منبع تغذیه پرتابل یا تغذیه مستقیم مدارات 5V بسیار مناسب می‌سازد. جریان خروجی تا 2A باعث می‌شود بتوان دستگاه‌های مختلف مانند گوشی هوشمند، بردهای آردوینو، ماژول‌های IoT و تجهیزات قابل حمل را با آن راه‌اندازی کرد. طراحی فشرده، وجود LEDهای وضعیت شارژ/دشارژ و مدار محافظ ولتاژ و جریان از دیگر مزایای این ماژول هستند.

مشخصات

• ورودی تغذیه: 5V ~ 5.5V (رابط USB Type-C)
• ولتاژ شارژ باتری: 4.2V یا 4.35V
• جریان شارژ: 0.1A ~ 2A
• جریان دشارژ خروجی: حداکثر 2A
• ولتاژ خروجی افزاینده: 5V ~ 5.15V
• دقت ولتاژ خروجی: ±100mV

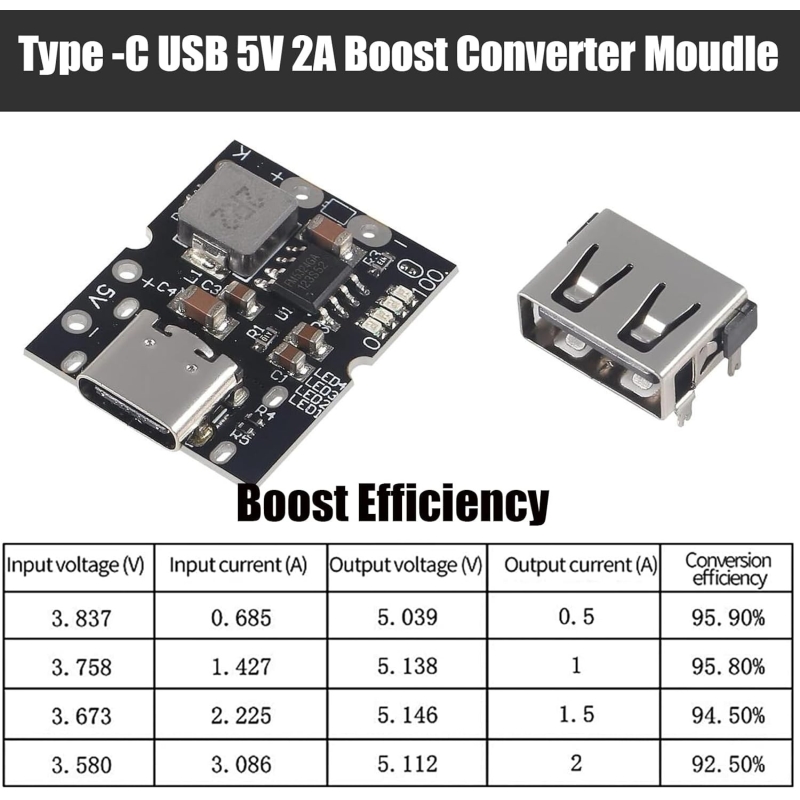

• راندمان تبدیل: حدود 92.5% (در ورودی 3.6V، خروجی 5V/2A)
• ولتاژ قطع دشارژ: 2.95V
• نویز خروجی: <150mVp-p
• مصرف حالت استندبای (دشارژ فعال): <900µA
• مصرف حالت استندبای (خواب خودکار): <100µA

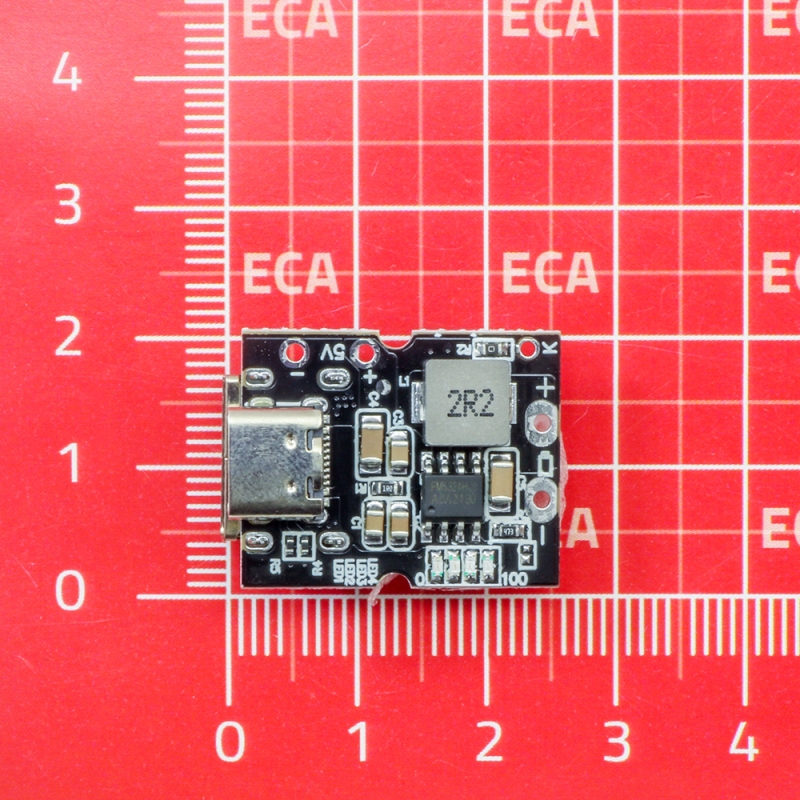

• ابعاد تقریبی: 11 × 20 × 26 میلی متر

نحوه استفاده

• اتصال ورودی تغذیه

  • • ماژول را از طریق پورت Type-C به یک منبع تغذیه 5V (مانند شارژر موبایل یا پورت USB) متصل کنید. ولتاژ ورودی مجاز در بازه 5V تا 5.5V است.

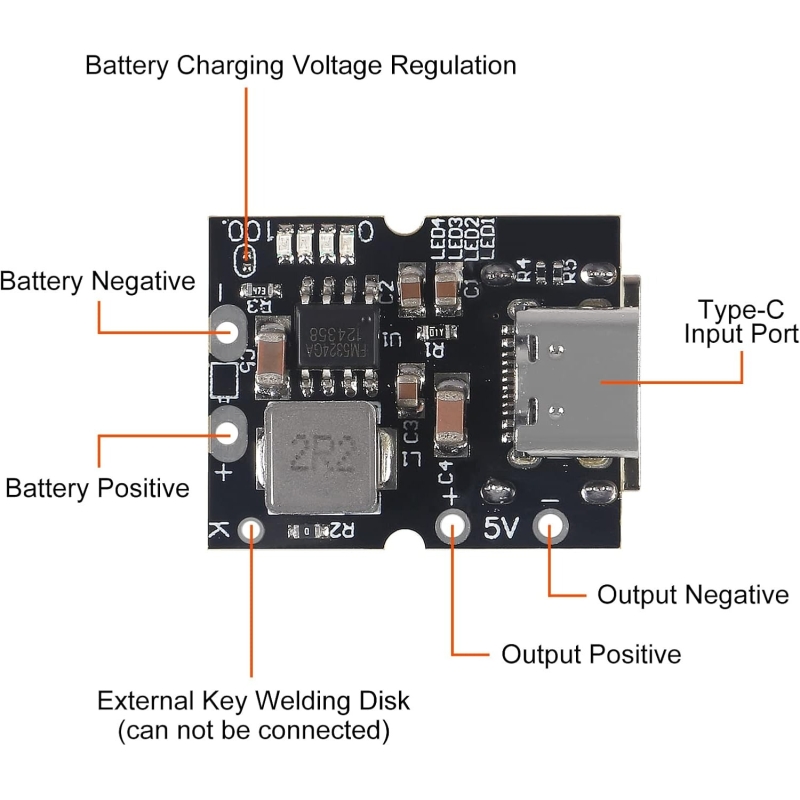

• اتصال باتری لیتیوم

  • • پایه‌های مشخص‌شده روی ماژول را مطابق زیر به باتری تک‌سل لیتیوم متصل کنید:
    • پین B+ → قطب مثبت باتری
    • پین B- → قطب منفی باتری
• ⚠️ دقت کنید باتری باید سالم و دارای ولتاژ کاری در محدوده 3V تا 4.2V باشد.
• خروجی ولتاژ 5V

  • • برای تغذیه مدارهای خارجی، از پایه‌های خروجی استفاده کنید:
    • پین OUT+ → خروجی مثبت 5V
    • پین OUT- → خروجی منفی
• جریان خروجی این ماژول تا 2A می‌رسد که مناسب گوشی، ماژول‌های آردوینو، ESP8266/ESP32 و تجهیزات IoT است.
• نمایش وضعیت با LED

  • • ماژول دارای LEDهای وضعیت شارژ و دشارژ است:
    • LED روشن → در حال شارژ باتری
    • LED تغییر رنگ یا خاموش → شارژ کامل
    • LED مربوط به خروجی → نشان‌دهنده فعال بودن حالت دشارژ (پاوربانک)
• تنظیم ولتاژ شارژ

  • • در صورت نیاز می‌توان ولتاژ شارژ نهایی را بین 4.2V و 4.35V تغییر داد (برای باتری‌های مختلف). مقدار پیش‌فرض 4.2V است که برای اکثر سلول‌های لیتیوم استاندارد مناسب است.
• حالت کم‌مصرف

  • • ماژول در حالت آماده‌به‌کار (بدون بار متصل) جریان بسیار کمی مصرف می‌کند (<100µA)، که باعث افزایش طول عمر باتری می‌شود.

کاربردهای رایج

این ماژول به‌دلیل ترکیب قابلیت شارژ و دشارژ باتری، برای پروژه‌های قابل حمل و منابع تغذیه اضطراری بسیار مناسب است. کاربران می‌توانند با استفاده از این ماژول پاوربانک‌های سفارشی، منابع تغذیه ماژول‌ها و حتی سیستم‌های IoT کوچک بسازند.

• ساخت پاوربانک پرتابل
• شارژ و تغذیه مدارات میکروکنترلری (Arduino, ESP8266, ESP32)
• تغذیه ماژول‌های IoT و بی‌سیم
• راه‌اندازی سنسورها و تجهیزات 5V در پروژه‌های قابل حمل
• منبع تغذیه اضطراری برای فن‌ها و لامپ‌های USB
• ابزار آموزشی و آزمایشگاهی برای یادگیری مدیریت انرژی

This module is for charging and discharging single-cell lithium-ion batteries, which has a Type-C input, allowing easy charging with common mobile chargers. In addition to precise control of the charging process (with a configurable voltage of 4.2V or 4.35V), the module’s internal circuit includes a high-efficiency boost converter that boosts the battery voltage to a constant 5V. This feature makes the module very suitable for building power banks, portable power supplies, or directly powering 5V circuits. The output current of up to 2A makes it possible to run various devices such as smartphones, Arduino boards, IoT modules, and portable equipment. The compact design, the presence of charge/discharge status LEDs, and the voltage and current protection circuit are other advantages of this module.

Specifications

Power input: 5V ~ 5.5V (USB Type-C interface)
Battery charging voltage: 4.2V or 4.35V (selectable)
Charging current: 0.1A ~ 2.4A (your model 2.4A)
Output discharge current: Max. 2A
Boost output voltage: 5V ~ 5.15V
Output voltage accuracy: ±100mV
Conversion efficiency: About 92.5% (at 3.6V input, 5V/2A output)
Discharge cut-off voltage: 2.95V
Output noise: <150mVp-p
Standby mode consumption (active discharge): <900µA
Standby mode consumption (auto sleep): <100µA
Approx. dimensions: 25 × 19 × 5mm
