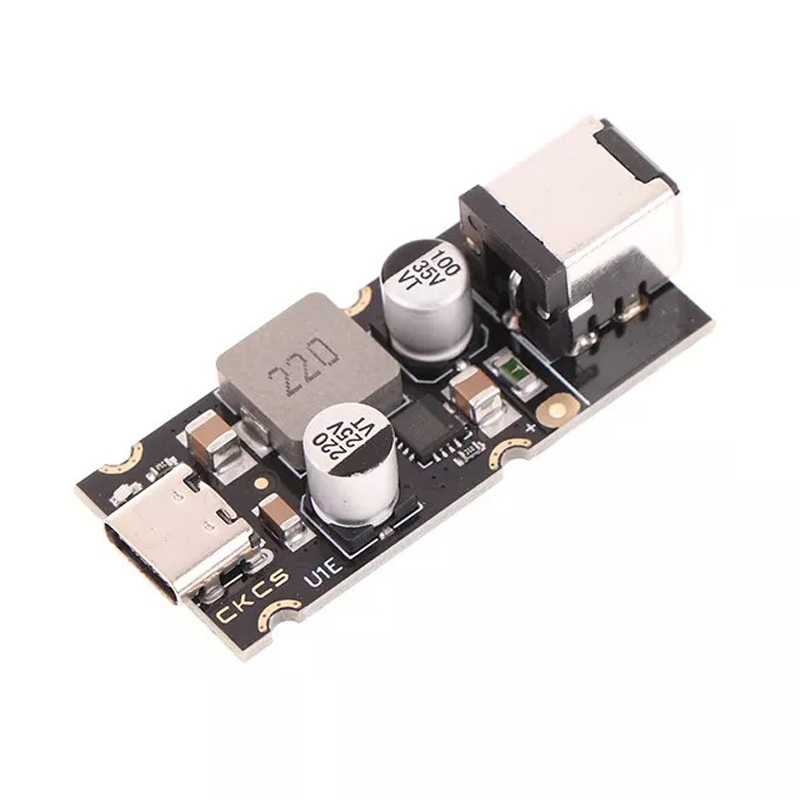

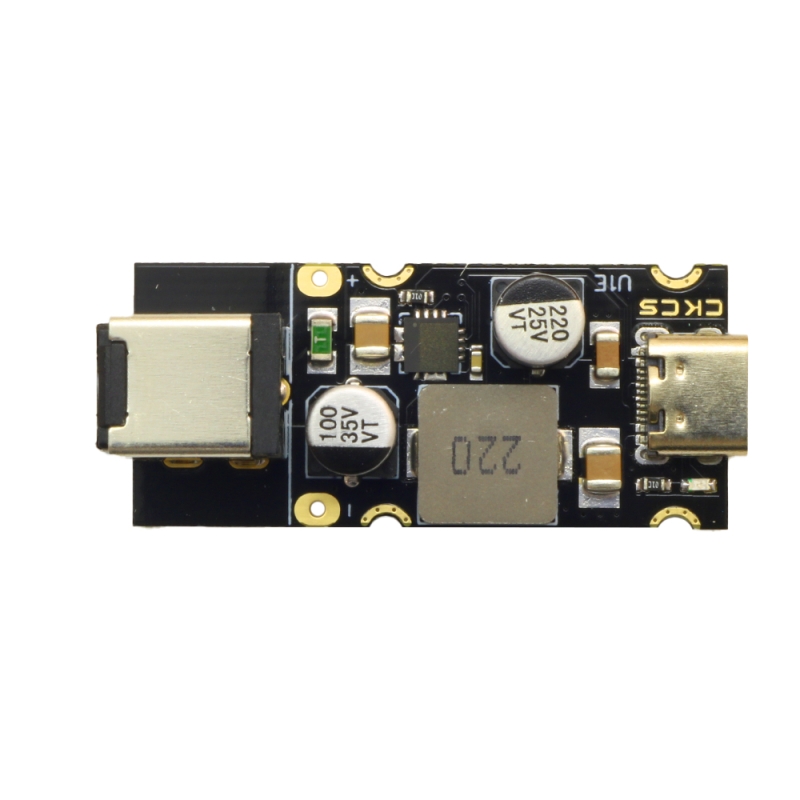

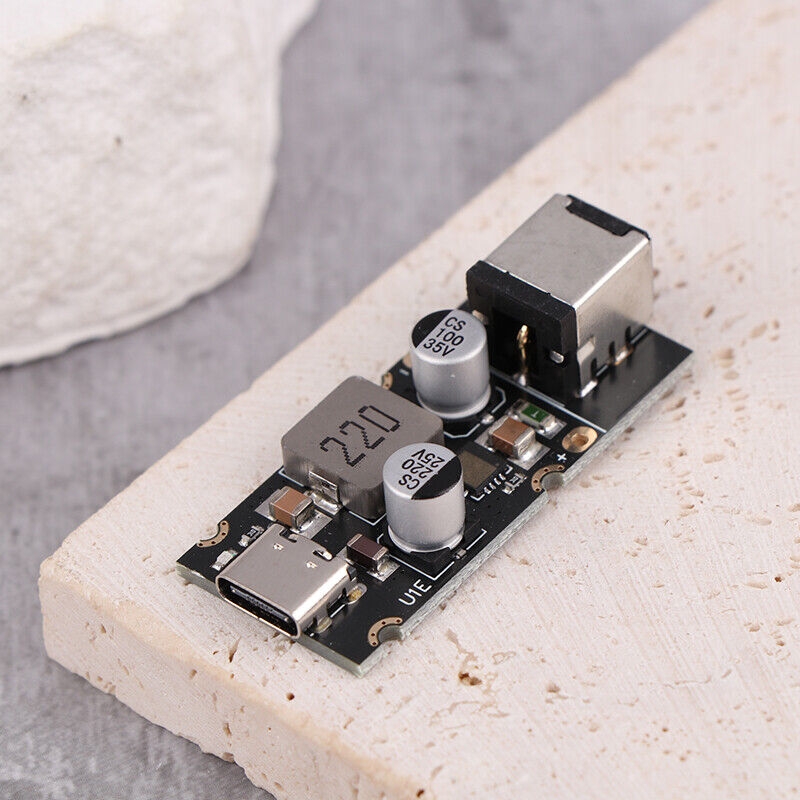

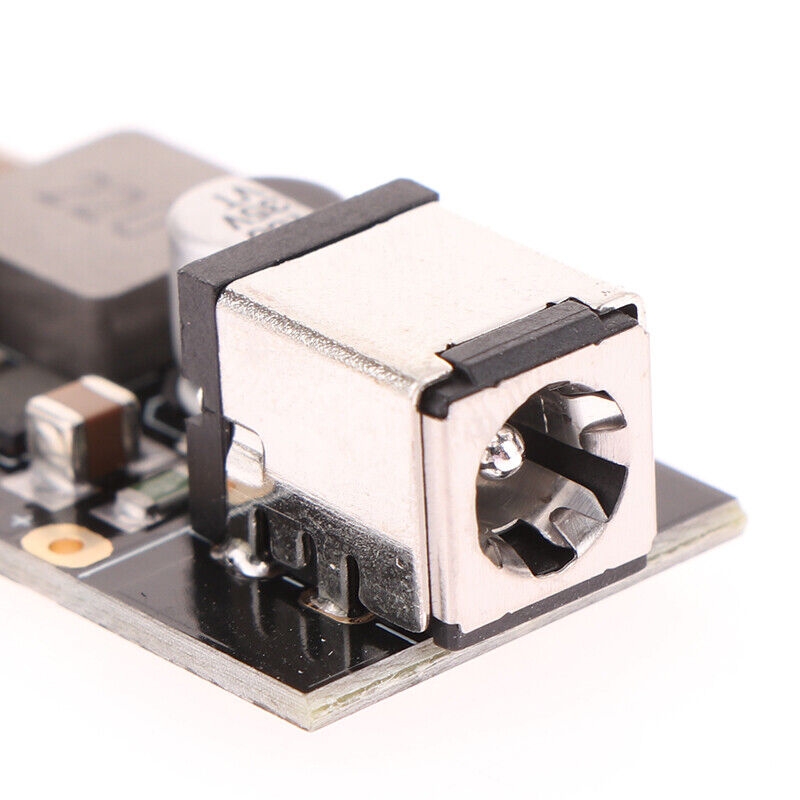

ماژول فست شارژ PD65W دارای ورودی جک آداپتور با خروجی USB Type-C

ماژول PD65W Fast Charging یک برد مبدل قدرتمند و کارآمد است که از پروتکل‌های مختلف شارژ سریع از جمله PD3.1 و QC3.0 پشتیبانی می‌کند. این ماژول با ورودی DC 8~30V کار کرده و می‌تواند خروجی تا 65 وات را تأمین کند. با استفاده از این ماژول، می‌توانید دستگاه‌های خود را با سرعت بالا و به‌طور ایمن شارژ کنید.همچنین، این ماژول به انواع مکانیزم‌های حفاظتی مجهز شده است که شامل محافظت در برابر اضافه‌ولتاژ و کاهش ولتاژ ورودی، محافظت در برابر اضافه‌جریان ورودی، محافظت در برابر اضافه‌جریان و اتصال کوتاه خروجی، و محافظت دمایی کل مدار می‌شود.

مشاهده و خرید قاب محافظ

مشخصات

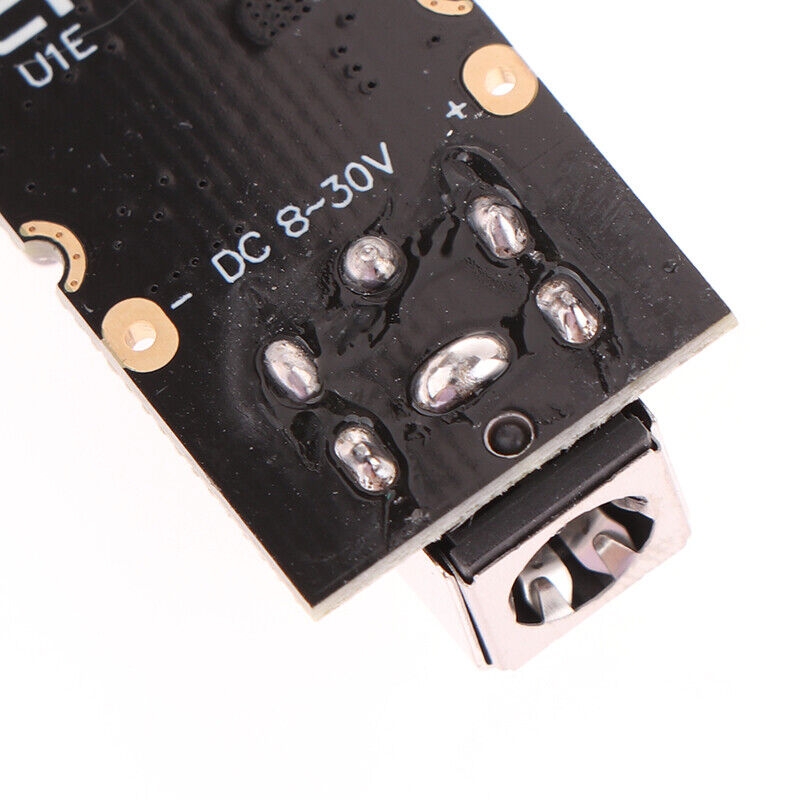

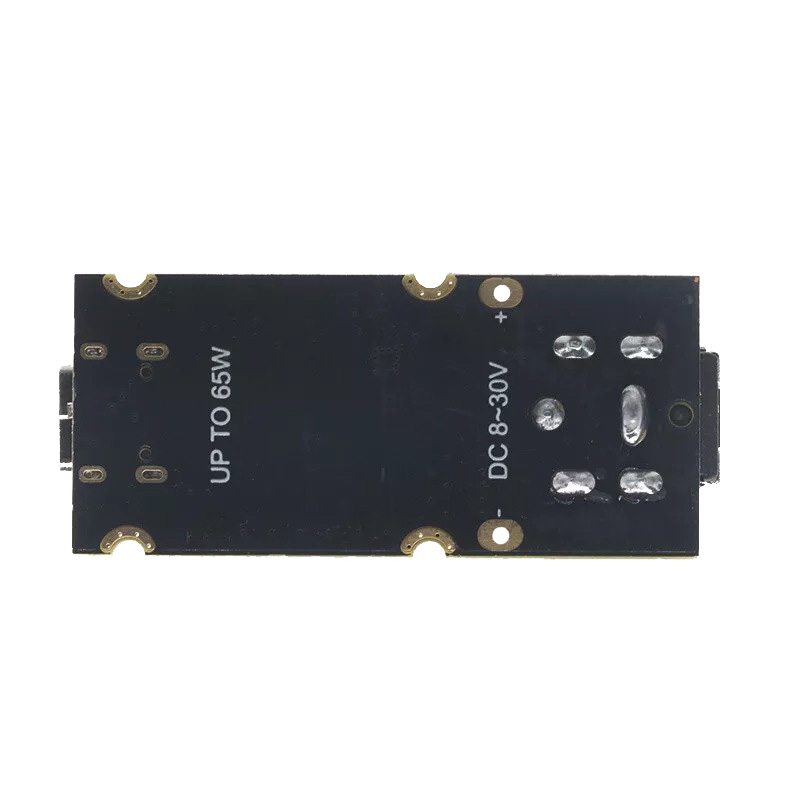

ورودی ولتاژ: 8 الی 30 ولت DC
ولتاژ خروجی: 3.3 الی 21 ولت DC (به‌صورت خودکار تنظیم شونده)
حداکثر توان خروجی: 65 وات
حداکثر جریان خروجی: 3.25 آمپر در 20 ولت
راندمان تبدیل انرژی: 92%~97%
جریان بدون بار: کمتر از 3mA
ریپل ولتاژ خروجی: کمتر از 200mV

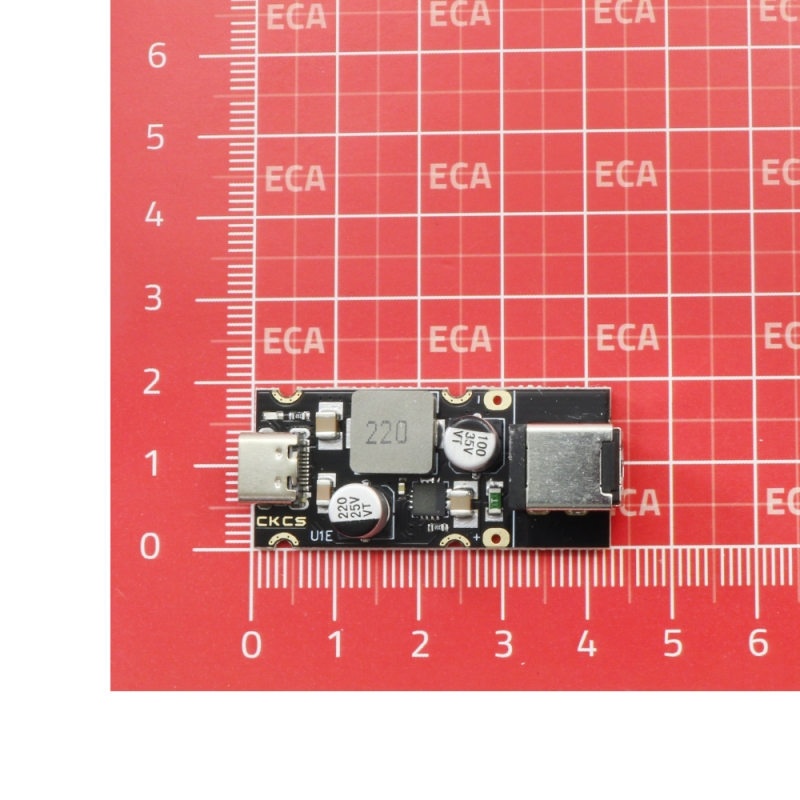

ابعاد: 47*20*12 میلی‌متر

ویژگی‌

پشتیبانی از پروتکل‌های متعدد شارژ سریع شامل PD3.1 (PPS)، QC3.0، SCP، FCP، AFC، و MTK PE+
حداکثر توان خروجی 65 وات (پشتیبانی از 5V3A، 9V3A، 12V3A، و 20V3.25A)
بهره‌وری بالا با راندمان تبدیل 92% تا 97%
دارای مکانیزم‌های حفاظتی متعدد شامل محافظت در برابر اضافه‌جریان، اتصال کوتاه، و دمای بیش از حد
سازگاری گسترده با انواع آداپتورهای برق و دستگاه‌های دارای درگاه Type-C

پروتکل‌های پشتیبانی‌شده

USB PD 3.1 (PPS)
Qualcomm QC2.0 و QC3.0
Huawei FCP و SCP
Samsung AFC
MTK PE+1.1 و MTK PE+2.0
Apple 2.4A / BC1.2

کاربرد

تبدیل ولتاژ برای تأمین خروجی شارژ سریع
پروژه‌های DIY و سیستم‌های الکترونیکی پرتابل
استفاده در لپ‌تاپ‌ها، تلفن‌های هوشمند، تبلت‌ها و سایر دستگاه‌های دارای درگاه Type-C
استفاده در منابع تغذیه سوئیچینگ و باتری‌های لیتیوم یونی
