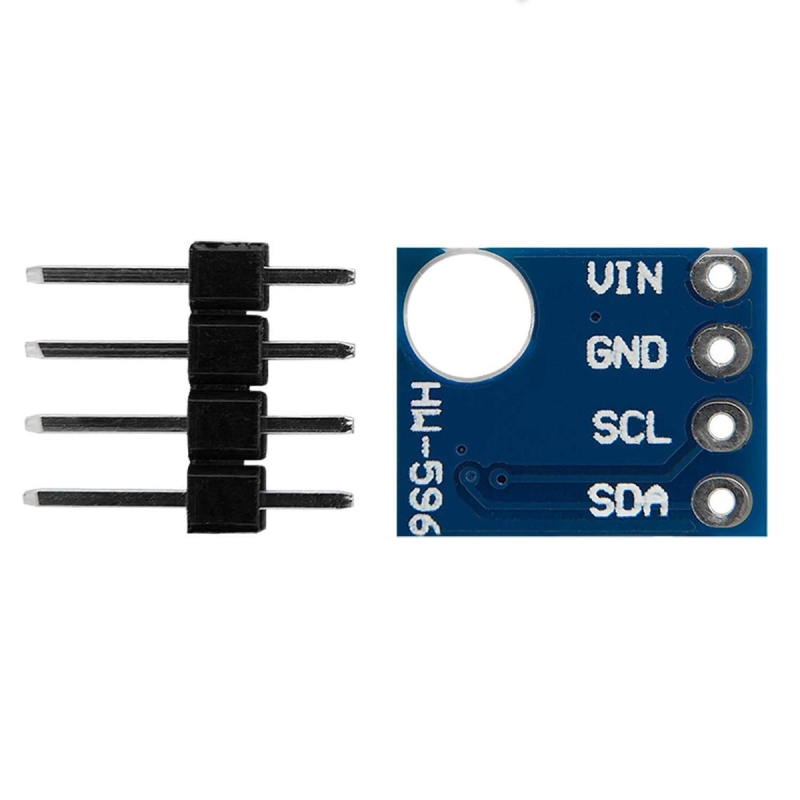

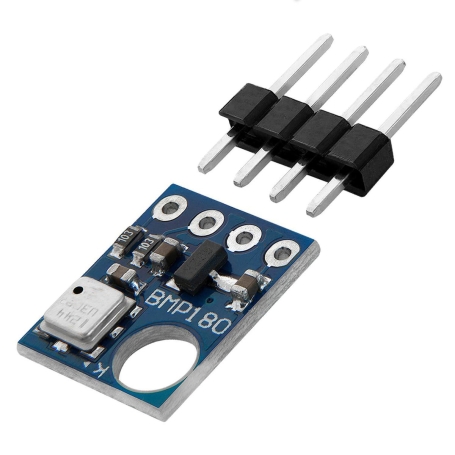

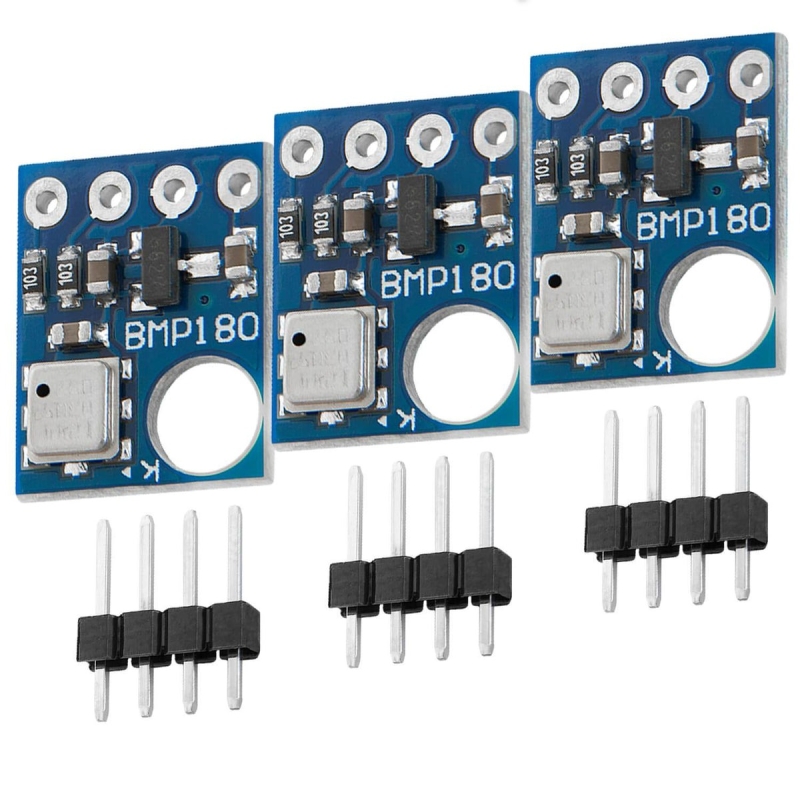

ماژول فشار بارومتریک BOSCH BMP180

معرفی

BMP180 یک سنسور فشار بارومتریک با دقت بالا و جریان مصرفی پایین است. این سنسور میتواند فشار بین 300 تا 1100 هکتوپاسکال را با دقت مطلق 0.03 هکتوپاسکال اندازه گیری نماید. هر هکتوپاسکال معادل 100 پاسکال است. سنسور BMP180 بر اساس تکنولوژی مقاومت پیزوالکتریک یا Piezo-resistive طراحی و تولید شده. استفاده از این تکنولوژی دقت بالا، خطی بودن و پایداری طولانی مدت را برای این سنسور فراهم نموده است.
ولتاژ تغذیه سنسور بین 1.8 تا 3.6 ولت است. خروجی سنسور بصورت دیجیتال و با رابط I2C است و برای ارتباط مستقیم با میکروکنترلر طراحی شده.

 مشخصات

• رنج گسترده در اندازه گیری فشار بارو متریک
• خروجی دیجیتال با اینترفیس I2C
• رنج گسترده ولتاژ تغذیه قابل قبول
• نویز پایین در اندازه گیری
• کاملا کالیبره شده
• قابلیت اندازه گیری دما
• تولید شده در قالب LLC بسیار باریک
• 5 × 5 میلیمتر با ارتفاع 1.2 میلیمتر

کاربردها

• دستگاه های هواشناسی
• تجهیزات پزشکی
• تجهیزات جهت یاب GPS
• تجهیزات آزمایشگاهی و علمی
• تشخیص ارتفاع

Introduction

BMP180 is a high precision , small size , ultra-low power pressure sensor can be used in mobile devices Its performance, absolute accuracy can reach the lowest 0.03hPa, and the power consumption is very low, only 3μA BMP180 using powerful 8-pin ceramic leadless chip carrier (LCC) ultra-thin package , can be connected directly with a variety of microprocessor via the I2C bus

Specification

Pressure range : 300 ~ 1100hPa ( altitude 9000 m ~ -500 m )
Power supply voltage : 1.8V ~ 3.6V (VDDA), 1.62V ~ 3.6V (VDDD)
LCC8 package : package leadless ceramic carrier (LCC)
Size : 3.6mmx3.8×0.93mm
Low power consumption : 5μA, in standard mode
High precision: low-power mode , the resolution is 0.06hPa (0.5 meters)
High linearity mode , the resolution is 0.03hPa (0.25 meters)
With temperature output
I2C Interface
Temperature compensation
Lead-free , RoHS compliant
MSL 1 Reaction time : 7.5ms
Standby current : 0.1μA
No external clock circuit
