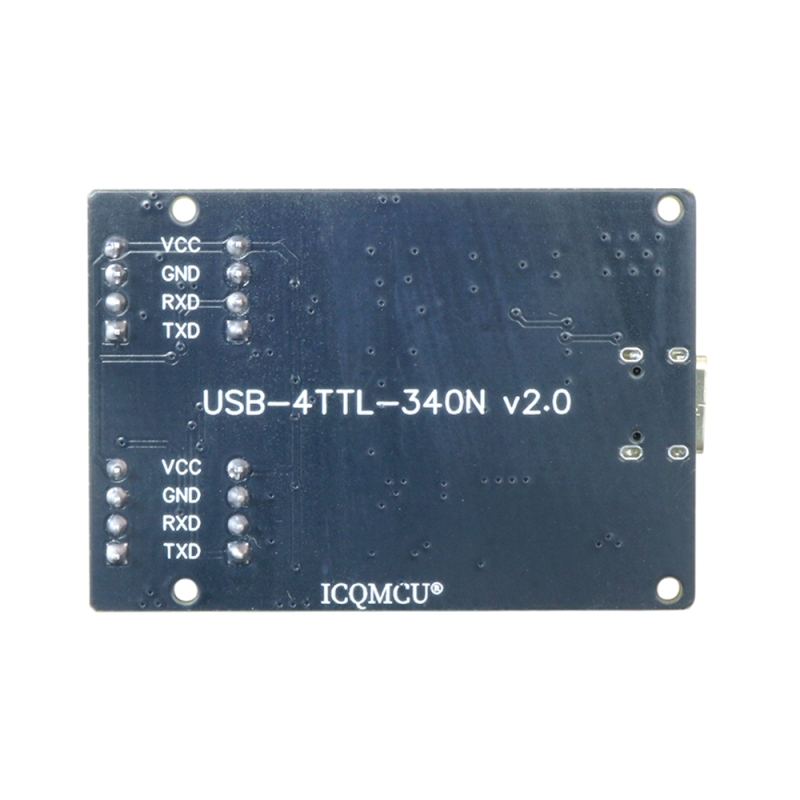

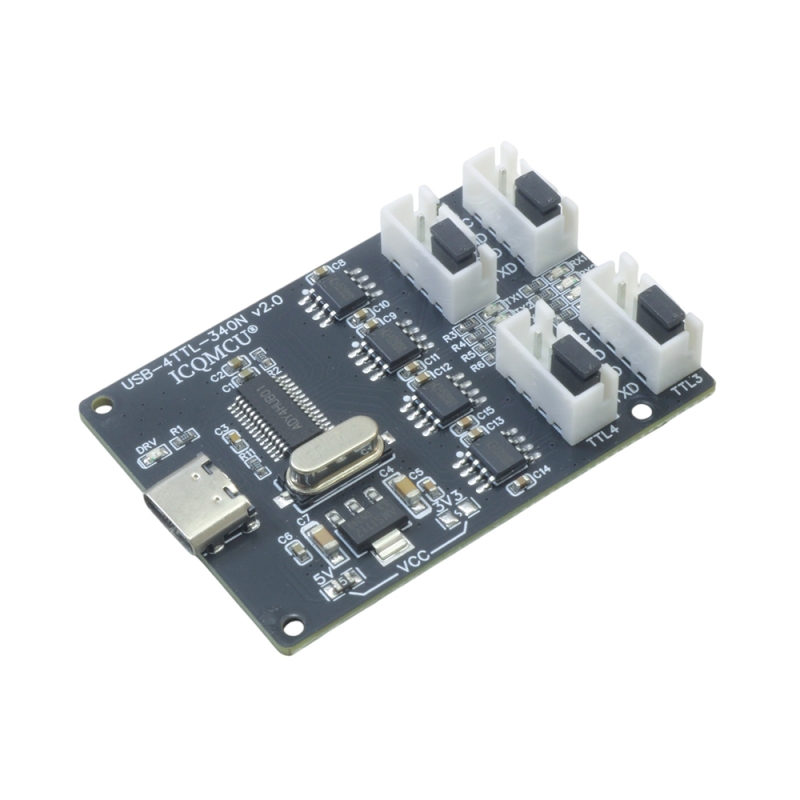

ماژول مبدل USB Type-C به TTL چهار کاناله با تراشه CH340N

این ماژول یک مبدل USB به سریال TTL با چهار کانال کاملاً مستقل است که از چیپ محبوب CH340N برای برقراری ارتباط استفاده می‌کند. طراحی ماژول به‌گونه‌ای است که هر یک از کانال‌های TTL دارای خروجی جداگانه با کانکتور XH-4 و LEDهای نشانگر برای RXD و TXD هستند، که امکان مانیتور کردن وضعیت تبادل داده در هر کانال را فراهم می‌سازد. رابط USB از نوع Type-C بوده و با اکثر کابل‌ها سازگار است. این ویژگی اتصال ماژول به رایانه یا لپ‌تاپ را بسیار آسان کرده است. از دیگر امکانات این برد می‌توان به رگولاتور 3.3V داخلی با توان خروجی تا 400 میلی‌آمپر اشاره کرد، که تغذیه بسیاری از بردهای منطقی یا سنسورها را ممکن می‌سازد. این ماژول به‌ویژه برای توسعه‌دهندگان، برنامه‌نویسان میکروکنترلرها، امبدد سیستم ها و همچنین مهندسان تعمیرات بردهای الکترونیکی ابزار بسیار کاربردی و دقیق محسوب می‌شود.

مشخصات

• چیپ مبدل: CH340N
• نوع رابط ورودی: USB Type-C
• تعداد خروجی TTL: 4 کانال مستقل
• سطح سیگنال خروجی: TTL 3.3V یا TTL 5V (قابل انتخاب با تغییر مقاومت)
• نوع کانکتور TTL: XH-4 برای هر کانال
• نشانگر LED: دارد (برای RX و TX هر کانال)
• رگولاتور داخلی: AMS1117-3.3
• جریان خروجی 3.3V: حداکثر 400 میلی‌آمپر
• فرکانس کاری: تا 2 مگابیت بر ثانیه (بسته به تنظیمات)
• سازگاری با سیستم‌عامل: Windows / Linux / macOS

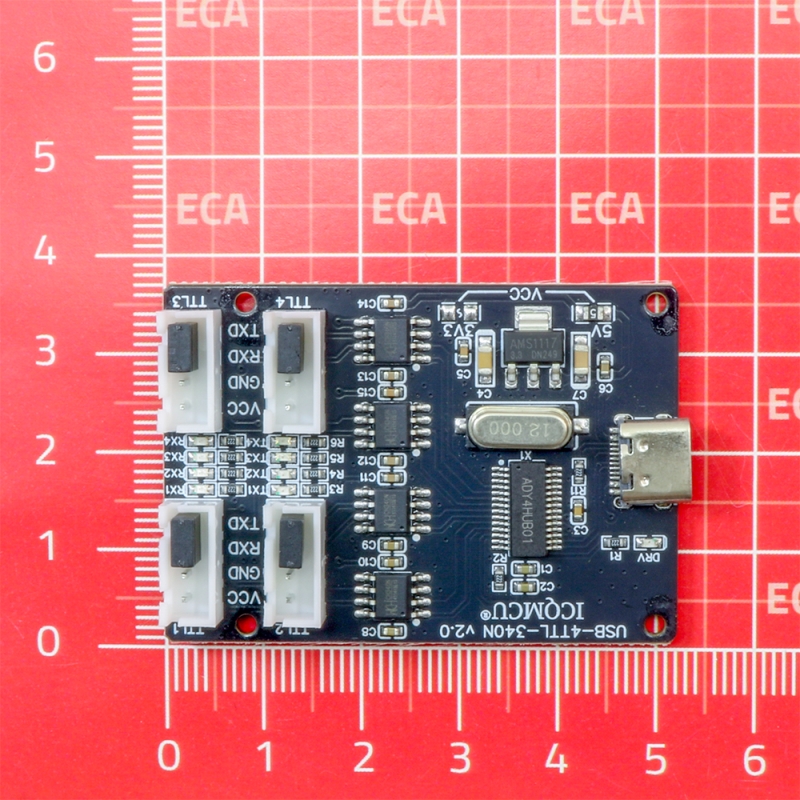

• ابعاد: 37.5 × 55 × 11 میلی‌متر

نحوه استفاده از ماژول USB به TTL چهار کاناله CH340

• اتصال ماژول به کامپیوتر : با استفاده از کابل USB Type-C، ماژول را به کامپیوتر متصل کنید. اطمینان حاصل کنید که کابل برای انتقال داده مناسب باشد.
• اتصال دستگاه‌های سریال : دستگاه‌های TTL سریال خود را به پورت‌های ماژول متصل کنید. هر کانال به‌صورت مستقل عمل می‌کند و امکان ارتباط هم‌زمان را فراهم می‌سازد.
• مشاهده نشانگرها: از نشانگرهای RXD و TXD برای بررسی وضعیت انتقال داده‌ها در هر کانال استفاده کنید.
• تأمین توان خارجی: در صورت نیاز به تأمین ولتاژ برای دستگاه‌های خارجی، از خروجی 3.3 ولت ماژول استفاده کنید (حداکثر جریان 400 میلی‌آمپر).
• شروع ارتباط: تنظیمات ارتباط سریال را در کامپیوتر یا دستگاه کنترل‌کننده خود انجام داده و ارتباط سریال را با دستگاه‌های متصل آغاز کنید.

کاربردهای رایج

این ماژول برای کاربردهایی که نیاز به برقراری ارتباط سریال با چند دستگاه به‌صورت هم‌زمان دارند، انتخابی ایده‌آل است. قابلیت استفاده هم‌زمان از 4 کانال TTL مستقل، آن را برای توسعه و تست چند میکروکنترلر، ماژول‌های ارتباطی یا بردهای هوشمند به‌طور هم‌زمان بسیار کاربردی کرده است. همچنین در پروژه‌های تعمیرات، مانیتورینگ صنعتی و سیستم‌های نهفته (Embedded Systems) نقش کلیدی ایفا می‌کند.

• ارتباط هم‌زمان با چند میکروکنترلر
• توسعه و دیباگ بردهای آردوینو، ESP32، STM32 و غیره
• بررسی و تحلیل داده‌های سریال در پروژه‌های IoT
• ارتباط با ماژول‌های GPS، GSM، RFID، بلوتوث و وای‌فای
• استفاده در سیستم‌های کنترل صنعتی
• تست و پروگرام کردن بردهای الکترونیکی
• آموزش مفاهیم ارتباط سریال در دانشگاه‌ها
• ابزار کمکی برای تعمیرکاران لپ‌تاپ و بردهای کنترلی
• راه‌اندازی بردهای توسعه در آزمایشگاه‌ها
• ساخت دیتالاگرهای چند کاناله مبتنی بر UART
