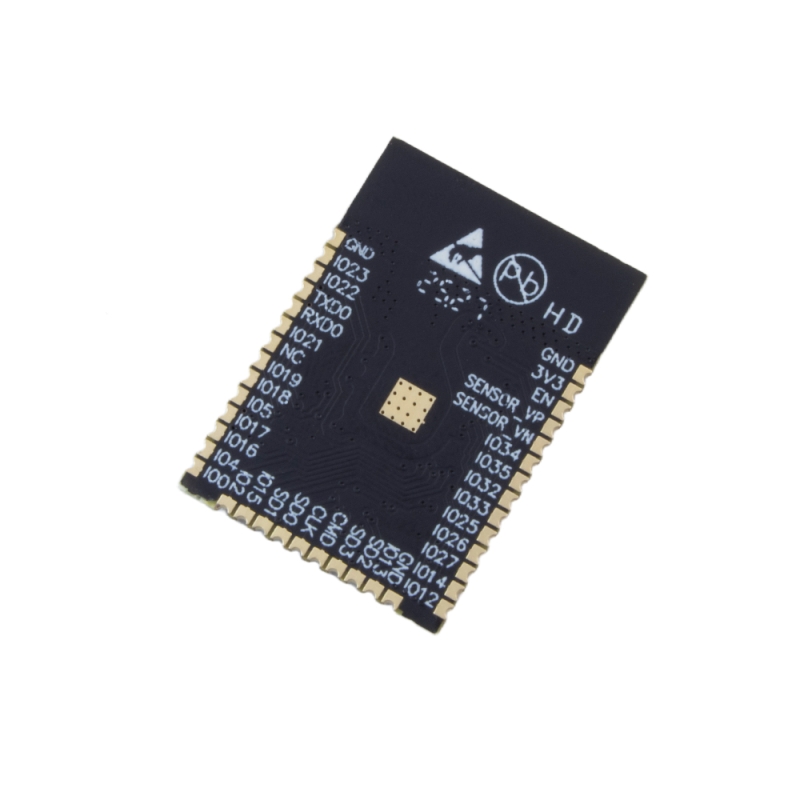

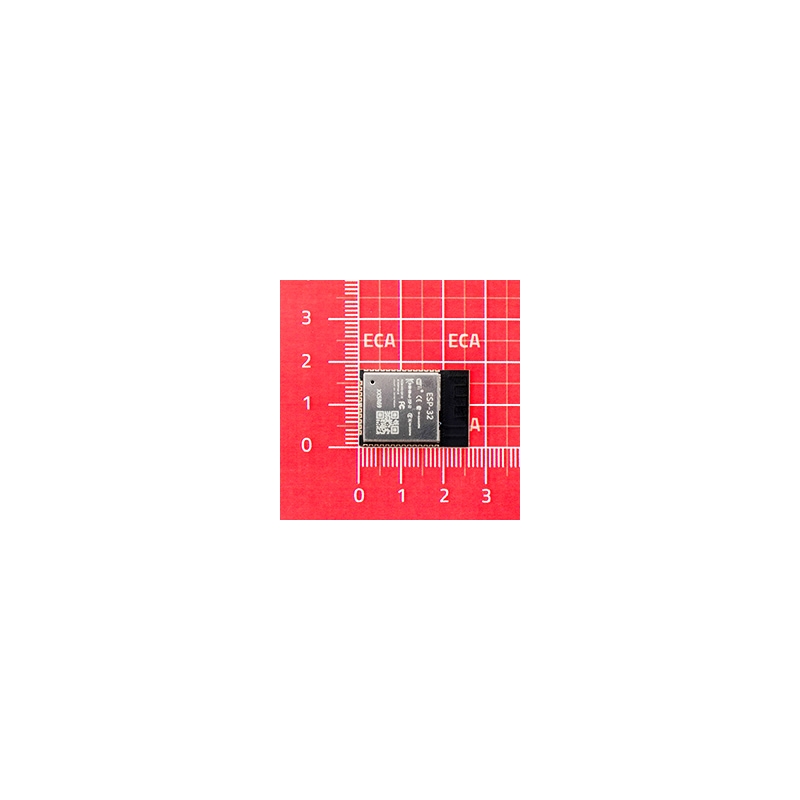

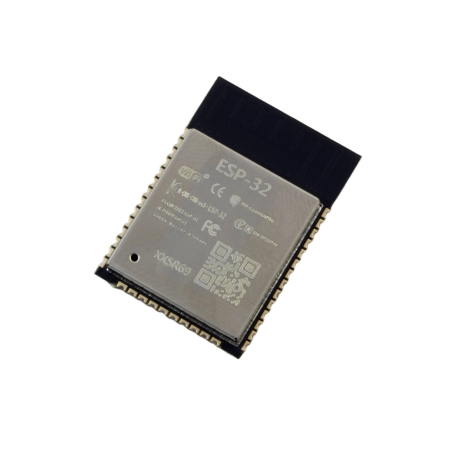

ماژول وای فای ESP-WROOM-32 دارای بلوتوث

ماژول ESP32-WROOM-32 یکی از قدرتمندترین و پرکاربردترین ماژول‌های وای‌فای و بلوتوث نسل جدید است که توسط شرکت Espressif طراحی شده است. این ماژول به‌عنوان نسخه‌ی پیشرفته‌تر ESP8266 شناخته می‌شود و علاوه‌بر پشتیبانی از Wi-Fi با فرکانس 2.4GHz، دارای بلوتوث کلاسیک و BLE نیز می‌باشد. هسته مرکزی این ماژول، چیپ ESP32-D0WDQ6 است که با تکنولوژی 40 نانومتری ساخته شده و از دو پردازنده‌ی 32 بیتی Xtensa LX6 با فرکانس قابل تنظیم از 80MHz تا 240MHz بهره می‌برد. از قابلیت‌های مهم این ماژول می‌توان به پشتیبانی از حسگر لمسی خازنی، مبدل‌های آنالوگ به دیجیتال 12 بیتی، واسط‌های ارتباطی متنوع مانند UART، SPI، I2C و I2S و همچنین امکانات امنیتی پیشرفته مانند بوت امن، رمزگذاری فلش، رمزنگاری AES و SHA اشاره کرد. طراحی این ماژول به‌گونه‌ای است که قابلیت استفاده در شبکه‌های سنسوری کم‌مصرف تا کاربردهای سنگین مانند پخش صوت و رمزگشایی MP3 را دارد.

مشخصات

• پردازنده اصلی: Xtensa LX6 دو هسته‌ای 32 بیتی
• فرکانس کاری پردازنده: از 80MHz تا 240MHz
• حافظه ROM داخلی: 448KB
• حافظه SRAM داخلی: 520KB
• حافظه RTC SRAM: 16KB
• حافظه فلش: 4MB
• ولتاژ کاری: 3V تا 3.6V
• تعداد GPIO قابل استفاده: تا 32 عدد
• مبدل آنالوگ به دیجیتال: 2 عدد 12 بیتی (تا 18 کانال)
• رابط‌های ارتباطی: 3×UART، 4×SPI، 2×I2C، 2×I2S
• واسط‌های دیگر: کارت SD، اترنت، حسگر هال، حسگر لمسی
• قابلیت بلوتوث: Bluetooth Classic و BLE
• قابلیت وای‌فای: 2.4GHz، پشتیبانی از 802.11 b/g/n
• امنیت: 1024 بیت OTP، رمزنگاری AES، RSA، ECC، RNG، بوت امن
• دمای کاری: -40°C تا +85°C
• پکیج ماژول: SMD با آنتن PCB داخلی

عملکرد کلی

ماژول ESP32-WROOM-32 یک سیستم کامل (SoC) با قابلیت‌های ارتباطی پیشرفته است که برای اجرای هم‌زمان وظایف مختلف در پروژه‌های هوشمند طراحی شده است. این ماژول با بهره‌گیری از پردازنده‌ی دو هسته‌ای Xtensa LX6، امکان انجام پردازش‌های موازی و بهینه‌سازی عملکرد سیستم را فراهم می‌کند. عملکرد اصلی آن شامل دریافت و ارسال داده از طریق Wi-Fi و Bluetooth، پردازش سیگنال‌های دیجیتال و آنالوگ، کنترل دستگاه‌های جانبی از طریق پورت‌های ارتباطی متنوع، و اجرای الگوریتم‌های منطقی و محاسباتی بر پایه برنامه‌های قابل‌بارگذاری از طریق حافظه‌ی فلش داخلی است.

از آن‌جا که ماژول دارای قابلیت Wi-Fi با استاندارد 802.11 b/g/n در باند 2.4GHz است، می‌تواند به‌صورت مستقیم به شبکه‌های بی‌سیم متصل شود یا به‌عنوان نقطه‌ی دسترسی (Access Point) عمل کند. همچنین بلوتوث داخلی آن، ارتباط با دستگاه‌های نزدیک را برای تبادل اطلاعات بدون نیاز به شبکه فراهم می‌کند. وجود ADC و سایر رابط‌های حسگر باعث می‌شود که داده‌های محیطی مانند ولتاژ، دما، رطوبت یا نور مستقیماً توسط ماژول خوانده و تحلیل شوند.

با پشتیبانی از ویژگی‌هایی مانند رمزنگاری سخت‌افزاری، بوت امن و حافظه OTP، این ماژول برای کاربردهایی که نیاز به امنیت بالا دارند نیز مناسب است. در مجموع، ESP32-WROOM-32 یک راه‌حل جامع و قدرتمند برای ساخت محصولات هوشمند، قابل‌اتصال و کم‌مصرف در صنایع مختلف به‌شمار می‌رود.

کاربردهای رایج

ماژول ESP32-WROOM-32 به‌دلیل توان پردازشی بالا، ارتباط بی‌سیم دوگانه و امکانات فراوان سخت‌افزاری، در پروژه‌های متنوعی مانند سیستم‌های اینترنت اشیا (IoT)، اتوماسیون صنعتی، خانه هوشمند، تجهیزات پوشیدنی، دستگاه‌های صوتی وایرلس، رباتیک، اندازه‌گیری بی‌سیم، کنترل از راه دور و پردازش صوت مورد استفاده قرار می‌گیرد.

• پروژه‌های اینترنت اشیا (IoT)
• سیستم‌های هوشمند‌سازی ساختمان
• کنترل از راه دور مبتنی بر Wi-Fi یا بلوتوث
• اندازه‌گیری و مانیتورینگ بی‌سیم محیطی
• سیستم‌های امنیتی و نظارتی هوشمند
• ربات‌های کنترل‌شونده بی‌سیم
• دستگاه‌های صوتی با پخش موسیقی یا انتقال صوت
• ساعت‌های هوشمند و تجهیزات پوشیدنی
• اتوماسیون صنعتی و خانگی
• بردهای آموزشی و تحقیقاتی پیشرفته

Introduction

ESP32-WROOM-32 is a powerful, generic Wi-Fi+BT+BLE MCU module that targets a wide variety of applications, ranging from low-power sensor networks to the most demanding tasks, such as voice encoding, music streaming and MP3 decoding.

At the core of this module is the ESP32-D0WDQ6 chip. The chip embedded is designed to be scalable andadaptive. There are two CPU cores that can be individually controlled, and the CPU clock frequency is adjustable from 80 MHz to 240 MHz. The user may also power off the CPU and make use of the low-power co-processor to constantly monitor the peripherals for changes or crossing of thresholds. ESP32 integrates a rich set of peripherals, ranging from capacitive touch sensors, Hall sensors, SD card interface, Ethernet, high-speed SPI, UART, I2S and I2C.

Specification

Core:
Xtensa® dual-core 32-bit LX6 CPU, frequency up to 240MHz
Memories:
448 KB of ROM
520 KB of SRAM
16 KB of RTCSRAM
4 MB of Flash memory
Working Voltage:
3 V to 3.6 V

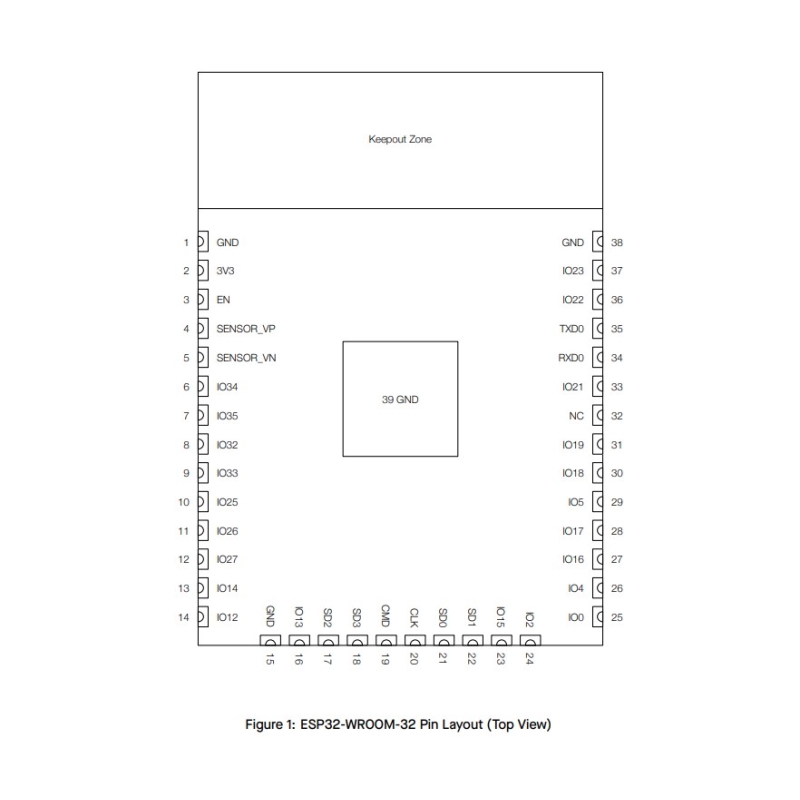

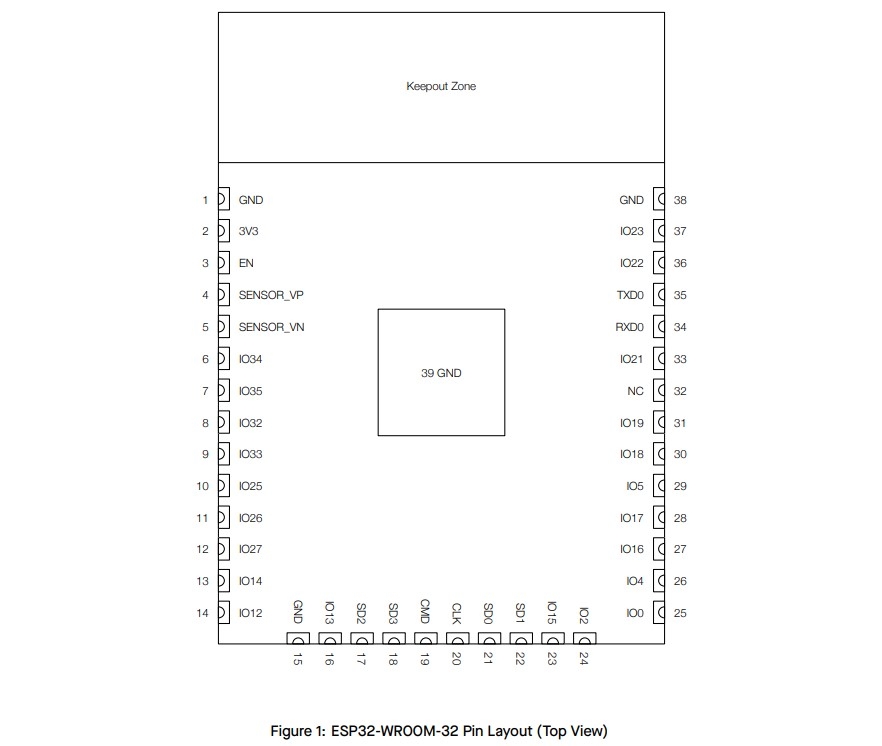

Up to 32 GPIOs:
5 strapping GPIOs
6 GPIOs need for flash/PSRAM
2*12-bit ADC (up to 18 channels)
Communication interfaces:
2 I2C interfaces
2 I2S interfaces
4 SPI interfaces
3 UART interfaces
Security:
1024 bit OTP
AES, SHA, RSA, ECC, RNG
Secure Boot, Flash Encryption
Extended temperature range: -40 to 85 °C
