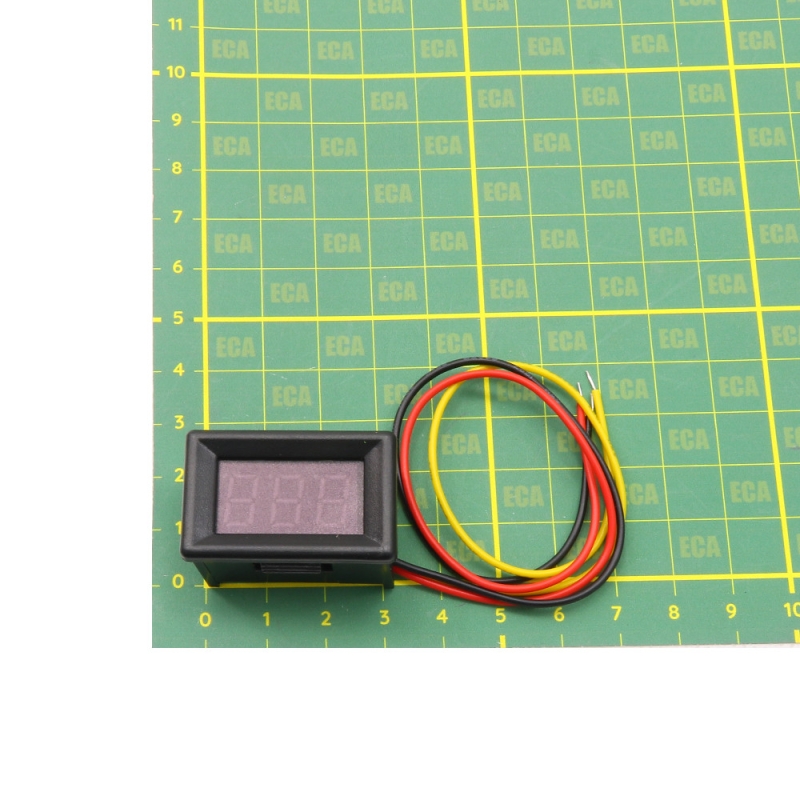

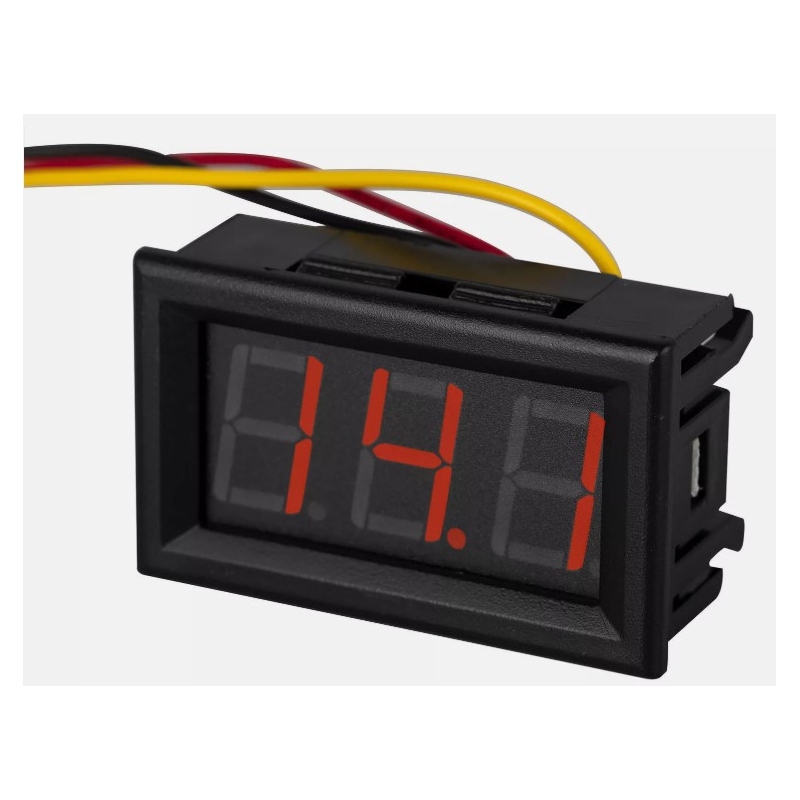

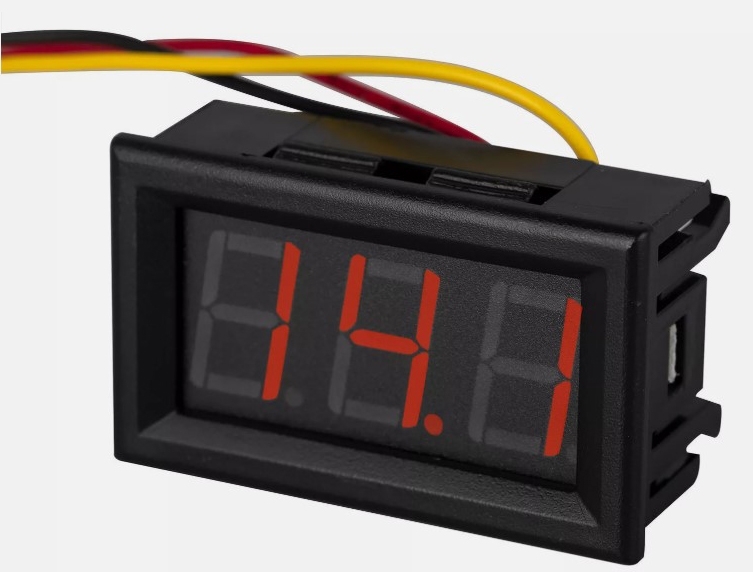

ماژول ولتمتر سایز 0.36 اینچ 3 سیمه روپنلی قرمز

ماژول ولت‌متر دیجیتال 0.36 اینچ یک ابزار کاربردی برای نمایش مقدار ولتاژ DC به‌صورت عددی و دقیق است که با بهره‌گیری از نمایشگر سون‌سگمنت قرمز سه‌رقمی، امکان نمایش ولتاژ در بازه 0 تا 30 ولت را فراهم می‌سازد. این ماژول دارای سه سیم است که امکان اتصال همزمان تغذیه و سیگنال ورودی را فراهم می‌کند. راه‌اندازی آن بسیار ساده بوده و تنها با اتصال سیم‌های تغذیه و سیگنال به‌راحتی قابل استفاده است.ماژول از ولتاژ 4.5 تا 30 ولت تغذیه می‌شود و دارای مدار محافظ معکوس‌شدن پلاریته است که در صورت اشتباه در اتصال، آسیبی به آن وارد نمی‌شود.

دقت اندازه‌گیری تا 0.01 ولت برای ولتاژهای زیر 10 ولت و 0.1 ولت برای ولتاژهای بالاتر فراهم شده که با جابجایی خودکار نقطه‌ی اعشار، قرائت را آسان می‌سازد. این ماژول به‌ویژه برای مانیتورینگ باتری‌ها مانند باتری‌های لیتیومی، 18650 و منابع تغذیه قابل‌حمل طراحی شده است. مصرف پایین، اندازه جمع‌وجور و نصب آسان در پنل، آن را به گزینه‌ای ایده‌آل برای کاربردهای صنعتی و خانگی تبدیل کرده است.

مشخصات

• ولتاژ تغذیه: 4.5 تا 30 ولت DC
• محدوده اندازه‌گیری ولتاژ: 0 تا 30 ولت DC
• رزولوشن اندازه‌گیری: 0.01 ولت (برای ولتاژهای زیر 10ولت)، 0.1 ولت (برای ولتاژهای بالاتر)
• رنگ نمایشگر: قرمز
• نوع نمایشگر: سون‌سگمنت سه‌رقمی با ارتفاع 0.36 اینچ
• نرخ به‌روزرسانی: حدود هر 500 میلی‌ثانیه
• جریان مصرفی: کمتر از 20 میلی‌آمپر

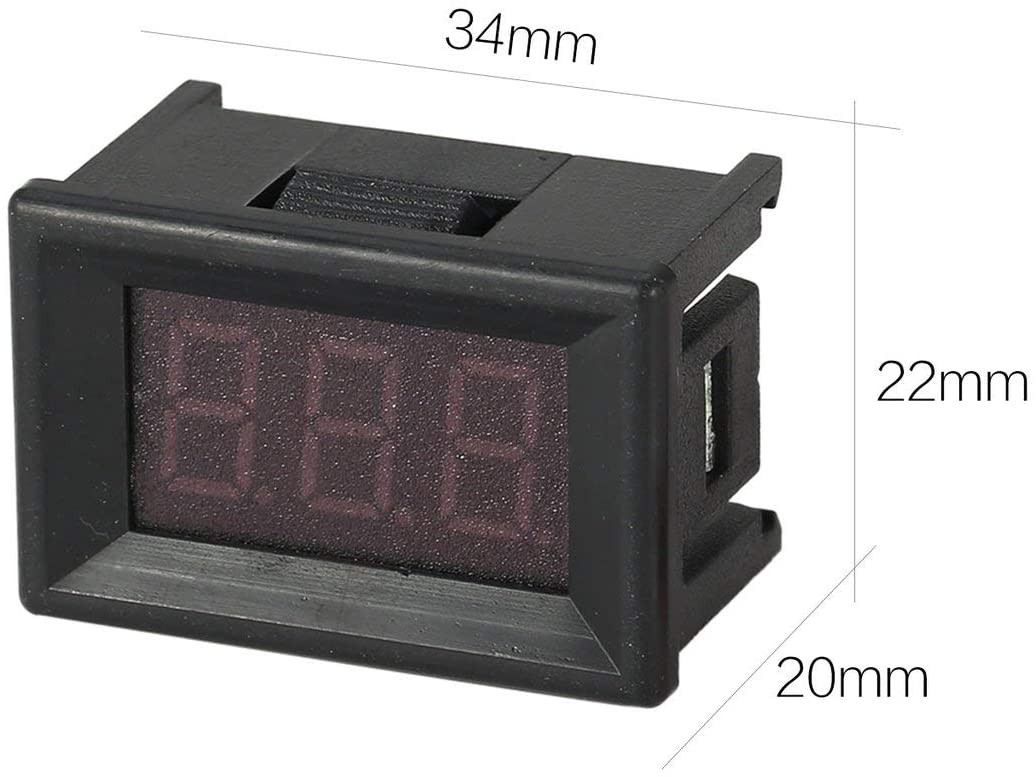

• ابعاد بیرونی: 35×25×20 میلی‌متر
• ابعاد نصب پنلی: 34×22 میلی‌متر
• دقت اندازه‌گیری: 1٪ ± 1 رقم
• دمای کاری: منفی 10 تا مثبت 65 درجه سانتی‌گراد

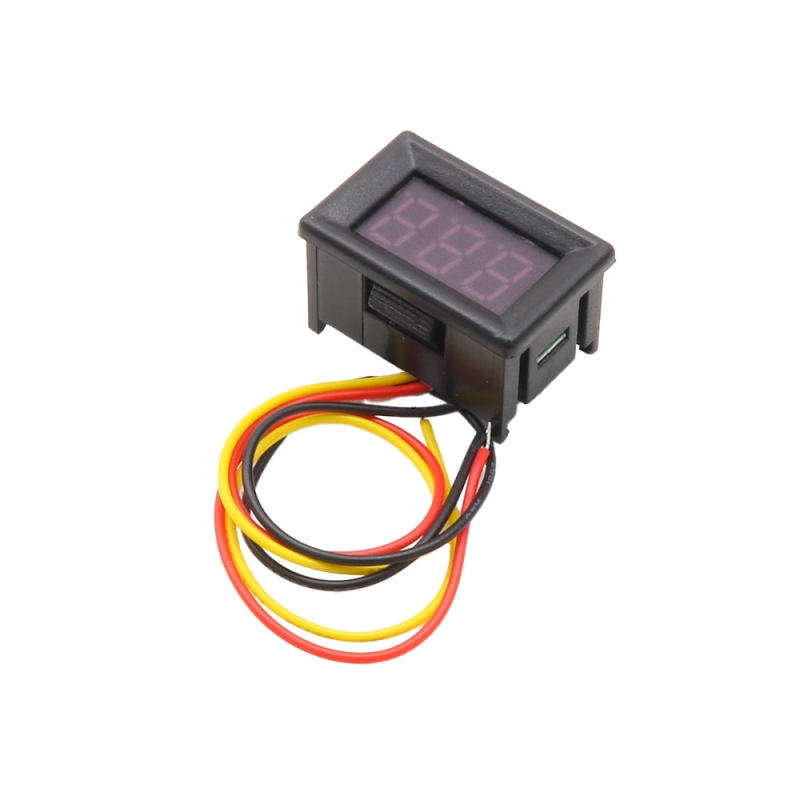

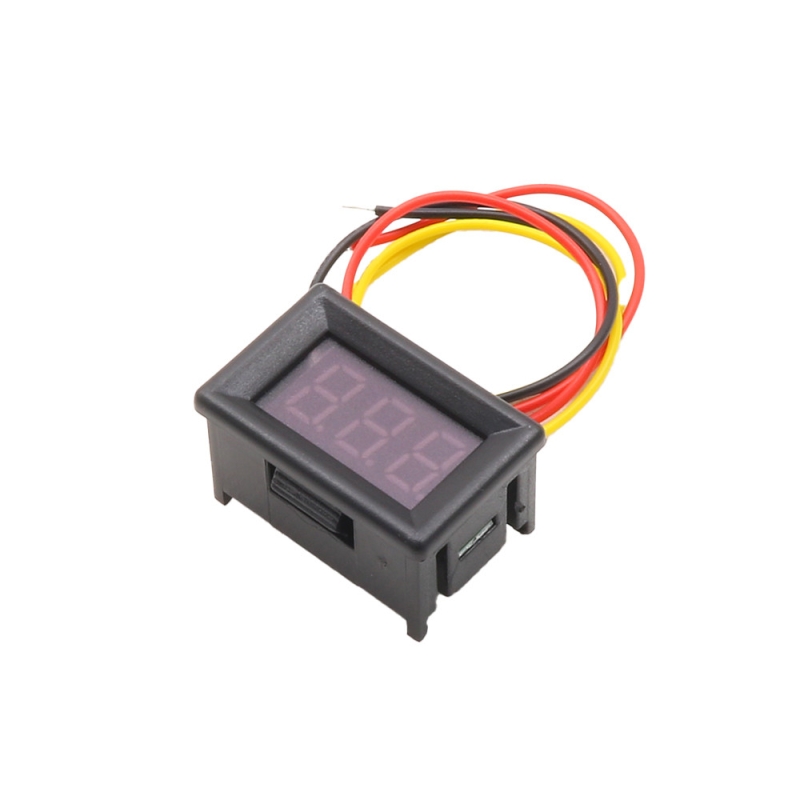

• تعداد سیم: 3 عدد (قرمز: VCC، مشکی: GND، زرد: ورودی ولتاژ)
• محافظت در برابر اتصال معکوس: دارد

کاربردهای رایج

این ماژول در انواع پروژه‌های الکترونیکی که نیاز به مانیتورینگ ولتاژ دارند بسیار پرکاربرد است. طراحی پنلی، نصب آسان و دقت مناسب آن را به انتخابی رایج در مصارف صنعتی، آموزشی و خانگی تبدیل کرده است.

• نمایش ولتاژ خروجی منابع تغذیه
• مانیتورینگ باتری‌های 12 یا 24 ولت
• پروژه‌های مبتنی بر آردوینو یا میکروکنترلر
• نصب در تابلوهای صنعتی و پنل‌های کنترل
• اندازه‌گیری ولتاژ سیستم‌های خورشیدی
• اندازه‌گیری ولتاژ خودرو و موتورسیکلت
• مانیتورینگ باتری‌های لیتیوم یونی و 18650
• تجهیزات پرتابل اندازه‌گیری
• استفاده در دستگاه‌های آزمایشگاهی
• آموزش الکترونیک در مراکز فنی و حرفه‌ای

Introduction

The voltmeter wiring is simple, only need to pick two lines, the table reversal protection, the reverse does not burn. The voltmeter start voltage is low, the red just 3.2V, just 2.7V Green, the blue just 3.0V will be able to measure correctly, start with the price of two-wire voltmeter voltage is the lowest anywhere in the world. This will greatly facilitate the use of the lithium battery, 18650 battery users. When the voltage is lower than 3.5V, the display brightness diminishes but does not affect the correct measurement. In order to achieve optimum measurement accuracy, the voltmeter will be different according to the measured voltage automatically move the decimal point position. Measure the voltage below 10V, displayed after the decimal point two; 10V voltage measurements displayed after the decimal point one. That is able to take care of the battery user needs but also cater to the needs of the higher voltage measurement on the measurement accuracy. The voltmeter can be used for motorcycles, cars, and other monitoring battery voltage, timely grasp battery status. Other voltages can also be used for measurement purposes.

Specification

Supply voltage: DC4.5-30V
Measurement Range: 0-30VDC
Display color: Red
Refresh rate: about 500mS / times
Input: DC voltage (<2 times the range)
Resolution: 1% +1 digit
Operating temperature: -10 deg C~ 65 deg C
Working current: <20mA
Dimensions: 35x25x20mm
