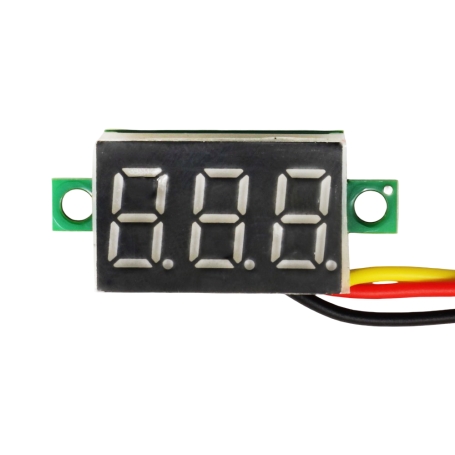

ماژول ولتمتر 3 دیجیت DC0-36V سایز 0.36 اینچ 3 سیمه

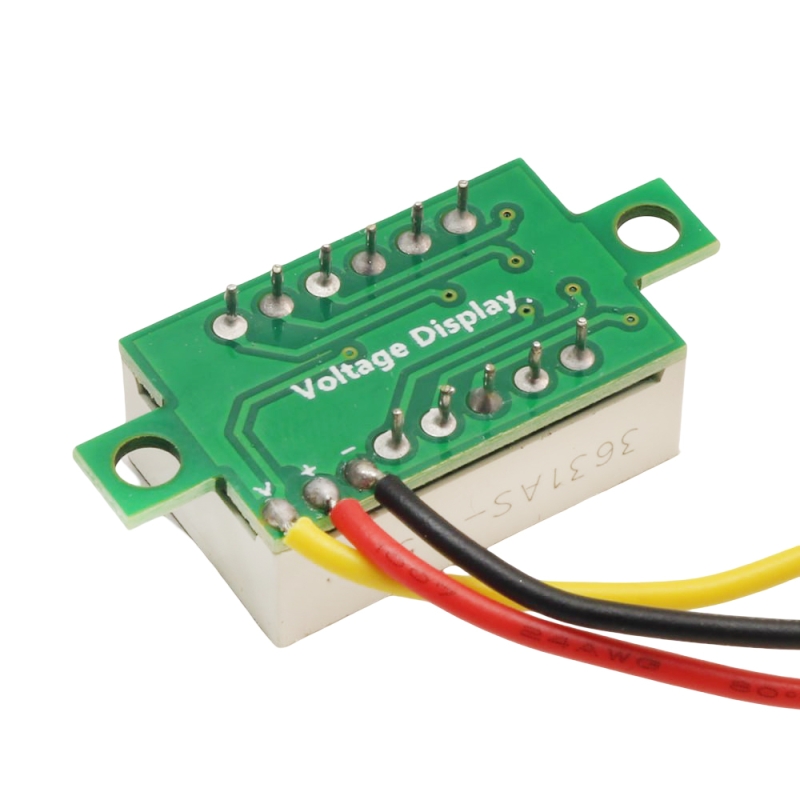

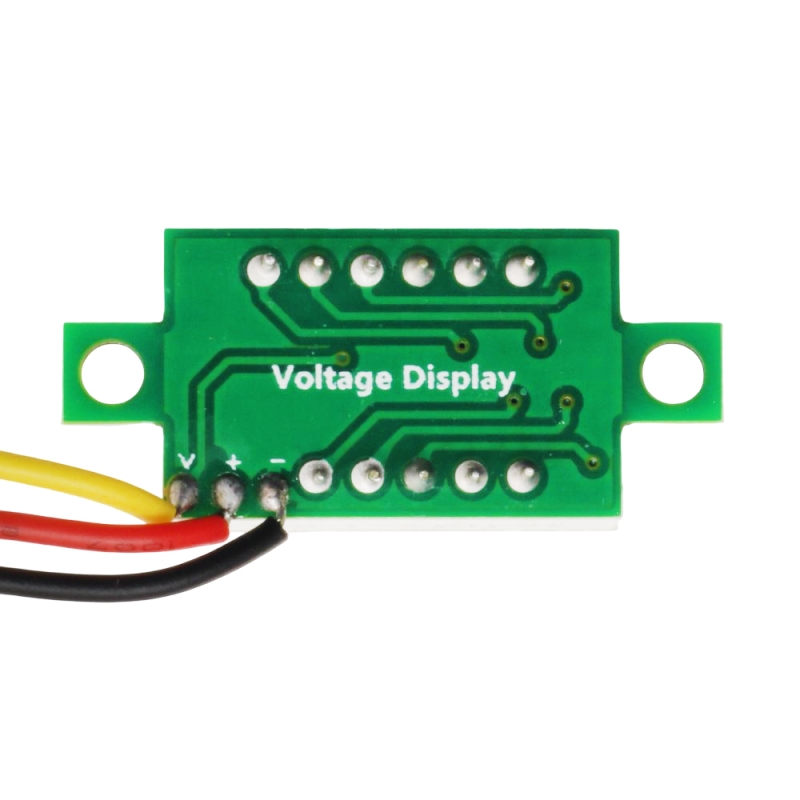

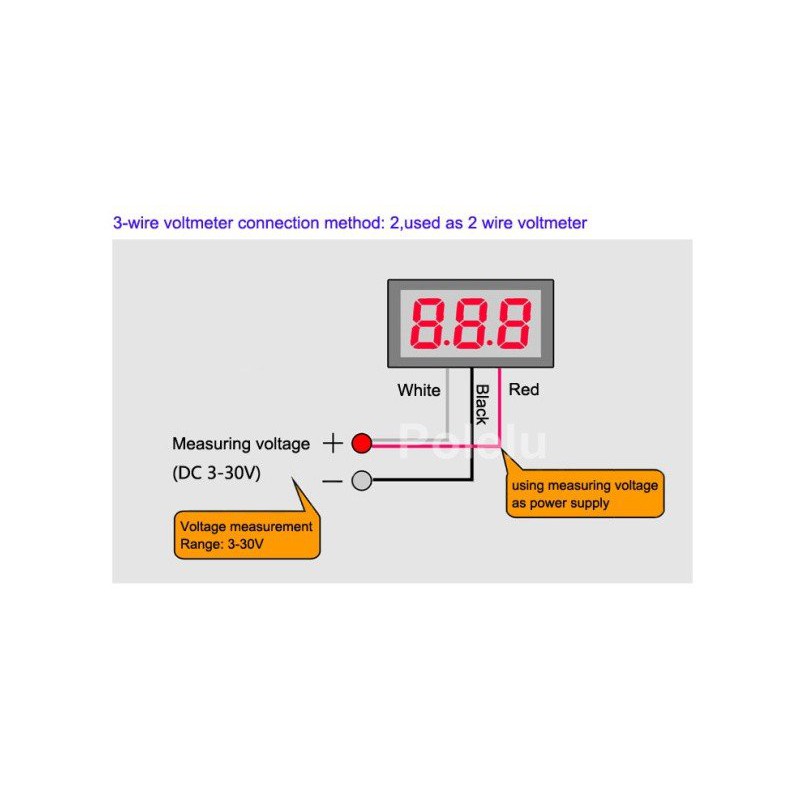

این ماژول ولتمتر دیجیتال سه‌سیمه، برای اندازه‌گیری ولتاژ مستقیم (DC) در بازه‌ی 0 تا 36 ولت طراحی شده است. نمایشگر آن از نوع LED با سایز 0.36 اینچ و رنگ قرمز بوده و مقادیر ولتاژ را با دقت بالا و رزولیشن 0.1 ولت نمایش می‌دهد. طراحی این ماژول به گونه‌ای است که از دو سیم برای تغذیه و یک سیم جداگانه برای اندازه‌گیری ولتاژ استفاده می‌کند. همچنین در صورت نیاز می‌توان از آن به‌صورت دو سیمه استفاده کرد، که در این حالت تغذیه و اندازه‌گیری از یک منبع مشترک انجام می‌گیرد. یکی از ویژگی‌های قابل توجه این ماژول، برخورداری از حفاظت داخلی در برابر اشتباه در اتصال قطب مثبت و منفی تغذیه است که از آسیب به مدار جلوگیری می‌کند. سرعت نمونه‌برداری بالای ماژول (200 میلی‌ثانیه) امکان نمایش تقریباً بلادرنگ مقادیر ولتاژ را فراهم می‌سازد. این ماژول به‌دلیل ابعاد کوچک و مصرف پایین، گزینه‌ای مناسب برای کاربردهای قابل‌حمل، منابع تغذیه آزمایشگاهی و پروژه‌های DIY الکترونیکی به شمار می‌رود.

مشخصات

• ولتاژ کاری: 4.0 تا 28 ولت DC
• محدوده اندازه‌گیری ولتاژ: 0 تا 36 ولت DC
• رزولیشن نمایشگر: 0.1 ولت
• دقت اندازه‌گیری: ±1٪ (±یک رقم)
• سرعت نمونه‌برداری: حداقل 200 میلی‌ثانیه
• جریان مصرفی: کمتر از 20 میلی‌آمپر
• نمایشگر: LED قرمز، 0.36 اینچ
• ابعاد سگمنت نمایشگر: 22.5 × 14 میلی‌متر
• تعداد سیم‌ها: 3 سیمه
• حفاظت در برابر اتصال معکوس تغذیه: دارد

کاربردهای رایج

ماژول ولتمتر دیجیتال 3 سیمه ابزاری بسیار کاربردی در پروژه‌های اندازه‌گیری ولتاژ مستقیم است که به‌سادگی و بدون نیاز به ابزار کالیبراسیون، می‌تواند در سیستم‌های مختلف مورد استفاده قرار گیرد. به‌دلیل ابعاد کوچک، راه‌اندازی آسان و توان مصرفی پایین، در بسیاری از مصارف صنعتی و آموزشی محبوب است.

• اندازه‌گیری ولتاژ منابع تغذیه DC
• نصب روی پنل دستگاه‌های صنعتی
• کنترل باتری در سامانه‌های خورشیدی
• مانیتورینگ ولتاژ در پروژه‌های رباتیک
• استفاده در پروژه‌های DIY و بردبرد
• اندازه‌گیری ولتاژ در آزمایشگاه‌های آموزشی
• نصب در تابلو برق و تجهیزات کنترلی
• مانیتورینگ ولتاژ در خودرو یا موتورسیکلت
• کنترل سطح ولتاژ در شارژرهای باتری
• استفاده در ماژول‌های پاوربانک دست‌ساز

Specification

Line 3 Operating voltage: 4.0 ~ 30V (with reverse polarity protection)
3-wire detection voltage: 0.0 ~ 36 V
Operating Current: <20mA
Display: 0.36″ LED, red
Dimensions: 22.5 × 14
Measuring rate: ≥ 200mS / times
Accuracy: 1% of error (+ / -1 words)
