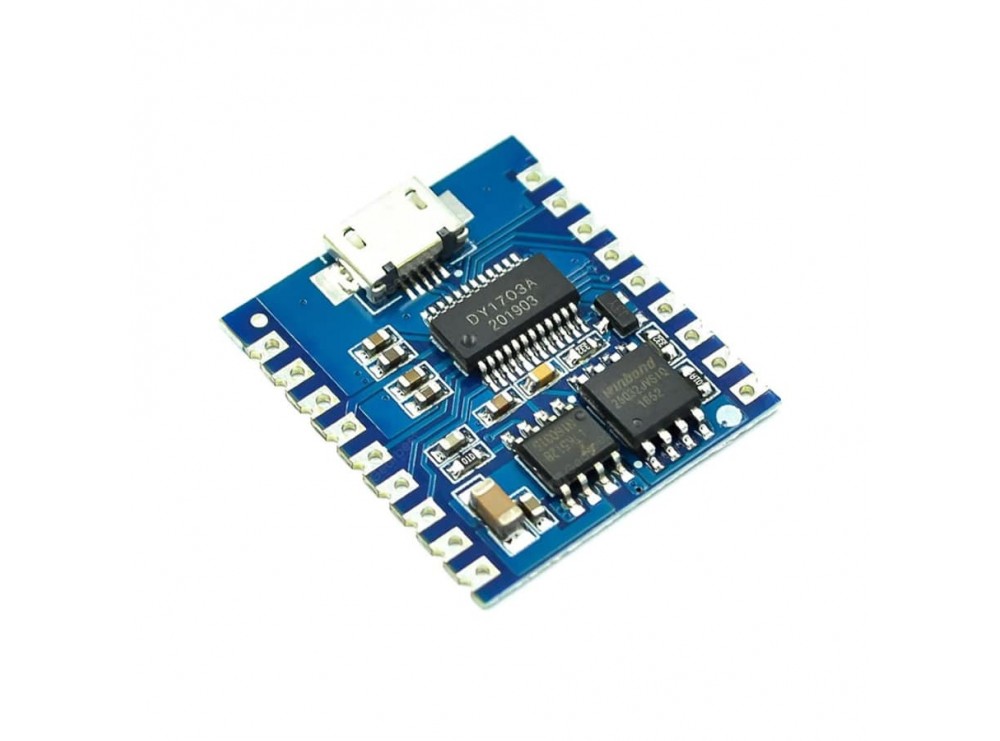

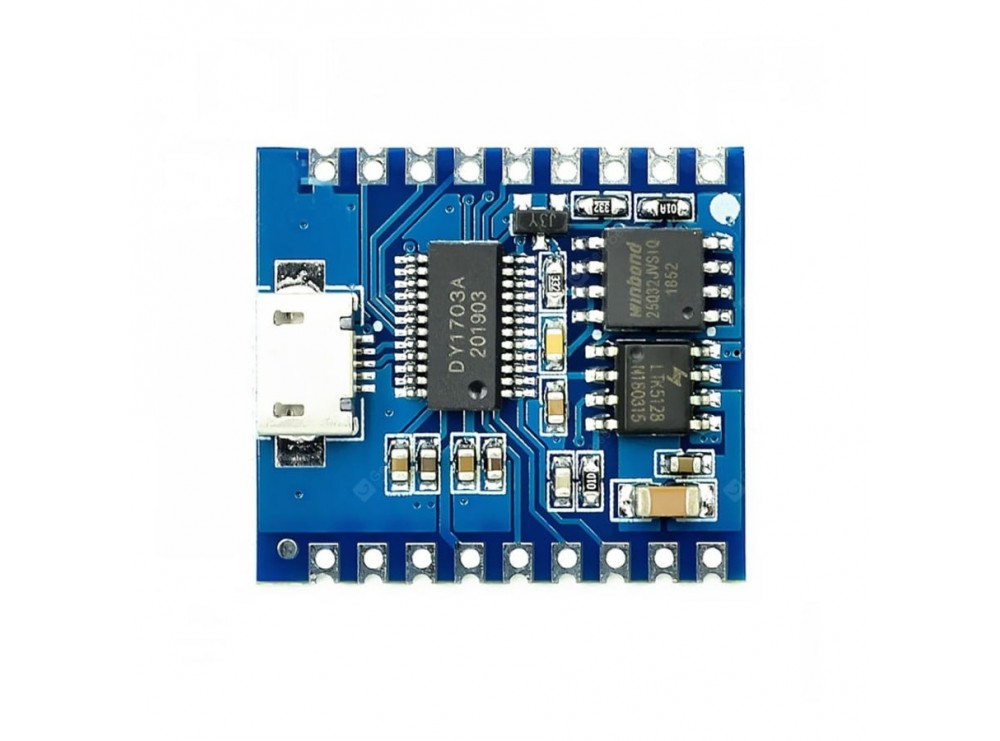

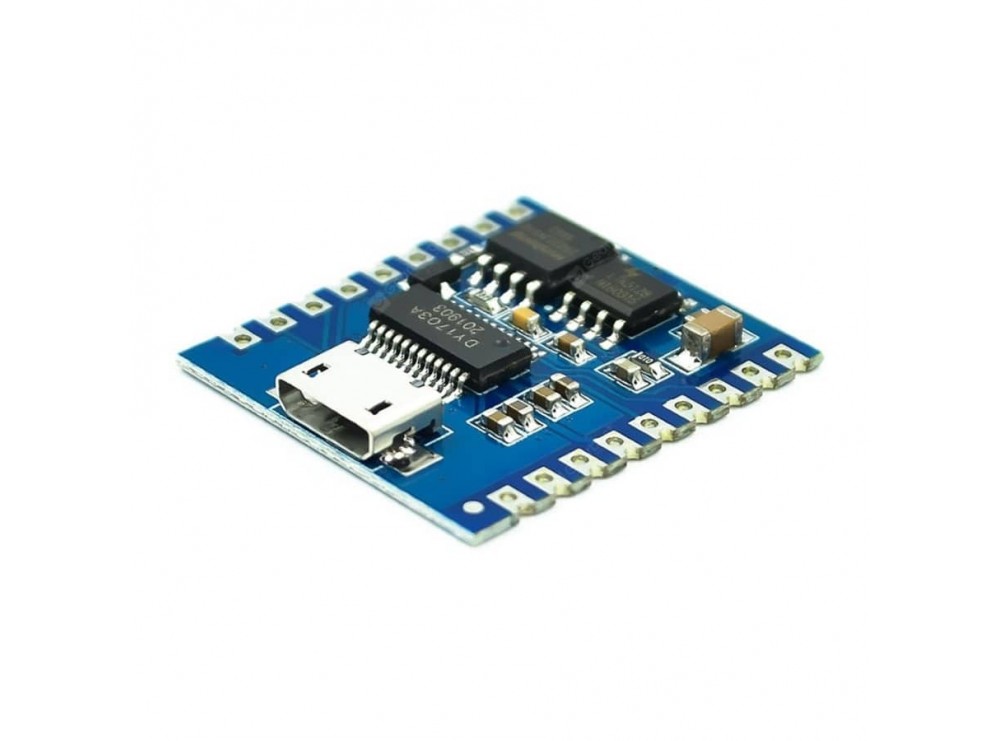

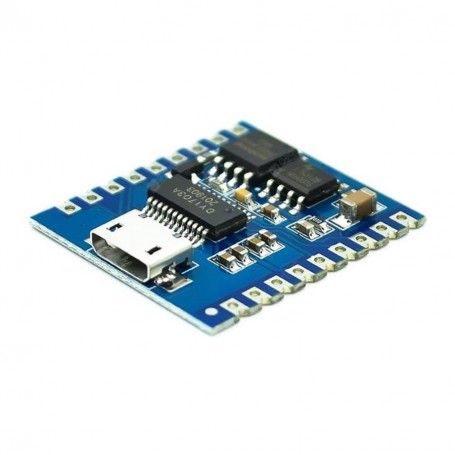

ماژول پخش صدا DY-SV17F با حافظه داخلی

ماژول پخش صدا با حافظه داخلی DY-SV17F یک ماژول هوشمند است که به طور مستقل توسعه‌یافته است. این ماژول مجهز به IO تعبیه‌شده داخلی، کنترل پورت UART و ONE_lineاستاندارد بعنوان ماژول پخش MP3 و هفت حالت کاری است. ماژول پخش صدا DY-SV17F دارای تقویت‌کننده توان 5 وات کلاس D است. با این آمپلی‌فایر می‌توانید اسپیکر‌های 4، 3 الی 5 وات را راه‌اندازی کنید. فرمت‌های MP3 و WAV با حافظه داخلی فلش 32 مگابیت (4 مگابایت) را توسط کانکتور USB پشتیبانی می‌کند. از طریق کابل USB فایل‌های صوتی موجود در ماژول را می‌توانید به روز کنید.

ویژگی ها

از رمز گشایی MP3، WAV برای پخش صوت پشتیبانی می‌کند.
از نرخ نمونه برداری 8/11.025/12/16/22 05/24/32/44.1/48 برحسب KHz پشتیبانی می‌کند.
خروجی 24-بیتی DAC، با نرخ پویا با پشتیبانی 90dB، نرخ سیگنال به نویز 85dB پشتیبانی می‌کند.

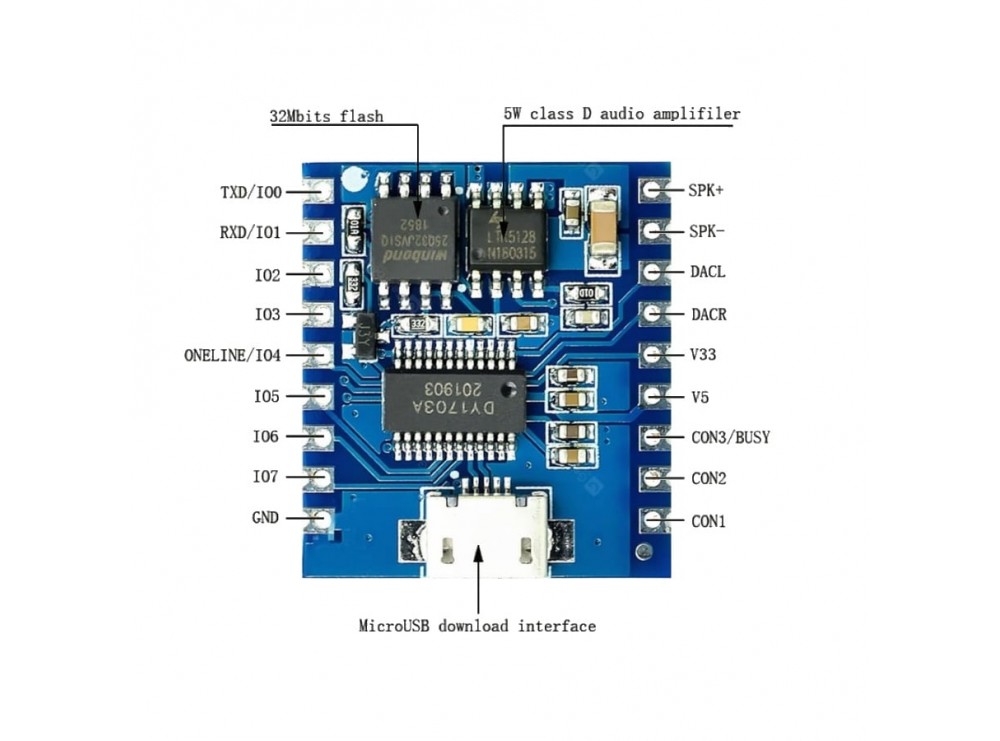

حافظه فلش 32 مگابیت یا 4 مگابایت برای ذخیره سازی، که می‌تواند از طریق USB برای به روز‌رسانی فایل‌ها به کامپیوتر وصل شود.
با آمپلی فایر 5 وات کلاس D، می‌تواند مستقیماً اسپیکر های 3 الی 5 وات را راه‌اندازی کند.
با پورت سریال UART توابع پخش صوت کنترل می‌شود. می‌تواند پخش، مکث، انتخاب، افزایش یا کاهش صدا و سایر توابع را کنترل کند. بیشترین انتخاب از 65535 آهنگ و با نرخ 9600 است.
پشتیبانی از عملکرد IO تابع پخش، 8 پورت IO به تنهایی باعث فعال شدن 8 صوت یا 8 پورت IO ترکیب 255 صوت را ایجاد می‌کند.
کنترل با باس سریال یک سیمه نیز پشتیبانی می‌شود. می‌تواند پخش، مکث، انتخاب، افزایش یا کاهش صدا و سایر توابع را کنترل کند.
از سه پیکربندی IO برای 7 حالت کاری پشتیبانی می‌کند.

مشخصات

ولتاژ کاری: 5 ولت
رنج دمای کاری: -20~85 درجه سانتی گراد
رنج رطوبت کاری: 0%-95% RH

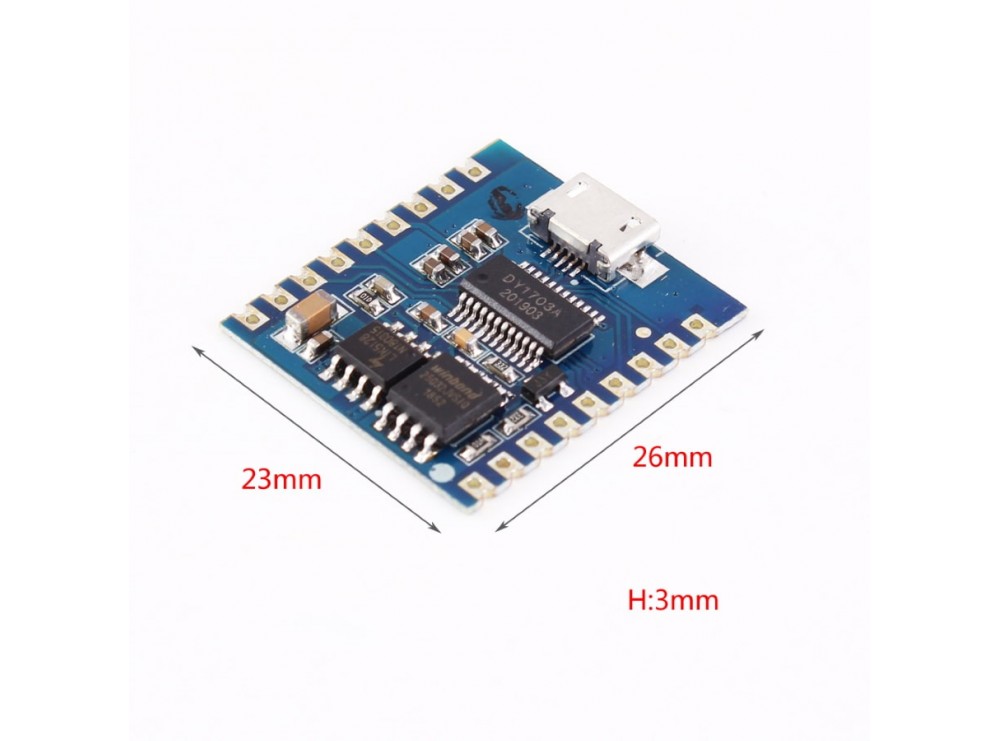

اندازه: 26*23*3 میلی متر

Introduction

DY-SV17F is an intelligent voice module developed by the division independently. It integrates I/O subsection triggering, UART serial port control, ONE_line single bus serial port control3. Onboard 5W Class D amplifier circuit and can directly drive 4ohm 3~5W speakers. Support MP3,WAV decoding format. Max support 32Gbit(4MByte) TF card memory, can connect the computer to update TF card to store audio files via USB cable.

Features

1>.Support MP3 and WAV decoding format.
2>.Support sampling frequency (KHz) : 8/11.025/12/16/22.05/24/32/44.1/48.
3>.24-bit DAC output, dynamic range support 90dB, SNR support 85dB.
4>.Support the FAT16/FAT32 file system, with the maximum support 32Gbit(4MByte) TF card and 32Gbit(4MByte) U-disk.
5>.Support UART serial port control voice broadcast function.It can control playback, pause, selections, turn up and down volume and other functions, the largest selection of 65535 songs.The baud rate is 9600 bit/s.
6>.Support I/O trigger function, 8bit I/O ports can trigger 8 musics or 8 I/O combinations to trigger 255 songs.

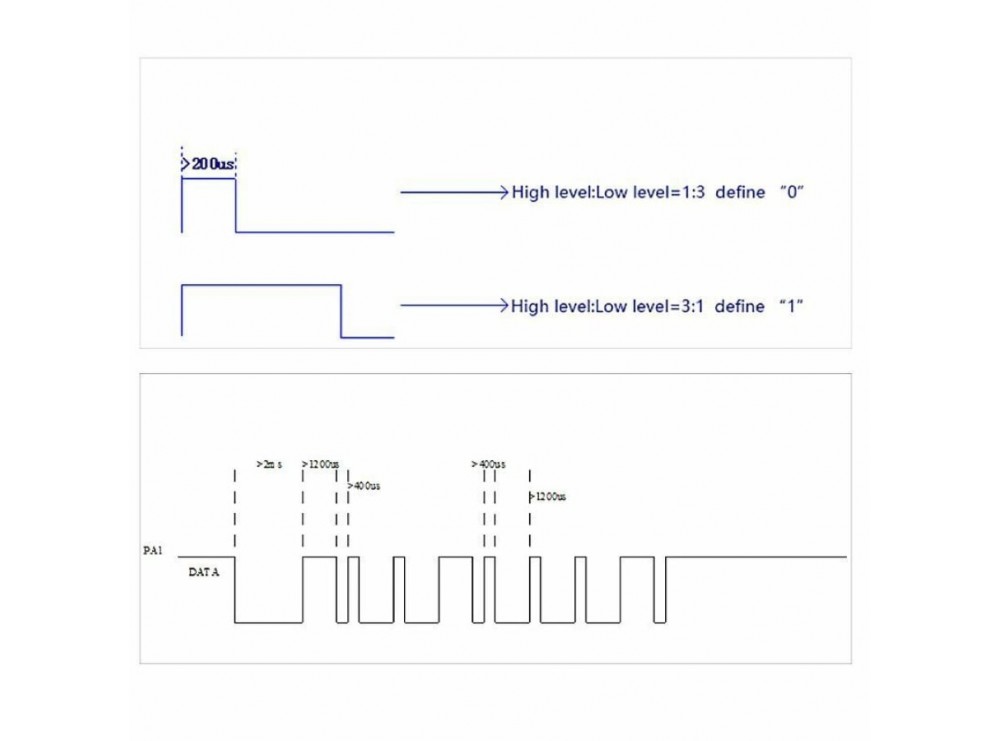

7>.Support One_line single bus serial port control, which can control playback, pause, selection, turn up and down volume and other functions.
8>.Support 3 configuration I/O for mode selection to make 7 work mode.
9>.Built in 5W Class D amplifier circuit and can directly drive 4ohm 3~5W speaker.
