ماژول کنترل دور فن 3.7 ولت چند سرعته دارای ورودی Micro USB مدل N9

این برد کنترلی کوچک، مخصوص راه‌اندازی فن‌های دستی قابل شارژ طراحی شده است و قابلیت کنترل یک موتور براش 3.7 ولتی را در سه سرعت مختلف فراهم می‌سازد. تغذیه اصلی برد از یک باتری لیتیوم‌یونی تک سل تأمین می‌شود (BAT+ و BAT-)، و عملیات شارژ از طریق درگاه USB Type-C با جریان حدود 500 میلی‌آمپر انجام می‌شود.برد دارای یک کلید فشاری مرکزی است که با هر بار فشردن، سرعت موتور را در سه سطح تغییر داده و در مرحله چهارم، آن را خاموش می‌کند.

مشخصات

• نوع موتور پشتیبانی‌شده: براش DC – ولتاژ پایین (3.7V)
• ولتاژ ورودی شارژ: 5V DC از طریق Micro USB
• جریان شارژ: حداکثر 500mA
• نوع عملکرد کلید:
• 1 بار فشار = دور اول
• 2 بار فشار = دور دوم
• 3 بار فشار = دور سوم
• 4 بار فشار = خاموش

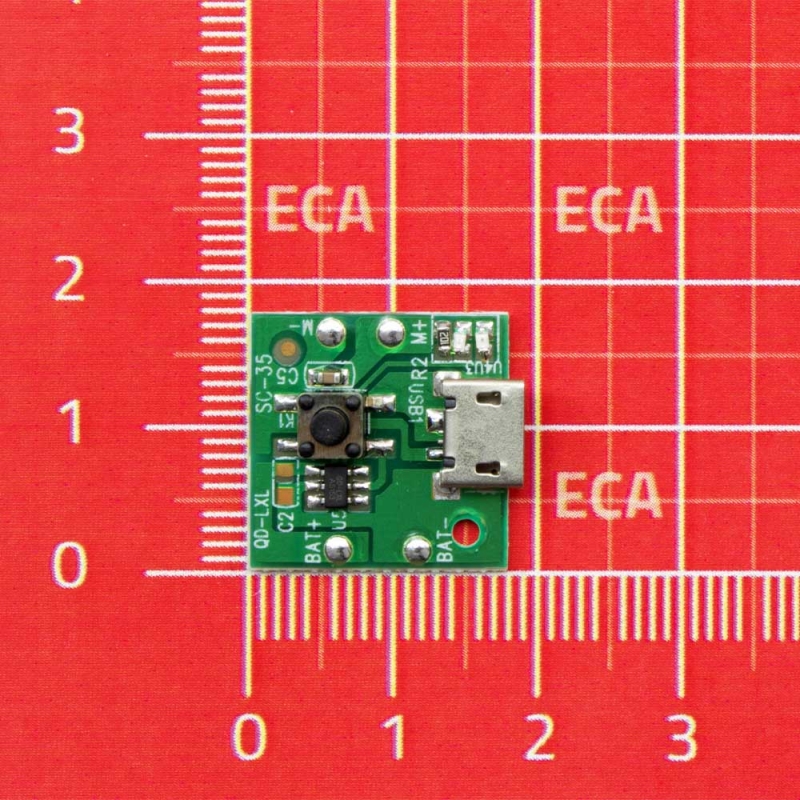

• ابعاد: 19.5*18 میلی‎‌متر
• نوع سوکت شارژ: Micro USB مادگی

کاربردهای رایج

این برد مناسب استفاده در فن‌های قابل حمل، مینی‌پنکه‌ها، سیستم‌های تهویه کوچک DIY، تجهیزات خنک‌کننده پرتابل و پروژه‌های آموزشی یا سرگرمی با موتور براش کم‌ولتاژ می‌باشد. برای ساخت یا تعمیر فن‌های دستی شارژی یا گجت‌های کوچک حرکتی که نیاز به کنترل چند سرعته دارند، انتخابی مقرون‌به‌صرفه و کاربردی است.

• فن‌های دستی قابل شارژ
• مینی‌پنکه‌های USB
• تجهیزات خنک‌کننده قابل حمل
• کنترل موتور براش در پروژه‌های DIY
• ساخت پنکه سفارشی برای مدارهای الکترونیکی
• گجت‌های حرکتی کوچک
• پروژه‌های آموزشی موتور براش
• سیستم‌های تهویه کم‌مصرف برای رزبری پای یا آردوینو
• فن مخصوص جعبه ابزار یا وسایل پرتابل
• جایگزین مدار خراب در فن‌های موجود

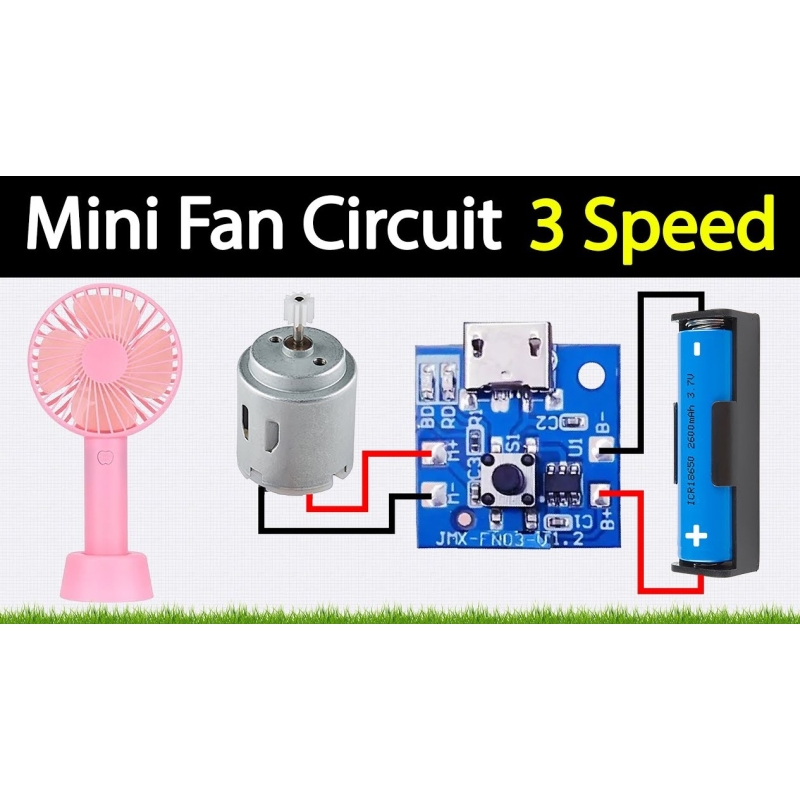

This small control board is designed specifically for running rechargeable handheld fans and provides control of a 3.7V brushed motor at three different speeds. The main power of the board is provided by a single-cell lithium-ion battery (BAT+ and BAT-), and charging is done via the USB Type-C port with a current of about 500 mA. The board has a central push button that changes the motor speed in three levels with each press and turns it off at the fourth stage. The step-by-step operation of the switch is as follows:

Specifications

• Supported motor type: DC brush – low voltage (3.7V)
• Charging input voltage: 5V DC via USB-C
• Charging current: Max. 500mA
• Switch operation type:
• 1 press = first round
• 2 presses = second round
• 3 presses = third round
• 4 presses = off
• Dimensions: 19.5*18 mm
• Charging socket type: USB Type-C female
