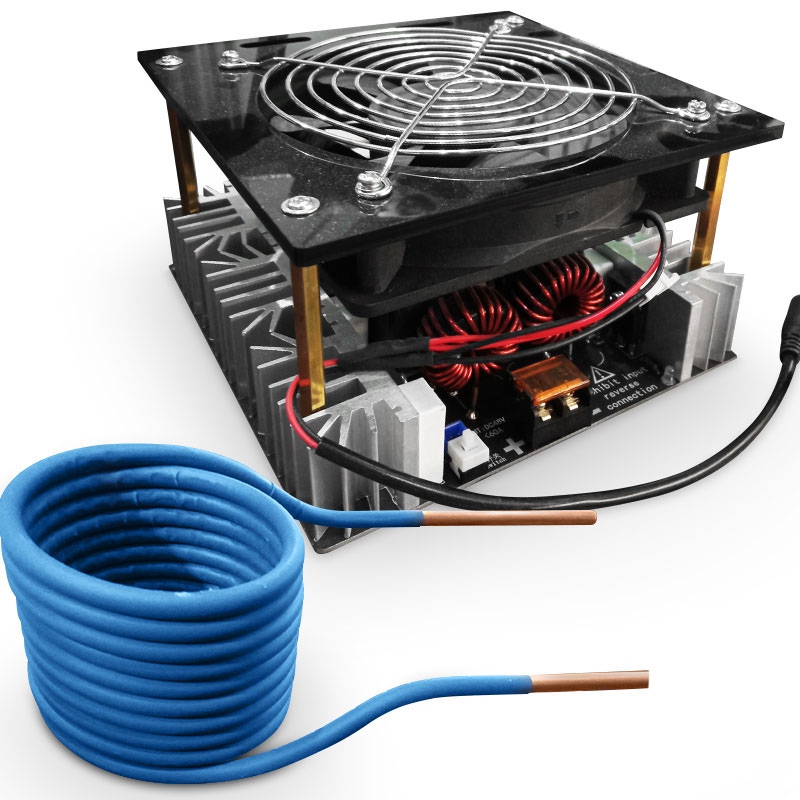

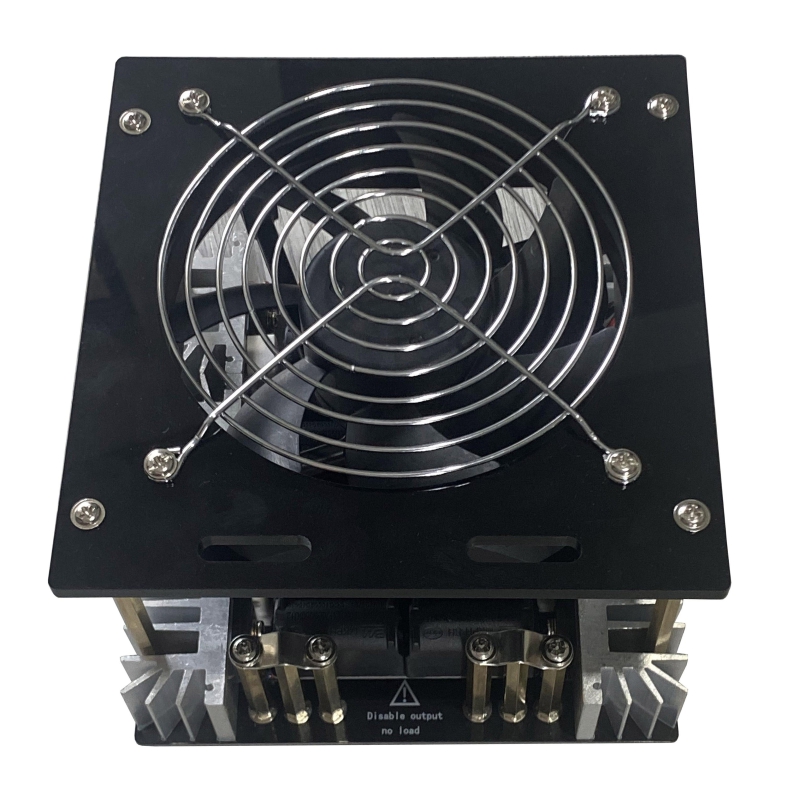

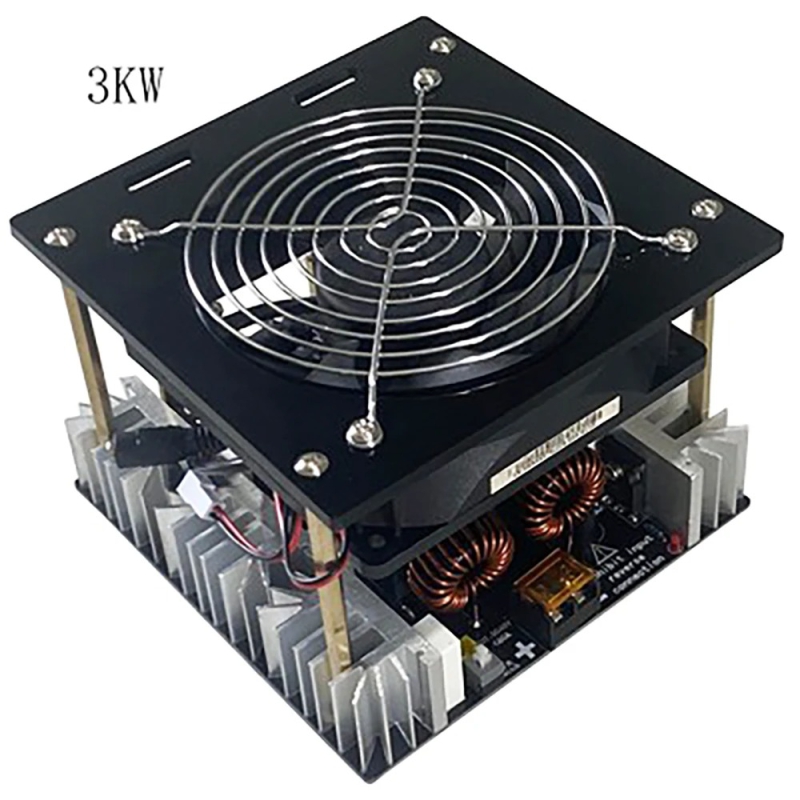

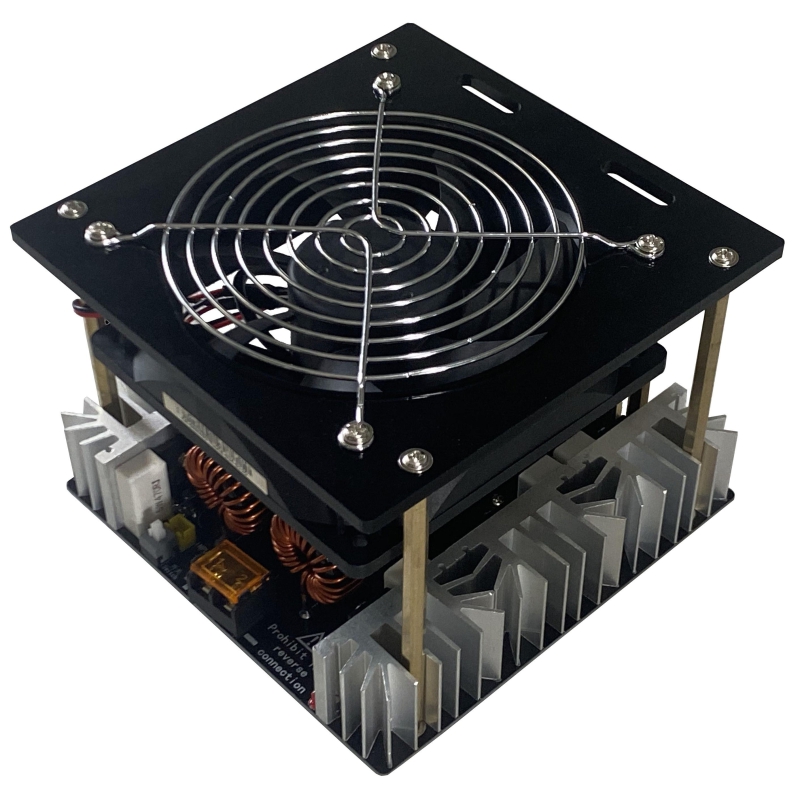

ماژول کوره القایی ZVS پرقدرت 3KW به همراه فن و پمپ آب

ماژول کوره القایی 3000 وات یک مدار ZVS حرفه‌ای و پرقدرت است که با ولتاژ ورودی 12 تا 54 ولت DC کار می‌کند و توان خروجی آن به 3 کیلووات می‌رسد. این ماژول با استفاده از تکنولوژی Zero Voltage Switching، جریان متناوب فرکانس بالا تولید می‌کند که از طریق یک سیم‌پیچ با پوشش نسوز، جریان‌های فوکو را در اجسام فلزی ایجاد کرده و گرمای یکنواختی تولید می‌کند. در این مدل از یک فن بزرگ 12V برای خنک‌سازی مدار و یک پمپ آبی برای خنک‌کاری کویل حرارتی استفاده شده تا عملکرد پایدار در توان بالا تضمین شود. طراحی این ماژول به‌گونه‌ای است که برای استفاده طولانی‌مدت و پیوسته نیز مناسب بوده و می‌توان آن را برای ذوب فلزاتی مانند طلا، نقره، مس، آلومینیوم و همچنین عملیات‌های آنیلینگ، فورج و سخت‌کاری سطحی به‌کار برد. استفاده از هیت‌سینک‌های آلومینیومی بزرگ، فیوز حفاظتی، کویل ضخیم و اجزای الکترونیکی با توان بالا، ایمنی و بازده بالا را تضمین می‌کند.

مشخصات

• ولتاژ کاری: 12 تا 54 ولت DC
• ولتاژ پیشنهادی: 48 ولت DC
• جریان کاری: 20 تا 60 آمپر (حداکثر)
• توان خروجی: 3000 وات
• حداکثر دمای کاری: 1700 درجه سانتی‌گراد
• ابعاد برد: 150X150X95 میلیمتر
• در ولتاژ 12 ولت جریان بالای 10 آمپر
• در ولتاژ 15ولت و بالاتر جریان بالای 20 آمپر
• در ولتاژ 36 ولت و بالاتر جریان بالای 50 آمپر
• نوع مدار: ZVS با MOSFET پرقدرت و سلف حلقوی دوبل
• سیم‌پیچ حرارتی: مسی با قطر حدود 5 میلی‌متر و پوشش نسوز، 10 دور
• خنک‌کننده: فن خنک‌کننده 12V بزرگ + پمپ آب DC با شلنگ انتقال حرارت
• نوع تغذیه: فقط DC

کاربردهای رایج

این ماژول به دلیل توان بالا و طراحی صنعتی، برای پروژه‌های ذوب فلز، ساخت تجهیزات حرارتی، صنایع کوچک، و آموزش حرفه‌ای گرمایش القایی بسیار مناسب است. همچنین برای مصارف تحقیقاتی و آزمایشگاهی که نیاز به دمای بالا و گرمایش یکنواخت دارند کاربرد دارد.

• ذوب طلا، نقره، آلومینیوم و مس
• سخت‌کاری سطحی فلزات
• آنیلینگ قطعات مهندسی
• آزمایش خواص گرمایی در متالورژی
• ساخت کوره القایی نیمه‌صنعتی
• استفاده در ریخته‌گری دقیق
• عملیات حرارتی قطعات فولادی
• پروژه‌های تحقیقاتی دانشگاهی
• توسعه سیستم‌های کنترل دما صنعتی
• ساخت درایور حرفه‌ای القایی

نحوه استفاده

• حتما موارد ایمنی را در استفاده از این دستگاه رعایت کنید، هنگام کار، از عینک های محافظ چشم، دستکش مخصوص و یک محافظ ضخیم مقاوم در برابر شکستکی
• و حرارت بین خود و دستگاه استفاده نمایید.

• سیم پیچ مخصوص این ماژول دارای 10 دور از سیم لاکی 5 میلی متری ساخته شده و به همراه برد ارانه می گردد.

• محدوده ولتاژ کاری بین 12 تا 54 ولت بوده و جریان بالای 50 آمپر

محتویات

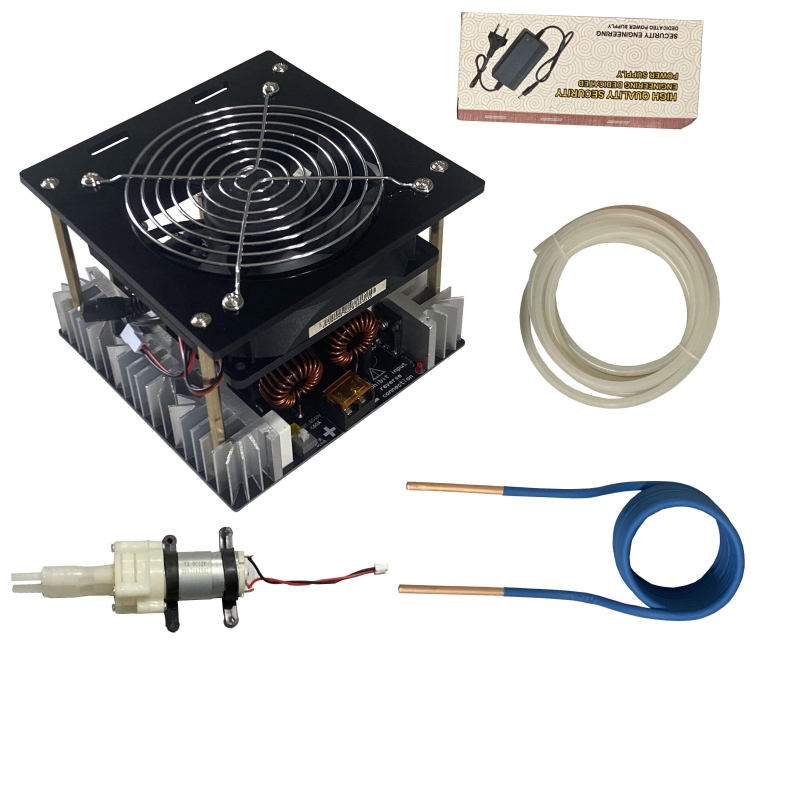

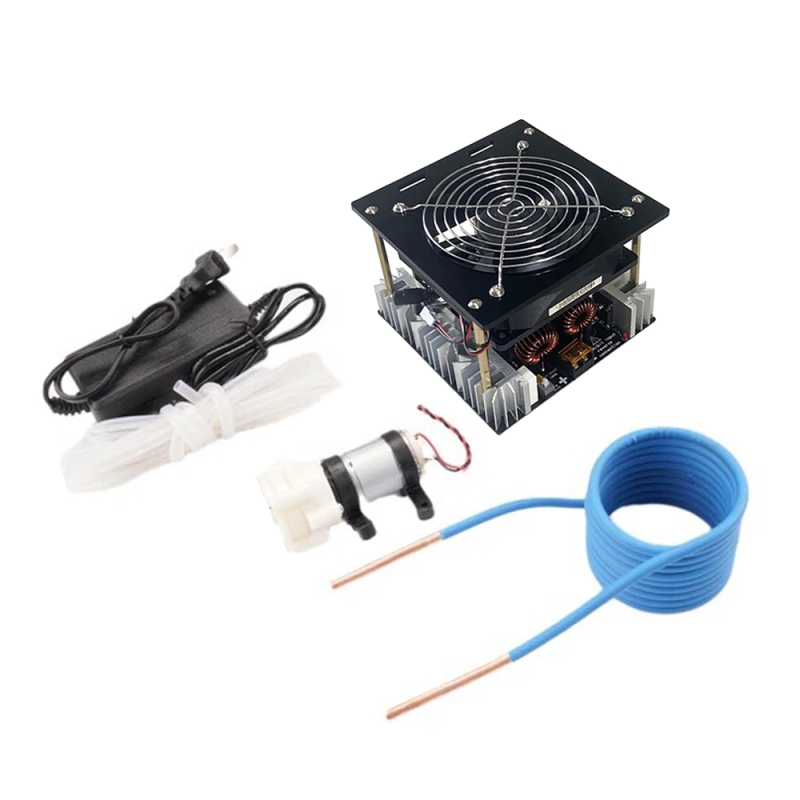

• کوره القایی
• سیم پیچ مخصوص
• پمپ آب
• آداپتور (برای راه اندازی فن و پمپ آب مناسب است، برای خود ماژول منبع تغذیه جداگانه باید خرید شود)
• شلنگ پلاستیکی

Introduction

This induction heating circuit uses 12-54V low-voltage DC power supply , the maximum current is 60A, and the maximum power is 3000W. It can work continuously under the condition of good heat dissipation. Because of its moderate power, it can be used for DIY play It can be used for quenching, annealing and other heat treatment for small parts, and can also be used with graphite crucibles to smelt gold, silver, copper, aluminum and other metals, and the heating is uniform and fast, which is very convenient.

Specification

Input voltage: DC 12V ~ 54V
Recommended Input voltage range: DC 48V
Maximum input current: 60A (short)
Maximum power: 3000W
When used in heating, the power must be large enough!
12V power supply, the current should be more than 10A
15V power supply, the current should be more than 20A
36V power supply, the current should be more than 50A
size: 150X150X95 mm
The power used to heat the power must be large enough

Instruction

1. The power of induction heating is very high when working. In addition to the heat generated by the PCB board and electronic components, the heating coil also generates a large amount of heat. In order to prevent the heating coil from burning out and affecting the entire system, be sure to use a cooling water pump for the heating coil;

2. You must pay attention when using a switching power supply, because high-power switching power supplies generally have a slow-start function, that is, the output voltage rises slowly at the beginning. If the induction heating circuit is turned on before the voltage rises to 11V, the voltage will If it is not enough, the circuit will not vibrate, causing the MOS tubes on both sides to conduct at the same time and burning the components. Therefore, be sure to wait until the switching power supply voltage stabilizes (about 10 seconds) before connecting to the induction heating circuit. You can connect an air gap between the power supply and the motherboard. Switch, wait until the switching power supply is powered on and stabilized, then push the circuit breaker, and then press the button marked switch next to the green interface on the board to turn on the heating. The shutdown sequence is to first turn off the switch on the motherboard and then turn off the circuit breaker ;

3. This circuit has very strict power requirements for the power supply. The 12V power supply must use a power supply greater than 500W, 24V greater than 1200W, 36V greater than 2000W, and 48V greater than 2600W (recommended operating voltage is 48V);

4. No matter it is used at any voltage, as long as the operating current is lower than 60A, the circuit will not be burned. Therefore, a 60A fuse can be added to protect the circuit when running at high power;

5. It is inevitable to generate heat during high-power operation, so you should use a fan to effectively dissipate heat while working;

6. The working voltage must not be lower than 12V;

7. When the heating machine is working, the heating ring will generate a high amount of heat. Water cooling must be used to cool down the heating ring to prevent damage to the motherboard due to high temperatures;

8. The power input terminals are marked with positive and negative poles, do not connect them reversely! The use of alternating current is absolutely prohibited! !

9. The heating coil may be deformed during transportation, resulting in a short circuit between layers. Please separate it before connecting it to the motherboard, otherwise it may be overloaded and burn out the motherboard.

10. Do not power on without load (no-load here means that the output is not connected to any load, and the heating coil does not heat the object is not considered no-load), otherwise the board will emit high-frequency noise, which will instantly burn out the motherboard and completely scrap it!

11. When using graphite crucibles, non-circulating water cooling must be used, that is, cold water enters hot water and is discharged into the sewer to prevent long-term high water temperature from affecting the service life (this water cooling method should also be used for long-term high-power operation). Never disconnect the 12V auxiliary power supply when the crucible is not taken out of the heating coil after heating, otherwise the water pump will stop working and the heating coil will be burned out by the temperature of the crucible.
