ماژول NFC دارای قابلیت خواندن و نوشتن با فرکانس 13.56Mhz سازگار با رزبری پای

معرفی

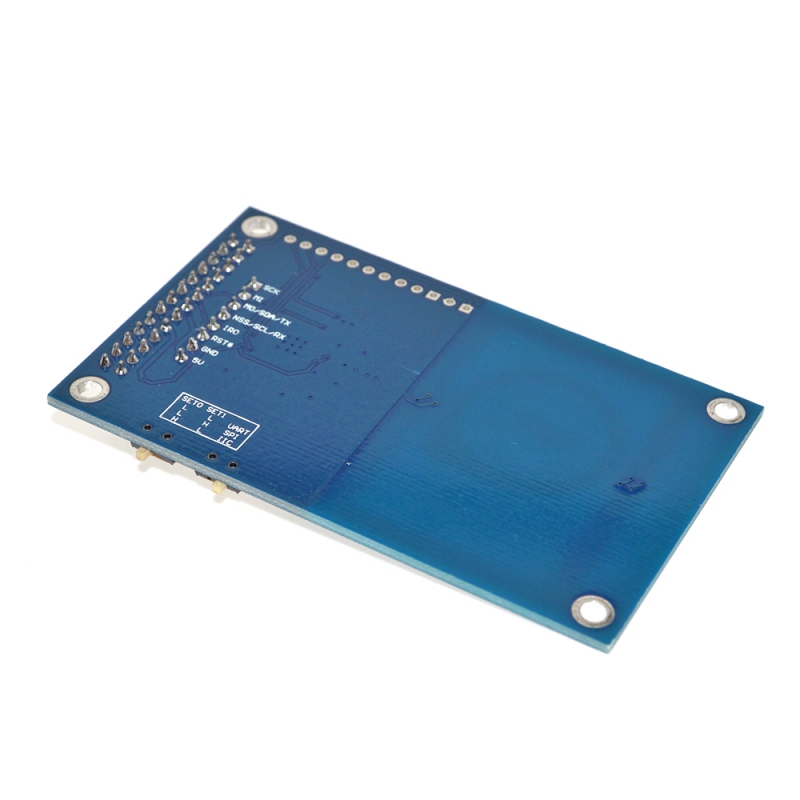

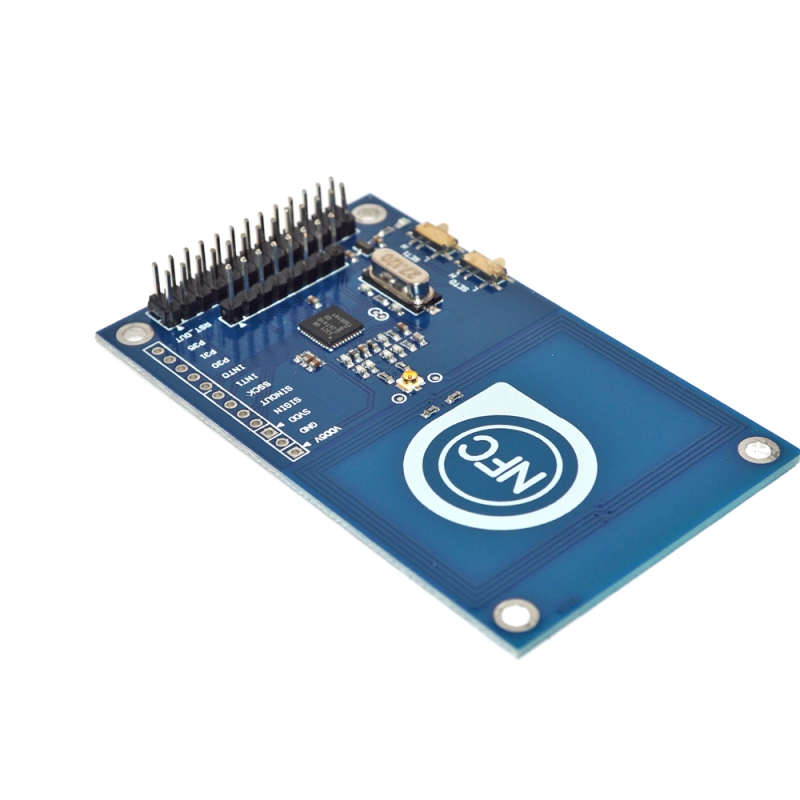

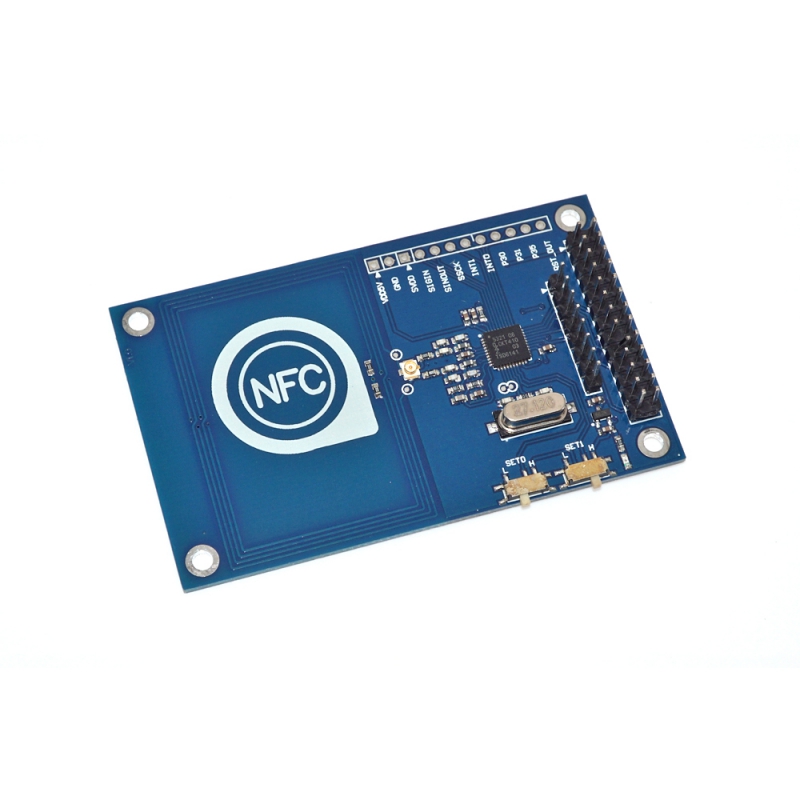

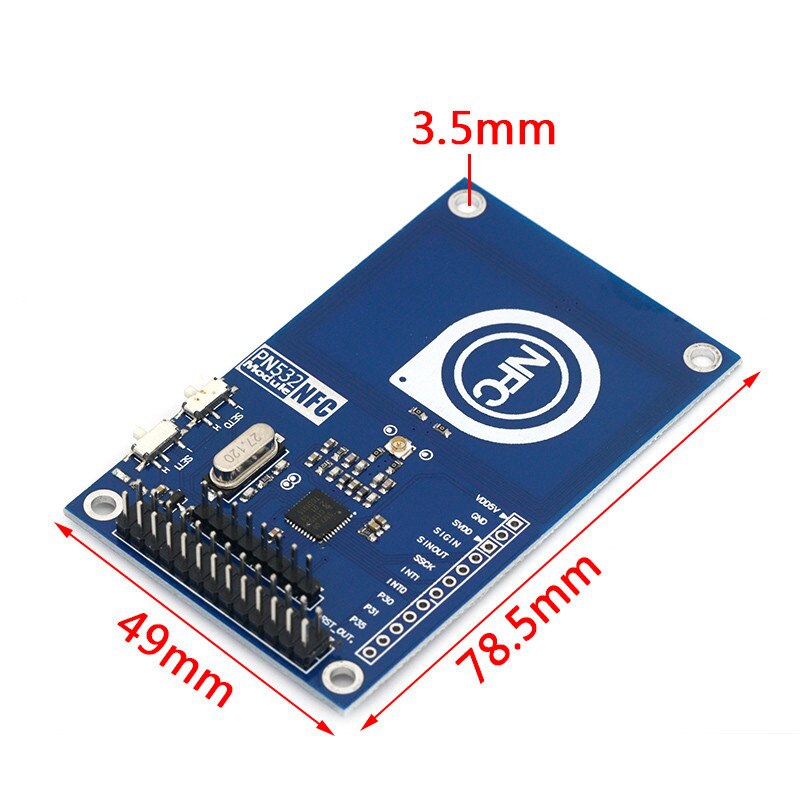

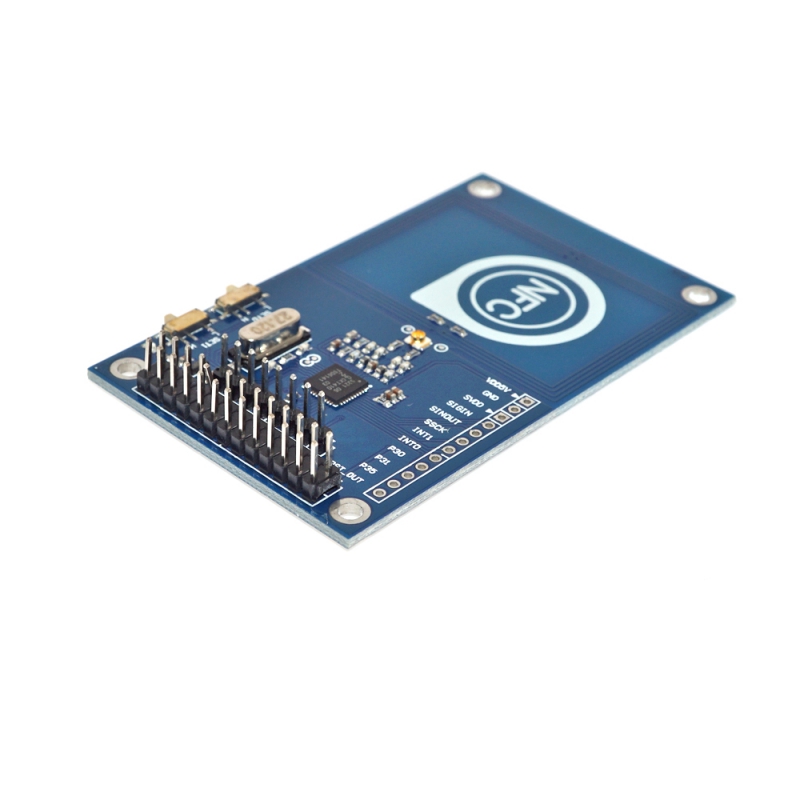

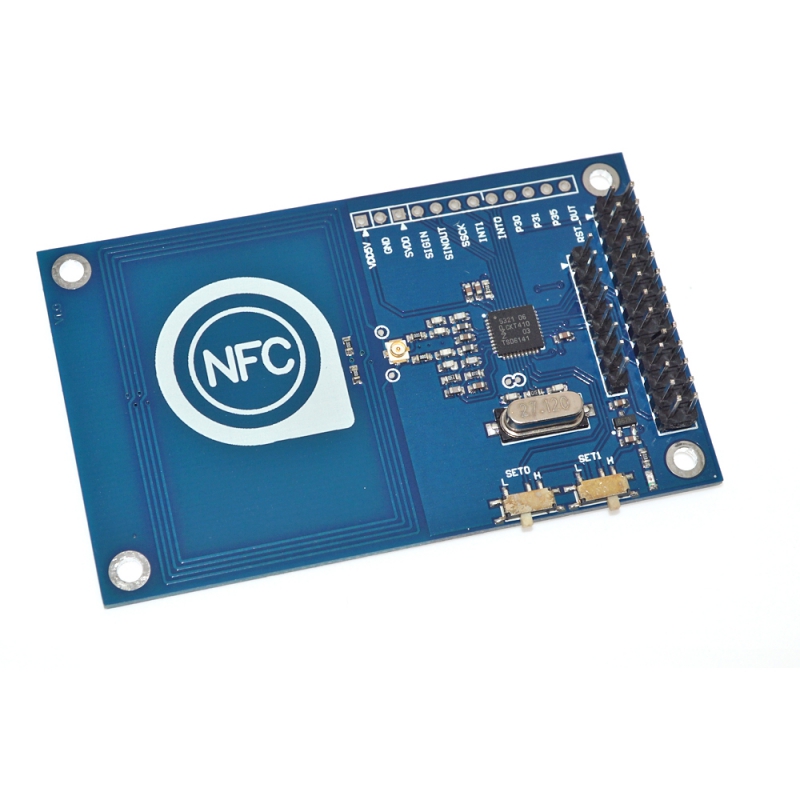

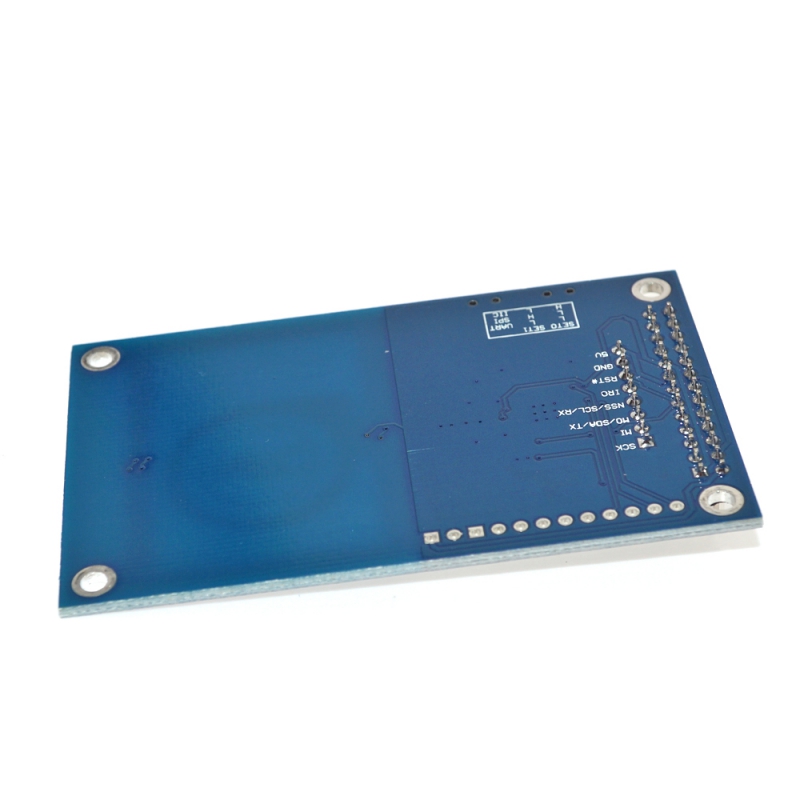

ماژول PN532 NFC ، دارای تراشه ی PN532 و مناسب برای کاربرد میدان 13.56MHz نزدیک ، میباشد . ماژول دارای آنتن بر روی بر خود بوده و در نتیجه نیازی به آنتن خارجی ندارد . رابط آن SPI, IIC و UART است . همچنین کتابخانه NFC برای بردهای آردوینو و رسپبری پای نیز برای این محصول وجود دارد

مشخصات

• تراشه : NXP PN532
• ولتاژ کاری : 3.3V
• ولتاژ : 3.3 ~ 5.5V
• جریان تغذیه ی حداکثر : 150 میلی آمپر
• جریان کاری مد استند بای : 100 میلی آمپر
• جریان کاری مد نوشتن : 120 میلی آمپر
• جریان کاری مد خواندن : 120 میلی آمپر
• پوینتر : PWR
• حداکثر فاصله ی ارتباط موثر : 3 سانتی متر
• رابط SPI, IIC و UART
• قابل استفاده برای ارتباز های غیر تماسی 13.56M
• سازگار با استاندارد های ISO14443 نوع A و نوع B

Description
ITEAD PN532 NFC module, as the name suggests, is based on PN532 chip and used for 13.56MHz near field communication. The module is equipped with onboard antenna, so no external antenna coil is needed. It is compatible with SPI, IIC and UART interface for communication. With NFC library support for Arduino and Raspberry Pi offered by us, it is very convenient for developing products with NFC functions.

Specifications

IC: PN532
Operating Voltage : 3.3V
Power Supply Voltage : 3.3~
5.5V Max Supply Current : 150mA Working
StandbyMode Current :100mA
Working Current :
Write Mode :120mA
Read Mode :120mA
Display : PWR
Interface: SPI Interface, Std Raspberry Pi 20pins Interface
Longest effective communication distance of 3cm
Supports switching of SPI, IIC and UART interface.
Can be used for 13.56M non-contact communication
Compatible with ISO14443 Type A and Type B standards
