مبدل دیجیتال به آنالوگ 12 بیتی MCP4725

مبدل دیجیتال به آنالوگ MCP4725 یک دستگاه 12 بیتی است که به کمک رابط I2C قادر است سیگنال‌های دیجیتال را به سیگنال‌های آنالوگ تبدیل کند. این مبدل با ولتاژ تغذیه‌ای بین 2.7 تا 5.5 ولت کار می‌کند و از ویژگی‌هایی چون حافظه غیر فرار EEPROM برای ذخیره تنظیمات و همچنین امکان انتخاب حالت‌های عملکرد معمولی یا صرفه‌جویی در انرژی بهره می‌برد. با دقت 12 بیت، این مبدل می‌تواند سیگنال‌های آنالوگ با کیفیت بالا را تولید کرده و برای پروژه‌هایی مانند تولید صدا، موسیقی، یا هر کاربردی که نیاز به سیگنال آنالوگ از یک میکروکنترلر دیجیتال داشته باشد، بسیار مناسب است.

ویژگی ها:

• رزولوشن 12 بیتی: دقت بالا در تبدیل دیجیتال به آنالوگ
• ولتاژ تغذیه 2.7V تا 5.5V: مناسب برای استفاده در پروژه‌های مختلف با ولتاژهای متفاوت
• حافظه داخلی EEPROM غیر فرّار: امکان ذخیره تنظیمات دستگاه حتی پس از خاموش شدن
• خروجی ولتاژ بافر شده: ارائه سیگنال آنالوگ با کیفیت بالا
• ابعاد کوچک و جمع‌وجور: مناسب برای استفاده در پروژه‌های با محدودیت فضا
• مصرف انرژی پایین: ایده‌آل برای کاربردهای کم‌مصرف

کاربردها:

• تولید سیگنال‌های صوتی و فرکانسی
• کنترل ولتاژ دقیق در سیستم‌ها
• تولید امواج سینوسی و موج‌دار
• ابزارهای موسیقی دیجیتال
• پروژه‌های علمی و آموزشی
• کنترل روشنایی و موتورها
• سیستم‌های اندازه‌گیری و حسگری
• سیستم‌های رادیویی و مخابراتی
• پروژه‌های رباتیک

Instruction

The MCP4725 is a 12-channel buffered voltage output DAC with non-volatile memory (EEPROM) of. The user can configure the register bit (2) and DAC input data (12) stored in nonvolatile EEPROM (14-bit) memory. By setting the configuration register bits DAC can be configured as a normal mode or power-saving shutdown mode. The device uses a two-wire I2C-compatible serial interface, and a voltage range of 2.7V to 5.5V single supply.

Description

You’ve always wanted to output analog voltages from a microcontroller, the MCP4725 is the DAC that will let you do it! The CJMCU-MCP4725 is an I2C controlled Digital-to-Analog converter (DAC). A DAC allows you to send analog signal, such as a sine wave, from a digital source, such as the I2C interface on the Arduino microcontroller. Digital to analog converters are great for sound generation, musical instruments, and many other creative projects!

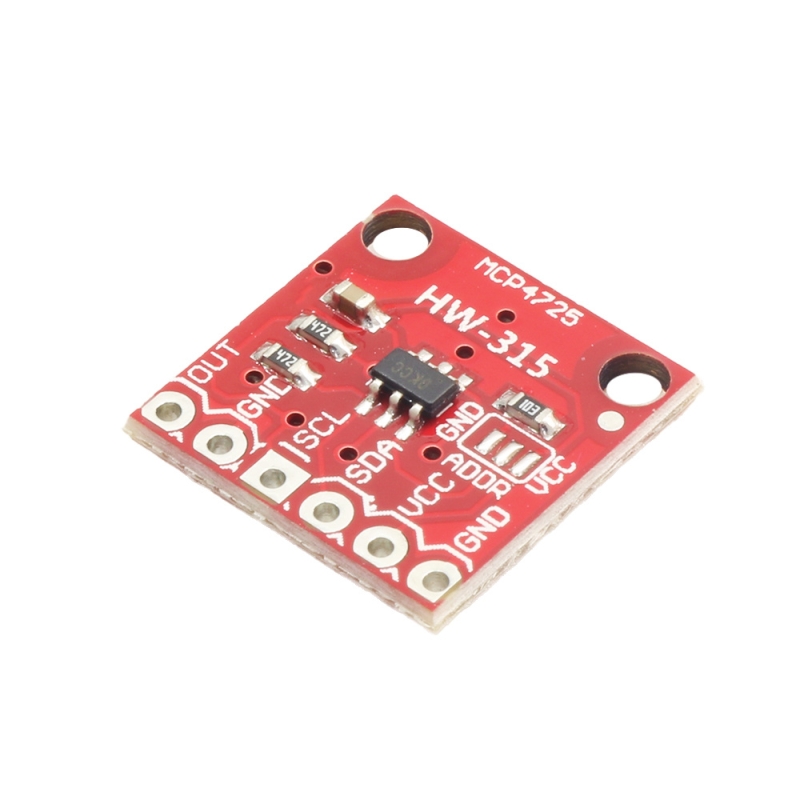

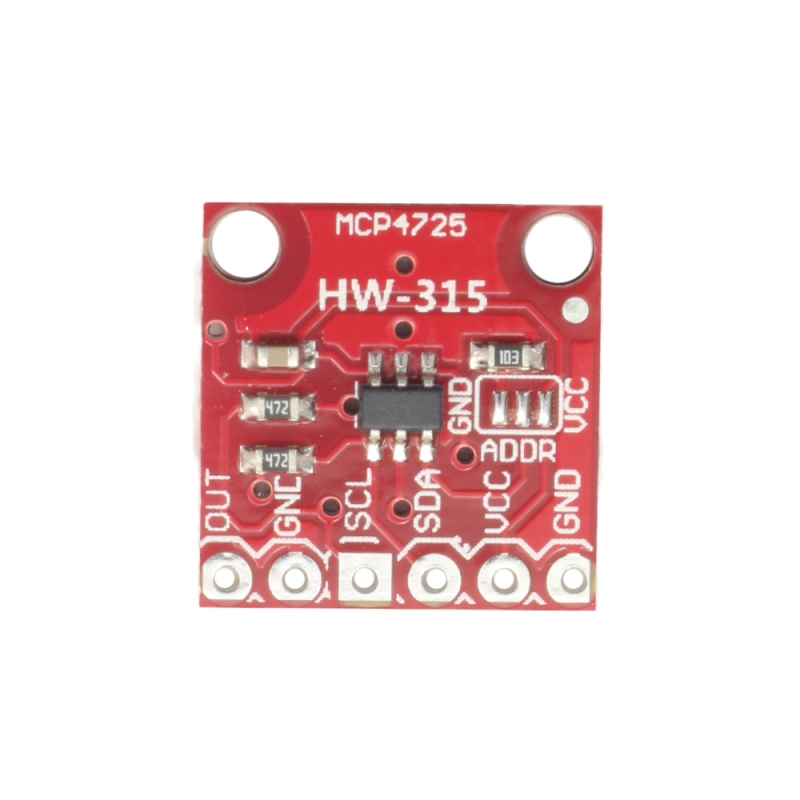

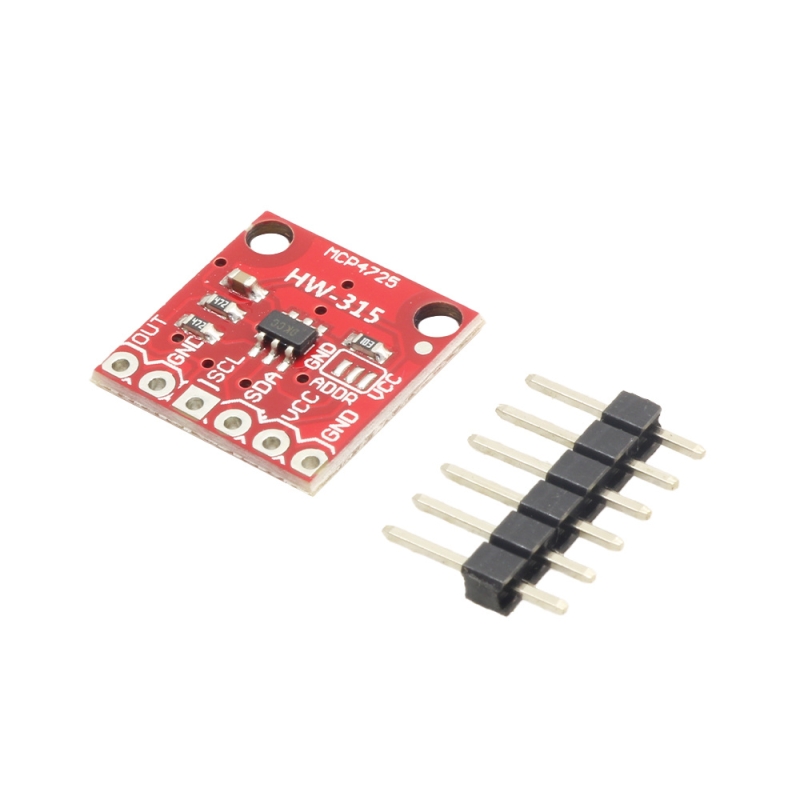

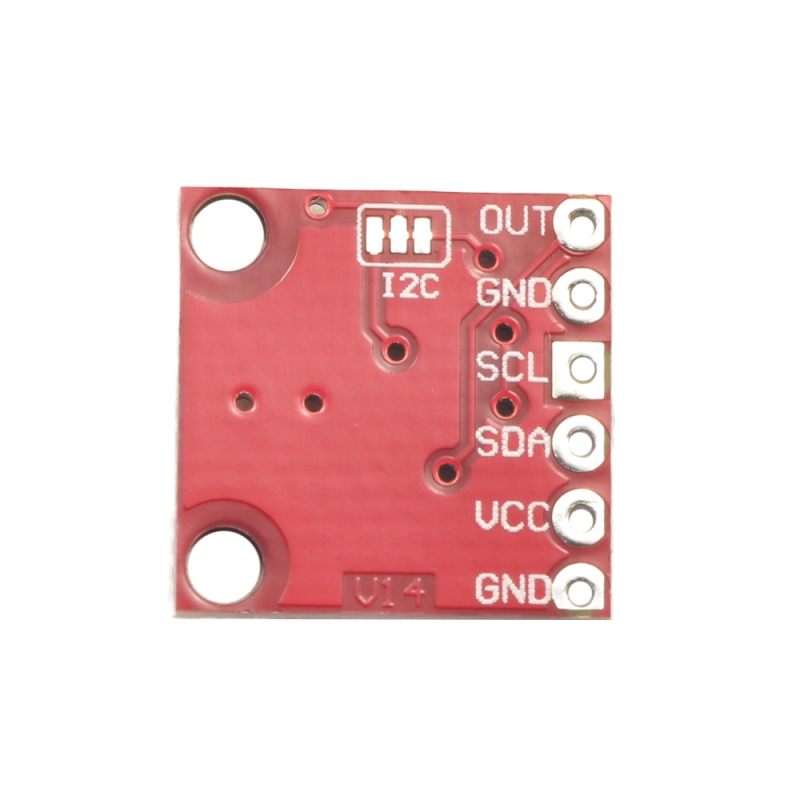

This version of the CJMCU-MCP4725 Breakout fixes a few issues with the board including the IC footprint, the I2C pinout, changes the overall board dimensions to better fit your projects, and a few more minor tweaks. This board breaks out each pin you will need to access and use the MCP4725 including GND and Signal OUT pins for connecting to an oscilloscope or any other device you need to hook up to the board. Also on board are SCL, SDA, VCC, and another GND for your basic I2C pinout. Additionally, if you are looking to have more than one MCP4725 on a bus, the pull-up resistors on this board can be disabled just check the Hookup Guide in the Documents section below for instructions and tips on doing this.

Feature

12-bit resolution
I2C Interface (Standard, Fast, and High-Speed supported)
Small package
2.7V to 5.5V supply
Internal EEPROM to store settings
