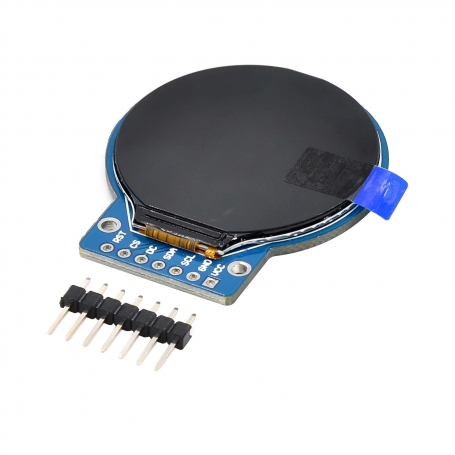

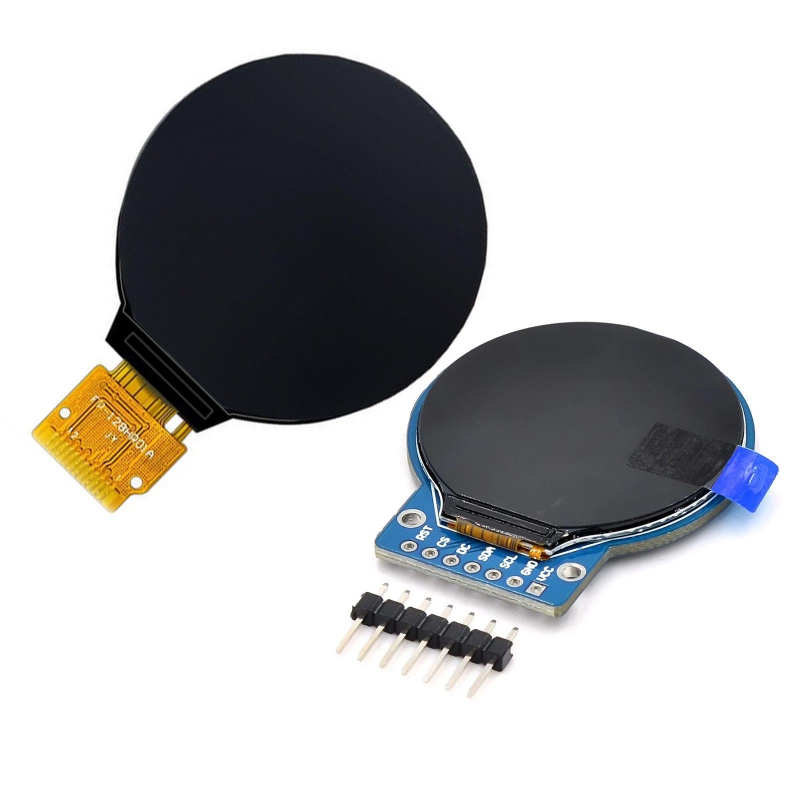

نمایشگر TFT فول کالر 1.28 اینچ دایره ای با درایور GC9A01

معرفی

نمایشگر TFT تمام رنگ 1.28 اینچ دایره ای با تراشه GC9A01 ، یک ماژول نمایشگر با رزولوشن 240 × 240 با کیفیت HD بوده و دارای طیف رنگی RGB و 65k رنگ می‌باشد. در درون این نمایشگر یک کنترل کننده تعبیه شده است و برای برقراری ارتباط از یک رابط SPI استفاده می‌کند، همچنین ولتاژ پیشنهادی این ماژول 3.3 ولت DC است.

مشخصات

نوع نمایشگر: TFT LCD
شکل نمایشگر : دایره ای (گرد)
اندازه صفحه نمایش : 1.28 اینچ
رزولوشن: 240×240 پیکسل
آی سی درایور صفحه : GC9A01
قابلیت ارتباط از طریق SPI
قابل استفاده در دمای 20- تا 70 درجه سانتیگراد
ولتاژ کاری : 3.3 – 5 ولت (پیشنهادی 3.3 ولت )
ابعاد خارجی : 38X45.5X3.2 میلی متر
مساحت صفحه نمایش 32.4X32.4 میلی متر

Introduction

Round TFT LCD 1.28 inch 240*240 GC9A01 display up to 65k colors, connect to microcontroller via SPI, programmable with Arduino IDE and Platform IO via library TFT_eSPI, compatible with ESP32 (recommended), board Arduino and all microcontrollers with SPI

Specification

display type: TFT LCD.
Round screen size 1.28 inches
resolution 240 x 240 pixels.
Screen driver IC : GC9A01
Connects to microcontroller via 4-wire SPI with RGB565 color.
Can be used at temperatures from -20 to 70 degrees Celsius
Operates at 3.3V – 5V voltage (3.3V recommended)

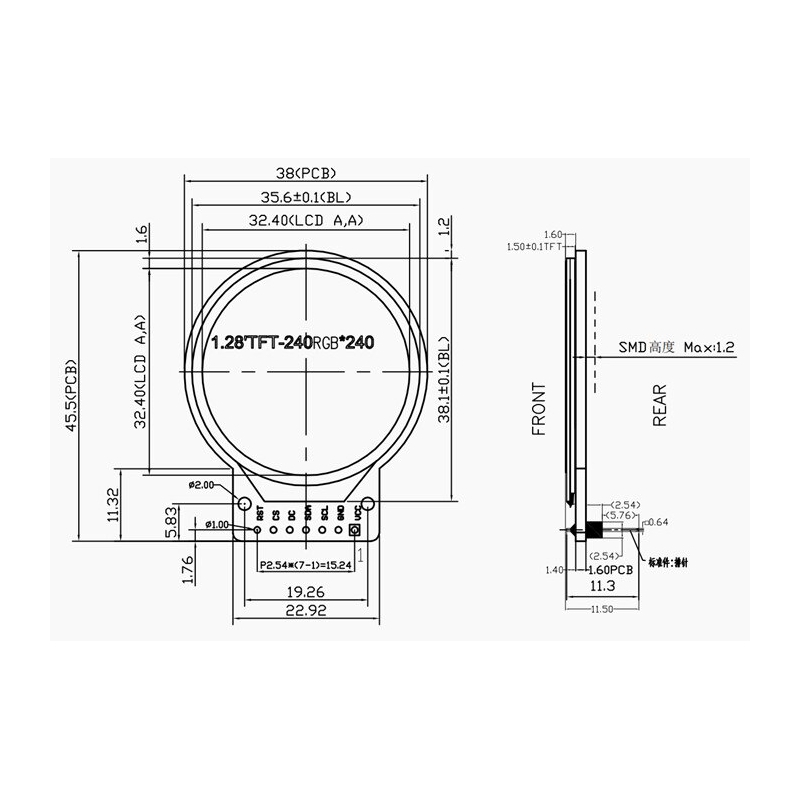

External dimensions 38 x 45.5 x 3.2 mm
Display area 32.4 x 32.4 mm

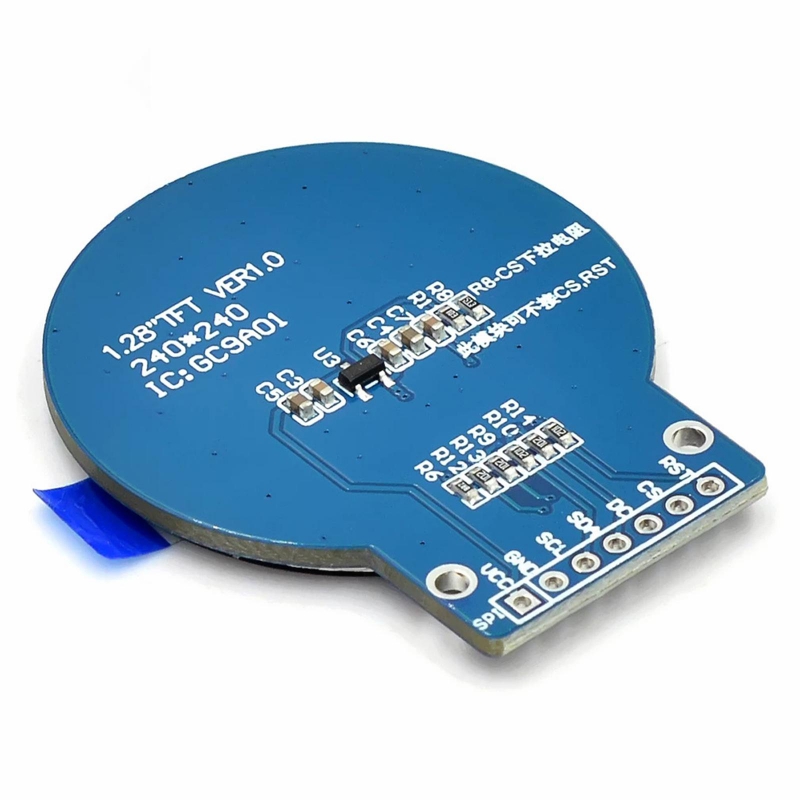

Interface definition
Pin 1: RST
Pin 2: CS
Pin 3: DC
Pin 4: SDA
Pin 5: SCL
Pin 6: GND
Pin 7: VCC
