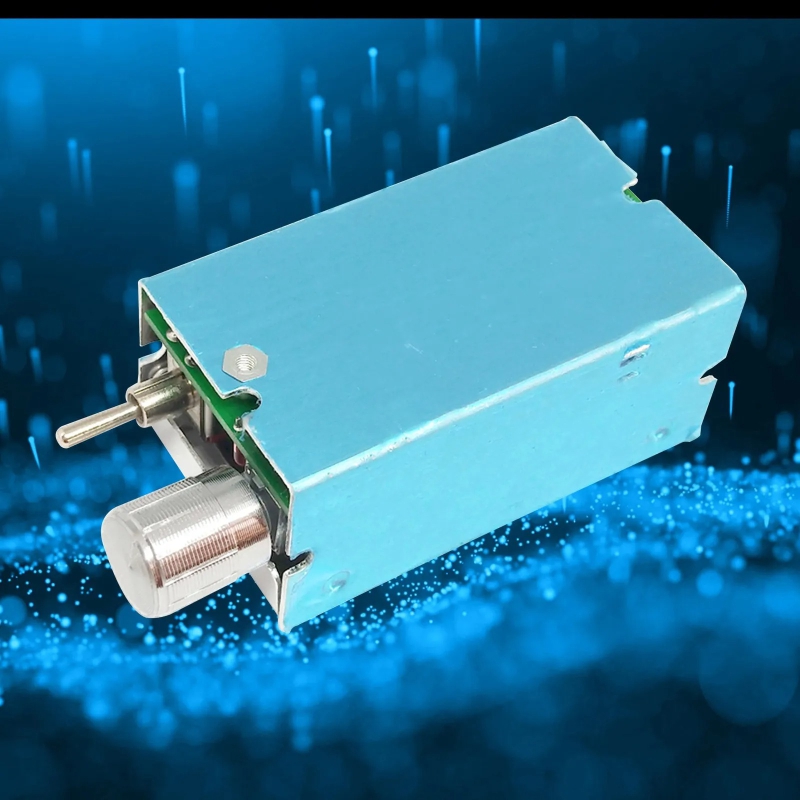

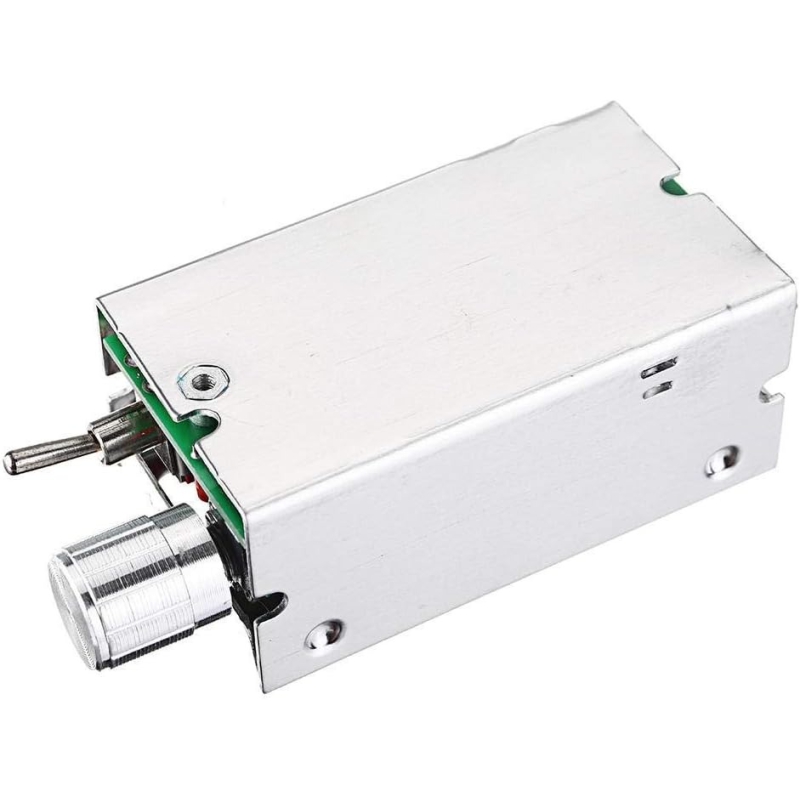

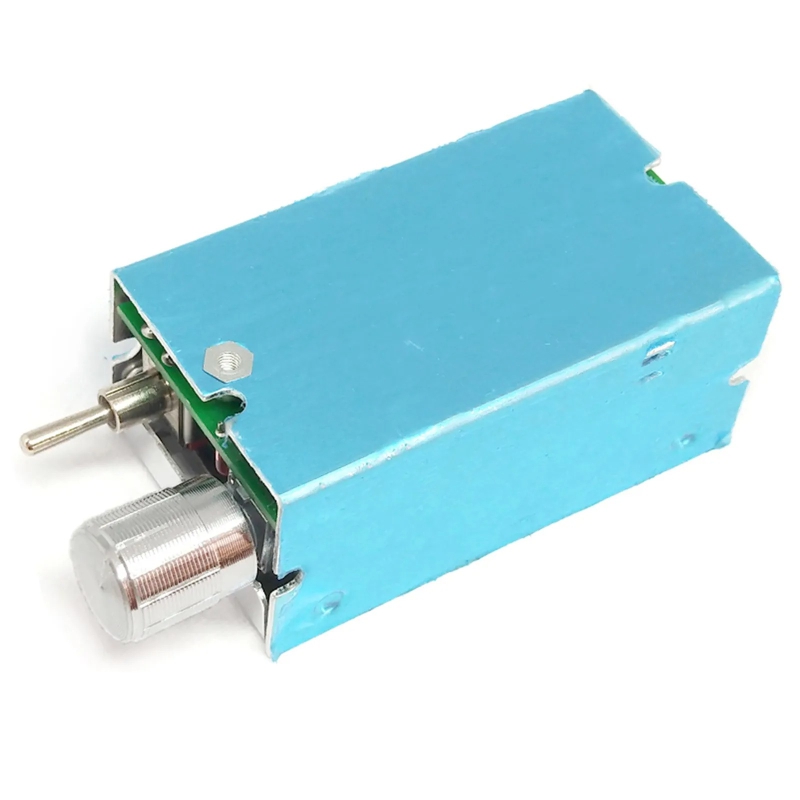

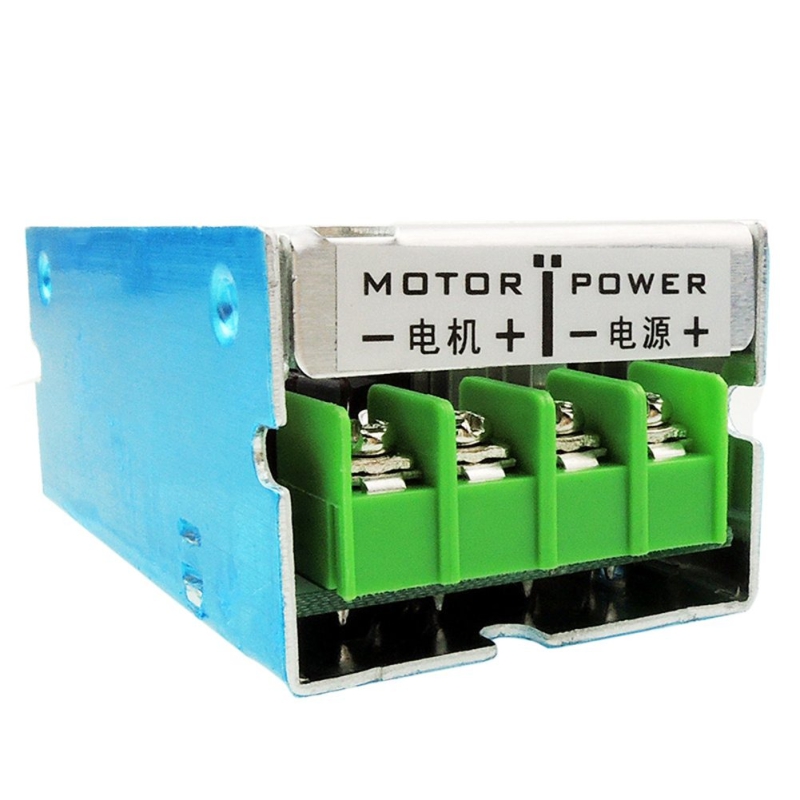

کنترلر دور موتور DC – خروجی PWM متغیر 12v-40v جریان 5A مدل CCM2NJ

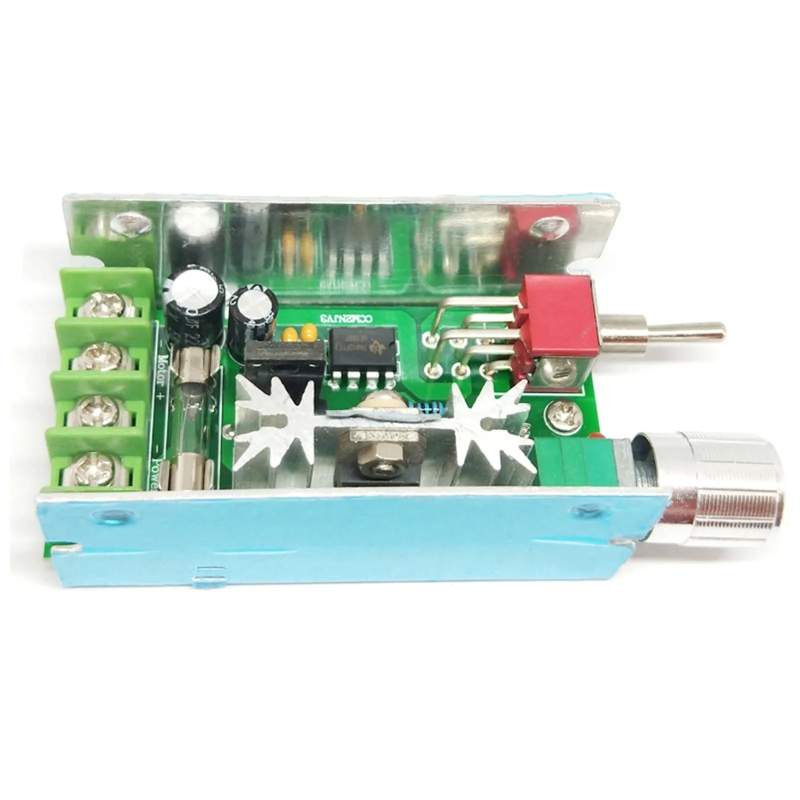

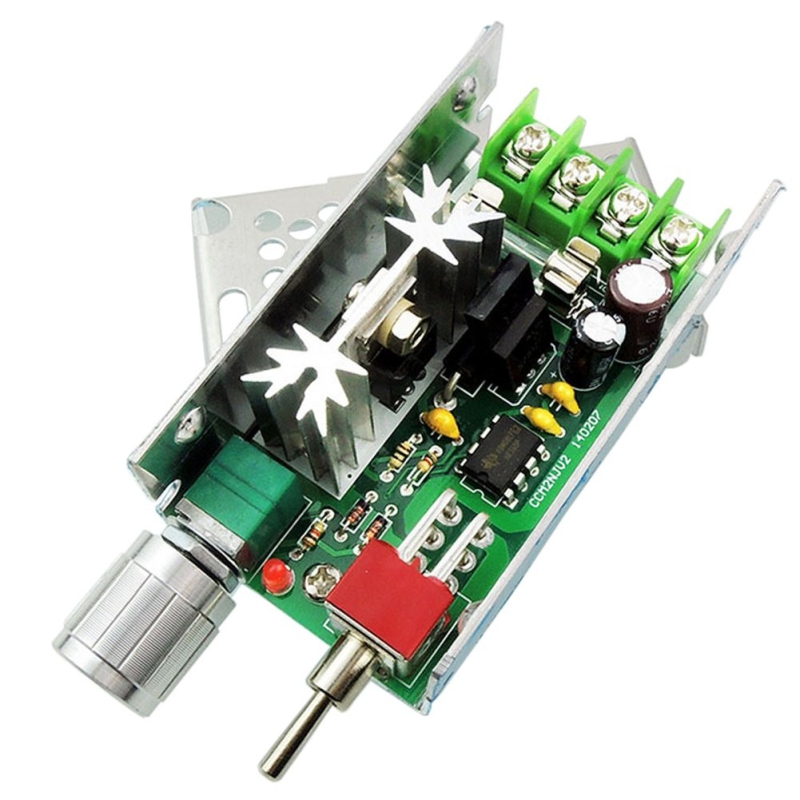

ماژول CCM2NJ یک کنترلر دور موتور DC قدرتمند با قابلیت تنظیم دقیق سرعت به‌واسطه‌ی تکنولوژی PWM است. در این ماژول از یک پتانسیومتر چرخشی برای کنترل میزان سرعت موتور استفاده شده و یک کلید کلنگی سه حالته امکان تغییر جهت چرخش موتور در دو حالت ساعت‌گرد و پادساعت‌گرد یا توقف کامل را فراهم می‌کند. طراحی آن شامل ترانزیستور قدرت، هیت‌سینک آلومینیومی و قطعات محافظ در برابر گرما بوده که موجب پایداری عملکرد در جریان‌های بالا می‌شود. این کنترلر با فرکانس PWM حدود 21kHz کار می‌کند که باعث عملکرد بدون نویز صوتی در اغلب کاربردها می‌شود. توان خروجی آن برای راه‌اندازی طیف وسیعی از موتورهای DC در پروژه‌های صنعتی، آموزشی و رباتیک کاملاً مناسب است. با وجود امکاناتی مانند کنترل پیوسته و عملکرد دقیق، این ماژول فاقد مدار محافظ در برابر اتصال کوتاه است، بنابراین در هنگام راه‌اندازی باید از اتصال صحیح و بارهای مطمئن استفاده شود.

مشخصات

• ولتاژ کاری: 12V تا 40V
• جریان کاری پیشنهادی: 3A
• جریان حداکثری: 5A
• فرکانس PWM: 21kHz
• توان کاری: 120W
• محدوده چرخه کاری (Duty Cycle): 5٪ تا 100٪
• دارای خروجی PWM با کنترل پیوسته
• پتانسیومتر داخلی: 100kΩ با قابلیت خاموش/روشن
• کلید سه حالته کنترل جهت چرخش: ساعت‌گرد، توقف، پادساعت‌گرد

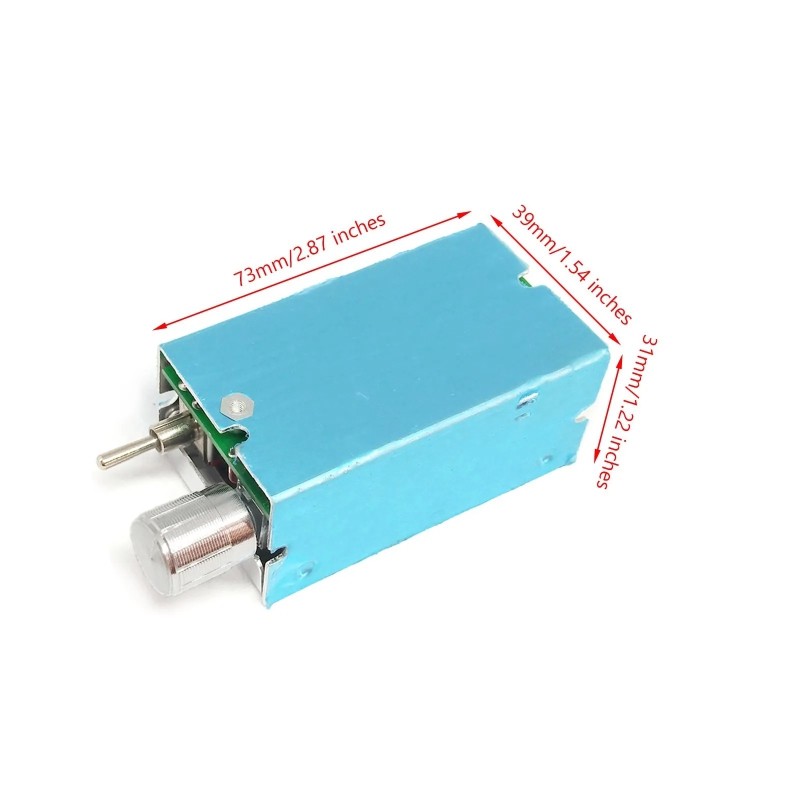

• ابعاد ماژول: 73×31×39 میلی‌متر
• وزن: 65±5 گرم

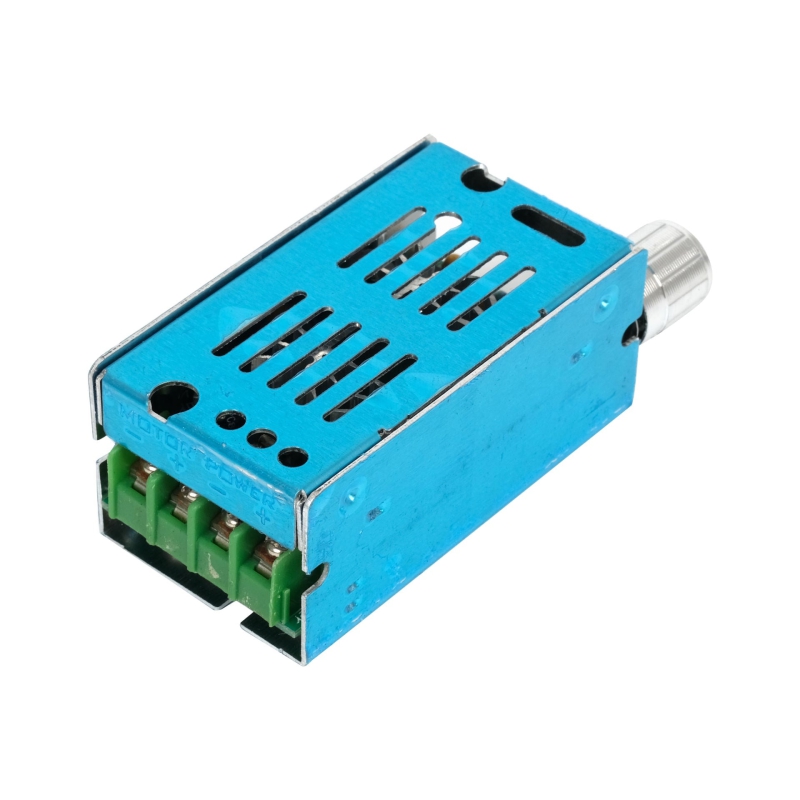

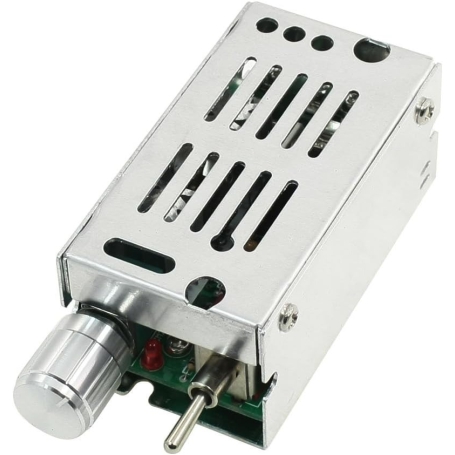

• نوع نصب: ماژول آماده با قاب محافظ فلزی
• محافظ اتصال کوتاه: نداردپ

عملکرد کلی

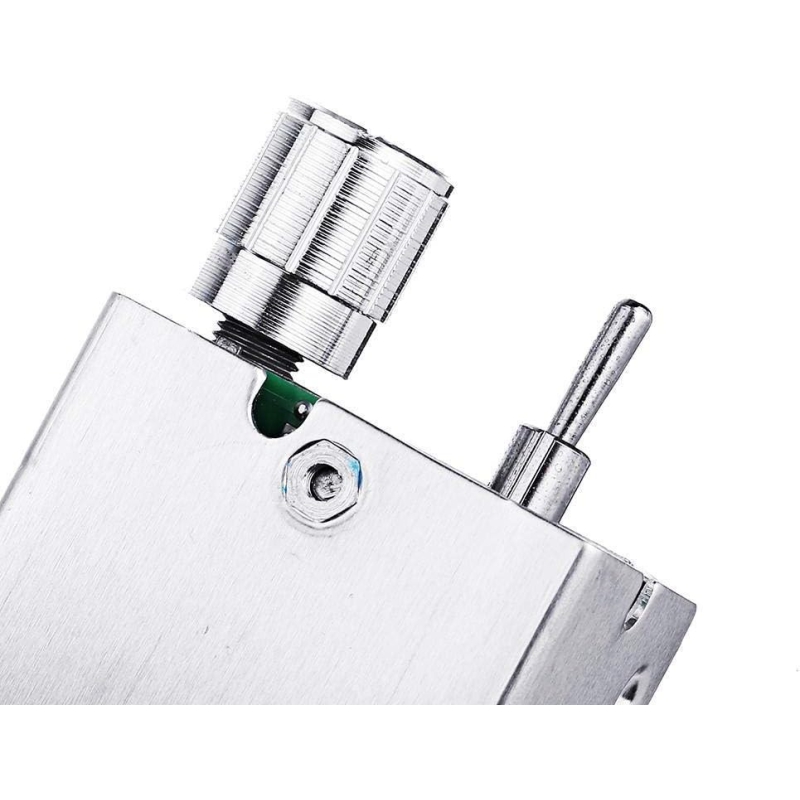

کلید چرخشی فلزی (پتانسیومتر)

• این قطعه یک پتانسیومتر دورانی با شفت فلزی است که وظیفه‌ی اصلی آن تنظیم سرعت موتور با استفاده از تغییر چرخه کاری (Duty Cycle) در سیگنال PWM است.
• با چرخش در جهت عقربه‌های ساعت، سرعت موتور افزایش می‌یابد.
• با چرخش در خلاف جهت عقربه‌های ساعت، سرعت موتور کاهش می‌یابد.
• در حالت کاملاً بسته (ابتدای چرخش)، پتانسیومتر ممکن است موتور را خاموش کند.

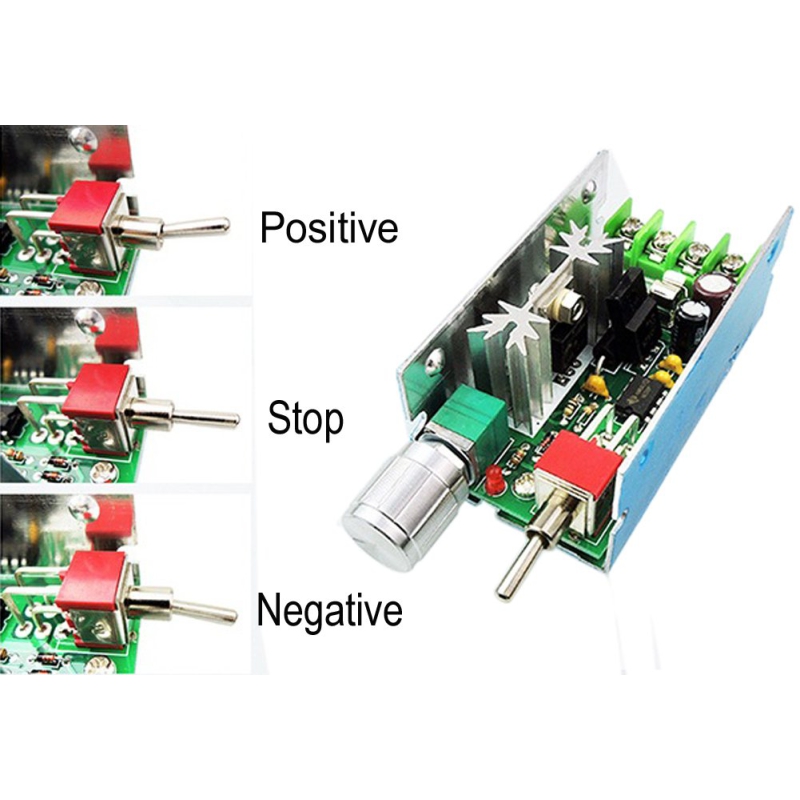

کلید کلنگی سه‌حالته (Toggle Switch)

• این کلید برای تغییر جهت چرخش موتور یا توقف کامل طراحی شده و سه وضعیت دارد:
• Positive (بالا): موتور در جهت ساعت‌گرد می‌چرخد.
• Stop (وسط): موتور متوقف می‌شود، بدون چرخش.
• Negative (پایین): موتور در جهت پادساعت‌گرد می‌چرخد.
• این کلید به‌صورت مکانیکی جهت جریان در خروجی موتور را معکوس می‌کند .

کاربردهای رایج

این کنترلر به دلیل طراحی صنعتی و قابلیت کنترل دقیق سرعت و جهت چرخش، در انواع کاربردهای مرتبط با موتورهای DC بسیار پرکاربرد است. استفاده از آن در پروژه‌هایی که به کنترل ولتاژ و جریان نیاز دارند باعث افزایش دقت، بازده و عملکرد می‌شود.

• کنترل دور فن‌های DC صنعتی
• پروژه‌های رباتیک و خودران
• موتورهای پمپ و آبیاری هوشمند
• سیستم‌های تهویه هوشمند
• ماشین‌های خودکار کوچک
• آزمایشگاه‌های آموزشی و مهندسی
• سیستم‌های خنک‌سازی دقیق
• پروژه‌های DIY و پرینتر سه‌بعدی
• کنترل حرکت ریل یا نقاله DC
• درایور موتور در تجهیزات سبک صنعتی

The CCM2NJ module is a powerful DC motor speed controller with precise speed adjustment using PWM technology. This module uses a rotary potentiometer to control the motor speed, and a three-position toggle switch allows the motor to be rotated clockwise or counterclockwise or stopped completely. Its design includes a power transistor, aluminum heat sink, and thermal protection components that ensure stable operation at high currents. This controller operates at a PWM frequency of about 21kHz, which ensures noise-free operation in most applications. Its output power is perfect for driving a wide range of DC motors in industrial, educational, and robotics projects. Despite features such as continuous control and precise operation, this module does not have a short-circuit protection circuit, so proper connection and safe loads must be used during startup.

Specifications

Working voltage: 12 to 40 volts
Working current: 3 amps recommended (maximum 5 amps)
Has a PWM output
Working frequency: 21 kHz
Working power: 120 watts
Duty cycle range: 5% – 100%
Item size: 39*31*73 cm
Weight: 65±5 grams
No short circuit protection
