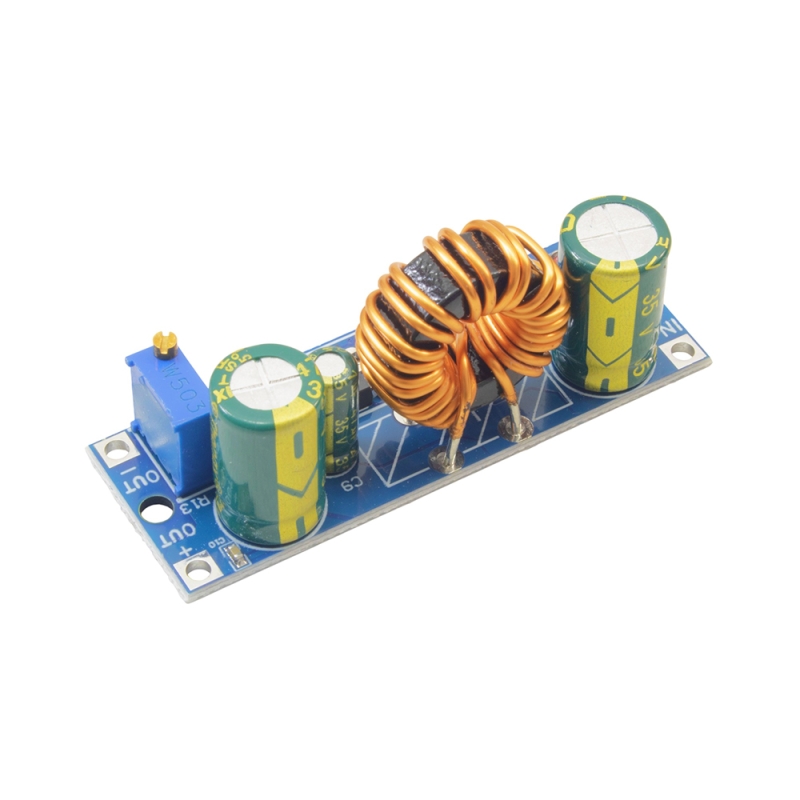

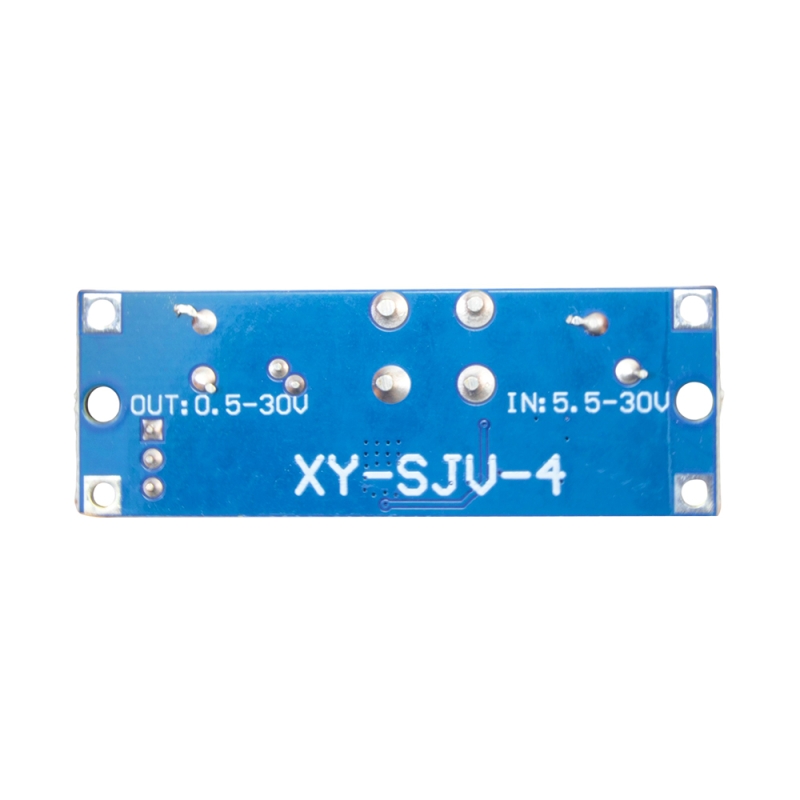

ماژول مبدل DC-DC کاهنده و افزاینده 30 وات با خروجی قابل تنظیم

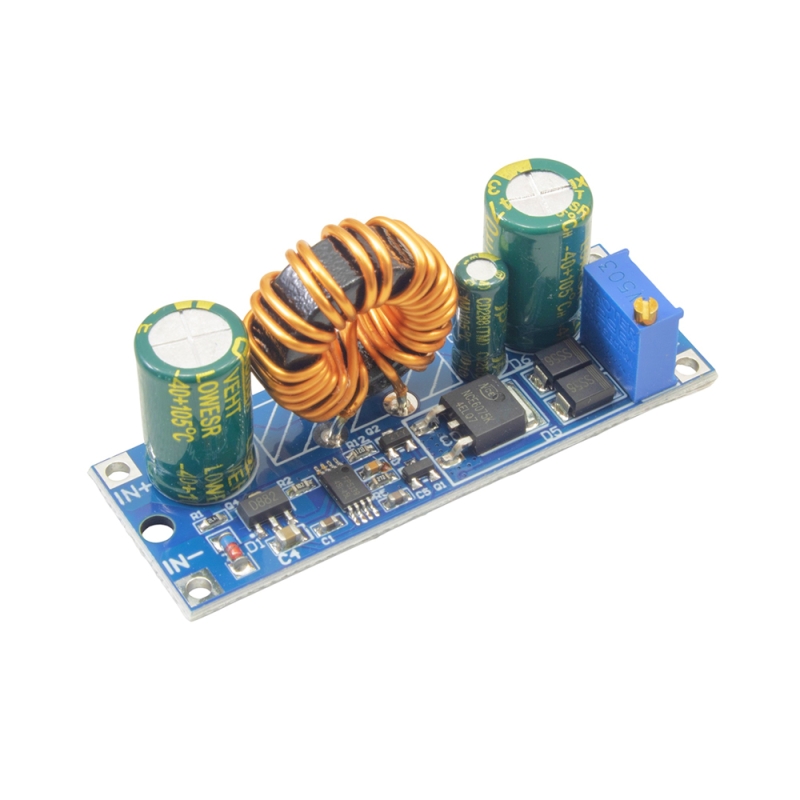

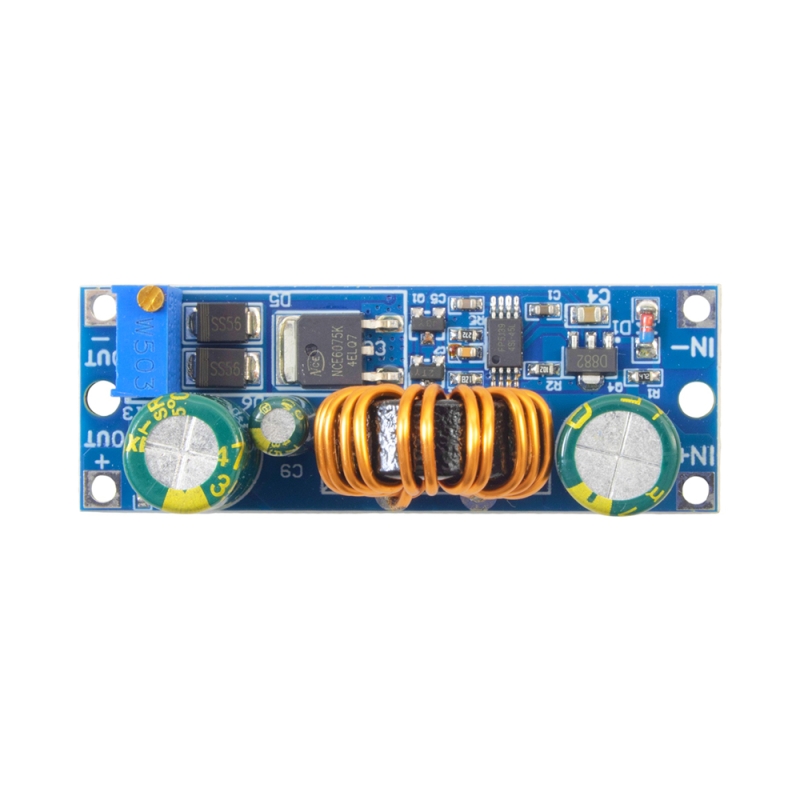

این ماژول مبدل ولتاژ از نوع Buck-Boost (Step-Up/Step-Down) است که به‌طور خاص برای کاربردهایی طراحی شده که در آن‌ها ولتاژ ورودی ممکن است بالاتر یا پایین‌تر از ولتاژ خروجی مورد نیاز باشد. چیپ کنترلی سوئیچینگ با فرکانس کاری 180 کیلوهرتز، MOSFET قدرتمند مدل NCE6075K (60V/75A) و دیودهای شاتکی SS56 در ساختار ماژول استفاده شده‌اند که موجب بازدهی بالا (حدود 88٪) و توان خروجی قابل‌توجه می‌شوند. این ماژول قابلیت تنظیم ولتاژ خروجی از طریق مولتی ترن آبی‌رنگ را دارد و می‌تواند به‌صورت منبع ولتاژ ثابت (CV) برای تغذیه انواع بارها استفاده شود. از جمله امکانات حفاظتی آن می‌توان به محافظت در برابر اتصال کوتاه، حفاظت از ولتاژ پایین ورودی، و بازیابی خودکار پس از قطع و وصل تغذیه اشاره کرد.

مشخصات

• ولتاژ ورودی: 5.5 تا 30 ولت DC
• ولتاژ خروجی: 0.5 تا 30 ولت DC (قابل تنظیم)
• جریان خروجی مداوم: 3A (پایدار)
• جریان خروجی لحظه‌ای: تا 4A (با هیت سینک)
• توان خروجی: 30W (خنک‌سازی طبیعی) / تا 50W (با خنک‌سازی مناسب)
• راندمان تبدیل: حدود 88 درصد
• فرکانس کاری: 180KHz
• محافظت در برابر اتصال کوتاه: دارد (قطع خودکار و راه‌اندازی مجدد با قطع و وصل تغذیه)
• محافظت در برابر ولتاژ پایین: دارد (قطع خودکار در ورودی زیر 5V)
• محافظت در برابر اتصال معکوس: ندارد

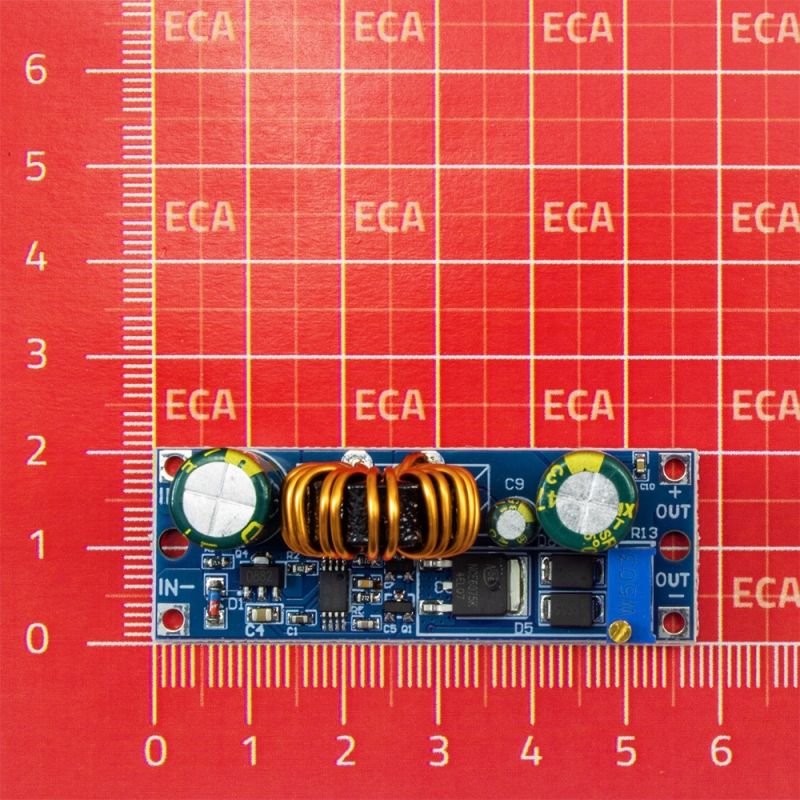

• ابعاد ماژول: 57mm × 20mm × 21mm
• دمای کاری: 40- تا 85+ درجه سلسیوس

عملکرد کلی ماژول

• نوع خروجی ماژول: فقط ولتاژ ثابت (Constant Voltage)

  • • این ماژول فاقد تنظیم خروجی جریان ثابت (Constant Current) است؛ بنابراین مناسب برای شارژ مستقیم باتری یا راه‌اندازی LEDهای قدرت نیست.
    • برای کاربردهایی که نیاز به کنترل جریان دارند (مثل درایور LED یا شارژ باتری لیتیومی)، توصیه می‌شود از ماژول‌های مخصوص CC/CV (جریان و ولتاژ ثابت) استفاده شود.
• تأمین توان کافی از منبع ورودی:

  • • همیشه اطمینان حاصل کنید که توان منبع تغذیه (ورودی) بیشتر از توان مورد نیاز در خروجی ماژول باشد. در غیر این صورت، عملکرد ناپایدار یا قطع ناگهانی خروجی رخ خواهد داد.
• نداشتن حفاظت در برابر اتصال معکوس:

  • • ماژول فاقد حفاظت داخلی پلاریته معکوس است. اگر اشتباهاً مثبت و منفی منبع تغذیه جابه‌جا وصل شود، احتمال سوختن ماژول وجود دارد.
• دستیابی به حداکثر توان فقط با ولتاژ ورودی مناسب:

  • • برای دستیابی به حداکثر توان (30 وات)، ولتاژ ورودی باید حداقل 7 ولت یا بالاتر باشد.
    • در صورتی که از 5.5 ولت به‌عنوان ورودی استفاده می‌کنید، حداکثر توان خروجی به حدود 15 وات محدود خواهد بود.
• حفاظت در برابر اتصال کوتاه (Short Circuit Protection):

  • • در صورت بروز اتصال کوتاه در خروجی، ماژول به‌طور خودکار خروجی را قطع می‌کند. برای راه‌اندازی مجدد باید تغذیه قطع و وصل شود.
    • اگر منبع تغذیه شما فاقد محدودکننده جریان باشد، حتماً در ورودی ماژول از یک فیوز استفاده کنید تا خطر آسیب به ماژول کاهش یابد.
• حفاظت در برابر افت ولتاژ ورودی (Undervoltage Protection):

  • • ماژول دارای محافظ کاهش ولتاژ ورودی است. به‌صورت پیش‌فرض اگر ولتاژ ورودی کمتر از حدود 5 ولت شود، خروجی به‌صورت خودکار قطع خواهد شد. برای راه‌اندازی مجدد، باید مجدداً تغذیه وصل شود.

نکته مهم: در جریان‌های بالا، افت ولتاژ روی سیم‌ها را نیز در نظر بگیرید؛ چرا که ممکن است ولتاژ به زیر 5 ولت رسیده و ماژول خروجی را قطع کند.

کاربردهای رایج

این ماژول یک راهکار منعطف برای کاربردهایی است که ولتاژ ورودی ناپایدار است یا نیاز به تنظیم دقیق ولتاژ خروجی وجود دارد. مناسب برای پروژه‌های DIY، تغذیه تجهیزات از باتری، درایور LED، تغذیه آردوینو و سایر ماژول‌های میکروکنترلر، پاوربانک‌های قابل برنامه‌ریزی و ماژول‌های شارژ باتری است.

• راه‌اندازی میکروکنترلرها در ولتاژ پایدار
• تأمین تغذیه ثابت از منابع متغیر
• پروژه‌های آردوینو و رزبری‌پای
• ساخت پاوربانک قابل تنظیم
• تغذیه فن، موتور و بارهای DC با ولتاژ کنترل‌شده
• درایور LED قابل تنظیم
• مدارات شارژ باتری با ولتاژ دلخواه
• تجهیزات قابل‌حمل با ولتاژ ورودی متغیر
• آزمایشگاه‌های آموزشی الکترونیک
• پروژه‌های صنعتی کم‌حجم

This module is a Buck-Boost (Step-Up/Step-Down) voltage converter module specifically designed for applications where the input voltage may be higher or lower than the required output voltage. The switching control chip with an operating frequency of 180 kHz, the powerful MOSFET model NCE6075K (60V/75A) and the Schottky diodes SS56 are used in the module structure, which results in high efficiency (about 88%) and significant output power. This module has the ability to adjust the output voltage through the blue multi-turn and can be used as a constant voltage (CV) source to supply a variety of loads. Its protection features include short-circuit protection, input low voltage protection, and automatic recovery after power disconnection and connection.

Specifications

Input voltage: 5.5 to 30 V DC
Output voltage: 0.5 to 30 V DC (adjustable)
Continuous output current: 3A (constant)
Instantaneous output current: Up to 4A (with heat sink)
Output power: 30W (natural cooling) / Up to 50W (with proper cooling)
Conversion efficiency: About 88%
Working frequency: 180KHz
Short circuit protection: Yes (automatic shutdown and restart with power off and on)
Low voltage protection: Yes (automatic shutdown at input below 5V)
Reverse connection protection: No
Module dimensions: 57mm × 20mm × 21mm
Operating temperature: -40 to +85 degrees Celsius
