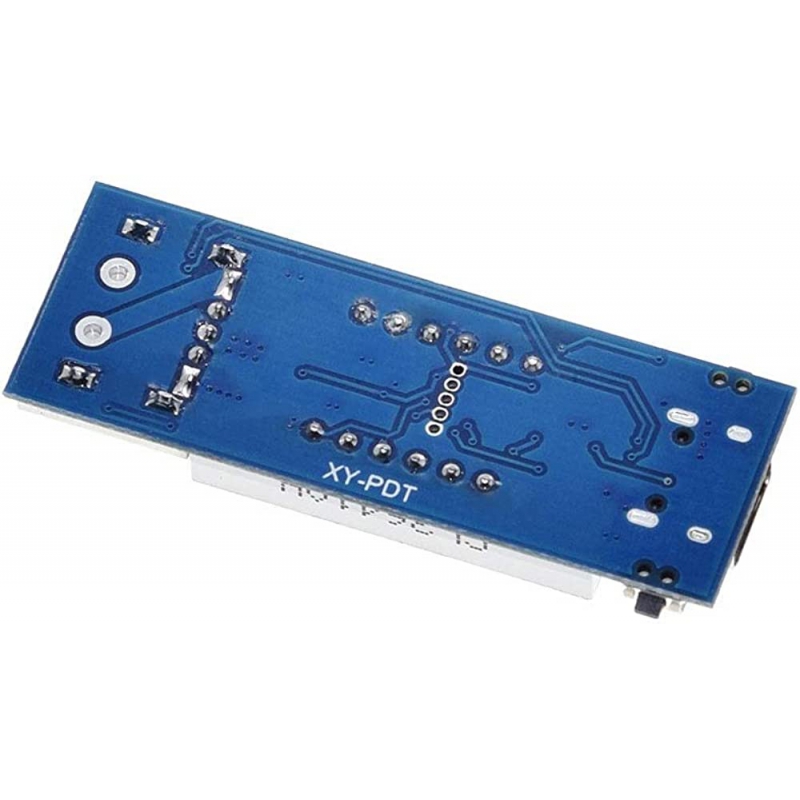

ماژول فست شارژ دارای نمایشگر ولتاژ و جریان با ورودی Type-C مدل XY-PDT

ماژول XY-PDT یک تستر و شارژر پیشرفته است که علاوه بر قابلیت فست شارژ، امکان نمایش همزمان ولتاژ و جریان خروجی را روی نمایشگر دیجیتال فراهم می‌سازد. این ماژول از پروتکل‌های Power Delivery (PD) 2.0 و PD 3.0 پشتیبانی می‌کند و به همین دلیل قابلیت شارژ سریع انواع دستگاه‌های هوشمند، لپ‌تاپ‌ها و تجهیزات الکترونیکی را دارد. محدوده ولتاژ ورودی از 6 تا 32 ولت DC و ولتاژ خروجی بین 4 تا 20 ولت DC است. نمایشگر داخلی ولتاژ را با دقت 0.3٪ و وضوح 0.01 ولت و جریان را با دقت 0.5٪ نمایش می‌دهد. طراحی کوچک، قابلیت اتصال آسان به درگاه‌های USB و همراه داشتن کابل 1 متری با کانکتور استاندارد باعث شده این محصول یک ابزار کاربردی برای شارژ و تست انواع وسایل الکترونیکی باشد.

مشخصات

• مدل: XY-PDT
• ولتاژ ورودی: 6 ~ 32 ولت DC
• ولتاژ خروجی: 4 ~ 20 ولت DC
• پشتیبانی از پروتکل‌ها: PD2.0 / PD3.0
• دقت ولتاژ: 0.3%
• وضوح ولتاژ: 0.01V
• دقت جریان: 0.5%

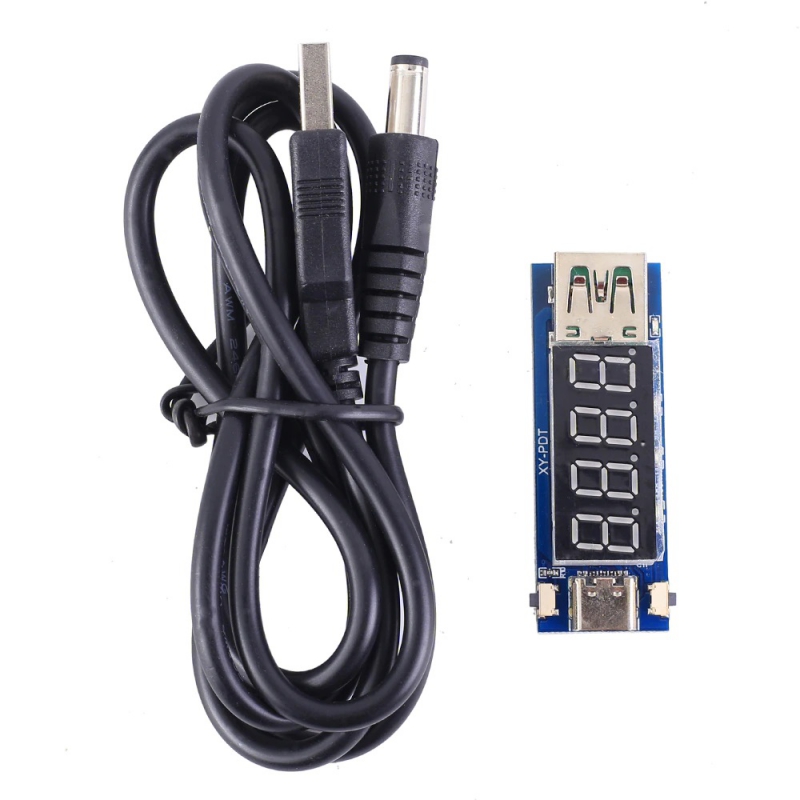

• نوع کابل: USB به فیش آداپتوری 5.5mm
• طول کابل: 1 متر
• محدوده دمای کاری: °C -20 ~ +100
• محدوده رطوبت کاری: 0% ~ 95% RH
• ابعاد: 53 × 19 × 9 میلی‌متر
• نمایشگر: دیجیتال 7 سگمنت

کاربردهای رایج

• تست ولتاژ و جریان شارژرها و پورت‌های USB
• استفاده در لپ‌تاپ‌ها و تبلت‌های پشتیبانی‌شده از PD
• شارژ سریع گوشی‌های هوشمند
• تستر و ابزار اندازه‌گیری برای تعمیرات موبایل
• استفاده در روتر یا مودم
• تست شارژرهای مبدل و ماژول‌های تغذیه

تنظیم حالت

• 1.نمایش بوت

  • • هر زمانی که ماژول به شارژر متصل باشد پروتکل فست شارژ سریع PD به طور خودکار شناسایی می کند.
    • حالت A : اگر شارژر از پروتکل pd پشتیبانی نکند حالت ” —- ” را نشان دهد.
    • حالت B : اگر شارژر از پروتکل های pd2.0 و یا pd3.0 پشتیبانی نماید این مقادیر بر روی نمایشگر نشان داده می شود

• 2. تغییر پارامترهای نمایشگر:

  • • حالت A : دکمه k1 را به طور کوتاه فشار دهید تا ولتاژ خروجی یا جریان خروجی بر روی نمایشگر نشان داده شود .
    • حالت B : اگر دکمه k1 را حدود 5 ثانیه فشار داده و نگه دارید ، صفحه نمایشگر خاموش می شود . با این حال، ولتاژ خروجی را حفظ شده و قطع نمی شود.

• 3. تنظیم ولتاژ :

  • •  دکمه k2 را برای تنظیم درجه ولتاژ فشار دهید. نشانگر درجه ولتاژ مربوطه به طور خودکار چشمک می زند.
    • دکمه k1 یا k2 را برای تغییر مقدار ولتاژ فشار دهید. در این زمان، k1 افزایش و k2 برای کاهش می باشد.
    • هفت درجه ولتاژ P7-1 تا P7-7 و P7-L وجود دارد. درجه ولتاژ نمایش داده می شود و مقدار ولتاژ مربوطه نمایش داده می شود.(عکس انتهای توضیحات)
    • دکمه k1 برای حدود 2 ثانیه برای ذخیره پارامترها و خروج (یا انجام هیچ کاری در عرض 5 ثانیه).
    • مقدار P7-L آخرین درجه ولتاژ است. پس از انتخاب این درجه، ماژول تمام حالات (حالت 5v/9v/12v/15v/pps) را به ترتیب فعال می کند.در این حالت 3 نشانگر LED به ترتیب
    • روشن می شوند.
    • شارژرهای 3.6.pd2.0 معمولاً از 4-5 درجه ولتاژ پشتیبانی می کنند، بنابراین P4-1 یا P5-1 را روی صفحه نمایش خواهید دید.
    • شارژرهای 3.7.pd3.0 معمولاً از 6-7 درجه ولتاژ پشتیبانی می کنند، بنابراین P6-1 یا P7-1 را روی صفحه نمایش خواهید دید.
    • در حالت P7-1 خروجی 5 ولت. نشانگر زرد/آبی/سبز خاموش باقی می ماند.
    • در حالت P7-2 خروجی 9 ولت. نشانگر زرد/آبی/سبز خاموش باقی می ماند.
    • در حالت P7-3 خروجی 12v. نشانگر زرد/آبی/سبز خاموش باقی می ماند.
    • در حالت P7-4 خروجی 15V. نشانگرهای زرد، آبی و سبز خاموش می مانند.
    • در حالت P7-5 خروجی 5v. نشانگر زرد/آبی/سبز خاموش باقی می ماند.
    • در حالت P7-6 و P7-7 حالت pps است. نشانگرهای زرد/آبی/سبز روشن باقی می مانند.
    • در حالت .P7-L حالت چرخشی است.

• تنظیم ولتاژ پله pps

  • •  مطمئن شوید که ماژول در حالت pps اجرا می شود. در این حالت، LEDهای 1v/100mv/20mv همه یا هرکسی روشن هستند، درجه ولتاژ P7-6 یا P7-7.
    • دکمه K2 را فشار دهید تا ولتاژ 3pps را تنظیم کنید و صفحه چشمک می زند. ابتدا ولتاژ 1 مرحله ای را فعال کنید.
    • دکمه k2 را حدود 3 ثانیه فشار داده و نگه دارید تا ولتاژ مرحله بعدی را انتخاب کنید.
    • دکمه k1 یا k2 را برای تغییر مقدار ولتاژ فشار دهید. در این زمان، k1 افزایش و k2 کاهش می باشد.
    • برای خروج از حالت تنظیم ولتاژ pps دکمه ، k1/k2 را کوتاه فشار دهید، زمانی که هر دو LEDهای 1v/100mv/20mv روشن هستند، ولتاژ مرحله دیگر را انتخاب کنید.
    • دکمه k1 برای حدود 2 ثانیه برای ذخیره پارامترها و بازگشت به صفحه نمایش عادی (یا انجام هیچ کاری در عرض 5 ثانیه).

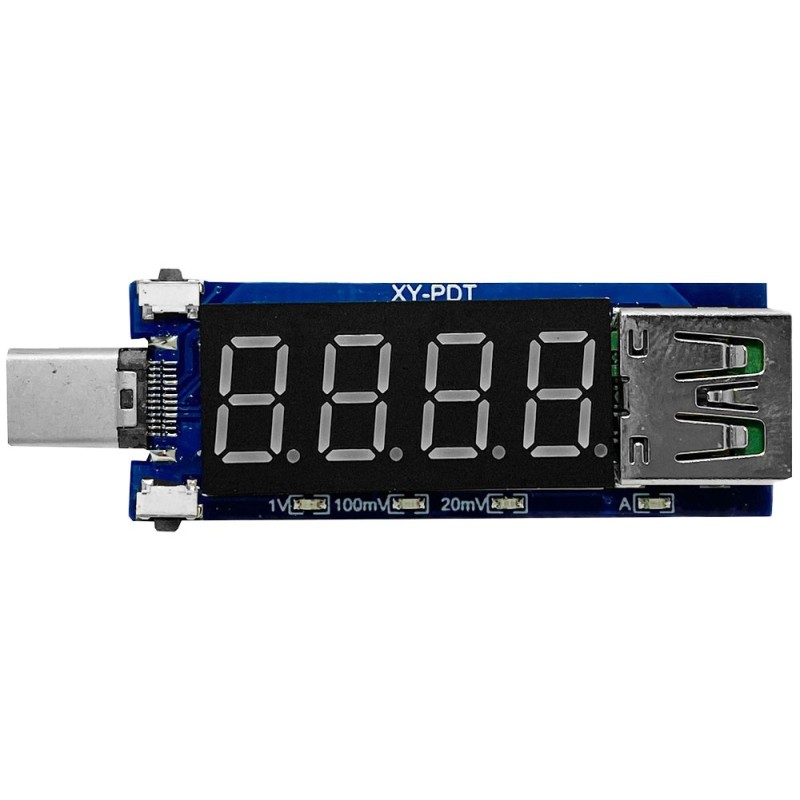

• اجزای اصلی:
  • ورودی Type-C: تغذیه ماژول و دریافت سیگنال PD.
  • خروجی USB Female: برای اتصال دستگاه‌ها (توان خروجی تا 5A).
  • نمایشگر دیجیتال 7-سگمنت: نمایش ولتاژ و جریان لحظه‌ای.
  • K1 و K2 کلیدها: برای تغییر مدها، انتخاب ولتاژ خروجی و تنظیم پارامترها.
  • LEDهای وضعیت (PPS Mode Indicator):
  • زرد (1V Step) → تغییر ولتاژ پله‌ای 1 ولت.
  • سبز (100mV Step) → تغییر ولتاژ پله‌ای 0.1 ولت.
  • آبی (20mV Step) → تغییر ولتاژ پله‌ای 0.02 ولت.
  • نمایش جریان (Current Indicator): نشانگر قرمز مخصوص نمایش جریان.
• دقت اندازه‌گیری:
  • وضوح ولتاژ: 0.01V با خطای ±0.3%
  • وضوح جریان: 0.001A با خطای ±0.5%

مدهای ولتاژ و پروتکل PD3.0

• P7-1 = 5V (پیش‌فرض USB)
• P7-2 = 9V (Fast Charge)
• P7-3 = 12V
• P7-4 = 15V
• P7-5 = 20V (حداکثر در PD3.0 – مناسب لپ‌تاپ‌ها)
• P7-6 = PPS Mode (Programmable Power Supply – تغییر ولتاژ در پله‌های دقیق‌تر)
• P7-7 = حالت انتخابی ولتاژ پله‌ای

The XY-PDT module is an advanced tester and charger that, in addition to fast charging capabilities, also allows simultaneous display of output voltage and current on a digital display. This module supports Power Delivery (PD) 2.0 and PD 3.0 protocols, and therefore is capable of fast charging a variety of smart devices, laptops, and electronic equipment. The input voltage range is from 6 to 32 V DC and the output voltage is between 4 and 20 V DC. The internal display displays voltage with an accuracy of 0.3% and a resolution of 0.01 V and current with an accuracy of 0.5%. The small design, easy connection to USB ports, and the inclusion of a 1-meter cable with a standard connector make this product a practical tool for charging and testing a variety of electronic devices.

Specifications

Model: XY-PDT
Input Voltage: 6 ~ 32V DC
Output Voltage: 4 ~ 20V DC
Support Protocols: PD2.0 / PD3.0
Voltage Accuracy: 0.3%
Voltage Resolution: 0.01V
Current Accuracy: 0.5%
Cable Type: USB to 5.5mm Adapter Plug
Cable Length: 1m
Operating Temperature Range: -20 ~ +100°C
Operating Humidity Range: 0% ~ 95% RH
Dimensions: 53 × 19 × 9mm
Display: 7-Segment Digital
