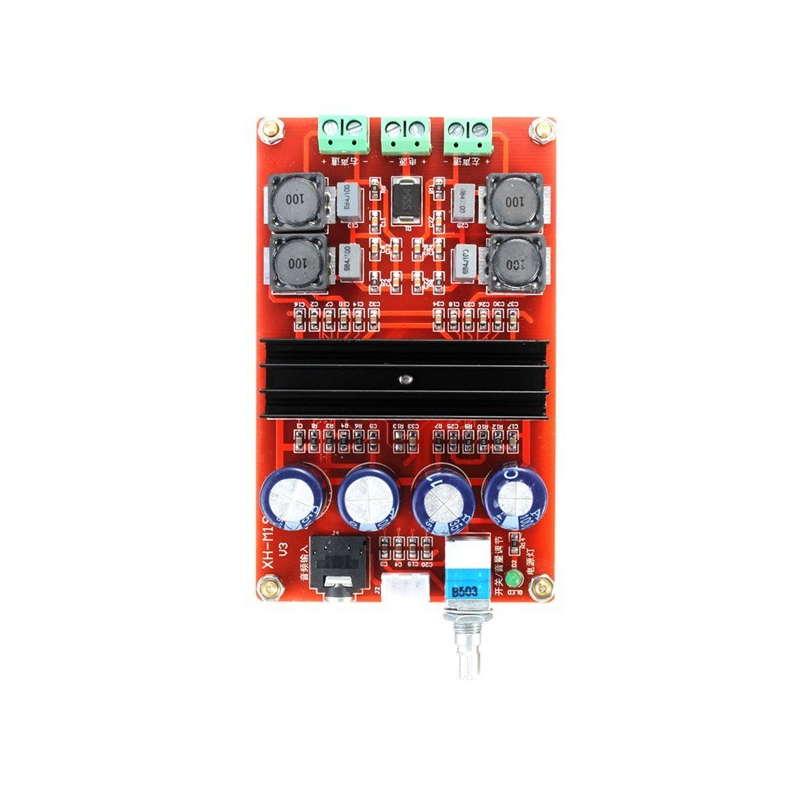

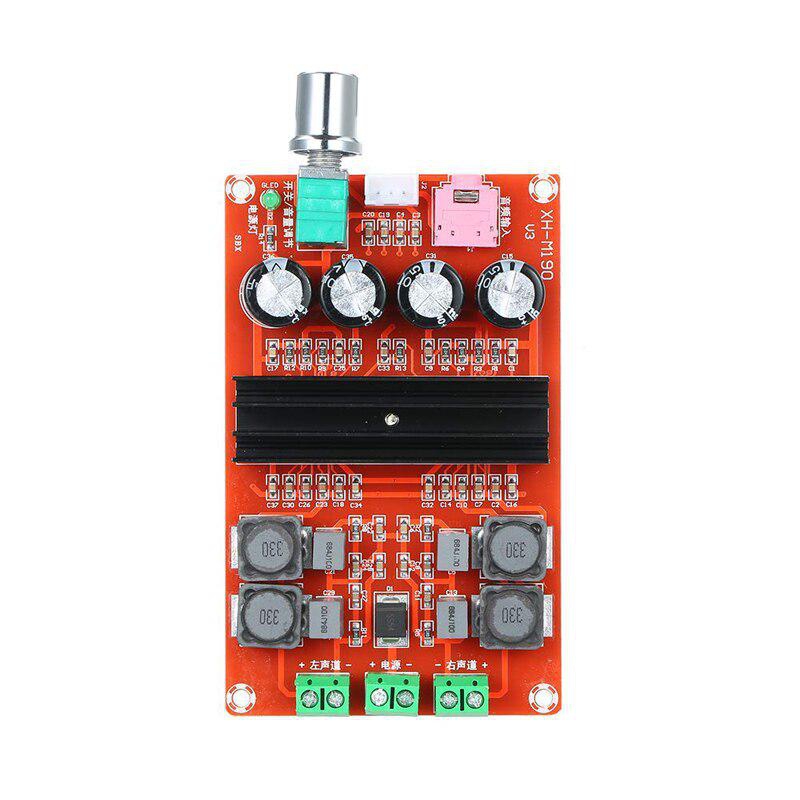

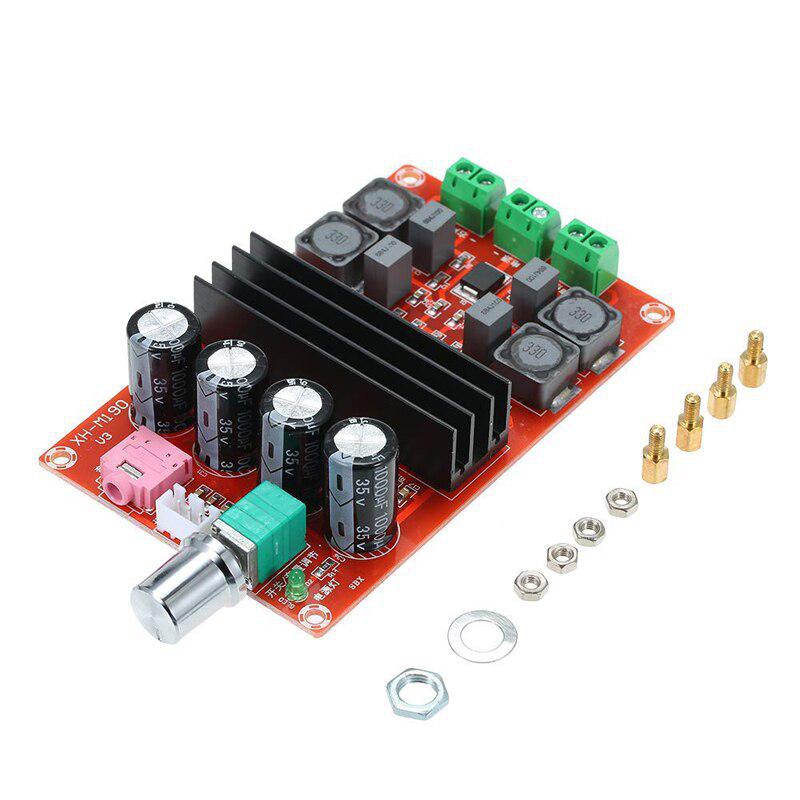

ماژول آمپلی فایر 2X100W وات استریو XH-M190

معرفی

ماژول آمپلی فایر صوتی دو کاناله XH-M190 با توان خروجی 2X100W که از دو چیپ TPA3116 شرکت TI بهره می برد. این چیپ یک تقویت کننده کلاس D بوده که دارای بازده بیشتر از 90 درصد می باشد و مشخصه تلفات آن بسیار پایین بوده و بدلیل استفاده از مدولاسیون دیجیتال ویژه از تداخلات AM جلوگیری می کند و صدای شفاف و با کیفیتی را تامین می نماید. این ماژول در برابر اتصال کوتاه، بالارفتن حرارت یا OverHeating، Under and Over Voltage محافظت شده می باشد. ولتاژ تغذیه این ماژول می تواند DC 12-24V است. مقاومت ورودی آن در حدود 51 کیلو اهم برای هر کانال بوده و شما می توانید از اسپیکرهای 4 تا 8 اهم برای خروجی آن استفاده نمایید.رنج پاسخ دهی فرکانسی این ماژول 14هرتز تا 100 کیلوهرتز است و نسبت سیگنال به نویز آن 100 دسی بل است.

مشخصات

مدل : XH-M190 / HW-303
ولتاژ ورودی: 12 تا 24 ولت
چیپ بکار رفته: TPA3116
توان: 2*100 وات
رنج پاسخ فرکانسی: 14 تا 100 کیلوهرتز
SNR: 100db
تعداد کانال خروجی: 2
سایز: 105*65*23 میلیمتر

Introduction

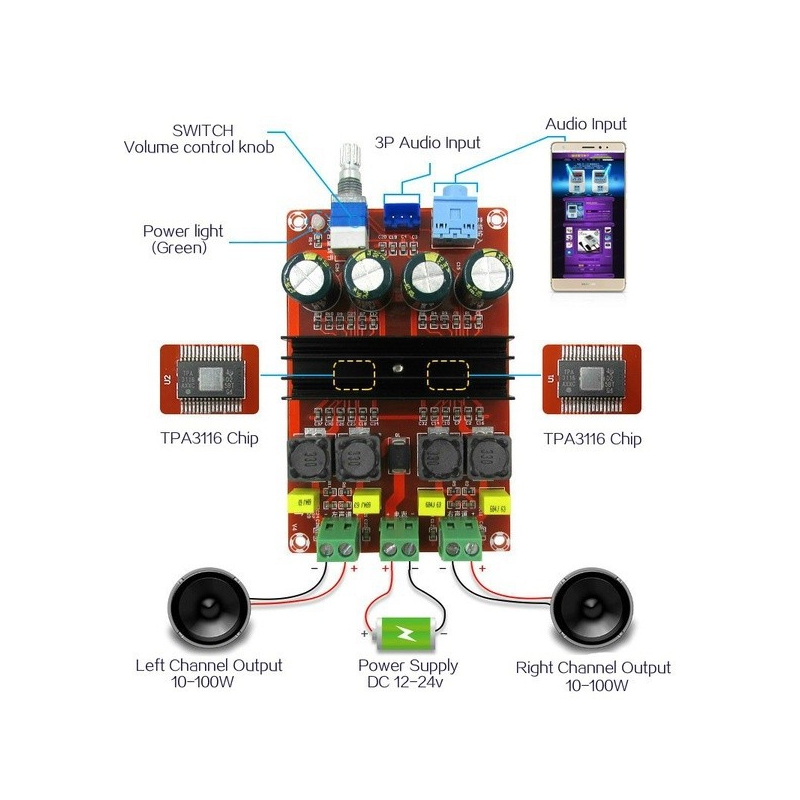

XH-M190 Tube Digital Audio Board TDA3116D2 Power Audio Amp 2.0 Class D Stereo HIFI amplifier DC12- 24V 2*100W. Build your own music system with dual 100W of stereo output. TPA3116D2 XH-M190 Dual Channel Digital Power Amplifier Board is a newly designed digital audio amplifier board with fine quality is practical to install and use also has good performance. It features a high-efficiency class D audio power amplifier with the latest and original TPA3116D2 core technology the BTL bridge circuit is more efficient than before. This product uses the double power supply transformer with a dynamic power supply range from 12V to 24V with high efficiency small quiescent current. Additionally, it is equipped with Perfect protection functions like overvoltage protection and output current limit. This Product is known as Amplifier, Audio Amplifier, Audio signal Amplifier, Digital Amplifier, Mono Channel Digital Amplifier, Mono Digital Amplifier, Dual Power Amplifier, Dual Amplifier, TPA3110 module, TPA3118, TPA3116D2, TPA3116D2 Amplifier, TPA3116D2 Dual Amplifier, TPA3116D2 Amplifier, Audio Amplifier Module.

Specification

Product name: Digital audio amplifier board
Product number: XH-M190
Chip Name: TPA3116D2
Input power: DC12-24V
Output Power: 2X100W
input resistance: 2×51 kohm
Power efficiency: 90% or more
Output match: 4-8 ohm
Frequency response range 14Hz-100kHz
Signal to noise ratio: 100db

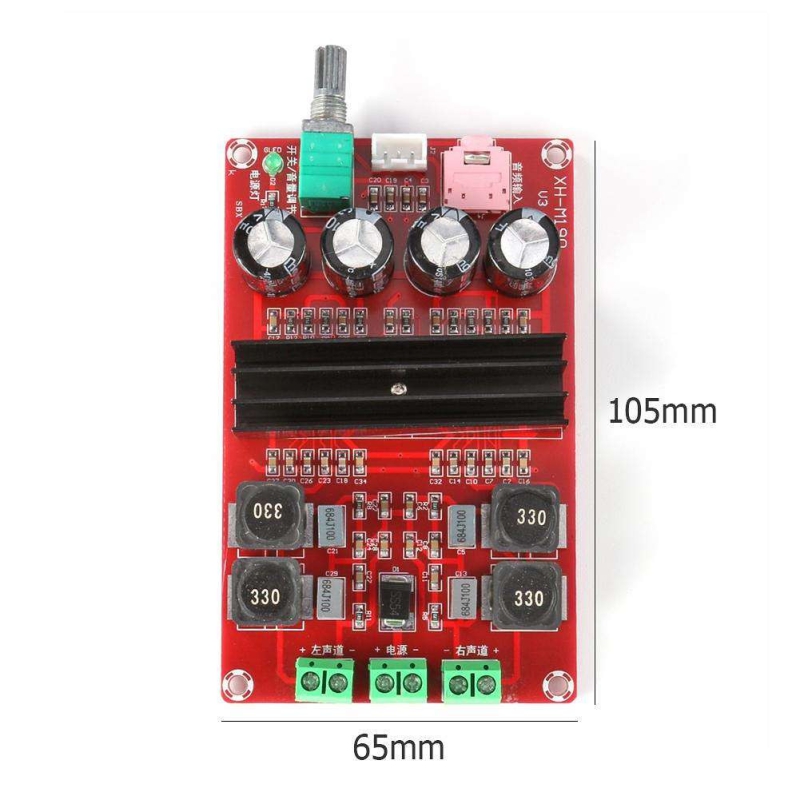

physical dimension: 105 * 65 * 23mm
Product Weight: 90g
