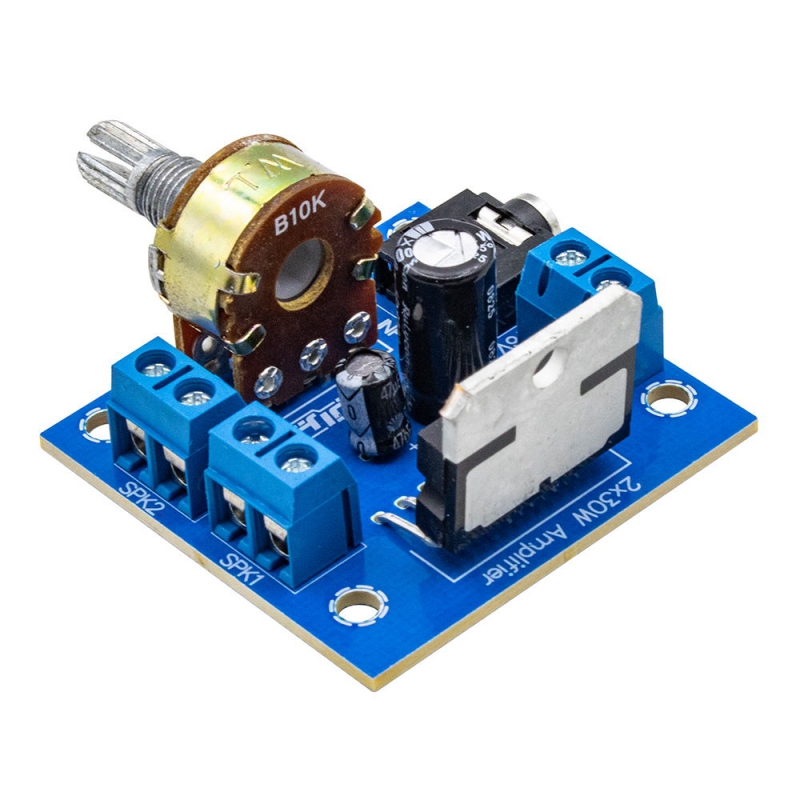

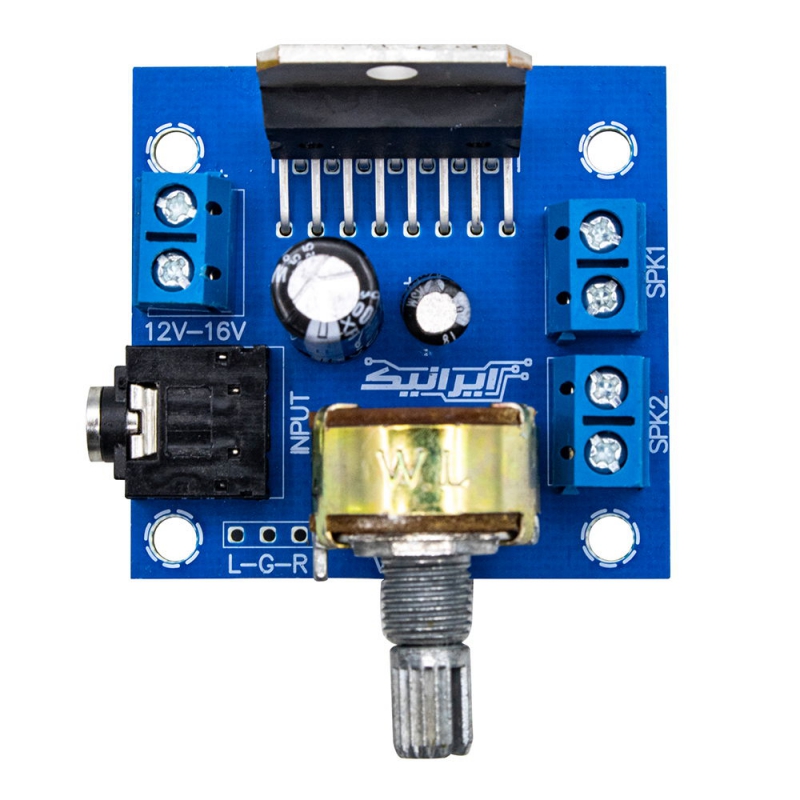

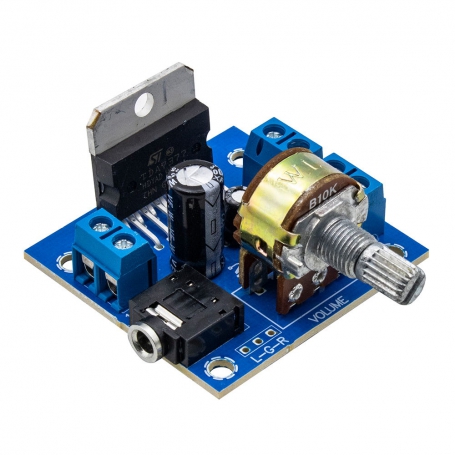

ماژول آمپلی فایر 2X30W با تراشه TDA7377 ایرانیک

این ماژول آمپلی فایر بر اساس تراشه نسل جدید TDA7377 طراحی شده که با تکنولوژی کلاس AB و کیفیت صدای شفاف، گزینه‌ای مناسب برای پروژه‌های صوتی حرفه‌ای و خانگی محسوب می‌شود. این ماژول دارای دو کانال خروجی با توان 30 وات برای بلندگوهای 4 اهم است و در حالت بدون سیگنال مصرف بسیار کمی دارد. ولتاژ کاری بین 12 تا 16 ولت DC، جریان مصرفی حداکثر 3 آمپر و مدار محافظ داخلی در برابر دمای بالا، اضافه بار و اتصال کوتاه از مزایای اصلی این آمپلی فایر هستند. وجود ورودی صوت استاندارد 3.5mm و پتانسیومتر تنظیم حجم صدا، راه‌اندازی را آسان می‌کند. برای عملکرد بهتر، استفاده از هیتسینک مناسب و خمیر سیلیکون مرغوب توصیه می‌شود. در صورت نیاز به دفع حرارت بیشتر، می‌توان از فن خنک‌کننده استفاده کرد.

مشخصات

• ولتاژ کاری: 12 تا 16 ولت DC (پیشنهادی 12 ولت)
• فرکانس کاری: 20 هرتز تا 20 کیلوهرتز
• جریان مصرفی بی‌بار: 150 تا 250 میلی‌آمپر
• جریان مورد نیاز: 1.5 تا 3 آمپر
• توان خروجی هر کانال: 30 وات در 4 اهم
• ورودی صوت: جک 3.5mm استاندارد
• نوع طراحی: استریو دو کاناله

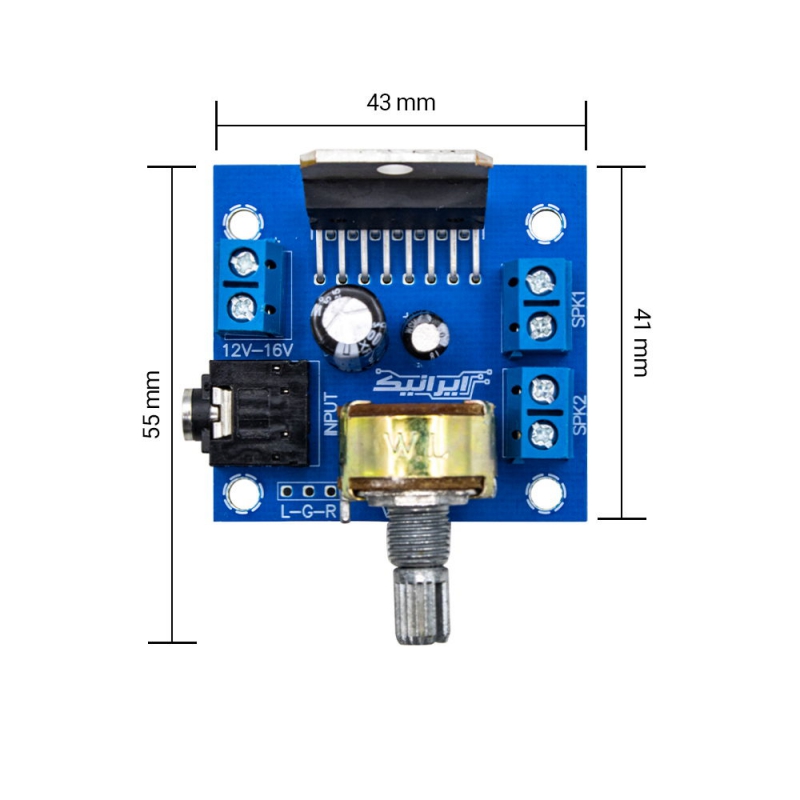

• ابعاد ماژول: طول 55 میلی‌متر، عرض 43 میلی‌متر، ارتفاع 41 میلی‌متر
• محافظت در برابر: اضافه بار، دمای بالا، اتصال کوتاه
• خنک‌کننده: نیاز به هیتسینک مناسب و خمیر سیلیکون

کاربردهای رایج

این ماژول مناسب ارتقای سیستم صوتی خودرو، ساخت سیستم‌های صوتی خانگی، پروژه‌های DIY و انواع باکس‌های اسپیکر است. امکان اتصال به ماژول‌های بلوتوث صوتی نیز وجود دارد تا توان و کیفیت صدا افزایش یابد.

• آمپلی فایر خودرو
• تقویت سیستم صوتی ماشین
• پروژه‌های صوتی خانگی
• ساخت باکس صدا
• ماژول اسپیکر بلوتوث
• سیستم‌های صوتی پرتابل
• پروژه‌های DIY صوتی
• کیت‌های آموزشی صوتی
• جایگزینی آمپلی فایر فابریک خودرو
• راه‌اندازی اسپیکر استریو

لازم به ذکر است برای استفاده های معمولی از یک هیتسینک معولی می توانید استفاده کنید. در صورتی که هیتسینک بیش از حد داغ شود، می بایست هیت سینک بزرگتری به آن وصل کنید. بهترین دما با توجه به سایز هیتسینگ، دمایی است که دست انسان را نسوزانده و قابل تحمل باشد. حتما برای اتصال هیتسینک به تراشه، از خمیر سیلیکون مرغوب استفاده نمایید.

در صورتی که از لحاظ فضا برای هیتسینگ بزرگ دچار مشکل می شوید، می توانید از یک فن بر روی هیتسینگ استفاده کنید.
