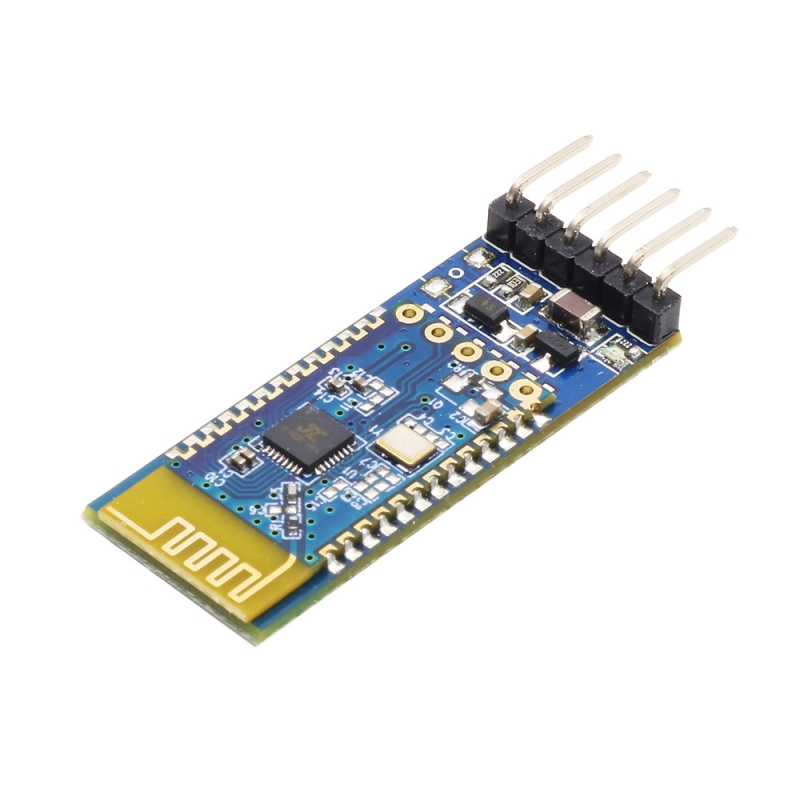

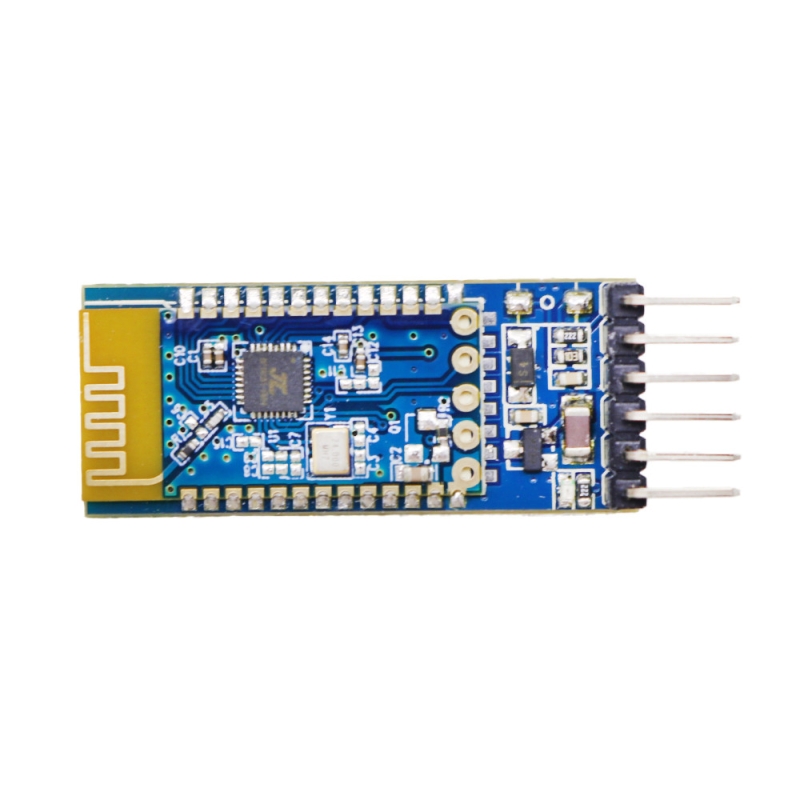

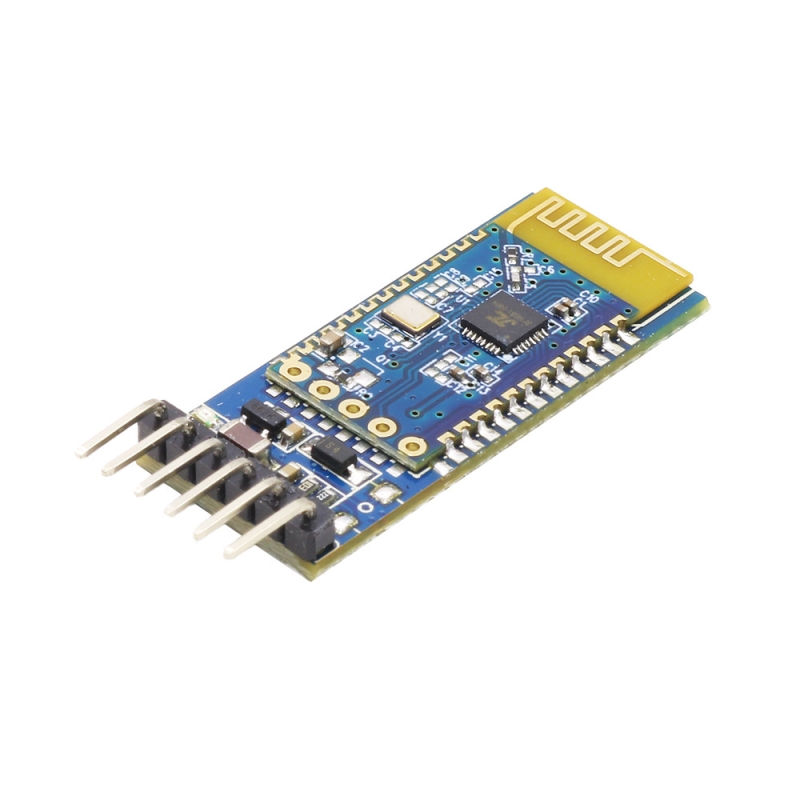

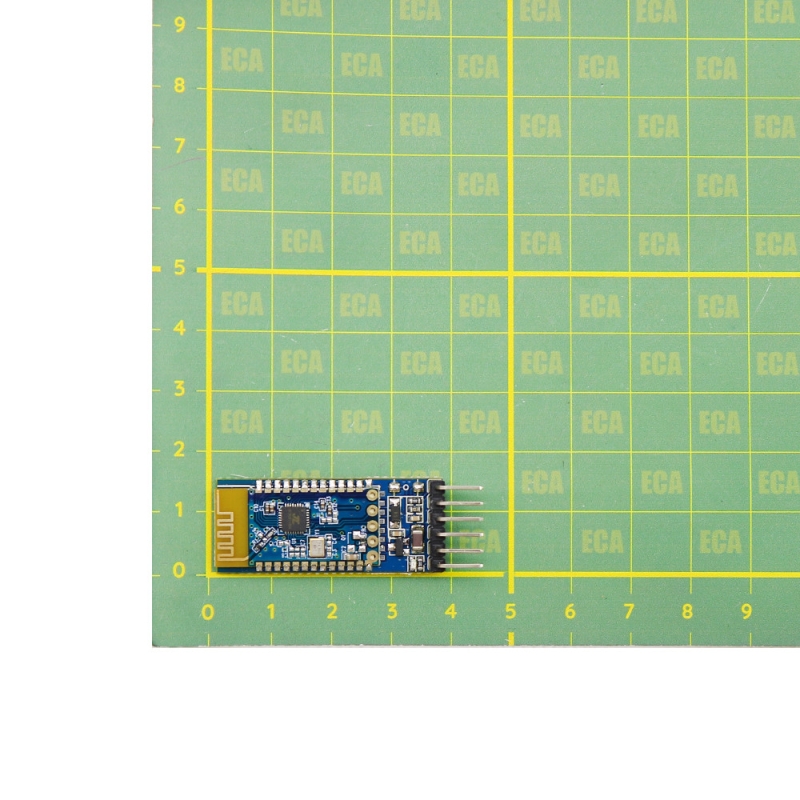

ماژول بلوتوث سریال SPP-C به همراه برد کمکی

ماژول بلوتوث SPP-C یک ماژول ارتباطی بی‌سیم مبتنی بر پروتکل سریال (UART) است که از بلوتوث بهره می‌برد. این ماژول به‌صورت پیش‌فرض در حالت Slave کار می‌کند و با پشتیبانی از پروفایل SPP، امکان اتصال به انواع دستگاه‌های دارای بلوتوث مانند کامپیوتر، لپ‌تاپ، تلفن همراه و تبلت را فراهم می‌سازد. برد کمکی همراه این ماژول شامل تنظیمات تغذیه و پین‌هدهای مناسب بوده و استفاده از آن را در انواع بردبردها یا پروژه‌های میکروکنترلری آسان می‌کند. SPP-C دارای آنتن PCB داخلی، پشتیبانی از فرمان‌های AT برای تنظیماتی مانند نام، رمز عبور و بادریت، و چراغ LED وضعیت اتصال است. این ماژول گزینه‌ای مناسب برای پروژه‌های ارتباط بی‌سیم کوتاه‌برد تا فاصله 10 متر در فضای باز است.

مشخصات

• ولتاژ کاری: 3.6 تا 6 ولت DC (مقدار پیشنهادی: ۵ ولت)
• ولتاژ منطقی UART برابر 3.3 ولت (نیاز به مبدل سطح ولتاژ برای میکروکنترلرهای ۵ ولت)
• فرکانس کاری: 2.4 تا 2.48 گیگاهرتز (باند ISM)
• توان خروجی: کلاس 2 (حداکثر 4 dBm)
• حساسیت گیرنده: 80- dBm
• برد ارتباطی: تا 10 متر در فضای باز
• سرعت انتقال داده: تا 3 مگابیت بر ثانیه (نظری)
• پروفایل پشتیبانی‌شده: SPP (Serial Port Profile)
• حالت پیش‌فرض: Slave
• پشتیبانی از AT Command: بله
• بادریت پیش‌فرض: 9600 بیت‌برثانیه
• نوع آنتن: PCB داخلی
• نمایشگر LED وضعیت: چشمک‌زن در حالت آماده‌به‌کار، روشن دائم در حالت اتصال

عملکرد

ماژول بلوتوث SPP-C که اغلب با تراشه‌های سری HC-05 یا مشابه عرضه می‌شود، یک ابزار ارتباط بی‌سیم سریال (UART) مبتنی بر بلوتوث نسخه 2.1 + EDR است. این ماژول در حالت پیش‌فرض Slave عمل می‌کند و از پروفایل SPP (Serial Port Profile) پشتیبانی می‌نماید. به‌واسطه آن می‌توان داده‌ها را به‌صورت بی‌سیم بین یک میکروکنترلر و دستگاه‌هایی مثل لپ‌تاپ، گوشی هوشمند یا کامپیوتر منتقل کرد.

برد کمکی (Backplane) همراه ماژول شامل رگولاتور داخلی ولتاژ، پین‌هد 2.54 میلی‌متری برای اتصال آسان به بردبرد، و مدارات راه‌انداز است که راه‌اندازی آن را برای مبتدیان نیز بسیار ساده می‌کند. این ماژول همچنین از دستورات AT Command برای تنظیم نام، رمز، نقش (Master/Slave) و بادریت پشتیبانی می‌کند.

نشانگر LED روی برد در حالت چشمک‌زن به معنی “منتظر اتصال” و در حالت روشن دائم به معنی “اتصال برقرار شده” است.

کاربردهای رایج

ماژول بلوتوث SPP-C برای پروژه‌هایی که نیاز به انتقال داده‌ی سریال بی‌سیم دارند بسیار کاربردی است. این ماژول به‌دلیل سادگی استفاده، پشتیبانی از AT Command و سازگاری بالا، انتخابی مناسب برای سیستم‌های کنترلی، آموزشی و صنعتی است.

• پروژه‌های مبتنی بر آردوینو و STM32
• خانه‌های هوشمند و سیستم‌های اتوماسیون
• تجهیزات پزشکی با نیاز به مانیتورینگ بی‌سیم
• دستگاه‌های POS و پرینترهای قابل‌حمل
• کنترل از راه دور تجهیزات الکترونیکی
• ارتباط بین دو میکروکنترلر از طریق بلوتوث
• دیتالاگرهای پرتابل با ارسال بی‌سیم
• روبات‌های کنترلی با فرمان بلوتوثی
• سیستم‌های قفل یا درب هوشمند با کنترل موبایل
• پروژه‌های آموزشی ارتباط سریال بی‌سیم

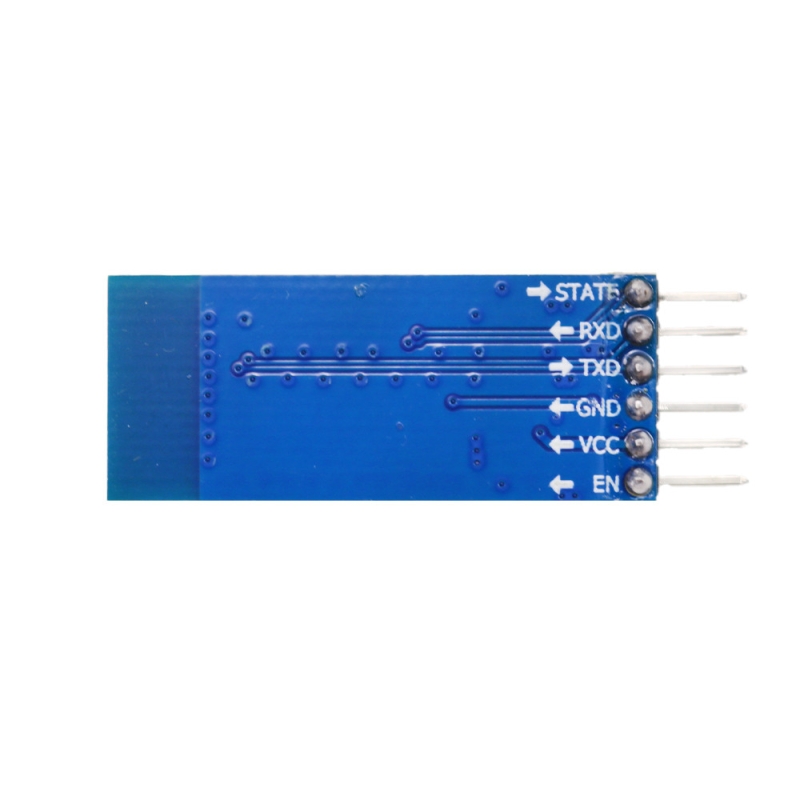

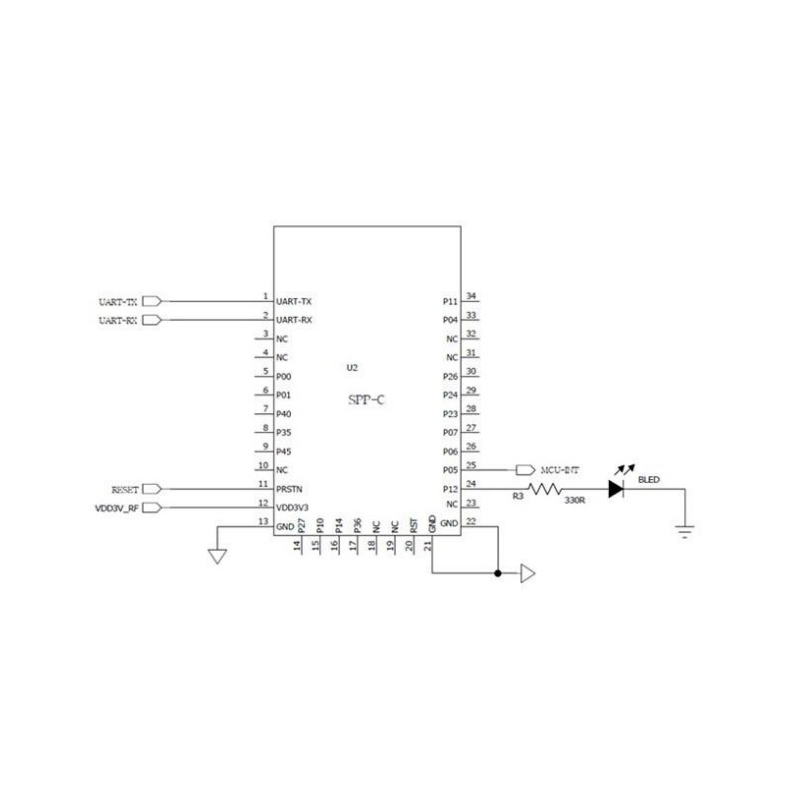

پین‌ اوت

• تعداد پین‌ها: 6 عدد
• EN (یا KEY) فعال‌سازی حالت AT Command (برای ورود به حالت تنظیمات، معمولاً باید این پین را به ولتاژ بالا متصل کرد)
• VCC ورودی تغذیه (3.6 تا 6 ولت DC) – معمولاً 5 ولت توصیه می‌شود
• GND پین زمین (اتصال منفی تغذیه)
• TXD خروجی داده سریال از ماژول به میکروکنترلر (سطح منطقی 3.3 ولت)
• RXD ورودی داده سریال از میکروکنترلر به ماژول (سطح منطقی 3.3 ولت – نیاز به تقسیم ولتاژ در سیستم‌های 5 ولت)
• STATE پین وضعیت اتصال بلوتوث – در صورت اتصال موفق، ولتاژ این پین HIGH می‌شود (قابل استفاده برای نمایشگر یا MCU)

Specification

Type : Voltage Regulator
Dissipation Power : Bluetooth Serial Pass-Through Module
Operating Temperature : -40~85 Degrees Celsius
Package : TQFP
Model Number : SPPC HC-06 BK3431s Bluetooth Wireless Module
Supply Voltage : 3.6~6V
Application : SPP-C HC-05 HC-06 Bluetooth Wireless Serial Communication Module
SPP-C Replace HC-06 Bluetooth Serial Pass-Through Module SPPC Wireless Serial Communication PCB Bluetooth Module For Arduino
BK3431s Bluetooth Module
It is compatible with HC-05/06 slave mode, support Bluetooth SPP protocol, transmission speed up to dozens of K per second, can replace the Bluetooth 3 and 2 serial communication module on the market.
Product Parameter:
Working Voltage: 3.6-6V
Working Temperature:-40~85 Degree Celsius
Antenna: PCB on-board antenna
Wake Mode:19MA
Sleep Mode: 40uA

Application

Bluetooth printer machine
Bluetooth POS machine
Intelligence home control
Bluetooth wireless data transmission
