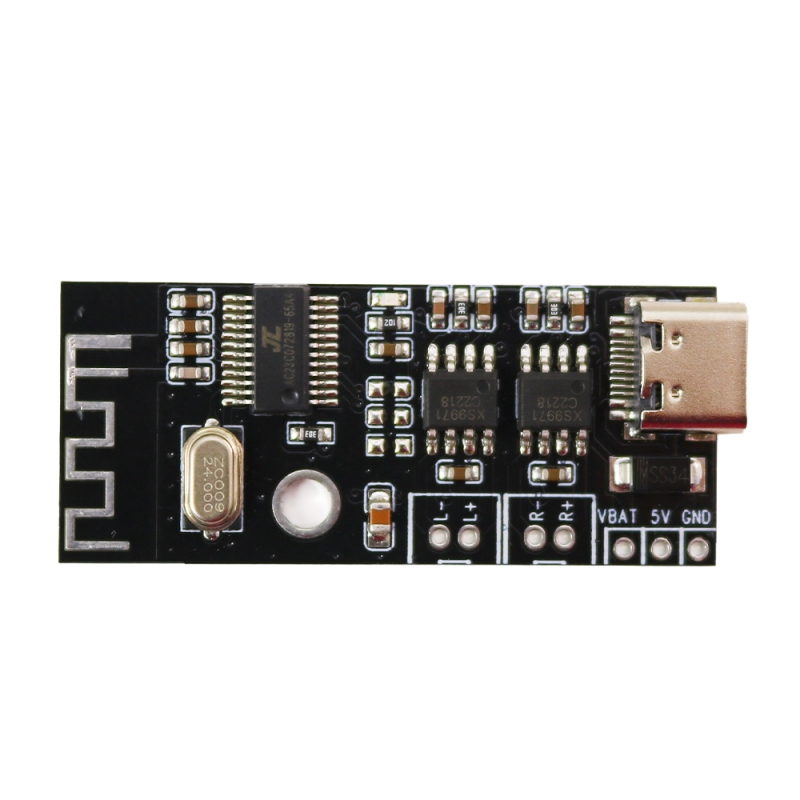

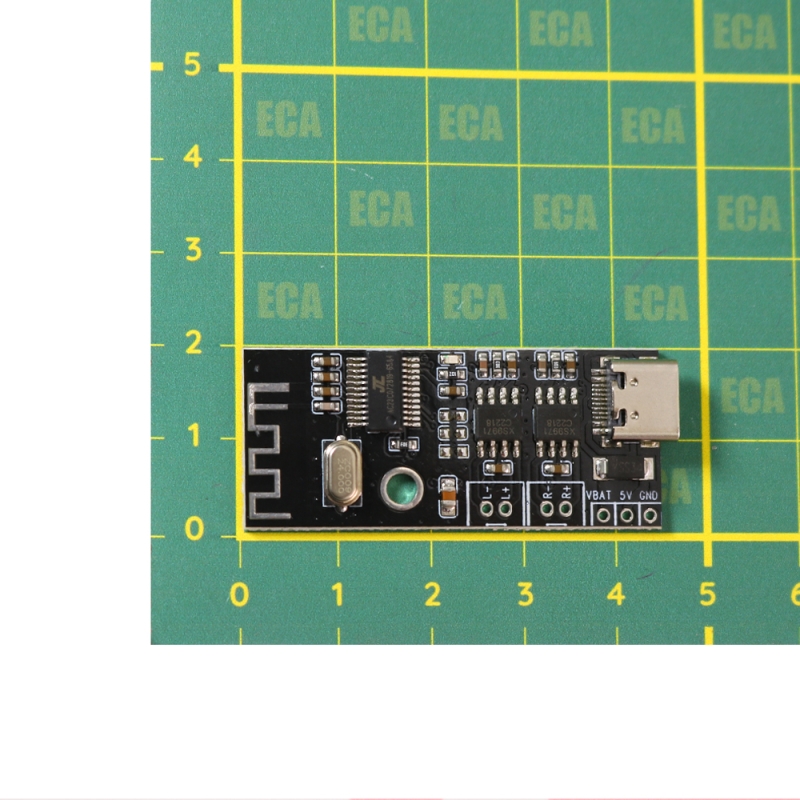

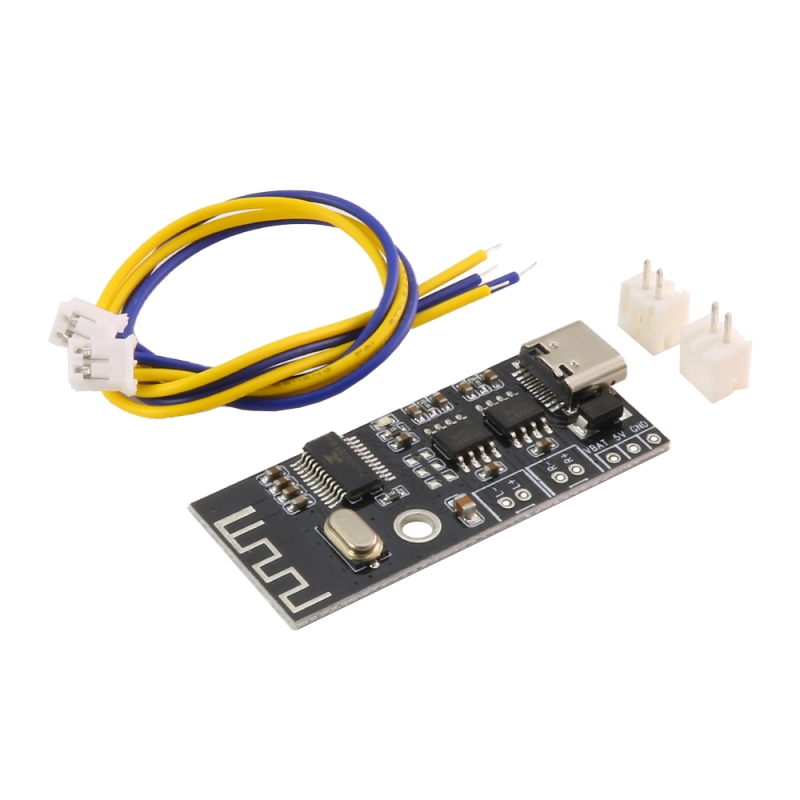

ماژول بلوتوث صوتی MH-M38 دارای خروجی آمپلی فایر 5W با کانکتور USB Type-C

ماژول MH-M38 یک راه‌حل جامع برای انتقال صوتی بی‌سیم با بلوتوث نسخه 4.2 است که امکان پخش استریو با کیفیت بالا و توان تقویت‌شده را فراهم می‌سازد. این ماژول دارای آمپلی‌فایر داخلی 2×5W است که برای راه‌اندازی مستقیم بلندگوهای 4 یا 8 اهم با توان 3 تا 5 وات طراحی شده و دیگر نیازی به تقویت‌کننده‌ی خارجی ندارد. ورودی تغذیه از طریق پورت USB Type-C، پایه‌ی 5V یا باتری لیتیومی 3.7V فراهم می‌شود. از ویژگی‌های برجسته‌ی این ماژول می‌توان به پشتیبانی از فرمت‌های صوتی بدون افت مانند WAV، FLAC، APE، MP3 و WMA، قابلیت اتصال خودکار بلوتوث و استفاده به‌عنوان کارت صدای USB (Plug & Play) اشاره کرد. پس از اتصال، ماژول با نام MH-M38 شناسایی شده و امکان پخش موسیقی بلافاصله فراهم می‌شود. چراغ LED آبی تعبیه‌شده وضعیت اتصال بلوتوث را نشان می‌دهد. طراحی این برد، آن را برای پروژه‌های DIY صوتی، اسپیکرهای قابل حمل و سیستم‌های صوتی داخلی بسیار مناسب کرده است.

مشخصات

• ولتاژ کاری: 5V یا 3.7V تا 4.2V (باتری لیتیوم)
• نوع تغذیه: USB Type-C، پایه‌ی 5V یا VBAT باتری لیتیومی
• جریان کاری (در حالت اتصال): 20mA
• جریان آماده‌به‌کار: 5.5mA
• جریان در حالت Sleep: 3µA
• نسخه بلوتوث: Bluetooth V4.2
• پروتکل‌های پشتیبانی‌شده: HFP V1.7، A2DP V1.2، AVRCP V1.5، AVCTP V1.2، AVDTP V1.2
• فرمت‌های صوتی پشتیبانی‌شده: WAV، MP3، WMA، FLAC، APE (خروجی استریو)

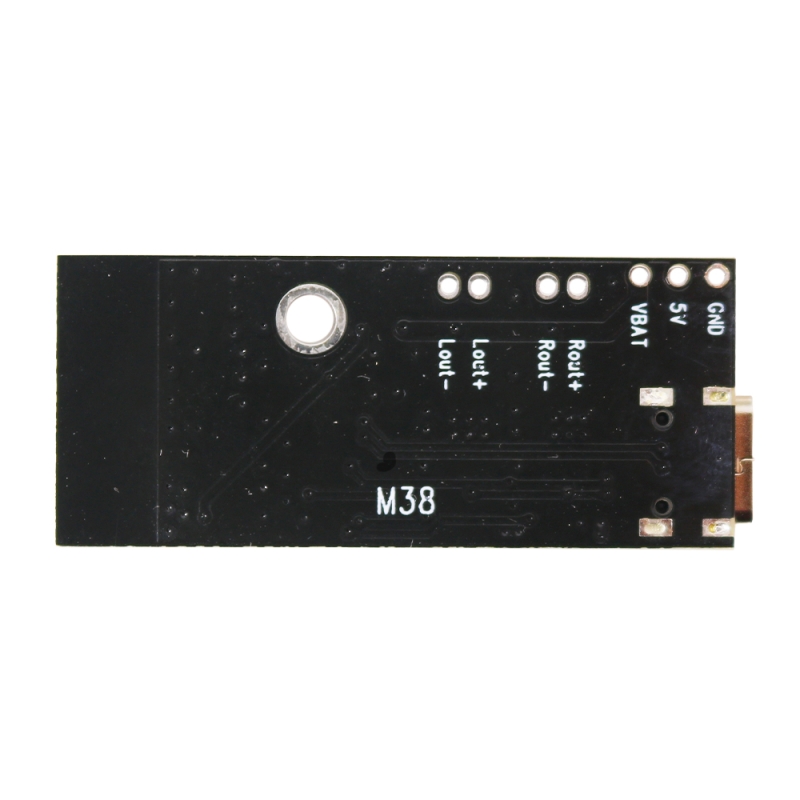

• خروجی صوتی: استریو دو کاناله (L+/L– و R+/R–)
• توان تقویت‌کننده داخلی: 2×5W (بدون نیاز به آمپلی‌فایر خارجی)
• امپدانس بلندگو پشتیبانی‌شده: 2Ω تا 8Ω
• فاصله انتقال بلوتوث: حداکثر 20m (محیط باز)
• دما کاری: 40– درجه تا 85+ درجه سلسیوس
• حساسیت گیرنده: حدود –87dBm
• نشانگر LED: دارد (وضعیت اتصال بلوتوث)

کاربردهای رایج

ماژول MH-M38 یک انتخاب محبوب برای پروژه‌های صوتی بی‌سیم است که نیاز به کیفیت بالا، توان خروجی قابل قبول و راه‌اندازی ساده دارند. به‌دلیل داشتن آمپلی‌فایر داخلی و پشتیبانی از اتصال بلوتوث بدون نیاز به درایور، این ماژول مناسب انواع اسپیکرهای پرتابل، سیستم‌های صوتی خودرو، پخش‌کننده‌های DIY و بلندگوهای خانگی بلوتوثی می‌باشد.

• اسپیکر بلوتوث قابل حمل
• سیستم‌های صوتی خودرو
• بلندگوهای رومیزی بی‌سیم
• پروژه‌های DIY صوتی
• تبدیل اسپیکرهای قدیمی به بلوتوثی
• کارت صدای USB بدون نیاز به درایور
• پخش‌کننده بلوتوث برای لپ‌تاپ یا PC
• مدارهای صوتی آموزشی
• پخش‌کننده‌های چندرسانه‌ای پرتابل
• آزمایشگاه‌های مهندسی صوت

Introduction

MH-M18/M28/M38 is a low-power Bluetooth design solution that supports the latest Bluetooth 4.2 transmission, two-channel stereo lossless playback, and Bluetooth wireless transmission when the module is connected to Bluetooth, which is very convenient. In an open environment, the Bluetooth connection distance can be up to 20 meters.Widely used in a variety of Bluetooth audio reception, a variety of audio DIY modification.For your different needs, we offer 3 versions for you to choose from:

Specification

Bluetooth V4.2 version, support Bluetooth automatic connection technology, support WAV/WMA/FLAC/APE/MP3 lossless decoding, stereo dual channel output
After the module is powered on, the mobile phone searches for the Bluetooth name MH-M18/MH-M28/MH-M38, and can play music after connecting Bluetooth
module blue indicator light
When the Bluetooth is not connected, the indicator light flashes quickly
When the Bluetooth connection is on, the indicator light is always on

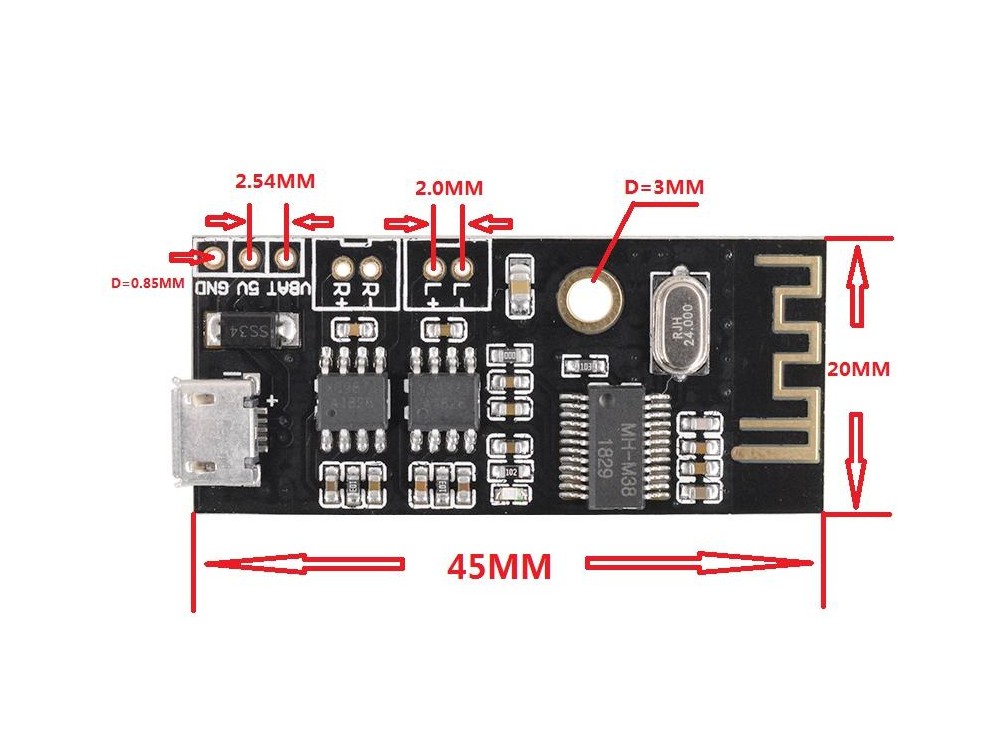

The following is an introduction to each version

Power supply: You can directly use the MICRO USB Android cable 5V for direct power supply, or you can also connect 5V power supply or 3.7V lithium battery (as shown below). Note that the 5V and 3.7V power supply interfaces are different. The 5V voltage is connected to 5V and GND, and the 3.7V lithium battery is connected to VBAT and GND.
The maximum operating current is 5V2A. It is recommended to use a regulated 5V2A power supply for better sound quality.
Support USB sound card, free drive (plug and play). Connect the module to the computer with a USB cable, and the computer can play music through the module amplifier output.
Audio output: output left and right stereo audio signals, which can be connected to two 2-8 ohm, 3-5W speakers, and 4 Euro 5W speakers.
5W power amplifier on board :This product has its own dual 5W power amplifier circuit, and must not be connected to another amplifier! The outputs of the two amplifiers may not be connected in parallel or the negative poles may be connected together, otherwisethe power amplifier chip may be damaged.
