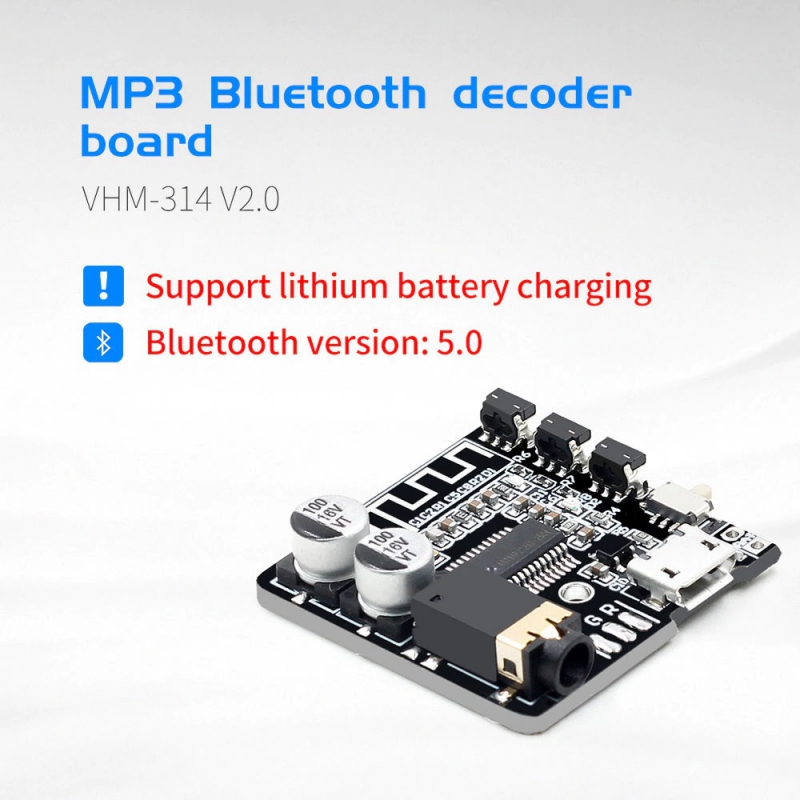

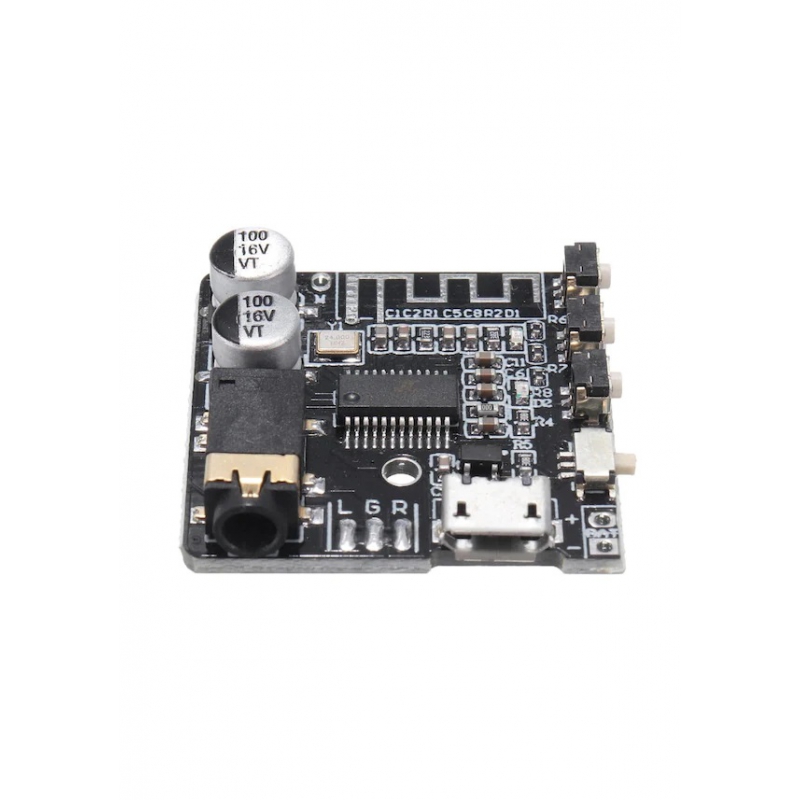

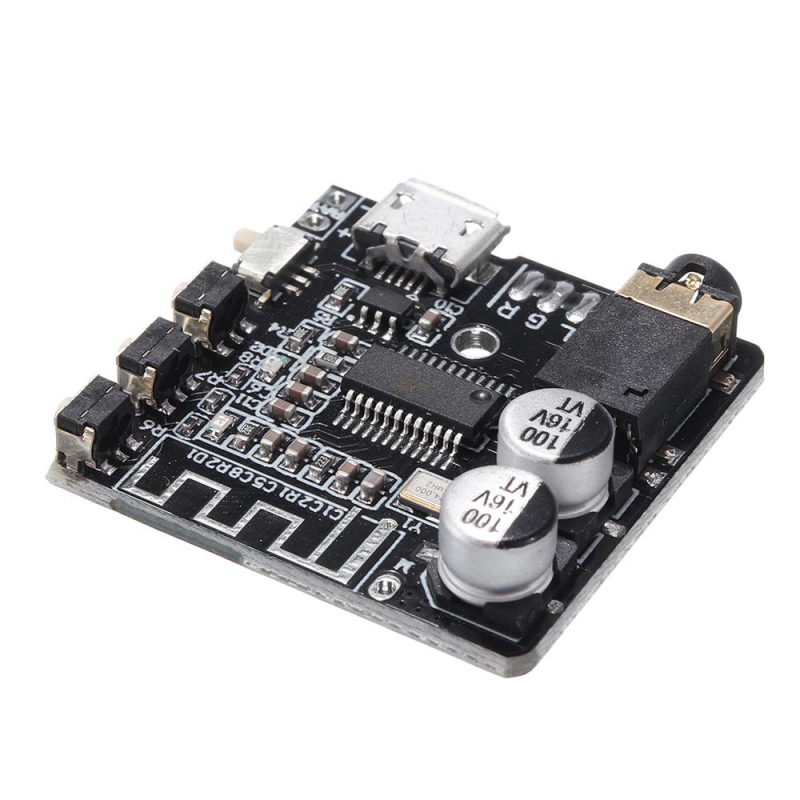

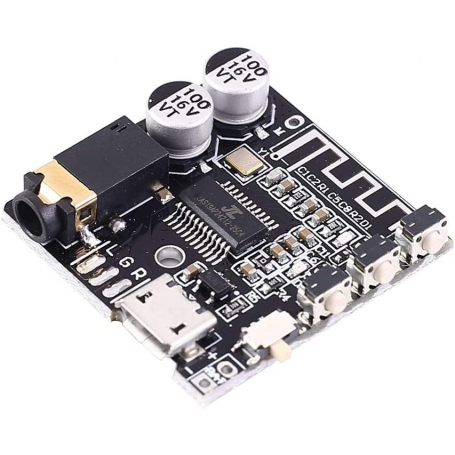

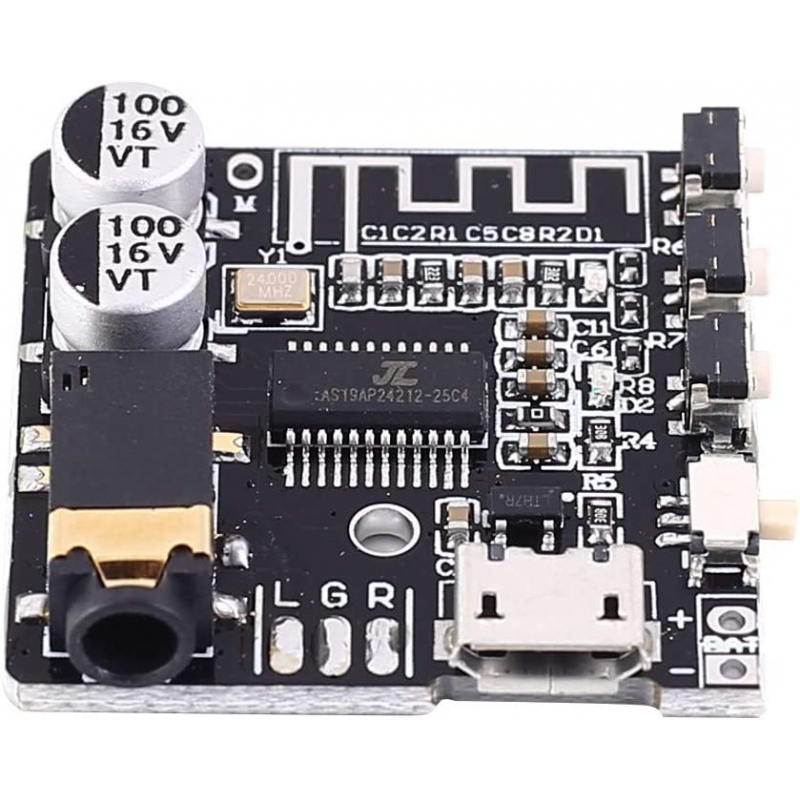

ماژول بلوتوث صوتی VHM-314-V2 دارای خروجی AUX و کلیدهای کنترلی

ماژول بلوتوث VHM-314-V2 دارای ورودی های میکرو USB و پورت جداگانه مخصوص اتصال باتری های لیتیومی تک سل برای تغذیه است. از طریق بلوتوث می توانید به این ماژول متصل شوید و خروجی صدا را با استفاده از خروجی AUX یا به صورت سیمی به منظور اتصال به آمپلی فایر یا هندزفری دریافت کنید.

مشخصات

مدل : XFW-314-V2 // VHM-314-V2
تغذیه از طریق پورت MICRO USB
تغذیه از طریق باتری لیتیومی تک سل
خروجی سیمی لحیمی استریو
خروجی AUX
نشانگر LED
منبع تغذیه: 3.7-5 ولت
SNR برابر است با : 90 دسی بل
THD+N برابر است با : 70- دسی بل
DNR برابر است با : 91 دسی بل
پشتیبانی از A2DP/AVCTP/AVDTP/HFP
توان USB: منبع تغذیه 5 ولت میکرو USB
پشتیبانی از بلوتوث 5
پشتیبانی از اتصال اتوماتیک
پشتیبانی از WAV+APE+FLAC+MAP
خروجی با سه نقطه اتصال لحیم می شود که کاربران می توانند از آن استفاده کنند.
پردازش فیلتر مربوطه با توجه به نیازهای واقعی
اندازه: 30X30 میلی متر

نحوه استفاده

در این ماژول پس از روشن شدن برق، نشانگر آبی روشن می شود و وارد حالت بلوتوث می شود. این نشان می دهد که بلوتوث آماده جفت شدن است. VHM-314-V2 که نام دستگاه است، از طریق تلفن همراه بلوتوث جستجو می شود. حال باید روی اتصال کلیک کنید، سپس پیغام می دهد که “دستگاه بلوتوث با موفقیت وصل شده است”، و این نشان می دهد که صفحه رمزگشایی و تلفن همراه با موفقیت وصل شده اند، اکنون می توانید موسیقی را پخش کنید.

Specification

bluetooth audio stream receiver
Model: VHM-314 V2.0
supply voltage: 3.7-5V DC
SNR: 90dB
THD+N: -70dB
crosstalk: -86dB
DNR: 91dB
supports profiles: A2DP/AVCTP/AVDTP/AVRCP/HFP
range: >15m
possibility of powering with a 3.7V battery, e.g. 18650
JACK 3.5mm socket for connecting headphones or a preamplifier
the device is recognized in devices as XY_BT

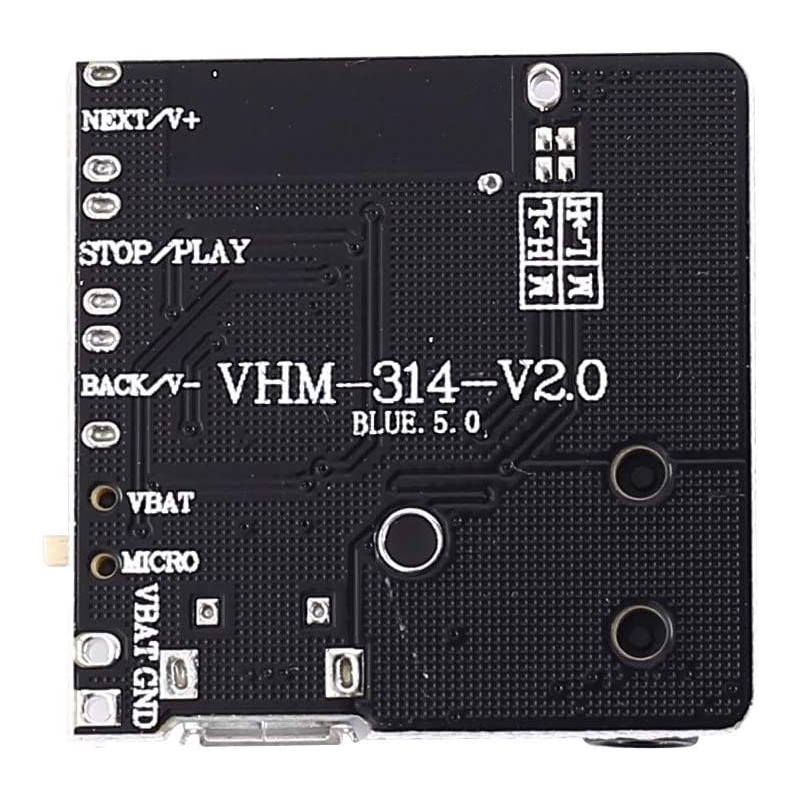

pads for soldering the power source
microUSB socket for connecting the power cord
pads for soldering the wires on the module output
Bluetooth 5.0 support
dimensions: 30 x 30 x 8 mm

Features

USB powered Universal Micro USB 5V power supply
3.7-5V Supply Pad External 3.7-5V lithium battery power conversion
LED indicator Bluetooth mode long blue light
3.5mm stereo audio interface Standard 3.5mm interface, output stereo sound source, plug in headphones, connect amplifiers and other devices
