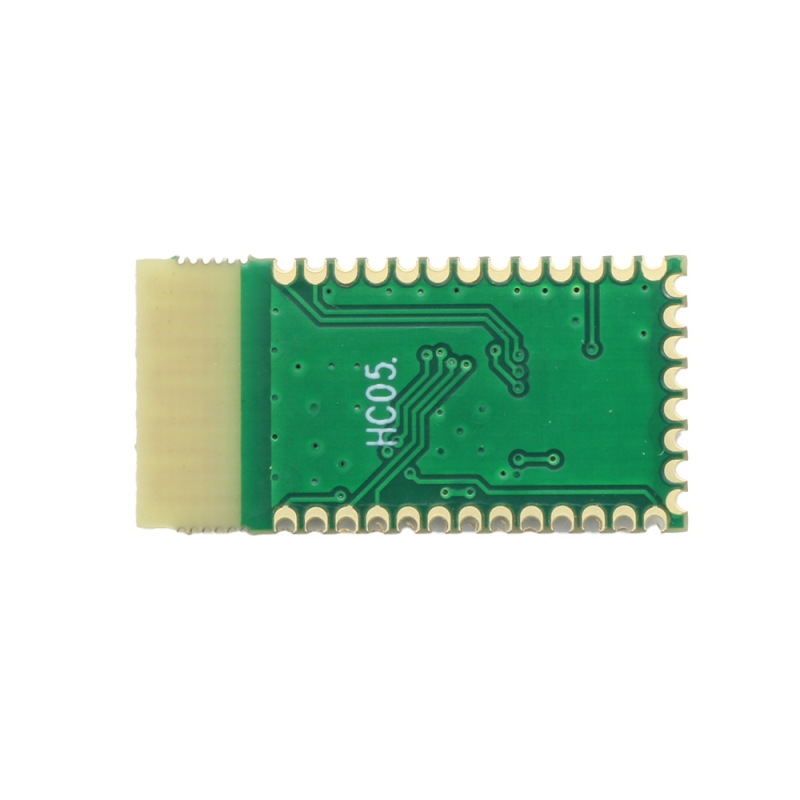

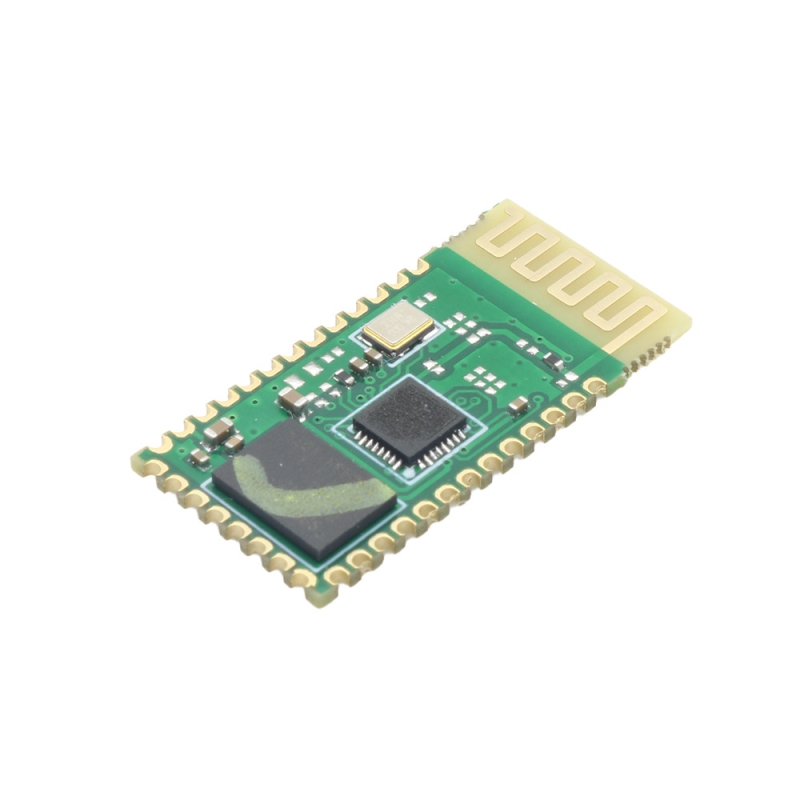

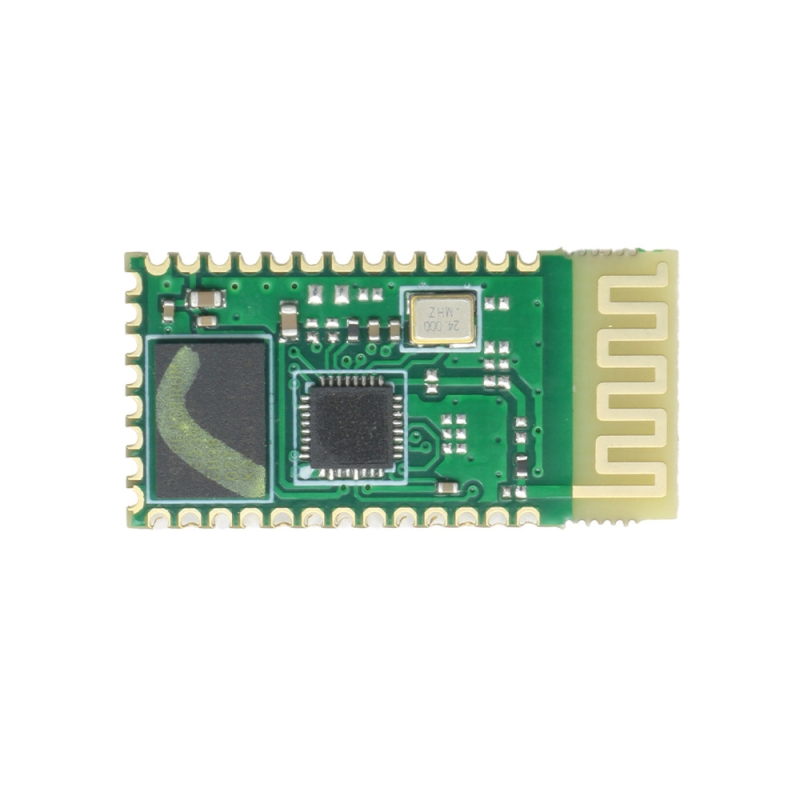

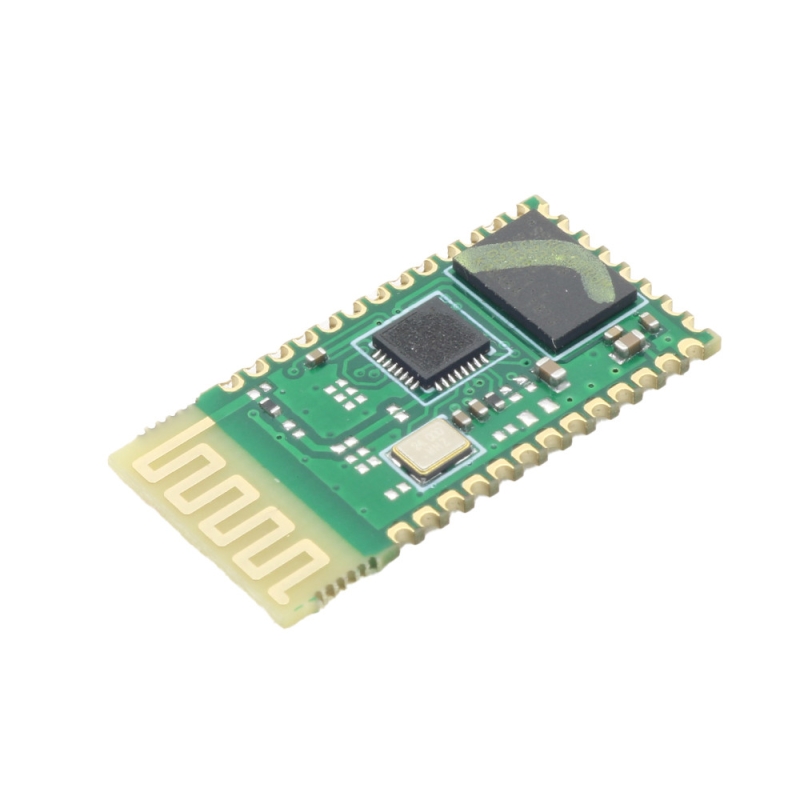

ماژول بلوتوث HC-05

ماژول HC05 یک ماژول بلوتوث کلاس 2 است که برای برقراری ارتباط سریال بی‌سیم طراحی شده و در پروژه‌های الکترونیکی و رباتیک بسیار پرکاربرد است. این ماژول قابلیت عملکرد در حالت مستر یا اسلیو را دارد و از پروتکل SPP (Serial Port Profile) پشتیبانی می‌کند. HC05 به راحتی از طریق پورت UART با میکروکنترلرها مانند Arduino، AVR و ESP32 ارتباط برقرار می‌کند و با ارسال دستورات AT می‌توان تنظیمات مربوط به نام، رمز عبور، نرخ انتقال و نقش ماژول را تغییر داد. برد مناسب، مصرف توان پایین و قابلیت اطمینان بالا باعث شده HC05 به گزینه‌ای محبوب در میان توسعه‌دهندگان تبدیل شود.

مشخصات فنی

ولتاژ کاری: 3.3 تا 5 ولت
جریان کاری: کمتر از 50 میلی‌آمپر
جریان در حالت آماده‌به‌کار: کمتر از 2.5 میلی‌آمپر
نسخه بلوتوث: 2.0 + EDR
فرکانس کاری: 2.4 گیگاهرتز (باند ISM)
مدولاسیون: GFSK
توان خروجی: حداکثر 4 دسی‌بل‌میلی‌وات (Class 2)
حساسیت گیرنده: حدود -80 دسی‌بل‌میلی‌وات
برد ارتباطی: تا 10 متر در فضای باز
رابط ارتباطی: UART با سطح TTL
نرخ‌های انتقال داده: 1200 تا 460800 بیت بر ثانیه
نرخ پیش‌فرض ارتباط: 9600 بیت بر ثانیه در حالت داده و 38400 در حالت AT
پشتیبانی از پروفایل: SPP و HID

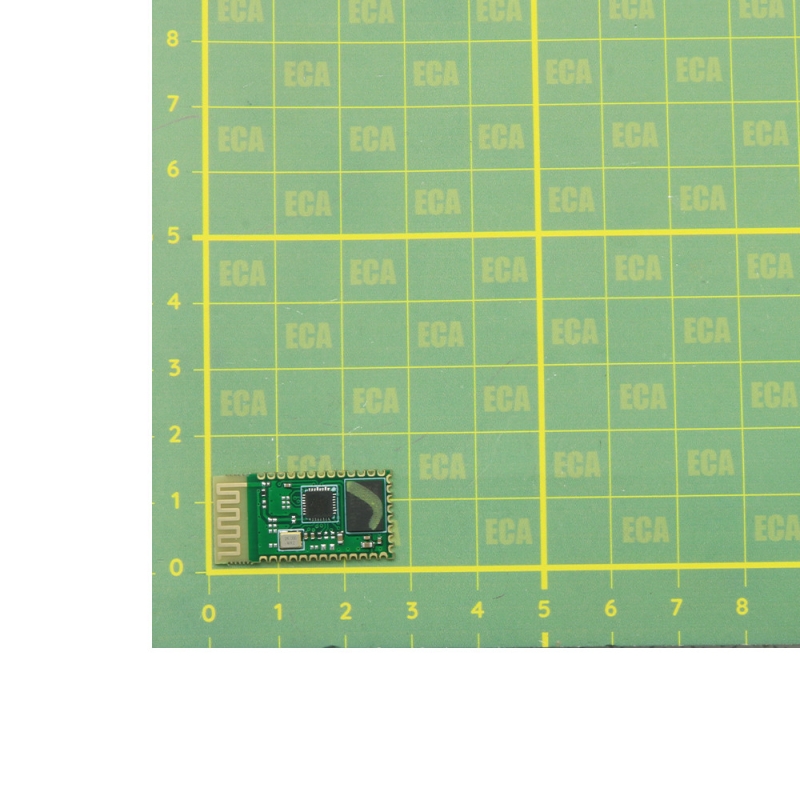

ابعاد ماژول: 26.9 × 13 × 2.2 میلی‌متر
دمای کاری: -20 تا 75 درجه سانتی‌گراد

کاربردها

ریموت کنترل و مانیتورینگ
هوشمند سازی ساختمان ها
دستگاه های دیاگ خودرو بی سیم
موس و کی برد بی سیم
سیستم های آلارم و امنیت
انتقال اطلاعات در سیستم ها
جایگزین کابل سریال
رباتیک
وسایل هوشمند، کنترل صنعتی
تجهیزات بازرسی
کنسول های بازی بی سیم (joystick)
پرینترهای بلوتوثی
سیستم بی سیم نمایش،کنترل و افکت دهی LED
تجهیزات رای گیری تعاملی ویژه برنامه های تلویزیونی، مسابقات و …

نحوه استفاده

برای تغییر در تنظیمات و همچنین دریافت اطلاعات خود ماژول می بایست وارد حالت AT COMMAND شوید. برای این کار می توانید مراحل زیر را دنبال کنید.

1- پایه KEY-1 (پایه 34) را به 3.3 ولت وصل کنید
2- پایه های سریال RX و TX خود را بصورت ضربدری به برد متصل کنید. (RX به TX )
3- تغذیه مدار را متصل کنید. توجه داشته باشید که در صورتی که این مراحل را به درتس انجام داده باشید، چشمک زن (پایه 31) بصورت یک ثانیه ای چشمک خواهد زد، در حالت عادی بسیار تندتر این چشمک زدن انجام می شود.
4- پایه KEY-1 را قطع کنید.
5- در قسمت تنظیمات سریال ترمینال خود، بودریت بر روی 38400 تنظیم شود. نکته بسیار مهم فعال بودن دو گزینه CF و LR در تنظیمات سریال می باشد.
6- در صورت درست بودن تمامی مراحل، با ارسال دستور AT پاسخ OK را دریافت خواهید کرد.

دریافت کد دستورات اینجا کلیک کنید

دریافت نرم افزار برای ترمینال سریال اینجا کلیک کنید.

introduction

Serial port bluetooth, Drop-in replacement for wired serial connections, transparent usage. You can use it simply for a serial port replacement to establish connection between MCU and GPS, PC to your embedded project and etc.

Specification

● Bluetooth protocal: Bluetooth Specification v2.0+EDR
● Frequency: 2.4GHz ISM band
● Modulation: GFSK(Gaussian Frequency Shift Keying)
● Emission power: ≤4dBm, Class 2
● Sensitivity: ≤-84dBm at 0.1% BER
● Speed: Asynchronous: 2.1Mbps(Max) / 160 kbps, Synchronous:
1Mbps/1Mbps ● Security: Authentication and encryption
● Profiles: Bluetooth serial port
Power supply: +3.3VDC 50mA Working temperature: -20 ~ +75 Centigrade Dimension: 26.9mm x 13mm x 2.2 mm
