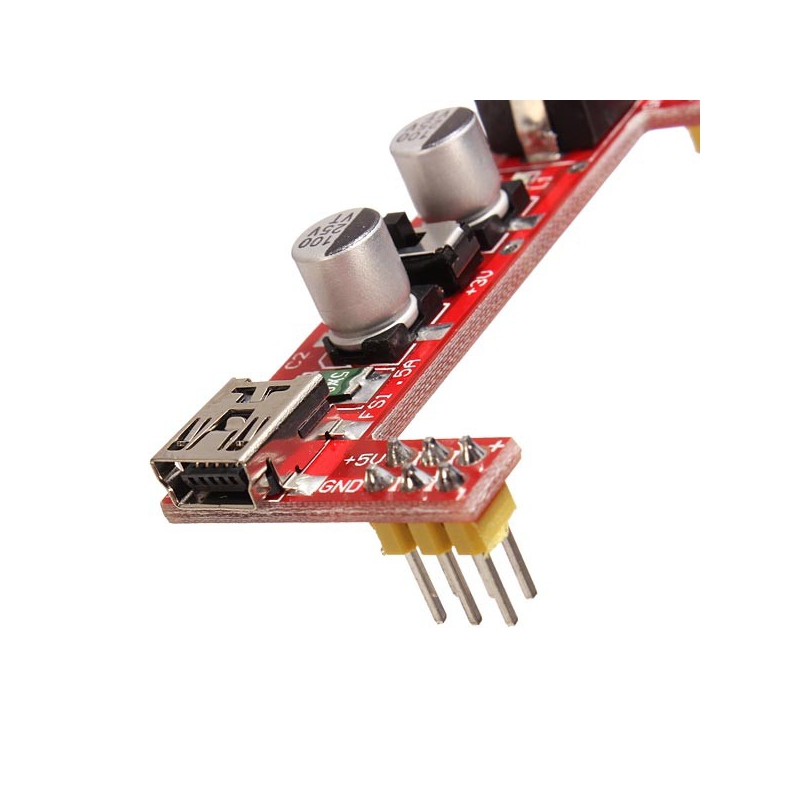

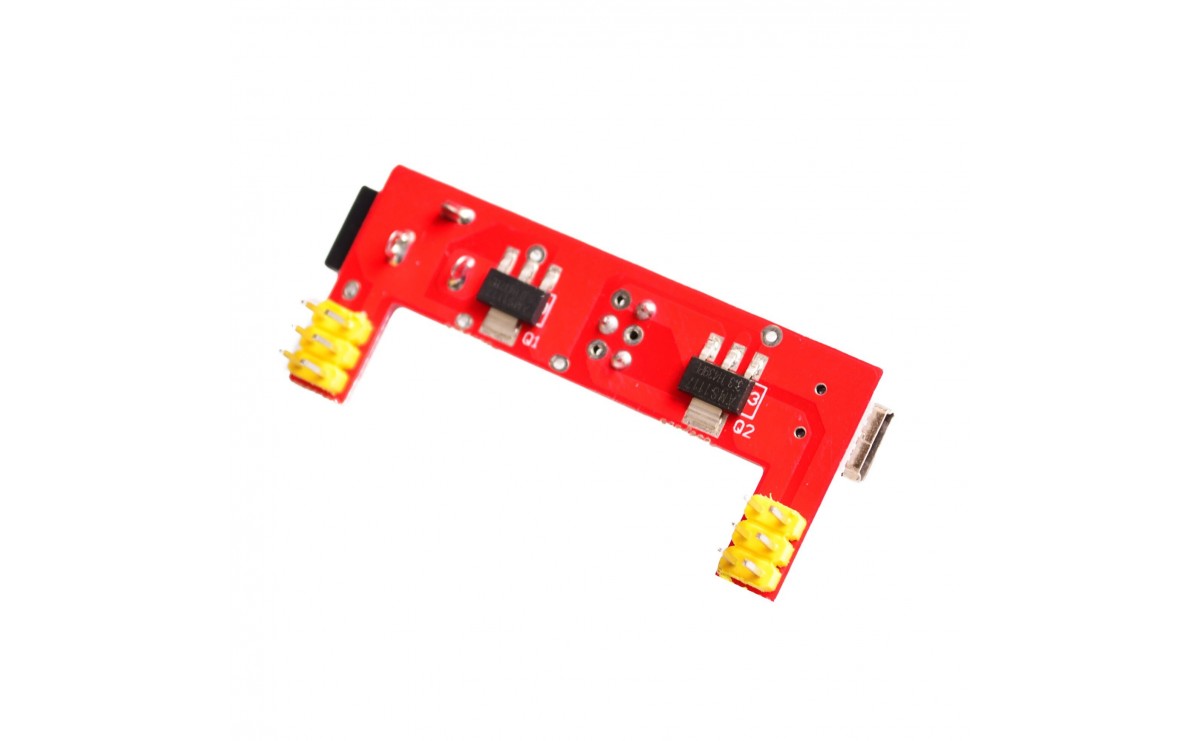

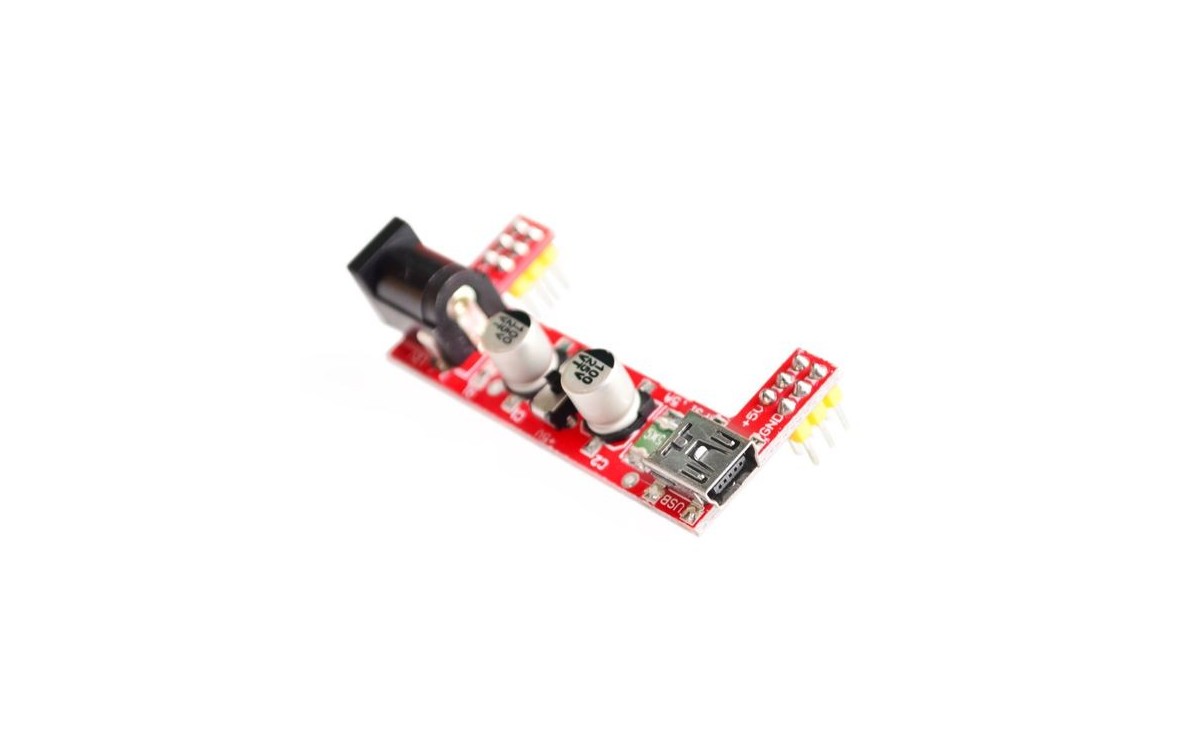

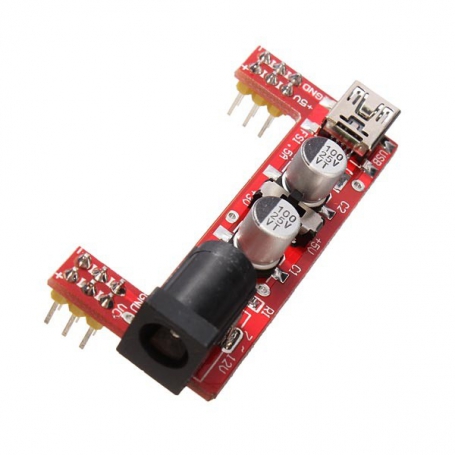

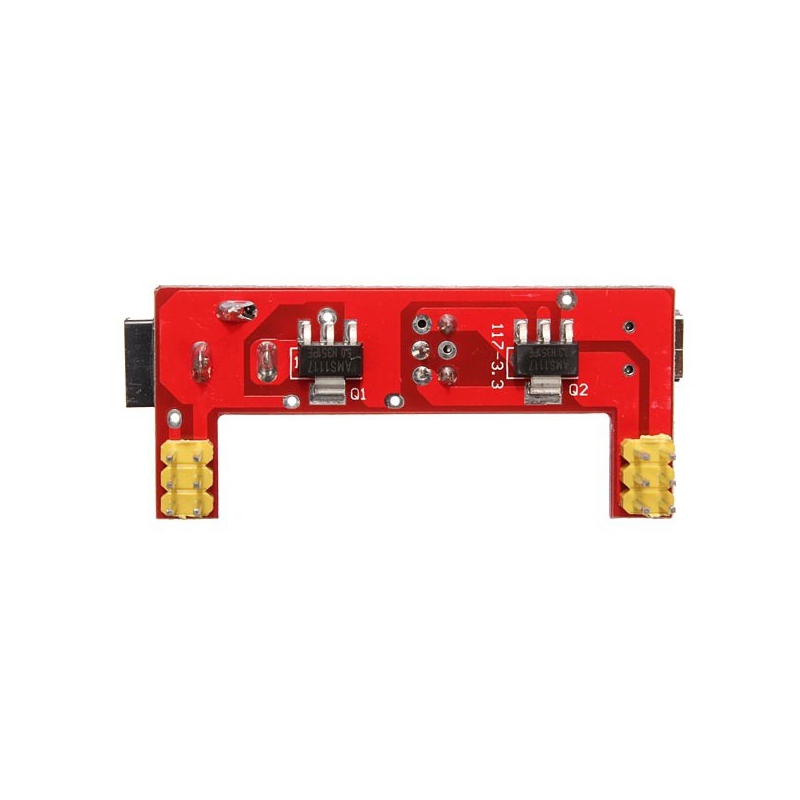

ماژول تغذیه برد بورد 5V , 3.3V

بردبردها یکی از اولین وسایل مورد نیاز دانشجو و طراح در زمینه الکترونیک است. بسیار ساده می توان قطعات الکترونیکی را بر روی برد قرار داده و انواع مدارات را سیم بندی نمود.
ولتاژ استاندارد مورد نیاز بیشتر مدارات الکترونیکی 3.3 و 5 ولت می باشد. طراحان از روش های مختلفی جهت تأمین ولتاژ مورد نیاز خود استفاده می کنند. معمولاً همیشه با مشکل روبرو شده و بعضأ درست نبودن اتصالات باعث ایجاد ولتاژ بیش از حد و صدمه دیدن به مدار می شود.
این ماژول با نصب ساده بر روی بردبرد و وجود انواع کانکتورهای ورودی و انواع رگولاتور، به کلی می تواند این مشکل را رفع کرده و در هر جایی، با اتصال هر منبع تغذیه و هر ولتاژی بتوانید تغذیه مدار خود را تأمین نمایید.

مشخصات

ولتاژ ورودی : 7 الی 12 ولت DC
ولتاژ خروجی : 3.3 ولت و 5 ولت
جریان : حداکثر 700 میلی آمپر
ابعاد : 52x24x15 میلی متر
فاصله 2 پین کناری خروجی 42mm
سازگار با بردبردهای MB-102 و تمام بردبردهای هم سایز
دارای 6 پین جداگانه برای ولتاژ های 5 ولت و 3.3 ولت
دارای دو کلید جداگانه برای تغییر ولتاژ از 3.3 به 5 ولت و بالعکس
دارای LED نشانگر وضعیت
دارای میکرو USB برای تامین تغذیه

Introduction

For MB102 bread board, two way independent control, Can be switched to 0V, 3.3V, 5V. On-board Two sets of 3.3V, 5V DC output pins, Facilitate the external leads. A plastic lens is used for high sensitivity. Please Change the jumper cap position to select 5.0V or 3.3V Voltage.

Specification

MB102 Breadboard Power Supply Module 3.3V 5V Solderless mini usb
Power supply module with 5V, 3.3V Selection
For use with MB102 breadboard
Input voltage: 6.5-12 V
Output voltage: 3.3V/5V Selection Via Switch
Maximum output current Not to exceed 700 ma
Two Power Rails: 1 rail fixed 5v the other selectable 3.3v or 5v
